产品名称: SR-9A普通9管 48V 450W 智能无刷电机控制器
产品型号: SR-9A
发射功率: 450W
接受灵敏度: **********
发射距离: **********
尺寸: 130x73x36mm
产品名称: SR-12A普通型12管 48V 500W智能型无刷控制器
产品型号: SR-12A
发射功率: 500W
接受灵敏度: ***************
发射距离: ***************
尺寸: 150x94x42mm
产品名称: SR-6A普通6管36V 48V 350W电动自行车控制器
产品型号: SR-6A
发射功率: 350W
接受灵敏度: ****************
发射距离: ****************
尺寸: 107x69x32mm
直流24V的电机正反转控制 2个输入2个输出 手动遥控均可控制,学习型的接收2262 1527均可86墙壁型
型号:995224V直流电机控制
简介:直流24V的电机正反转控制 2个输入2个输出 手动遥控均可控制,学习型的接收2262 1527均可86墙壁型

交流220V管状电机正反转控制 2个输入3个输出 手动遥控均可控制,学习型的接收2262 1527均可86墙壁型
型号:9952管状电机控制
简介:交流220V管状电机正反转控制 2个输入3个输出 手动遥控均可控制,学习型的接收2262 1527均可86墙壁型

电压AC220直接输出电流驱动管状电机正反转,频率315MHz 2262 1527学习模式 单独控制群控均可。
型号:9961A管状电机控制
简介:电压AC220直接输出电流驱动管状电机正反转,频率315MHz 2262 1527学习模式 单独控制群控均可。

电压AC220直接输出电流驱动管状电机正反转,频率315MHz 2262 1527学习模式 单独控制群控均可。
型号:9961 管状电机控制
简介:电压AC220直接输出电流驱动管状电机正反转,频率315MHz 2262 1527学习模式 单独控制群控均可。

电压220V 卷闸电机控制上下锁停 4根线输出和220V的是隔离的, 代替手动按钮 学习的遥控器2262 1527
型号:9953B卷闸电机控制
简介:电压220V 卷闸电机控制上下锁停 4根线输出和220V的是隔离的, 代替手动按钮 学习的遥控器2262 1527

电动童车遥控电路

型号

说明

TK-01

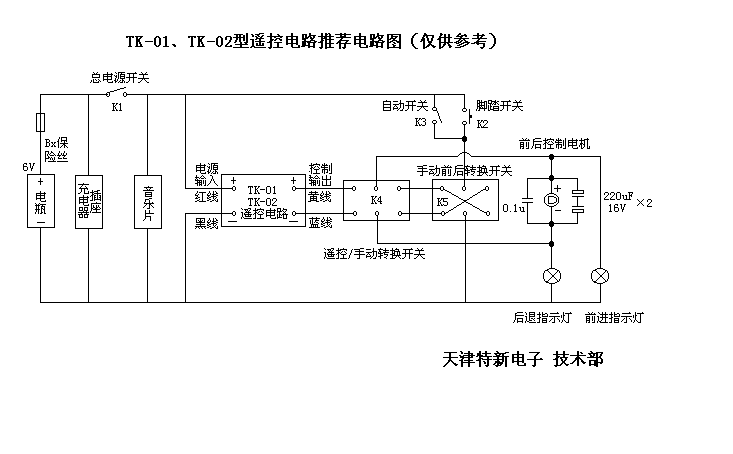

二路童车遥控电路  推荐电路接线图



可以进行前进、后退两项遥控操作,当按下遥控手柄的前进键时童车前进,抬手即停,按后退键时童车后退,抬手即停,操作方便简单,适合近距离控制。

TK-02

二路童车遥控电路  推荐电路接线图



可以进行前进、后退两项遥控操作,当按下遥控手柄的前进键时童车前进,抬手即停,按后退键时童车后退,抬手即停,操作方便简单。

TK-03

二路童车遥控电路(暂不推荐)



可以分别进行三项操作:前进、后退、停止。每进行一次遥控操作,即可执行一次并自动记忆当前动作,无需连续按动发射,当进行不同操作时状态改变。

TK-04

童车遥控、脚踏控制器  推荐电路接线图



可以遥控电动童车前进、后退、报警声和灯光,可以在有效距离内强制使童车停止(即使脚踏开关被踏下),可以自动进入电子式脚踏开关操作。

TK-05(A)

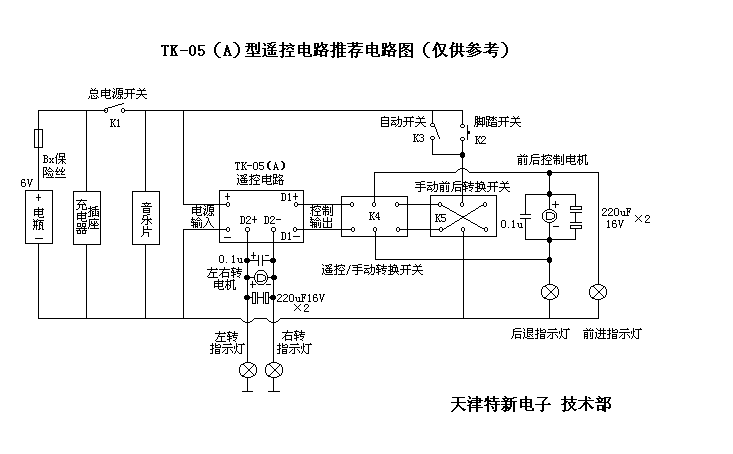

四方向童车遥控电路   推荐电路接线图



可以进行前进、后退、左转和右转四项遥控操作,当按下遥控手柄的前进键时童车前进,抬手即停,按后退键时童车后退,抬手即停,左右方向的控制方法相同,操作方便简单,适合近距离控制。

本电路是专为童车的智能化控制而设计的,在儿童骑行童车时,家长可利用手中的遥控器对其进行遥控操作,提高了产品的档次和安全系数。遥控器采用微型设计,便于携带和操作。

    功能:本电路利用高频技术传递数字指令,可以通过手中的遥控手柄,在近距离内控制童车的前进和倒退。

    使用:可以进行前进、后退两项遥控操作,当按下遥控手柄的前进键时童车前进,抬手即停,按后退键时童车后退,抬手即停,操作方便简单,适合近距离控制。

电路分为发射手柄和接收控制电路两部分,请见下图:

以实际电路为准,图片仅供参考

    装配:发射手柄内已含有12V 23A遥控电池,用户可直接使用。

接收电路的电源输入和电机控制输出已经包括电线接口。只要按图接线就不会出问题,特别指出本电路没有极性保护措施,电源的正负极绝对不能错,否则会烧坏电路。电机控制输出直接为电机提供电源,控制能力6V5A。

    通常在电机的两端需要并接一只104PF(0.1μF)的电容,以排除电机在运转时产生的电磁干扰对接收效果的影响。

    发射手柄和接收电路的有关参数:仅供参考



发射手柄

接收电路

工作电压

12V 23A机内已配

6V 由外部电瓶供电

工作时耗电

6~8mA

3.8mA-95mA

载波频率

315MHz

作用距离

15米

体积

36x78x15mm

91x55x 20mm

重量

45g

53g

TK-01具体接线方式见下图:





    注意:

    1,由于本电路采用高频传递信号,在装配时接收电路的白线框内部分应尽量远离金属物,并避免被金属体包围,否则会影响控制距离。

    2,当遥控距离变近时,应及时更换12V  23A电池,以免影响正常使用。我厂可以长期供应电池,需要时只需邮购即可。

    3,在使用装配有本电路的产品进行遥控时,必须由意识正常的成年人操作,以免发生意外。遥控手柄不得交儿童玩耍和使用。

    4,成年人操作时应避免快速反复按前进和后退键,以免损坏驱动电机、摔伤儿童、伤及他人。如需改变方向应等车停下方可进行。

    5,由于本电路不带密码,其遥控器会对同类型童车有效,请有关厂家注意说明,避免发生意外事故。如需密码请选用TK-02型电路。



TK-02二路童车遥控电路



本电路是专为童车的智能化控制而设计的,在儿童骑行童车时,家长可利用手中的遥控器对其进行遥控操作,提高了产品的档次和安全系数。遥控器采用微型设计,便于携带和操作。

在电路中含有可编码加密芯片,使用其会自动为每辆童车赋予一套密码,这样在使用时,本车的接收器将只识别本车的遥控装置的指令,为童车的安全又增加了保证。

本电路利用高频技术传递数字指令,可以通过手中的遥控手柄,在一定距离内控制童车的前进和倒退。

使用:可以进行前进、后退两项遥控操作,当按下遥控手柄的前进键时童车前进,抬手即停,按后退键时童车后退,抬手即停,操作方便简单,适合近距离控制。

电路分为发射手柄和接收控制电路两部分,请见左图。


以实际电路为准,图片仅供参考

装配:发射手柄内已含有12V  23A遥控电池,用户可直接使用。

接收电路的电源输入和电机控制输出已经包括电线接口。只要按图接线就不会出问题,特别指出本电路没有极性保护措施,电源的正负极绝对不能错,否则会烧坏电路。电机控制输出直接为电机提供电源,控制能力6V5A。

通常在电机的两端需要并接一只104PF(0.1μF)的电容,以排除电机在运转时产生的电磁干扰对接收效果的影响。

发射手柄和接收电路的有关参数:仅供参考



发射手柄

接收电路

工作电压

12V  23A  机内已配

6V   由外部电瓶供电

工作时耗电

8mA

4mA-90mA

载波频率

315MHz

作用距离

15米

体积

36x78x15mm

95x46x20mm

重量

45g

60g

具体的接线方式见下图:





注意:

1,由于本电路采用高频传递信号,在装配时接收电路的天线应尽量远离金属物,并伸直,不要打直角弯,否则会影响控制距离。

2,当遥控距离变近时,应及时更换12V  23A电池,以免影响正常使用。我厂可以长期供应电池,需要时只需邮购即可。

3,在使用装配有本电路的产品进行遥控时,必须由意识正常的成年人操作,以免发生意外。

4,成年人操作时应避免快速反复按前进和后退键,以免损坏驱动电机、摔伤儿童、伤及他人。如需改变方向应等车停下方可进行。

5,由于本电路带密码,其遥控器只会对本童车有效(特殊情况除外),如不需密码请选用TK-01型电路。



TK-04  童车遥控、脚踏控制器



    本电路是专为童车的智能化控制而设计的,在儿童骑行童车时,家长可利用手中的遥控器对其进行监控和保护,以防止意外的发生。提高了产品的档次和安全系数。

    在电路中含有可编码加密芯片,使用其会自动为每辆童车赋予一套密码,这样在使用时,本车的接收器将只识别本车的遥控装置的指令,为童车的安全又增加了保证。遥控器采用微型设计,便于携带和操作。

    本电路可以遥控电动童车前进、后退、报警声和灯光,可以在有效距离内强制使童车停止(即使脚踏开关被踏下), 可以自动进入电子式脚踏开关操作。而无须附加的设定和转换。



    四大主要功能:

    一, 脚踏开关:

    它的功能类似于常规童车,但其控制的并非电机的电源,而是内部电路,这样大大延长了脚踏开关的使用寿命,消除了因触点电流大而造成的电极损坏。并且允许使用小面积的触点,进而降低成本和返修率。

    二,遥控童车前进后退:

    家长可以使用此功能在远距离令童车前进和后退,避免儿童误入自行车或机动车道发生危险。也可使儿童在不踏住脚踏开关时只需控制方向即可前行。

    三,脚踏开关锁定:

家长可以遥控锁住脚踏开关,使其失效,避免儿童在无人监管时自由活动。

    四, 蜂鸣,灯光控制:

    家长可以遥控改变蜂鸣,灯光状态,增加儿童对童车的趣味性。



    注:当遥控器丢失时,重新闭合总开关,使用脚踏开关就能进行常规操作。



    使用说明:

    按动遥控器A键,童车前行,再按动一次停止。

    按动遥控器B键,童车后退,再按动一次停止。

    注:前进时,按B键无效。后退时按A键无效。

    前行停止后1秒后,按B键有效。后退停止1秒后,按A键有效。此功能是为了防止频繁正反转使电机造成损坏,和使童车突然做相反动作而摔伤儿童。

    按动遥控器C键,可以控制音响和灯光电路。按一下开启,再按一下关闭。

    按动遥控器D键,可以选择是否遥控关闭脚踏开关。

    四个功能键在控制主板上分别由LED1至LED4显示,灯亮时为该控制指令有效。



    注:为防止儿童超出家长的遥控距离而发生意外,强烈建议家长在常规控制时不要伸出遥控器的天线,在紧急情况时再伸出就可以大大增加遥控距离。



    下面给出电路的接线说明,供安装时参考。

符号

接线

符号

接线

负极(电瓶地)

K

    接音响和灯光电路,无极性

+6V

正极(电瓶正)

K

DJ+

电机正极

KO

脚踏开关中点

DJ-

电机负极

KDJ-

脚踏开关倒退





KDJ+

脚踏开关前进

具体的接线示意请见下图:

外型图(仅供参考):

发射手柄和接收电路的有关参数:仅供参考

以实际电路为准,图片仅供参考



发射手柄

接收电路

工作电压

12V  23A  机内已配

6V   由外部电瓶供电

工作时耗电

22mA

3.8mA-95mA

载波频率

315MHz

作用距离

50米

控制能力

每路6V5A

体积

36x78x15mm

95x87x20mm

重量

45g

48g

注意:

1,  由于本电路采用高频传递信号,在装配时接收电路的天线应尽量远离金属物,并伸直,不要打直角弯,否则会影响控制距离。

2,  当遥控距离变近时,应及时更换12V  23A电池,以免影响正常使用。我厂可以长期供应电池,需要时只需邮购即可。

3,  在使用装配有本电路的产品进行遥控时,必须由意识正常的成年人操作,以免发生意外。

4,  由于本电路带锁存功能,故强烈建议在整车说明书应注明正常使用时不要伸出发射天线,待童车处于要超出控制距离时,可伸出天线使其停止或后退,这样可有效的避免童车失控现象发生,保证儿童及他人的安全。

TK-05(A)四方向童车遥控电路



    本电路是专为童车的智能化控制而设计的,在儿童骑行童车时,家长可利用手中的遥控器对其进行遥控操作,提高了产品的档次和安全系数。遥控器采用微型设计,便于携带和操作。

    本电路利用高频技术传递数字指令,可以通过手中的遥控手柄,在一定距离内控制童车的前进、倒退、左转和右转。

    TK-05有两款电路供选择:TK-05;TK-05A

    TK-05A在电路中含有可编码加密芯片,使用其会自动为每辆童车赋予一套密码,这样在使用时,本车的接收器将只识别本车的遥控装置的指令,为童车的安全又增加了保证。

    TK-05则是不含密码的经济型电路,它的发射手柄是通用的,各车之间可相互控制。

    两者的使用完全一样,但一般情况下我们推荐使用TK-05A。

    使用:可以进行前进、后退、左转和右转四项遥控操作,当按下遥控手柄的前进键时童车前进,抬手即停,按后退键时童车后退,抬手即停,左右方向的控制方法相同,操作方便简单,适合近距离控制。



    电路分为发射手柄和接收控制电路两部分,请见下图:

TK-05 TK-05A

以实际电路为准,图片仅供参考

    装配:发射手柄内已含有12V  23A遥控电池,用户可直接使用。

    接收电路的电源输入和电机控制输出已经包括电线接口。只要按图接线就不会出问题,特别指出本电路没有极性保护措施,电源的正负极绝对不能错,否则会烧坏电路。电机控制输出直接为电机提供电源,控制能力6V5A。

    通常在两只电机的两端需要分别并接一只104PF(0.1μF)的电容,以排除电机在运转时产生的电磁干扰对接收效果的影响。

    发射手柄和接收电路的有关参数:仅供参考



TK-05

TK-05A

发射手柄

接收电路

发射手柄

接收电路

工作电压

12V23A机内已配

6V由外部电瓶供电

12V23A机内已配

6V由外部电瓶供电

工作时耗电

68mA

3.8mA-95mA

8mA

4mA-90mA

载波频率

315MHz

315MHz

作用距离

大于15

大于20

体积

36x78x15mm

89x68x20mm

36x78x15mm

89x68x20mm

重量

45g

75g

45g

84g

    具体的接线方式见下图:

    注意:

      1,由于本电路采用高频传递信号,在装配时接收电路的天线应尽量远离金属物,并伸直,不要打直角弯,否则会影响控制距离。

      2,当遥控距离变近时,应及时更换12V  23A电池,以免影响正常使用。我厂可以长期供应电池,需要时只需邮购即可。

      3,在使用装配有本电路的产品进行遥控时,必须由意识正常的成年人操作,以免发生意外。

      4,成年人操作时应避免快速反复按前进和后退键,以免损坏驱动电机、摔伤儿童、伤及他人。如需改变方向应等车停下方可进行。

      5,由于本电路带密码,其遥控器只会对本童车有效(特殊情况除外),如不需密码请选用TK-01型电路。
