| 产品名称： |
接线式PCB安装滤波阵列板 |
|
| |
|
|
|
|
|
| 技术支持： |
给我留言 |
|
| 在线询价： |
询价 |
|
| 库存查询： |
查询
|
|
| 详细资料： |
|
|
|
| |
|
|
| |
应 用 |
| |
|
| |
接线式PCB安装滤波阵列板是应用于低压DC直流的电源线或控制线EMI/RFI滤波的场合，采用线夹固定方式，安装方便。主要应用于通信设备、工业控制、计量仪器仪表和EDP设备等领域。
|
| |
|
| |
特 点 |
| |
|
| |
◆
设计灵活：单排阵列设计，中心间距5.0mm（欧式），5.08mm（美式），2~12个阵列针可选
紧固结构设计保护滤波元件，特别适合接线频繁拆换或野外连线的场合
能经济有效地解决工业互连EMI滤波问题，PCB安装设计，节省空间，维护方便
◆
优良滤波：C型电路，为电源或控制线的EMI/RFI滤波提供较高插入损耗
◆
可靠性：每针100%经过严格的电性能测试，确保整体性能
|
| |
|
| |
重要技术参数 |
| |
|
| |
◆
电性能：
插入损耗范围：1MHz至18GHz提供优良的EMI滤波特性。典型的插入损耗如下表
|
|
典型插入损耗
dB @ 50 Ohm |
|
频率 |
10MHz |
50MHz |
100MHz |
300MHz |
500MHz |
1000MHz |
|
插入损耗 |
10.4 |
23.9 |
29.9 |
36.9 |
43.9 |
49.9 |
电容量：2500pF+80%-20%
额定电流：12Amps
额定电压：100VDC
介质耐压：700VDC
D.C.阻抗：0.01ohm
温度范围：-40~+80℃
◆
机械性能：
外壳模制材料：聚酰胺，UL94V-0
引线：铜，镀锡
接线尺寸：AWG12~16
螺钉材料：不锈钢，镀锌
推荐PCB孔直径：1.30mm
紧固扭距：2.5
in.-lbs.
滤波针中心间距：5.0mm（欧式），5.08mm（美式）
|
| |
|
| |

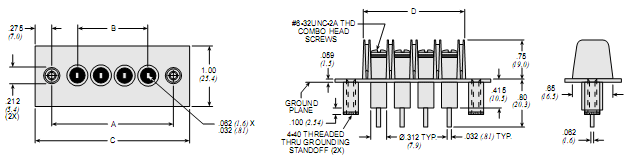

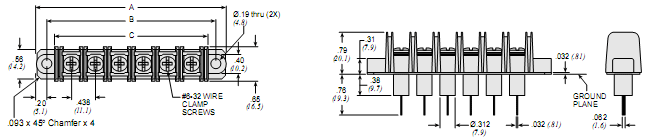

订货信息 |
| |
|
| |
美式针间距
|
型
号 |
针数 |
A（mm） |
 |
 |
|
52-227-002 |
2 |
11.2 |
|
52-227-003 |
3 |
16.3 |
|
52-227-004 |
4 |
21.4 |
|
52-227-005 |
5 |
26.5 |
|
52-227-006 |
6 |
31.5 |
|
52-227-007 |
7 |
36.6 |
|
52-227-008 |
8 |
41.7 |
|
52-227-009 |
9 |
46.8 |
|
52-227-010 |
10 |
51.9 |
|
52-227-011 |
11 |
57.0 |
|
52-227-012 |
12 |
62.0 |
欧式针间距
|
型
号 |
针数 |
A（mm） |
 |
 |
|
52-228-002 |
2 |
10.9 |
|
52-228-003 |
3 |
16.0 |
|
52-228-004 |
4 |
21.1 |
|
52-228-005 |
5 |
25.9 |
|
52-228-006 |
6 |
31.0 |
|
52-228-007 |
7 |
36.1 |
|
52-228-008 |
8 |
40.9 |
|
52-228-009 |
9 |
46.0 |
|
52-228-010 |
10 |
50.8 |
|
52-228-011 |
11 |
55.9 |
|
52-228-012 |
12 |
61.0 |

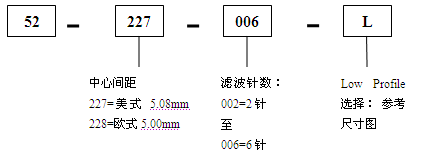

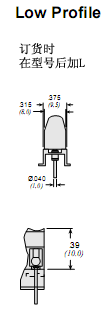

订货型号设计：
 |
| |
|
|
|
| |
|
|
| |
|
|
| 产品名称： |
隐藏闭锁型滤波阵列板 |
|
| |
|
|
|
|
|
| 技术支持： |
给我留言 |
|
| 在线询价： |
询价 |
|
| 库存查询： |
查询
|
|
| 详细资料： |
|
|
|
| |
|
|
| |
应 用 |
| |
|
| |
隐藏闭锁型阵列板是一种防振动冲击保护滤波针的封闭型阵列板，主要应用于通信设备、基站、线性电源放大器、直放站、工控设备、远程遥控、微波模块和医疗设备等领域。
|
| |
|
| |
特 点 |
| |
|
| |
◆
设计灵活：滤波针的中心间距：标准密度2.54mm，
阵列板长度：50.8mm~119.4mm
双排阵列设计，双排针数10~64针
能与大多数的条状连接器配对，不同电容量的滤波针可混合设计
◆
优良滤波：5MHz~1GHz滤波效果最佳，多种电容量和电路形式（Pi和C型）可供选择。参考下表
◆
可靠性：应用于高振动环境，封闭型滤波针设计能防止潜在的损害，每针100%经过严格的电性能测试， 确保整体
性能。
◆

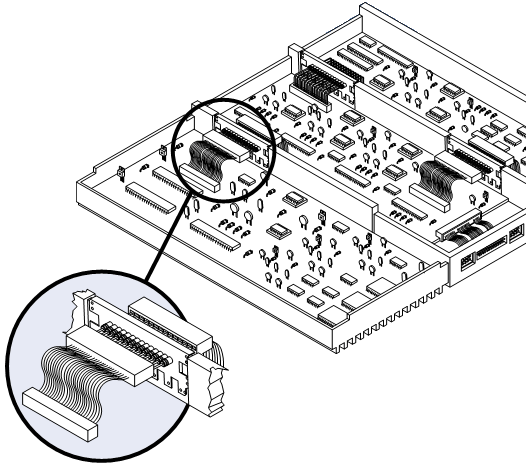

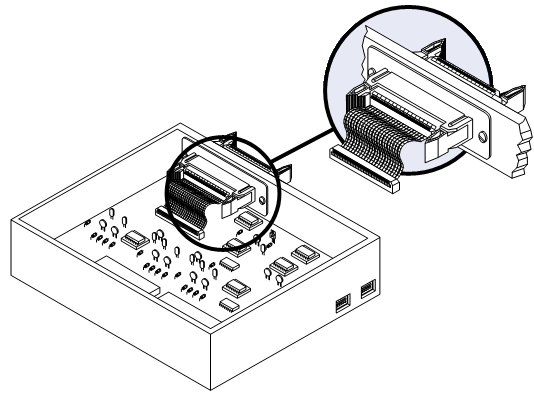

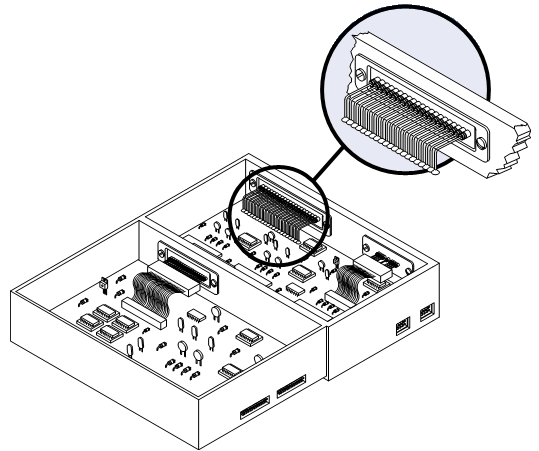

安装：如图所示
|
| |
|
| |
重要技术参数 |
| |
|
| |
◆
电性能：

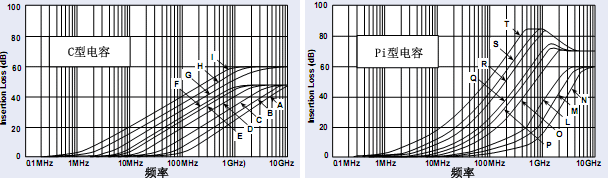

插入损耗范围：1MHz至18GHz提供优良的EMI滤波特性。参考如下插入损耗图
电容量（如下表）：Pi型：68pF
~ 5000pF；C型：68pF
~ 4000pF
额定电流：5Amps 额定电压：至250VDC
温度范围：-55~+125℃
温度特性：NPO，X7R，Z5U
EMI滤波阵列板滤波选择及性能参数图表
|
滤波
设计
代码 |
滤波
电路 |
电容量 |
3dB截
止频率
（MHz） |
工作
电压
-55/125C |
最小插入损耗（dB） |
|
|
5
MHz |
10
MHz |
20
MHz |
50
MHz |
100
MHz |
200
MHz |
500
MHz |
1
GHz |
|
|
容量值 |
误差 |
|
|
A |
C
|
68 pF |
±20% |
77 |
100v |
-- |
-- |
-- |
-- |
-- |
3 |
10 |
16 |
|
|
B |
100 pF |
±20% |
53 |
100v |
-- |
-- |
-- |
-- |
1 |
6 |
14 |
19 |
|
|
C |
135 pF |
+100/-0% |
23 |
100v |
-- |
-- |
-- |
1 |
5 |
10 |
16 |
20 |
|
|
D |
470 pF |
±20% |
11 |
100v |
-- |
-- |
2 |
7 |
13 |
19 |
25 |
27 |
|
|
E |
820 pF |
±20% |
6 |
100v |
-- |
2 |
6 |
12 |
18 |
24 |
30 |
33 |
|
|
F |
1000 pF |
±20% |
5 |
100v |
-- |
3 |
7 |
14 |
20 |
26 |
32 |
35 |
|
|
G |
1500 pF |
+100/-0% |
3.5 |
100v |
1 |
4 |
10 |
16 |
22 |
29 |
36 |
37 |
|
|
H |
2500 pF |
+100/-0% |
1.3 |
100v |
5 |
11 |
17 |
23 |
29 |
35 |
38 |
40 |
|
|
I |
4000 pF |
+100/-0% |
.8 |
100v |
9 |
15 |
21 |
27 |
34 |
38 |
42 |
46 |
|
|
J |
绝缘 |
10 pF |
Max. |
635 |
100v |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
|
|
K |
接地 |
|
|
|
|
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
|
|
L |
Pi
|
68 pF |
±20% |
65 |
100v |
-- |
-- |
-- |
-- |
1 |
6 |
17 |
23 |
|
|
M |
100 pF |
±20% |
46 |
100v |
-- |
-- |
-- |
-- |
2 |
9 |
22 |
28 |
|
|
N |
135 pF |
+100/-0% |
25 |
100v |
-- |
-- |
-- |
1 |
6 |
17 |
26 |
34 |
|
|
O |
470 pF |
±20% |
11 |
100v |
-- |
-- |
-- |
9 |
18 |
22 |
36 |
43 |
|
|
P |
820 pF |
±20% |
6 |
100v |
-- |
-- |
4 |
13 |
23 |
31 |
45 |
52 |
|
|
Q |
1000 pF |
±20% |
5 |
100v |
-- |
2 |
7 |
16 |
24 |
36 |
51 |
59 |
|
|
R |
1700 pF |
+100/-0% |
1.9 |
100v |
1 |
6 |
14 |
28 |
35 |
49 |
64 |
69 |
|
|
S |
2500 pF |
+100/-0% |
1.3 |
50v |
4 |
9 |
16 |
28 |
41 |
54 |
70 |
70 |
|
|
T |
5000 pF |
+100/-0% |
.7 |
100v |
9 |
15 |
28 |
41 |
53 |
66 |
70 |
70 |
|
◆
机械性能：
板基材：铜，UNS
C26000/C27000
镀锡，Rohs
镀银
板厚度：1.0mm
引线：铜合金镀金
引线直径：0.64mm（标准密度中心间距2.54mm）
封闭材料：热塑聚酯UL94V-0
|
| |
|
| |

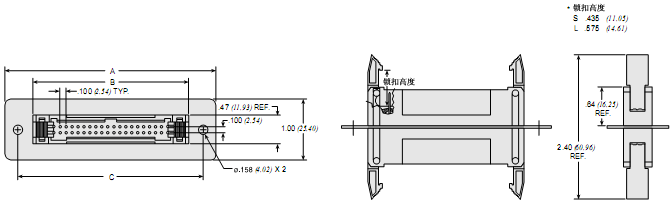

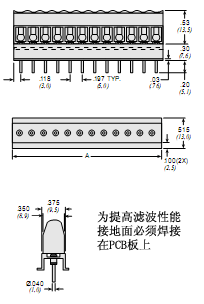

订货信息 |
| |
|
| |
|
型
号
|
针数 |
A（mm） |
B（mm） |
C（mm） |
|
53-038-010-XXX﹡ |
10 |
50.8 |
27.9 |
40.1 |
|
53-038-014-XXX |
14 |
55.9 |
33.0 |
45.2 |
|
53-038-016-XXX﹡ |
16 |
58.4 |
35.6 |
47.8 |
|
53-038-020-XXX﹡ |
20 |
63.5 |
40.6 |
52.8 |
|
53-038-024-XXX |
24 |
68.6 |
45.7 |
57.9 |
|
53-038-026-XXX |
26 |
71.1 |
48.3 |
60.5 |
|
53-038-030-XXX |
30 |
76.2 |
53.3 |
65.5 |
|
53-038-034-XXX |
34 |
81.3 |
58.4 |
70.6 |
|
53-038-040-XXX﹡ |
40 |
88.9 |
66.0 |
78.2 |
|
53-038-044-XXX |
44 |
94.0 |
71.1 |
83.3 |
|
53-038-050-XXX﹡ |
50 |
101.6 |
78.7 |
90.9 |
|
53-038-060-XXX |
60 |
114.3 |
91.4 |
103.6 |
|
53-038-064-XXX﹡ |
64 |
119.4 |
96.5 |
108.7 |

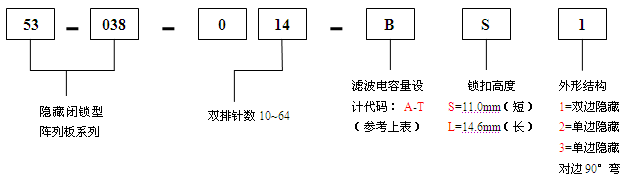

订货型号设计：
|
| |
|
|
|
| |
|
|
|
| 产品名称： |
客户定制EMI滤波阵列 |
|
| |
|
|
|
|
|
| 技术支持： |
给我留言 |
|
| 在线询价： |
询价 |
|
| 库存查询： |
查询
|
|
| 详细资料： |
|
|
|
| |
|
|
| |
应 用 |
| |
|
| |
按客户要求定制，主要应用于高端特种要求的场合，如工控、医疗、军事、航空航天等领域。
|
| |
|
| |
特 点 |
| |
|
| |
◆
设计灵活：按客户要求，可进行多种复杂结构设计
◆
优良滤波：多种材料、电容量和电路形式可供选择
◆
可靠性：可提供符合MIL-F-15733和MIL-F-28861标准的产品
|
| |
|
| |
重要技术参数 |
| |
|
| |
|
| |
|
| |
订货信息 |
| |
|
| |
请联系我们！
|
| |
|
|
|
| |
|
|
 |
|
