产品名称：	玻璃密封螺装馈通滤波器


技术支持：	给我留言
在线询价：	询价
库存查询：	查询
详细资料：

	应用

	主要应用于电源、信号线、火箭点火、宇宙飞船、军事/保密通讯、医疗设备和采矿、掘油探测设备等。

	特点

	◆ 玻璃密封：恶劣环境下提供可靠的EMI滤波，是一种高性能EMI滤波器。 ◆ 设计灵活：多种规格尺寸可选，滤波电路包括C、L、Pi、瞬态抑制Pi、T和TT等多种电路形式。 ◆ 可靠性：通过军标MIL-F-15733和MIL-F-28861认证，标注QPL产品达到MIL-F-28861和宇航应用S 级水平。

	重要技术参数

	◆ 插入损耗范围：10KHz至10GHz提供优良的EMI滤波特性，最小插入损耗如下图 ◆ 电容量和温度特性：电容量可至2.8µF，NPO、X7R、Z5U ◆ 温度范围：-55~+125℃ ◆ 额定电压：50VDC~400VDC、240VAC@400Hz，额定电流：最大可至30Amps ◆ 通用的外形尺寸可选，通常封装外径分为：0.375″(Max.9.78mm)、0.410″(Max.10.41)、0.690″(17.45mm) ◆ 性能测试：请参考“EMI/RFI馈通滤波器性能测试数据” ◆ 安装：请参考“馈通滤波器安装指南”

	订货信息

	玻璃密封螺装馈通滤波器的设计选型（通常按封装外径和电路形式选择）参考如下: .375φ（Max.9.78mm） C型电路标准系列和军标认证系列 .375φ（Max.9.78mm） L型电路半高封装标准系列和军标认证系列 .375φ（Max.9.78mm） L型电路标准系列和军标认证系列 .375φ（Max.9.78mm） Pi型电路标准系列和军标认证系列 .375φ（Max.9.78mm） T型电路标准系列和军标认证系列，TT型电路标准系列 .690φ（17.45mm） C型电路标准系列和军标认证系列 .690φ（17.45mm） L型电路标准系列和军标认证系列 .690φ（17.45mm） Pi型电路标准系列和军标认证系列 .690φ（17.45mm） T型电路标准系列和军标认证系列

产品名称：	高流高压树脂密封螺装馈通滤波器


技术支持：	给我留言
在线询价：	询价
库存查询：	查询
详细资料：

应用

高流滤波器主要应用于开关模式电源和DC充电系统等；高压滤波器主要应用于高压电源和和要求U.L.Hi-Pot的应用场合

?点

◆      树脂密封：提供优良的环境保护，配有螺母和垫圈，易于安装。
◆      设计灵活：多种规格的螺纹尺寸可选，滤波电路包括C和Pi型。
◆      安全性：通过UL1459和CSA C22.2认证

重要技术参数

◆      插入损耗范围：1MHz至18GHz提供优良的EMI滤波特性，最小插入损耗如下图
◆      温度范围：-55~+125℃
◆      额定电压：至2500VDC/240VAC（400Hz），额定电流：最大可至100Amps
◆      多种螺纹尺寸可选，也可提供公制螺纹
◆      性能测试：请参考“EMI/RFI馈通滤波器性能测试数据”
◆      安装：请参考“馈通滤波器安装指南”

订货信息

高流高压树脂密封螺装馈通滤波器

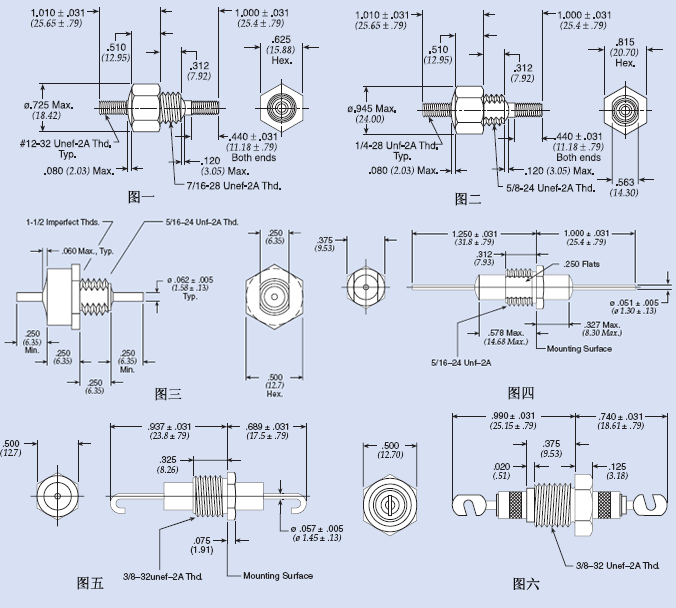

型号	图号	额定电压 125℃		电流 Amp	电路型式	最小电容量	最小插入损耗（dＢ）
		额定电压 125℃					1 MHz	3 MHz	10 MHz	30 MHz	100 MHz	300 MHz	1 GHz	10 GHz
		DC	AC				1 MHz	3 MHz	10 MHz	30 MHz	100 MHz	300 MHz	1 GHz	10 GHz
54-848-005	1	60	--	50	C	0.22μF	20	30	40	50	50	50	50	50
54-853-001	2	60	---	50	C	0.22μF	20	30	40	50	50	50	50	50
54-853-004	2	200	140	100	C	0.22μF	20	30	40	50	50	50	50	50
54-848-008	1	200	140	100	C	0.22μF	20	30	40	50	50	50	50	50
54-844-001	3	600	240	25	C	4700pF±20%	---	---	12	20	30	33	50	50
54-844-002	3	600	240	25	C	0.01μF±20%	3	7	20	25	35	40	57	57
54-763-008	4	750	---	25	C	1000pF	---	---	---	10	20	28	28	28
54-763-009	4	750	---	25	C	5000pF	---	--	10	22	32	35	35	40
54-789-003	5	1250	---	25	C	4000pF	---	---	6	20	30	35	35	35
+1280-060	6	2500	---	25	Pi	1500pF	---	---	5	15	50	50	50	50

产品名称：	树脂密封螺装馈通滤波器


技术支持：	给我留言
在线询价：	询价
库存查询：	查询
详细资料：

	应用

	主要应用于通信设备、发射机、微波滤波、工控系统、复合电路滤波组件和信号/数据线及直流电源线进出屏蔽体或机箱的滤波等。

	特点

	◆ 树脂密封：提供优良的环境保护，配有螺母和垫圈，易于安装。 ◆ 设计灵活：多种规格的螺纹尺寸可选，滤波电路包括C、L、Pi等电路形式。 ◆ 可靠性：制造标准与MIL-F-15733和MIL-F-28861一致，部分通过军标MIL-F-15733认证。 ◆ 安全性：通过UL1459和CSA C22.2认证

	重要技术参数

	◆ 插入损耗范围：1MHz至18GHz提供优良的EMI滤波特性，最小插入损耗如下图 ◆ 电容量和温度特性：电容量可至1.4µF，NPO、X7R、Z5U ◆ 温度范围：-55~+125℃ ◆ 额定电压：至500VDC/220VAC（400Hz），额定电流：最大可至25Amps ◆ 多种螺纹尺寸可选，通常为4-40/6-32/8-32/10-32/12-28/12-32、5/16-24、5/16-32等，也可提供公制螺纹 ◆ 性能测试：请参考“EMI/RFI馈通滤波器性能测试数据” ◆ 安装：请参考“馈通滤波器安装指南”

	订货信息

	树脂密封螺装馈通滤波器的设计选型（按螺纹和滤波电路选择，包括军标认证选择）参考如下: 4-40螺装(孔径3.05mm) C型电路 4-40螺装(孔径3.05mm) L & Pi型电路 6-32螺装(孔径3.73mm) C & L & Pi/6-40 & Pi型电路 8-32螺装(孔径4.39mm) C型电路 8-32螺装(孔径4.39mm) L & Pi型电路 10-32螺装(孔径4.83mm) C & Pi型电路 12-28 & 12-32螺装(孔径5.79mm) C型电路 12-28 & 12-32螺装(孔径5.79mm) Pi型电路 5/16-24 & 5/16-32螺装(孔径8.20mm) C & Pi型电路

产品名称：	焊接式馈通滤波器


技术支持：	给我留言
在线询价：	询价
库存查询：	查询
详细资料：

	应用

	主要应用于安装空间较小而不使用安装工具的场合，用于信号/数据线和电源线的滤波，还通常应用于微波领域，如衰减器、振荡器等，也是高抑制电路需要大电容量滤波的理想选择。

	特点

	◆ 尺寸小：能有效利用空间。 ◆ 结构：用于焊接，耐高温结构，滤波电路包括C、L和Pi型。 ◆ 可靠性：军标MIL-F-15733 QPL产品可供选择。

	重要技术参数

	◆ 插入损耗范围：1MHz至18GHz提供优良的EMI滤波特性，最小插入损耗如下图 ◆ 温度范围：-55~+125℃ ◆ 额定电压：至750VDC，额定电流：最大可至25Amps ◆ 性能测试：请参考“EMI/RFI馈通滤波器性能测试数据” ◆ 安装：请参考“馈通滤波器安装指南”

	订货信息

	焊接式馈通滤波器的设计选型（按滤波电路形式选择）参考如下: 焊接式C型电路焊接式Pi型电路

产品名称：	微型焊接式馈通滤波器


技术支持：	给我留言
在线询价：	询价
库存查询：	查询
详细资料：

应用

主要应用于安装空间较小而不使用安装工具的场合，用于信号/数据线和电源线的滤波，还通常应用于微波领域，如衰减器、振荡器等，也是高抑制电路需要大电容量滤波的理想选择。

特点

◆      尺寸小：能有效利用空间
◆      标准电容量：5pF ~ 0.03µF
◆      结构：用于焊接，耐高温结构，符合MIL-F-28861可焊性标准，玻璃密封
◆      可靠性：军标MIL-C-11015产品可供选择
◆      镀金：兼容金焊技术

重要技术参数

◆      插入损耗范围：1MHz至18GHz提供优良的EMI滤波特性，最小插入损耗如下图
◆      温度范围：-55~+125℃
◆      额定电压：至200VDC/115VAC，额定电流：5Amps
◆      性能测试：请参考“EMI/RFI馈通滤波器性能测试数据”
◆      安装：请参考“馈通滤波器安装指南”

订货信息

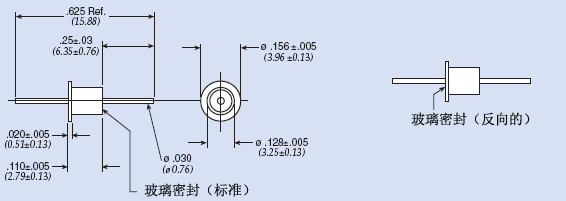

微型焊接式馈通滤波器C型电路

型号﹡	图号	额定电压 125℃		电流 Amp	电容量	最小插入损耗（dＢ）
		额定电压 125℃				1 MHz	10 MHz	30 MHz	100 MHz	300 MHz	1 GHz	10 GHz
		DC	AC			1 MHz	10 MHz	30 MHz	100 MHz	300 MHz	1 GHz	10 GHz
SCI-9900-153	1	50		5	0.015µF	7	25	30	40	40	60	60
SCI-9900-303	1	50		5	0.030µF	10	30	35	45	50	55	55
SCI-9910-272	1	100		5	2700pF	--	10	18	25	33	40	50
SCI-9910-502	1	100		5	5000pF	--	15	20	30	35	45	55
SCI-9900-000	1	200		5	10pFmax	--	--	--	--	--	10	10
SCI-9920-101	1	200	115	5	100pF	--	--	--	3	10	20	28
SCI-9920-501	1	200	115	5	P500F	--	--	--	15	22	35	40
SCI-9920-122	1	200	115	5	1200pF	--	5	10	20	28	35	45

﹡表示反向玻璃封装时在型号的尾部加“R”（如SCI-9900-153R）
注：产品所标示的点的颜色与对应的电容量参考如下
●101 绿色 — 100pF ●272 红色 — 2700pF ●501 褐色 — 500pF ●502 蓝色 — 5000pF
●102 紫色 — 1000pF ●153 粉红色—15000pF ●122 白色 — 1200pF ●000 无色 — 10pF
