F系列铁氧体滤波连接器
EMI/RFI滤波控制器件->滤波连接器


100系列片式电容滤波连接器
EMI/RFI滤波控制器件->滤波连接器


500系列Low profile滤波连接器
EMI/RFI滤波控制器件->滤波连接器


600系列高密度滤波连接器
EMI/RFI滤波控制器件->滤波连接器


700系列高性能滤波连接器
EMI/RFI滤波控制器件->滤波连接器


Combo滤波连接器
EMI/RFI滤波控制器件->滤波连接器


带ESD/EFT保护的瞬态抑制滤波连接器
EMI/RFI滤波控制器件->滤波连接器


数据通信滤波连接器
EMI/RFI滤波控制器件->滤波连接器
产品名称:

F系列铁氧体滤波连接器



技术支持: 给我留言
在线询价:

询价


库存查询: 查询
详细资料:

  应 用


F系列是一种标准的PCB滤波连接器,成本低廉。主要应用于计算机、微机和外围设备终端等领域。在数据通信终端或数字设备应用中抑制共模躁音。

  特 点


      成本低廉:替代PCB板上单个的铁氧体磁珠,高性能铁氧体滤波,节省成本和空间。
      紧凑设计:.318PCB脚位 ,可完全替代标准的不带滤波的D型连接器。
      设计灵活:91525/孔标准密度和15/孔以上高密度可供选择。
      提供针-地和针-针滤波,在PCB印制板对应孔位上能直接安装,外壳金属屏蔽作用。
      可靠性:满足FCCVDEEN55022和日本VCCI规范要求。UL94V-0

  重要技术参数


      电性能:
    插入损耗范围:

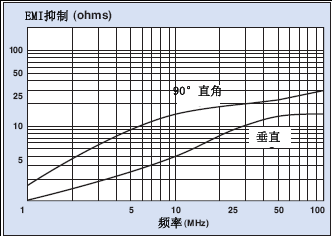

1MHz300MH,最小插入损耗如下图
    额定电流:
5Amps;介质耐压:1000VDC;额定电压:至500VDC

绝缘阻抗:1000Megohms@500VDC


频率
MHz

抑制阻抗(Ohms



弯角安装

垂直安装

1

2

1

10

15

6

30

20

10

50

23

12

100

27

15

      机械性能:
外壳前部:不锈钢,镀锡
灌封材料:热塑
UL94V-0级,黑色
针:铜;孔:磷青铜;
/孔电镀:复合电镀,镍上唰金小于10µ

温度范围:-40~+105


  订货信息





产品名称:

100系列片式电容滤波连接器



技术支持: 给我留言
在线询价:

询价


库存查询: 查询
详细资料:

  应 用


100系列是一种标准的PCB滤波连接器,成本低廉。主要应用于计算机、工控设备、图像工作站、PBX电信设备、基站和医疗设备等领域。

  特 点


      成本低廉:片式电容滤波,替代PCB上单个的滤波电容,节省成本和空间。
      紧凑设计:.318″、.405″和.590PCB脚位 ,可完全替代标准的不带滤波的直插式连接器。
      设计灵活:9152537/孔可供选择,滤波电容量可选择50pF~5600pF47nF+/-20%
      产品结构:壳体内采用UL94V-0高温热塑结构,工业标准界面,片式电容焊接在连接器内的PCB上。
      可靠性:每针100%经过严格的电性能测试,确保整体性能。
      FED/MIL认证:UL94V-0UL/CSA认证。

  重要技术参数


      电性能:
    插入损耗范围:
1MHz5GHz提供优良的EMI滤波特性,最小插入损耗如下图
    额定电流:
5Amps  工作电压:200VDC,介质耐压:700VDC
    接触阻抗:8Mohms 绝缘阻抗:500Megohms@100VDC;
    电容量:50pF100pF120pF180pF220pF470pF820pF1000 pF 1500 pF 2200 pF5600pF
    和47nF+/-20%


      机械性能:
外壳材料:不锈钢,镀锡
灌封材料:热塑
UL94V-0级,黑色
通孔:铜镀锡;螺孔:锌
针:铜;孔:磷青铜;针
/孔电镀:复合电镀,里层镀镍1.27µm,表面镀金0.38µm
PCB
锁扣:铜合金,镀锡
温度范围:
-40~+125


  订货信息


型号:56 1  0  4 004 5- T

             A     B   C   D       E     F   G

A:表示滤波连接器系列,代码56        B:表示100系列片式电容滤波连接器,代码1
C:针或孔数,0=91=152=253=37
D:安装结构:1=针/焊杯;2=/90°弯角;3=/PCB垂直安装;4=/90°弯角;5=//转接器;
6=/焊杯;7=/ PCB垂直安装
E:电容量代码: 002=100 pF003=220 pF004=470 pF005=820 pF006=1500 pF007=5600pF
008=50 pF009=180 pF010=1000 pF011=2200pF012=47nF
FPCB脚位:3=.318″; 4=.405″; 5=.590(仅适用于90°弯角连接器)
G:安装或配件选项:

-- =.120″通孔和0.38µm镀金

3G=镀金30µ(0.76µm)

5G=镀金50µ
(1.27µm)
          SC
PCB
垂直安装

 TIB=法兰盘后4-40螺纹

 TIF=法兰盘前4-40螺纹

 MIB=法兰盘后M3螺纹

90°弯角和转接器

 -- =GBL

GL=法兰盘上4-40螺纹,带接地锁扣

T=法兰盘上4-40螺纹

GB=无接地锁扣

M=M3螺纹
详细尺寸图请参考“
100系列片式电容滤波连接器设计尺寸






产品名称:

500系列Low profile滤波连接器



技术支持: 给我留言
在线询价:

询价


库存查询: 查询
详细资料:

  应 用


500系列是一种替代标准连接器的滤波连接器,是解决FCC/EC/VCCIEMI问题的理想选择。主要应用于计算机、工控设备、图像工作站、PBX电信设备、基站和医疗设备等领域。

  特 点


      优良滤波:馈通陶瓷管电容滤波,C型结构,接地面设计提供良好的EMI屏蔽
      紧凑设计:.318″脚位,可完全替代标准的不带滤波的连接器。
      设计灵活:91525/孔可供选择,滤波电容量可选择120pF~1500pF+/-30%
      可靠性:每针100%经过严格的电性能测试,确保整体性能。
      FED/MIL认证:UL94V-0UL/CSA认证。符合MIL-C-24308标准。

  重要技术参数


      电性能:
    插入损耗范围:
1MHz5GHz提供优良的EMI滤波特性,最小插入损耗如下图
    额定电流:
5Amps  R.F.电流:0.3Amps 工作电压:100VDC,介质耐压:300VDC
    接触阻抗:10Mohms 绝缘阻抗:1Gohms
    电容量:
120pF440 pF 840 pF 1000 pF1500pF+/-30%
        500系列Low Profile滤波连接器电气性能


电容量
pF ±30%

3dB截止
频率
MHz

 插入损耗(dB

20
MHz

100
MHz

500
MHz

1
GHz

2
GHz

5
GHz

120

40

--

4

21

26

26

20

440

11

3

15

27

33

32

25

840

6

6

19

32

38

37

25

1000

3

8

21

35

41

38

25

1500

2

10

25

40

47

42

25


      机械性能:
外壳材料:不锈钢,镀锡
绝缘材料:填充玻璃聚酯,防火等级
UL94V-0
针:铜合金CA725,镀金0.38µm
孔:铜合金CA725,镀金0.76µm
接地平面:磷青铜,镀镍;   接地簧片:铍铜镀锡 MIL-T-10727
温度范围:-40~+125
电容:钛酸钡陶瓷材料,管状结构
      更多的机械、电气和环境性能测试请参考 滤波连接器性能测试数据

  订货信息




订货型号设计:
型号:  56 5  2  4 013 - GBL

A         B     C    D          E          F
A:表示滤波连接器系列,代码56        B:表示500 Low Profile系列,代码5
C:针或孔数,0=91=152=25
D:安装结构:2=/90°PCB直角安装;3=/PCB垂直安装;4=/90°PCB直角安装
       7=/ PCB垂直安装
E:电容量代码:010=120pF011=440 pF012=840 pF013=1000 pF014=1500pF
F:安装或配件选项:
      TI=法兰盘上4-40螺纹
      BL=法兰盘上4-40螺纹,带接地锁扣(仅适用于90°PCB直角安装)
      GBLF=带铁氧体的接地锁扣,组成LC滤波,加强性能。(仅适用于90°PCB直角安装)

详细尺寸图请参考“
500系列Low Profile滤波连接器设计尺寸



产品名称:

600系列高密度滤波连接器



技术支持: 给我留言
在线询价:

询价


库存查询: 查询
详细资料:

  应 用


600系列是一种高密度高性能的滤波连接器,广泛应用于通信设备、基站、保密通讯、医疗电子、工控设备、VGA、计算机、图像工作站和航空航天等领域。

  特 点


      优良滤波:采用陶瓷管电容滤波,C型结构,接地平面设计提供良好的EMI屏蔽
      设计灵活:1526446278/孔可供选择,滤波电容量可选择85pF~4000pF
      可靠性:每针100%经过严格的电性能测试,确保整体性能。
      FED/MIL认证:UL94V-0UL/CSA认证。符合MIL-C-24308标准。

  重要技术参数


      电性能:
插入损耗范围:
1MHz5GHz提供优良的EMI滤波特性,最小插入损耗如下图
额定电流:
5Amps  R.F.电流:0.3Amps;额定电压:最大1000VDC
接触阻抗:10Mohms
600高密度滤波连接器电气性能


滤波
设计
代码

滤波
电路

电容

3dB
止频
MHz

介质
电压

工作
电压
-55/125C

最小插入损耗(dB)



电容量
pF

误差

5
MHz

10
MHz

20
MHz

50
MHz

100
MHz

200
MHz

500
MHz

1
GHz

2
GHz

5
GHz




15

C





85pF

±25%

60

300V

100V

-

-

-

-

1

6

16

21

22

20



16

180pF

±25%

28

300V

100V

-

-

-

1

8

10

18

25

26

24



18

1000pF

±25%

5.1

300V

100V

-

3

8

14

20

25

32

35

41

39



19

4000pF

±25%

1.3

300V

100V

8

13

19

26

31

37

45

48

52

47





      机械性能:
外壳材料:压铸锌,镀镍,镀层最小
3.81µm
绝缘材料:填充玻璃聚酯,防火等级UL94V-0
针:铜合金,镀金0.38µm
孔:铜合金,镀金0.76µm
接地平面:铜,可焊接;   接地簧片:铍铜镀锡 MIL-T-10727
温度范围:-55~+125
电容:钛酸钡陶瓷材料,管状结构
      更多的机械、电气和环境性能测试请参考 滤波连接器性能测试数据

  订货信息


/ 转接器



针或孔 焊杯引线、PCB安装和PCB直角90°安装


订货型号设计:
型号:  56 6  0  5 0  15 - LI

        A    B  C  D    E   F   G

A:表示滤波连接器系列,代码56        B:表示高密度系列,代码6
C:针或孔数,0=151=262=443=624=78
D:安装结构:1=/焊杯;2=/90°PCB直角安装;3=/PCB安装;4=/90°PCB直角安装

5=/ 转接器;7=/ PCB安装
E:特殊要求:0=所有针/孔一样(标准);9=特殊要求的滤波电容量
F:滤波设计代码:15=85pF16=180 pF18=1000 pF19=4000 pF20=完全绝缘
G:其他选项:LI=4-40螺纹;S=Solder dip tails50G=镀金厚度µ



产品名称:

700系列高性能滤波连接器



技术支持: 给我留言
在线询价:

询价


库存查询: 查询
详细资料:

  应 用


700系列是一种专业应用的滤波连接器,广泛应用于通信设备、基站、保密通讯、医疗电子、工控设备、微波TX/RX、计算机、图像工作站和航空航天等领域。

  特 点


      优良滤波:采用陶瓷管电容滤波,CPi型结构,接地平面设计提供良好的EMI屏蔽
      设计灵活:915253750/孔多种安装方式可供选择,不同的电容量和滤波结构也可选择
      安装结构:包括PCB垂直安装、PCB直角安装、无焊绕接引线安装、焊杯式安装和针/孔转接器等。
      可靠性:每针100%经过严格的电性能测试,确保整体性能。
      FED/MIL认证:UL94V-0UL/CSA认证。

  重要技术参数


      电性能:
    插入损耗范围:
1MHz5GHz提供优良的EMI滤波特性,最小插入损耗如下图
    额定电流:
5Amps  R.F.电流:0.3Amps
    接触阻抗:10Mohms
        700高性能滤波连接器电气性能



滤波设计代码

滤波
电路

电容

3dB
止频率MHz

介质电压

工作
电压

最小插入损耗(dB)



电容量pF

误差

5
MHz

10
MHz

20
MHz

50
MHz

100
MHz

200
MHz

500
MHz

1
GHz

2
GHz

5
GHz




J

Pi





100pF

+100-0%

32

300V

100V

-

-

-

2

6

11

27

40

43

40



A

310pF

±20%

17

300V

100V

-

-

3

7

13

21

36

43

50

45



C

1000pF

+100-0%

3.2

300V

100V

--

5

9

19

30

43

62

70

68

63



K

2500pF

+100-0%

1.3

150V

50V

8

13

18

33

45

58

73

78

70

65



E

4000pF

+100-0%

0.8

150V

50V

8

13

20

35

48

61

76

80

70

65



N

C





375pF

±20%

14

600V

200V

-

-

2

7

13

20

29

35

30

29



L

500pF

±20%

10.6

600V

200V

-

-

3

10

15

22

31

37

33

31



830pF

±20%

6.4

600V

200V

-

4

9

16

22

28

35

39

38

36



1000pF

+100-0%

3.2

600V

200V

-

5

10

17

23

30

37

43

44

42



5000pF

+100-0%

0.64

300V

100V

10

16

22

30

35

41

50

52

52

52





      机械性能:
外壳材料:压铸锌,镀镍,镀层最小3.81µm
绝缘材料:填充玻璃聚酯,防火等级UL94V-0
针:铜合金,镀金0.38µm
孔:铜合金,镀金0.76µm
接地平面:铜,可焊接;   接地簧片:铍铜镀锡 MIL-T-10727
温度范围:-55~+125
电容:钛酸钡陶瓷材料,管状结构
     更多的机械、电气和环境性能测试请参考 “滤波连接器性能测试数据

  订货信息


步骤一:滤波要求选择
      根据上面插入损耗曲线图选择在不同频率时适合您的衰减要求,而不能影响信号频率超过3-6dB
      选择滤波形式,包括CPi型,通常Pi型提供优良的高频衰减特性,而C型成本较低。
      选择电容量,参考滤波设计代码,如上表。
步骤二:选择连接器
      选择合适的针/孔数,通常为915253750/孔规格。
      选择针或孔,也就是插或座。
      选择合适的安装结构。
      根据上表滤波设计代码选择合适的滤波连接器型号。
步骤三:特殊选项
      特殊要求的镀金厚度、安装螺孔、接地翼片及其他部件请联系我们。

以下是
700系列高性能滤波连接器的常用选型信息:
注:
外形结构包括PCB垂直安装、PCB直角安装、无焊绕接引线安装、焊杯式引线和针/孔转接器等。

9 针式700系列滤波连接器                  9 孔式、针/孔转接式700系列滤波连接器
15 针式700系列滤波连接器                15 孔式、针/孔转接式700系列滤波连接器

25 针式700系列滤波连接器                25 孔式、针/孔转接式700系列滤波连接器
37 针式700系列滤波连接器                37 孔式、针/孔转接式700系列滤波连接器
50 针式700系列滤波连接器                50 孔式、针/孔转接式700系列滤波连接器



产品名称:

Combo滤波连接器



技术支持: 给我留言
在线询价:

询价


库存查询: 查询
详细资料:

  应 用

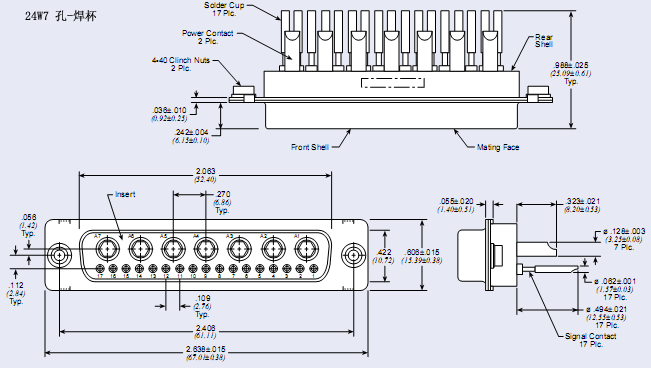

Combo滤波连接器是一种大电流电源滤波连接器,或电源和信号滤波组合的复合滤波连接器,广泛应用于通信基站、48V DC电源、开关和传输设备、工控设备、医疗电子、计算机工作站和电源等领域。

  特 点


      优良滤波:信号、电源和同轴连接采用馈通陶瓷管电容滤波,接地平面设计提供良好的EMI屏蔽
      设计灵活:多种复合结构可供选择,不同的电容量和滤波结构也可选择
      安装结构:包括PCB垂直安装、PCB直角安装、焊杯式安装等。
      可靠性:每针100%经过严格的电性能测试,确保整体性能。

  重要技术参数


      电性能:
    插入损耗范围:
1MHz5GHz提供优良的EMI滤波特性
    额定电流:
40Amps         工作电压:200VDC

绝缘阻抗:1Gohms100V   介质耐压:600VDC

电容量:470820100015004000pF+/-20%(信号线滤波10~5000pF可选)
      机械性能:
    外壳材料:不锈钢,镀锡
    电源线:铜,镀金
0.000762µm

信号线:针:铜,镀金0.000762µm   孔:铜合金,镀金0.000762µm

绝缘材料:填充玻璃聚酯,防火等级UL94V-0

温度范围:-55~+125

电容:钛酸钡陶瓷材料,管状结构

  订货信息


订货型号设计:


设计尺寸参考如下:
3W3、5W5 Combo滤波连接器设计尺寸






9W4、24W7 Combo滤波连接器设计尺寸







产品名称:

带ESD/EFT保护的瞬态抑制滤波连接器



技术支持: 给我留言
在线询价:

询价


库存查询: 查询
详细资料:

  应 用


这种滤波连接器为静电放电(ESD)和瞬态放电(EFT)提供保护,避免损坏或摧毁您的设备,设计符合IEC61000-4标准,应用于高速信号和数字设备领域。

  特 点


      I/O接口提供ESD/EFT保护,防止产生EMI问题
      较低的接地阻抗,有效地利用空间
      完全保护:所有的线,包括接地线,提供双向保护
      设计灵活:采用不同的电容量为瞬态保护提供低通属性,金属外壳EMI屏蔽,应用于数字或高速信号线时电容量可低至1/2pF

  重要技术参数


      电性能:参考如下典型的时间-电压曲线
电容量 VS 瞬态电压保护如下表:

      机械性能:
外壳材料:不锈钢,镀锡
密封材料:黑色热塑,
UL94V-0
针:铜  孔:磷青铜   螺孔:锌
/孔电镀:复合电镀,在镍表面镀金0.38µm /1.27µm


  订货信息


订货型号设计:
设计尺寸参考:ESD/EFT保护的瞬态抑制滤波连接器设计尺寸




产品名称:

数据通信滤波连接器



技术支持: 给我留言
在线询价:

询价


库存查询: 查询
详细资料:

  应 用


广泛应用于网络数据设备、个人和工业计算机及外围设备、工作站、传真机、复印机、电话数据传输、打印机、测试设备、电缆制造、宽带传输设备、医疗电子和多路技术等安全工业领域。

  特 点


      成本优势:较低的安装成本解决EMI问题
      设计灵活:50针或孔数,不同的电容量可选择,塑胶部分UL94V-0等级
              可替代传统的带状数据通信连接器,安装脚位也一致
      可靠性:符合VDE规格08710875~0878VFGVCCI躁声要求

            连接器壳体通过CSA认证

  重要技术参数


      电性能:
插入损耗范围:
1MHz18GHz提供优良的EMI滤波特性,典型的插入损耗如下图
额定电流:
5Amps          工作电压:至1000VDC
介质耐压:1000VDCFCC 68章测试规范)
电容量:
100220470820+/-15%(转接器)+/-20%(其他连接器)
损耗因数:
2.5%(转接器),  5%(其他连接器)    温度范围:-55~+125
      机械性能-转接器:
外壳材料:锌
热塑内封:黑色,高强度
/孔:铜合金,在镍表面上镀金0. 762µm
      机械性能-其他连接器:
外壳材料:不锈钢,镀锡
热塑内封:蓝色,
30%填充玻璃
/孔:磷青铜,在镍表面上涮金小于0.254µm

  订货信息







型号

电容量

56-882-002

100pF, ±20%

56-882-003

220pF, ±20%

56-882-004

470pF, ±20%

56-882-005

820pF, ±20%





型号
电容量
56-886-002
100pF, ±20%
56-886-003
220pF, ±20%
56-886-004
470pF, ±20%
56-886-005
820pF, ±20%





型号

电容量

56-889-002

100pF, ±15%

56-889-003

220pF, ±15%

56-889-004

470pF, ±15%

56-889-005

820pF, ±15%









更多产品请看本公司产品专用销售网站:欢迎来电查询购买商运达产品或索取免费详细资料、设计指南和光盘 ;产品凡多,未能尽录,欢迎来电查询。

商运达射频微波光电产品网:HTTP://www.rfoe.net/  商运达传感器专家仪器仪表世界网:http://www.sensor-ic.com/

商运达智能工控公共安全网:http://www.pc-ps.net/         商运达电子元器件网:http://www.sunstare.com/

商运达军工产品网:hrrp://www.Junpinic.com/      商运达单片机专用电路网://www.icasic.com/

商运达实业科技产品网://www.sunstars.cn/   射频微波光电元器件销售热线:

    地址:深圳市福田区福华路福庆街鸿图大厦1602

    电话:0755-83396822 83397033

    传真:0755-83376182  013823648918  MSN: SUNS8888@hotmail.com

    邮编:518033   E-mail:szss20@163.com     QQ: 195847376

    深圳赛格展销部:深圳华强北路赛格电子市场2583号 电话:0755-83665529   13823648918

    技术支持: 0755-83394033 13501568376

    北京分公司:北京海淀区知春路132号中发电子大厦3097  TEL4006579498  18927445855  13823791822  FAX010-62543996

    上海分公司:上海市北京东路668号上海賽格电子市场D125  TEL4006571586  56703037  13823676822  FAX021-56703037

    西安分公司:西安高新开发区20(中国电子科技集团导航技术研究所西安劳动南路88号电子商城二楼D23

            TEL4006572198  13072977981  FAX:029-88789382
