| 产品名称： |
EMI屏蔽层压板 |
|
| |
|
|
|
|
|
| 技术支持： |
给我留言 |
|
| 在线询价： |
询价 |
|
| 库存查询： |
查询
|
|
| 详细资料： |
|
|
|
| |
|
|
| |
应 用 |
| |
|
| |
机械、电气和工艺性能好，价格便宜，适用于民用产品。可以定做成ENI屏蔽板、接地板、接地带、遮蔽板、ESD屏蔽板和各种其他的电气应用件。
|
| |
|
| |
特 点 |
| |
|
| |
◆
层压板是一种环保产品，不需要溶剂、导电的涂料或者电镀工艺过程。材料的断面薄和重量轻，是一种节省空间的使用方案。
◆
层压板的原料包括铜箔和铝箔、导电的和非导电的聚丙乙烯压敏粘合剂（PSA）和绝缘膜（例如PVC和聚酯），防燃剂材料也有。
◆
金属箔层提供必要的EMI屏蔽（一般20-60dB，取决于频率、尺寸、配置和安装）和接地性能。非导电层提供绝缘和柔性。
◆
由金属颗粒填充的聚丙乙烯PSA含有均匀分布的、独特的抗氧化达导电颗粒，在屏蔽板上产生很小的电阻。导电PSA的撕裂强度一般超过446g/cm；非导电PSA的撕裂强度一般超过714g/cm
。
◆
它是由铝箔和绝缘膜片组成的EMI屏蔽层压板。绝缘层的断面是轻切的，所以能够部分撕去，露出导电的PSA和箔。这个特点提供了接地/粘连位置的选择，不需要局部层压，用这种方式制成了带有露出金属箔位置的零件。
|
| |
|
| |
重要技术参数 |
| |
|
| |
|
技术规格 |
|
性能 |
试验方法 |
标准值 |
|
箔类型 |
— |
铜 |
铝 |
铝 |
|
箔厚度,mm |
— |
0.036 |
0.051 |
0.127 |
|
粘合剂厚度,mm |
— |
0.025 |
0.025 |
0.038 |
|
膜类型 |
— |
PVC |
PVC |
聚脂 |
|
膜厚度,mm |
— |
0.076 |
0.152 |
0.254 |
0.076 |
0.152 |
0.254 |
0.051 |
|
重量g/cm平方 |
— |
0.0355 |
0.04 |
0.049 |
0.0355 |
0.04 |
0.049 |
— |
|
绝缘强度,kVAC |
ASTM D149 |
5 |
11.5 |
13 |
5 |
11.5 |
13 |
3 |
|
连续使用温度℃ |
— |
90 |
90 |
90 |
90 |
90 |
90 |
90 |
|
粘合剂强度(箔对PVC),(kN/m) |
ASTM D1000 |
0.7 |
0.7 |
0.7 |
0.7 |
0.7 |
0.7 |
不适合 |
|
阻燃,UL规定* |
UL 94 |
V-0 |
V-1 |
V-0 |
V-0 |
V-1 |
V-0 |
NR |
|
可穿孔/可冲压 |
|
是 |
是 |
是 |
是 |
是 |
是 |
是 |
|
可折叠成形 |
|
是 |
是 |
是 |
是 |
是 |
是 |
是 |
|
耐化学性能** |
ASTM D896-84 |
通过 |
|
湿度循环*** |
ASTM D1000 |
通过 |
|
导电压敏沾合剂 |
— |
填充导电颗粒的聚丙乙烯压敏粘合剂(仅CBL-10-2503-2400) |
|
对铝材的粘合力值,N/m |
ASTM D1000 |
525 |
|
电阻,ohms/cm平方 |
MIL-STD-202C |
﹤0.065 |
*
Underwriters Laboratories文件#E140244
**
经受酸、清洗剂和碱性溶液性能不下降。全部清单能够由Newwoo提供。
***
在60℃，96小时，相对湿度95%条件下试验。

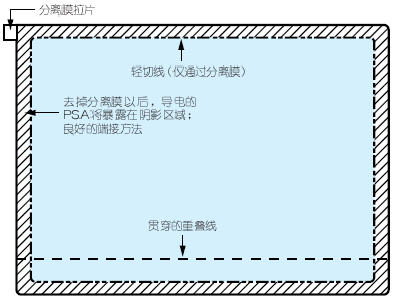

图1可分离的绝缘层，露出PSA和箔
|
| |
|
| |

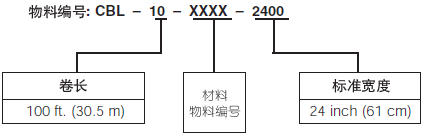

订货信息 |
| |
|
| |
|
物料编号 |
说明 |
注释 |
|
CBL-10-1201-2400 |
10mil PVC/2mil铝 |
UL列入(94V-0) |
|
CBL-10-1101-2400 |
10mil PVC/1oz铜 |
UL列入(94V-0) |
|
CBL-10-6201-2400 |
6mil PVC/2mil铝 |
UL列入(94V-1) |
|
CBL-10-6101-2400 |
6mil PVC/1oz铜 |
UL列入(94V-1) |
|
CBL-10-1111-2400 |
10mil PVC/1oz.铜/10mil
PVC |
UL列入(94V-1) |
|
CBL-10-1211-2400 |
10mil PVC/2mil铝/10mil
PVC |
UL列入(94V-1) |
|
CBL-10-6001-2400 |
6mil PVC/聚丙乙烯PSA |
用于定做的层压板 |
|
CBL-10-1001-2400 |
10mil PVC/聚丙乙烯PSA |
用于定做的层压板 |
|
CBL-10-6161-2400 |
6mil PVC/1oz.铜/6mil
PVC |
用于定做的层压板 |
|
CBL-10-3202-2400 |
3mil PVC/2mil铝 |
用于定做的层压板 |
|
CBL-10-3102-2400 |
3mil PVC/1oz铜 |
用于定做的层压板 |
|
CBL-10-3002-2400 |
3mil PVC/聚丙乙烯PSA |
用于定做的层压板 |
|
CBL-10-2503-2400 |
5mil铝/CL130/2mil分离聚酯 |
绝缘材料可分离,定做方便 |
|
CBL-10-6261-2400 |
6mil PVC/2mil铝/6mil
PVC |
用于定做的层压板 |
|
| |
|
|
|
| |
|
|
| |
|
|
| 产品名称： |
绝缘接地带 |
|
| |
|
|
|
|
|
| 技术支持： |
给我留言 |
|
| 在线询价： |
询价 |
|
| 库存查询： |
查询
|
|
| 详细资料： |
|
|
|
| |
|
|
| |
应 用 |
| |
|
| |
广泛应用于设备接地保护。
|
| |
|
| |
特 点 |
| |
|
| |
绝缘接地带可提供极低的接地阻抗，它是由镀锡铜内芯和聚脂膜外层的双绝缘层压
板组成。两端裸露的镀锡铜冲出直径为4.75mm的孔，便于用＃10螺钉安装，其中12.7mm的镀锡区域，可防止端接接触区域被氧化，而中部是聚脂膜外层的双绝缘层，绝缘强度
很高。由于该产品采用的阻燃粘合剂，能够完全通过UL94V-0要求。
|
| |
|
| |
重要技术参数 |
| |
|
| |
|
| |
|
| |

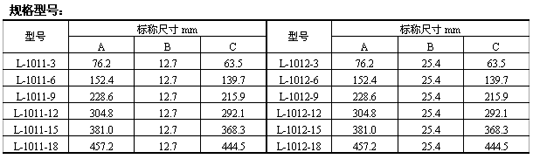

订货信息 |
| |
|
| |
其它尺寸请咨询
|
| |
|
|
|
| |
|
|
 |
|
