						| 产品名称: |

						D型连接器衬料 |  |
						|  |  |  |
						|  |  |  |
						| 技术支持: | 给我留言 |  |
						| 在线询价: |

						询价 |  |
						| 库存查询: | 查询 |  |
						| 详细资料: |  |  |  |
				|  |  |  |

				|  | 应 用 |
				|  |  |
				|  |
					我们的SPRING-LINE
					D-形连接器衬料满足标准连接器接口的大多数屏蔽和接地要求 |
				|  |  |
				|  | 特 点 |
				|  |  |
				|  |
					D-形连接器衬料通过独立的钩爪来保证实现最大的表面接触以提供优良的EMI保护。当改善表面不规则的性能时,它将减小封闭力 |
				|  |  |
				|  | 重要技术参数 |
				|  |  |
				|  |

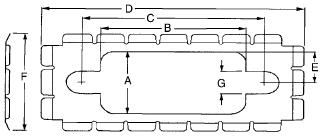

					 表1

					用于9针、15针、25针、37针和50针连接器的全部标准的衬料配置



							|
							XXXX |
							 材料 |
							A |
							B |
							C |
							D |
							E |
							F |
							G |
							|
							09A1 |
							不锈钢 |
							11.18 |
							19.81 |
							24.89 |
							35.81 |
							5.59 |
							17.53 |
							4.06 |
							|
							09A2 |
							不锈钢 |
							8.89 |
							19.81 |
							24.89 |
							35.81 |
							4.57 |
							17.53 |
							4.06 |
							|
							09B1 |
							铍-铜 |
							11.18 |
							19.81 |
							24.89 |
							35.81 |
							5.59 |
							17.53 |
							4.06 |
							|
							09B2 |
							铍-铜 |
							8.89 |
							19.81 |
							24.89 |
							35.81 |
							4.57 |
							17.53 |
							4.06 |
							|
							15A1 |
							不锈钢 |
							11.18 |
							28.19 |
							33.27 |
							44.20 |
							5.59 |
							17.53 |
							4.06 |
							|
							15A2 |
							不锈钢 |
							8.89 |
							28.19 |
							33.27 |
							44.20 |
							4.57 |
							17.53 |
							4.06 |
							|
							15B1 |
							铍-铜 |
							11.18 |
							28.19 |
							33.27 |
							44.20 |
							5.59 |
							17.53 |
							4.06 |
							|
							15B2 |
							铍-铜 |
							8.89 |
							28.19 |
							33.27 |
							44.20 |
							4.57 |
							17.53 |
							4.06 |
							|
							25A1 |
							不锈钢 |
							11.18 |
							41.91 |
							46.99 |
							57.91 |
							5.59 |
							17.53 |
							4.06 |
							|
							25A2 |
							不锈钢 |
							8.89 |
							41.91 |
							46.99 |
							57.91 |
							4.57 |
							17.53 |
							4.06 |
							|
							25B1 |
							铍-铜 |
							11.18 |
							41.91 |
							46.99 |
							57.91 |
							5.59 |
							17.53 |
							4.06 |
							|
							25B2 |
							铍-铜 |
							8.89 |
							41.91 |
							46.99 |
							57.91 |
							4.57 |
							17.53 |
							4.06 |
							|
							37A1 |
							不锈钢 |
							11.18 |
							58.17 |
							63.50 |
							74.42 |
							5.59 |
							17.53 |
							4.06 |
							|
							37A2 |
							不锈钢 |
							8.89 |
							58.17 |
							63.50 |
							74.42 |
							4.57 |
							17.53 |
							4.06 |
							|
							37B1 |
							铍-铜 |
							11.18 |
							58.17 |
							63.50 |
							74.42 |
							5.59 |
							17.53 |
							4.06 |
							|
							37B2 |
							铍-铜 |
							8.89 |
							58.17 |
							63.50 |
							74.42 |
							4.57 |
							17.53 |
							4.06 |
							|
							50A1 |
							不锈钢 |
							13.97 |
							55.88 |
							61.21 |
							72.14 |
							7.11 |
							20.32 |
							4.06 |
							|
							50A2 |
							不锈钢 |
							11.43 |
							55.88 |
							61.21 |
							72.14 |
							5.84 |
							20.32 |
							4.06 |
							|
							50B1 |
							铍-铜 |
							13.97 |
							55.88 |
							61.21 |
							72.14 |
							7.11 |
							20.32 |
							4.06 |
							|
							50B2 |
							铍-铜 |
							11.43 |
							55.88 |
							61.21 |
							72.14 |
							5.84 |
							20.32 |
							4.06 |
					表2




							|
							材料性能 |
							|

								不锈钢
								合金-301/302
								硬度-1/2H |
							|
								铍-铜
								铍-25(172)
								硬度(1,000
								psi)-1/4HT |


					  |
				|  |  |
				|  | 订货信息 |
				|  |  |
				|  |

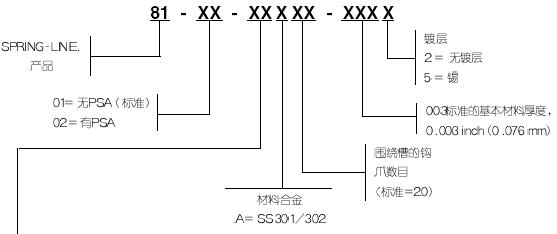

					高性能的铍-铜衬料和经济型的不锈钢衬料均有货。参考图1,使用下列的物料编号订购D-形连接器衬料

 81 -D -XX XX -2000


 |
				|  |  |  |  |
		|  |  |  |
		|  |  |  |  |
