CYB601型工业压力变送器
|
| 一 、产品介绍： |
二、 实物图例： |
CYB601型工业压力变送器是一种高精度、适用范围广、性能优异的压力测量仪表。该系列变送器采用进口不锈钢隔离膜片式硅压阻传感器作为测压敏感元件，利用高精度专用电路进行信号处理，并输出标准线性信号。
该系列变送器将专用检测放大电路安装在接线盒内，可以方便的对零点、量程进行精确调校、迁移等操作，是高性能、低价格的代表性产品。 |
 |
三
、技术参数：
|
量 程 范 围
|
0～5、100、500、800、1000(KPa)
|
|
0～2、10…200
(MPa)
|
|
压 力 形 式
|
表压、 绝压 |
|
输 出 信 号
|
4～20mA (1～5V) 二线制 |
| 0～10mA (0～5V) 三线制 |
|
精 度
|
0.1 0.3 0.5
|
|
非线性迟滞重复性
|
≤0.1 ≤0.3 ≤0.5（%FS）
|
|
零 点 漂 移
|
≤0.1 ≤0.3 ≤0.5（%FS/4h）
|
|
零点及灵敏度温度漂移
|
≤0.01 ≤0.03 ≤0.05（%FS/℃）
|
|
长 期 稳 定 性
|
≤±0.1；≤±0.3（%FS/年）
|
|
工 作 电 压
|
＋12～＋36 （标定值为＋24）（V ） |
|
补
偿 温 度
|
－20～＋70（℃）
|
|
工
作 温 度
|
－20～＋85（℃）
|
|
存 储 温 度
|
－40～＋125（℃）
|
|
过 载 能 力 |
300（%） |
|
负 载 电 阻 |
R=（U－12.5）/0.02－RD其中：U为电源电压，RD为电缆内阻（Ω） |
|
响 应 时 间 |
≤1（ms） |
|
测 量 介 质 |
与316L兼容的腐蚀性介质 |
|
膜 片 材 料 |
316L不锈钢 |
|
壳 体 材 料 |
1Cr18Ni9Ti和铝合金 |
|
接 口 |
M20×1.5或用户自定 |
|
防 爆 等 级 |
ExibIICT6 |
|
防 护 等 级
|
IP67 |
|
| 四

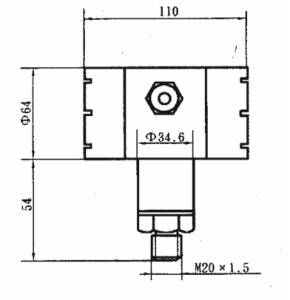

、外型结构：
|
|
| 五、 安装使用：
|
1、变送器可直接安装在被测压力管道的法兰接口上，为安装和调试方便，应在法兰接口和管道之间加装截止阀。安装位置对零点产生影响可以校正，对量程无影响。
2、标准的安装方式应使显示屏水平地正对观察者。
3、测量介质温度过高时，应采用冷凝管并在安装前注满水。
|
|
六、 选 型：
|
代 码
|
说 明 |
|
CYB601- |
工业压力变送器 |
|
B |
表压型 |
|
G |
绝压型 |
|
FS |
压力满量程 |
|
I |
电流输出 |
|
V |
电压输出 |
|
X |
外型结构 |
|
J |
精 度 |
|
O |
其它要求 |
|
