Sensors
PerkinElmer Optoelectronics offers a broad range of optical sensing
and detection solutions that measure temperature, movement, light,
distance, and gas. Our specialty sensor solutions are ideal for
industrial, automotive, safety and security, medical, analytical,
and consumer applications.
NEW - For more information about our Specialty Sensors capabilities,
please download our four-page
Sensor Solutions
Overview.
NEW - Download our comprehensive, newly updated
Sensors
Catalogue.
NEW - Chinese Language - Download our comprehensive, newly updated
Sensors
Catalogue in Traditional Chinese.
NEW - Download our comprehensive
Emitters and
Detectors Catalogue.
Recent innovations in PerkinElmer’s Sensors portfolio include:
DigiPyro® Family of digital pyroelectric infrared detectors for
motion detection applications
Thermopile TPS 23X Family The choice for low-cost, remote
temperature measurement applications.
New SMD Thermopiles The ideal choice for ear thermometers and
consumer applications including printer/copier
EPI-Cavity Family of InGaAs Pulsed Laser Diodes for applications
such as laser range-finding.
IR-BLOC™ Family of ambient light sensors.
SmartBlue CCD Cameras for industrial inspection applications
Please note when ordering RoHS compliant Sensor products add an "H"
to the end of the old part number.
Old part number + (H) = RoHS Compliant part #
To learn more about PerkinElmer Optoelectronics'' global operational
excellence view this short video.
(high bandwidth or low bandwidth)
Detectors
Analog Optoisolators
Avalanche Photodiodes
Channel Photomultipliers
Optoswitches, Optical Hybrids, and Custom Opto Assemblies
Photocells
Photodiodes
Phototransistors
Pyroelectric Infrared Detectors
Single Photon Counting Module
Thermopile Infrared Detectors and Sensors
Thermopile Sensor Family in SMD Housings
Emitters - Solid State
Infrared Emitting Diodes
Laser Diodes
Imagers & Cameras (CCD)
Area Cameras
CCD Cooled Area Arrays
CCD Linear Arrays
CMOS Linear Arrays
Linescan
SmartBlue™ Digital Cameras
TDI Imagers
SSTKJ公司专业代理德国海蔓HEIMAN美国PerkinElmer公司的光电传感器产品，提供热电堆红外测温传感器、红外测温模块，CO2气体传感器，其它气体传感器，紫外线传感器，热释电传感器，图像传感器，光敏电阻，模拟光隔离器，光电管，光电倍增管，光子计数模块，红外中断开关，激光器及光电探测器等。,
主要应用：红外测温，红外吸收CO2气体传感器，气体分析，火焰探测，紫外消毒，防盗报警，光电隔离，光子探测，激光测距仪，光谱分析等
紫外探测器能很好的探测200nm-400nm光谱范围的紫外线辐射，并产生光电流。但对这个光谱区域以外的紫外线辐射不敏感，例如可见太阳光以及室内照明光源。它的高灵敏度,宽响应光谱范围，密封封装，小尺寸，低价格，宽工作温度范围以及能长期暴露在紫外光辐射的特性很适合工业和消费类紫外线探测应用。
一、特点：
·高灵敏度，140mA/W峰值
·低温度系数
·TO-5,TO-18，TO-46微小标准封装，光敏面尺寸有0.25x0.25 mm，0.5 x 0.5 mm (NEW)，1x1
mm和2x2mm，14.8mm2，37.7mm2，最大可达100mm2光敏面积
·各种滤波器窗口可选，能提供具有UV-A、UV-B、UV-C和 UV-BC(包括B&C波段)滤波器的标准产品
·抗辐射类型，在高强度紫外辐射条件下，具备长期稳定性
·带透镜类型，具有非常高的灵敏度，特别适合低强度紫外光探测
·带前置放大器类型
·抗高温
二、典型应用：
·紫外火焰监测以及燃烧控制
·太阳紫外线辐射测量
·在水处理以及表面消毒应用中，紫外光源的控制
·紫外线固化应用时的光源控制
·紫外线净化，紫外线消毒，食品消毒控制
·紫外线激光器控制
·紫外分光镜
·电弧探测
三、产品分类介绍：
1、
UV系列标准紫外线传感器，只包含对紫外线敏感的光电管,它的输出信号是同紫外线强度相对应的光电流，210-380nm，峰值响应140mA/W@280nm
型号：UV10SF，UV10SL，UV20SF，UV21SF，UV30SFA2，UV10S应用
另外可以提供这种类型的0.08mm2、0.32mm2、1mm2光敏面积的PDU-S系列紫外探测器
2、UV系列内置放大器型紫外线传感器：UV10T2E10x
系列探测器包含一个内置放大器，它的输出是同紫外线强度相对应的电压值，210-380nm，响应灵敏度UV10T2E10F
4V/nW，UV10T2E10L 1V/nW
型号：UV10T2E10F，UV10T2E10L有各种封装和标准滤波窗口(>210nm)可选，其他的标准波长是
(210nm-380nm)，A0(310nm-390nm)，A1(290nm-390nm)，A2(280nm-390nm)，C1(210nm-300nm)
3、紫外增强型光电管，提供从0.31mm2以上，直到100mm2光敏面积的光电探测器，理想应用于验钞机以及大面积紫外线探测。
型号：VTB5051UV，14.8mm2光敏面积紫外传感器，VTB6061UV，37.7mm2光敏面积紫外传感器
另外，我们还提供0.31mm2、0.87mm2、2.03mm2、2.98mmm2、4.48mm2、10mm2、17.74mm2、
31mm2、42.86mm2、100mm2的有效光敏面积的紫外传感器，如果感兴趣，请联系！4、我们还提供特殊应用的紫外传感器：UVA紫外光电管：在360nm以下，对紫外线具有一致的高量子效率的探测器(360nm以下，典型响应灵敏度150mA/W)；UVB紫外光电管：专门应用于280nm-320nm，探测太阳紫外线强度的探测器(300nm以下，典型响应灵敏度30mA/W)；UVC紫外光电管：专门应用于280nm以下，不受太阳紫外线辐射干扰的紫外线探测器(280nm以下，典型响应灵敏度20mA/W)如有兴趣，请联系
|

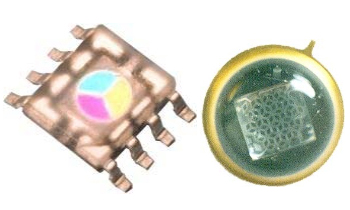

| 产品名称: |
颜色传感器 |
| 产品规格: |
MTCSiCT系列 |
| 产品介绍: |
专业提供的综合了模拟/数字/混合的集成电路和光电颜色传感器，有多种几何形状以及光电管的排列，适合不同领域的应用，例如，颜色识别探测，有颜色目标的识别、辨认、传输和分拣，几何识别，边缘或者位置识别探测，色度校准，光强测量，光学信号识别，质量控制，产品监控，工业生产控制控制等。
为了光传感器的信号处理，我们提供多通道跨导放大器MTI，最大32个通道。它的输入电流有三级变化，适合光电流的测量，也适合某些在线测量过程。
一、产品分类
1、 MCS系列三原色颜色传感器（JENCOLOUR）
特点：
·三个Si-PIN光电管集成在一起
·管径2.0mm
·在片高质量颜色滤波器
·波长范围450nm-750nm
·暗电流50pA/5V反向电压
·电容典型在50pF/5V反向电压
·NEP,典型在10－13WHz-1/2
·反向电压最大可达30V
MCS颜色传感器是最小的三原色传感器，由三个Si-PIN光电管以及在片滤波器集成在一起的，每个光电管都各自有三种颜色之一的滤波器。它具备小尺寸设计，高质量滤波器和三种颜色同步记录的特点。三个不同区域的颜色识别响应，类似于人眼。每个光电管对相应光谱滤波器的颜色光最敏感，主要是红色，绿色，蓝色。对高动态工业颜色应用（允许信号频率到
MHz范围），新的紧凑型颜色传感器是首选，适合低价格快速信号处理。这种光电管的环型排列，适合辅助光纤测量信号的耦合。这些传感器提供TO5和SOP8透明塑料或者玻璃封装。产品资料：
MCS3AT/BT（TO-5）下载此文件
MCS3AS（SOP8）下载此文件
MCS3AO (TO-5,Len)下载此文件
另外，完整三色颜色传感器（MCSiAT/BT）由19
x 3个Si-PIN光电管集成在一起，它们被组合在直径为3
mm的六边形矩阵内，集成了高质量、长期稳定的彩色滤波器。它们都允许信号频率达到
MHz范围。为了减小光电管的相互干扰，通过附加的结构，将各自独立的部分彼此隔离开。
MTCS系列高级Jencolour真彩色传感器，是新一代的三原色颜色传感器，这些传感器不含铅，完全符合DIN 5033标准下的三色刺激数值(tri-stimulus value)功能。这些彩色传感器的色彩测量精度高于人眼，模仿人眼的光谱响应，以比人眼快10,000
倍的精确探测。每一种色彩传感器都采用LCC8封装，可与任何无铅技术工艺结合。其微结构滤波器层被选作干涉滤波器，这使得带通范围内的传送很快，抗老化，抗机械和热影响，稳定性高，Jencolour系列彩色传感器采用严密监视工艺下的更高焊接温度制造，因而排除了滤波器性能的不一致，为通用彩色探测和颜色测量方面的真彩色要求，提供了高技术的解决方案。
产品资料：
MTCSiCT（TO-5）下载此文件
MTCSiCS（SOP8）下载此文件
2、信号处理专用集成电路：
引脚可编程、多通道跨阻放大器MAZeT 开发了MTIxx系列多通道跨阻放大器，用来配合颜色传感器的使用，对小的光电流进行电流/电压转换。它有4/8/16/32通道的产品提供。每个器件有三级电阻
25 kOhm, 500 kOhm 或者 5 Mohm。这种器件适合光电流从 500 nA 到 5
µA或者 100 µA。
产品资料：
MTIxx系列多通道跨阻放大器
5、应用资料：
如果需要MCS3系列颜色识别应用，真彩色测量介绍，用MCS传感器再现显示屏的颜色介绍， MCS3和MSCi颜色传感器的颜色测量应用颜色传感器应用于光源质量控制整体三原色颜色传感器介绍，用户定制光传感器介绍，快速颜色和几何探测介绍等，这方面的应用资料，请联系SSTKJ公司！ |
|
|
| 产品名称: |
热释电红外传感器 |
| 产品规格: |
LHi968、PYD1998 |
| 产品介绍: |
SSTKJ公司提供的热释电红外传感器在热辐射能量发生改变时，会产生电荷变化。这个效应被用来探测红外辐射的变化。这些热释电传感器应用于人体移动探测器，被动红外防盗报警器，以及自动灯开关。基于同样的原理，热释电传感器通过红外吸收方法，应用于气体探测。
一、特点：
·低噪声，高响应度
·优异的共模平衡-双单元类型
·TO-39，TO-5封装
·各种滤波器窗口供宽带或者窄带应用
·单通道或者双通道器件
·双元或者四元器件应用于防盗产品
·单元器件带热补偿
二、典型应用：
·被动红外防盗报警：Lhi968，对强烈的白光以及电磁辐射具有优异的抗干扰性能。
·人体移动探测：
·天花板安装人体探测
·气体分析
·非接触红外测量
三、模拟输出热释电产品介绍：
1、双元探测器： 双元探测器包含两个单元，它们对共同的FET输出是反极性连接的。
型号：LHi944、LHi958、Lhi968、Lhi778、LHi874、LHi878
2、四元探测器：四元探测器包含四个单元，两个输出，这两个独立的通道使信号的处理避免错误报警
型号：Lhi1148、Lhi1548
3、天花板安装类型：这类探测器具备独特的结构适合天花板安装设计，它们包含两个或者四个不同的单元，同一个FET输出通道。
型号：LHi906、LHi1128、PYQ1398
4、单元探测器：这类带FET输出的探测器，具有不同的尺寸，自带热补偿，专门的窄带红外滤波窗口
型号：LHi807、LHi807TC、PYS4198TC
5、双通道探测器：这些特殊的设计包含两个单元探测器，TO-5封装。每个单元探测器具备独立的滤波器合输出通道，各种窄带滤波器可以选择。
型号：LHi814G1/G20、LHi814G2/G20、PYS3228TC
PYS3228TC是LHi814带温度补偿的版本！！！！
三、PYD1998数字输出热释电产品介绍：
PYD1998是第一个数字输出热释电产品传感器，它是集成了A/D转换器、内部放大器、控制单元，直接和外部微处理器连接，而不需要额外的外围元件的双元探测器，3－pins
TO-5封装。节省空间，增加EMI抗电磁干扰能力。
四、有关热释电红外传感器在NDIR气体分析方面的应用，请查阅《NDIR红外气体传感器》。
五、热释电防盗报警，运动控制应用的相关电路设计原理、频率响应范围应用笔记，请联系！ |
|
|

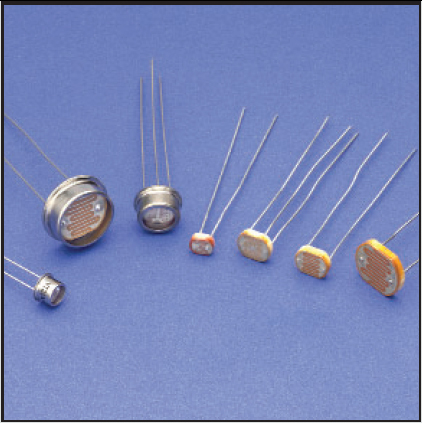

| 产品名称: |
VT系列光敏电阻 |
| 产品规格: |
VT33N2 |
| 产品介绍: |
SSTKJ公司提供的光敏电阻VT33N2系列是一种光电效应半导体器件,它能提供很经济实用的解决方案,应用于光存在与否的传感器以及光强度的测量等领域.
一.
特点:
·最低价格可见光探测器
·具有低价格塑料封装和金属封装(TO-46,TO-5,TO-8)
·对很暗的光线(月光)以及很强烈的光线(阳光直射)都能响应
·宽动态范围:电阻值在无光和有光之间,有几倍的变化
·很低的噪声失真
·50-400伏最大使用电压,适合在120/240伏交流电下使用
·提供中心抽头双单元结构以及特殊可选的电阻值范围,适合特殊应用场合
·很容易用于直流或者交流电路
·应用于可见光或者近红外光源,如LED,氖灯,荧光灯,
白炽灯,激光,火焰光,太阳光等
二.
典型模拟应用:
·摄像机曝光控制
·幻灯机自动聚焦
·色度测试设备,分析仪器
·显像密度计
三.
典型数字应用:
·自动灯调光器
·夜灯控制、街灯控制
·燃油器火焰信号输出
·燃烧控制
四.
产品分类介绍:
1.
VT系列
2.
A10系列
3.
A90系列
4.
B系列
5.
D系列
6.
M系列
7.
U系列
8. UV
Photocell紫外光敏电阻(350nm)
需要相关资料，请联系咨询！ |
|
|
| 产品名称: |
光电晶体管 |
| 产品规格: |
VTT系列 |
| 产品介绍: |
SSTKJ提供的光电晶体管，由光电二极管和放大器集成在一个硅片上，它解决了光电二极管的主要的缺点：单位增益，许多应用要求光电探测器具有大信号输出能力。光电二极管的信号可以用外部的运放进行放大，但是它不如光电晶体管经济实用。光电晶体管的典型增益为100到1500倍，它提高了模拟信号或者数字信号的输出。
光电晶体管可以用于环境光探测器，当在使用一个可控光源时（通常是IRED），它作为光隔离器，传送型光开关以及反射型光开关的探测单元。
一、特点：
·低价格可见光以及近红外光电探测器
·增益从100到1500倍
·适中的快速响应时间
·各种不同的封装形式:环氧树脂,TO-46等
·适合于可见光或者近红外光源，例如激光器、氖灯、荧光灯、火光、阳光等
·与常用的晶体管有相同的特性
二、典型应用：
·计算机/商用设备
·写保护控制
·页边距控制-打印机
·工业类
·LED光源-光笔
·安全系统
·安全保护
·消费类
·硬币计数器
·抽奖卡读卡机
·位置传感器-操纵杆
·遥控器-玩具,家电,音响/视频设备
·游戏机-激光
·照相机快门控制
三、产品分类介绍：
·.25"NPN光电晶体管：小区域、高速
VTT122xWW系列、VTT122x系列、VTT332xLA系列、VTT342xLA系列、VTT712x系列、VTT722x系列
·.04"NPN光电晶体管:中区域,高灵敏度
VTT121x系列、VTT900x、VTT910x
·.05"NPN光电晶体管：大区域，高灵敏度
VTT101x系列、VTT111x系列 |
|
|

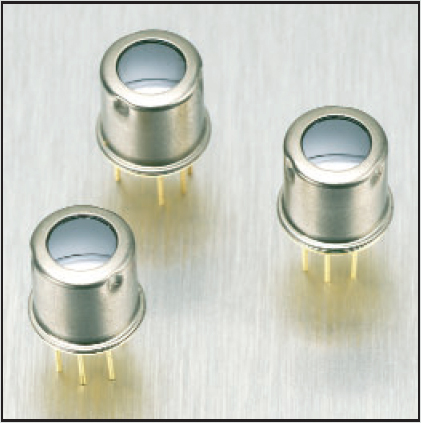

| 产品名称: |
热电堆红外测温传感器应用 |
| 产品规格: |
A2TPMI334l5.5OAA300、TPS334系列 |
| 产品介绍: |
SSTKJ公司提供的热电堆红外测温传感器直接感应热辐射，为非接触温度测量提供完美的解决方案，木哂写葱碌墓杌⒒导际醣Ｖち怂募玫某て谖榷ㄐ裕浅５偷奈露攘槊粝凳?极好的光电特性。热电堆红外传感器使非接触温度测量系统具备很低的价格。它不需要冷却，但在整个温度测量范围内能达到±1℃的精度。对于比较窄的温度测量范围，例如体温测量，精度可以达到±0.1℃。相关原理如下：
非接触红外测温技术可快速方便地测量物体的表面温度，不需要机械地接触被测物体而快速测得温度读数，能可靠地测量热的、危险的或难以接触的物体，而不会污染或损坏被测物体。红外测温有着响应时间快、非接触、使用安全及使用寿命长等优点，在产品质量控制和监测、设备在线故障诊断、安全保护以及节约能源等方面发挥了正在发挥着重要作用。
一切温度高于绝对零度的物体都在不停地向周围空间发出红外辐射能量。物体的红外辐射特性一辐射能量的大小及其按波长的分布一与它的表面温度有着十分密切的关系。因此,通过对物体自身辐射的红外能量的测量，便能准确地测定它的表面温度，这就是红外辐射测温所依据的客观基础。红外位于可见光和无线电波之间，红外波长常用微米表示，波长范围为0.7微米－1000微米，实际上，0.7微米－14微米波带用于红外测温。
红外测温由光学系统、光电探测器、信号放大器及信号处理、显示输出等部分组成。光学系统汇聚其视场内的目标红外辐射能量，视场的大小由测温仪的光学零件及其位置确定。红外能量聚焦在光电探测器上并转变为相应的电信号。该信号经过放大器和信号处理电路，并按照其内部的算法和目标发射率校正后转变为被测目标的温度值。有几个决定精确测温的重要因素，最重要的因素是发射率、视场、光学分辨率（光斑的距离和光斑的位置）。
发射率－所有物体会反射、透过和发射能量，只有发射的能量能指示物体的温度。自然界中存在的实际物体，几乎都不是黑体。所有实际物体的辐射量除依赖于辐射波长及物体的温度之外，还与构成物体的材料种类、表面粗糙度、理化结构、材料厚度、制备方法、热过程以及表面状态和环境条件等因素有关。因此，为使黑体辐射定律适用于所有实际物体，必须引入一个与材料性质及表面状态有关的比例系数，即发射率，该系数表示实际物体的热辐射与黑体辐射的接近程度，其值在零和小于1的数值之间。黑体是一种理想化的辐射体，它吸收所有波长的辐射能量,没有能量的反射和透过，其表面的发射率为1。根据辐射定律，只要知道了材料的发射率，就知道了任何物体的红外辐射特性。
视场－确保被测目标大于仪器测量时的光斑尺寸，目标越小，就应离它越近。当精度特别重要时，要确保目标至少２倍于光斑尺寸，建议被测目标尺寸超过视场大小的50%为好。如果目标尺寸小于视场，背景辐射能量就会进入测温仪，干扰测温读数，造成误差。相反，如果目标大于测温仪的视场，测温仪就不会受到测量区域外面的背景影响。
红外测温仪的光学系统从圆形测量光斑收集能量并聚焦在探测器上，光学分辨率定义为测温仪到目标的距离与被测光斑直径S之比（D：Ｓ）。比值越大，测温仪的分辨率越高，被测光斑尺寸也就越小。红外光学的最新改进是增加了硅透镜的近焦特性,可对小目标区域提供精确测量，还可防止背景温度的影响。
一、特点：
·应用在TO-39和TO-18封装
·单、双或者四单元
·8单元线性阵列和4X4矩形阵列，具备带多路复用的专用集成电路和各种各样的光学透镜
·优异的光电特性，极低的温度系数
·适合窄带和宽带应用的各种光学滤波器
·内置环境温度参考(热电阻)
·在整个红外光谱范围连续响应
·由于低内阻(<100kΩ)，对电磁脉冲(EMP)不敏感
·基于CMOS硅微机械技术
二、典型应用：
·非接触温度传感器，手持式或者工业测温仪
·轴承温度测量，工业生产现场测温
·电气设备：电缆接头、开关柜、变压器和电气面板的故障监测
·ＨＶＡＣ：监视空气分层、供／回记录、炉体性能
·汽车工业：诊断汽缸和加热／冷却系统
·温度传感器模块应用于微波炉、空调、吹风机、燃气灶具、烹调炉、烤面包炉、抽油烟机
·耳温枪或者体温表
·复印机、打印机的温度控制
·温度传感器阵列应用于空间温度测量(图像应用)
·带红外带通滤波器的传感器应用于红外吸收气体探测(CO2、CO、CH、NO等)
三、产品分类介绍：
1、单元热电堆探测器TPSXXX系列：不同的芯片尺寸和封装形式，灵活的硅棱镜选择，实现非接触温度测量和控制
型号：TPS333、TPS334、TPS434、TPS534、TPS535、TPS334L5.5、TPS334L10.6、各种滤波器资料,
2、双元和四元热电堆探测器TPS2XXX、TPS4XXX系列：每个单元可以装配各种红外光谱带通滤波器，通过红外吸收原理，能精确探测CO2、CO、CH气体的浓度
型号：TPS2534、TPS4339,详细资料青查阅《NDIR红外气体传感器-热电堆、热释电探测器的应用》
3、A2TPMI系列集成模块（重点推广产品）：
A2TPMI是一种集成了专用信号处理电路以及环境温度补偿电路的多用途红外热电堆传感器，这种集成红外传感器模块将目标的热辐射转换成模拟电压，而且具有温度控制的功能。A2TPMI完全由工厂进行校准，适合用户要求的规格，在预校准版本中，只有三个管脚是必须的：目标输出电压，电源和地。作为规格中的描述，由于A2TPMI具备偏置校准放大器和工厂校准环境温度传感器，与以前用分离元件做在一个印刷电路板上模块TPM模块相比，集成化的模块更充分地调整好了输出特性的温度精度，这使它成为多用途，紧凑的，高精度器件。为了放大高灵敏热电堆微伏到毫伏级的信号，用了一个高分辨率的可编程，低噪声放大器。一个带信号处理器的可调高精度环境温度传感器提供了与热电堆输出完美地匹配的精确环境温度补偿信号，在很宽的温度范围内，它使目标温度信号独立于环境温度，适合用户的测温要求。由于传感器和相关电路集成在一个TO-39封装内，A2TPMI是一种高效的，不受环境影响的器件，例如污染，潮湿以及电磁干扰环境等，建议新产品设计。我们现在备有A2TPMI334L5.5OAA060－60度、A2TPMI334L5.5OAA120－120度、A2TPMI334L5.5OAA300－300度、800度、1200度的红外测温模块。
5、热电堆线阵和矩阵探测器TPL、TPA系列：新的TPA-(矩阵)和TPL-(线阵)系列的多元热释电阵列传感器产品，具备一个光学棱镜,放大电路，和接口电路(包括多路复用器,环境温度传感器)，而且很完美组合在TO-39封装内，不需要现场校准，进行不间断温度测量。通常情况下，这种阵列传感器，是做成带外部数据存储器的PCB板模块来提供给用户的。这些TPA-和TPL-模块是被存储在EEPROM中的数据来预先校准的，在应用时，相关的微处理器读出这些校准数据信息，然后将传感器的信号转换成相应的目标温度。
型号：TPAM166L39、TPLM086L55、评估板套件 |
|
非接触温度传感器（红外温度传感器）：
 |
| 产品名称： |
热释温度传感器 TPS333 |
| 资料下载 |
|
 |
| 产品名称： |
热释温度传感器 TPS334 |
| 资料下载 |
|
 |
| 产品名称： |
热释温度传感器 TPS434 |
| 资料下载 |
|
 |
| 产品名称： |
热释温度传感器 TPS 534 |
| 资料下载 |
|
 |
| 产品名称： |
热释温度传感器 TPS535 |
| 资料下载 |
|
 |
| 产品名称： |
双元热释温度传感器 TPS 4339 |
| 资料下载 |
|
 |
| 产品名称： |
双元热释温度传感器 TPS 2534 |
| 资料下载 |
|
 |
| 产品名称： |
热释温度传感器 TS-1NMB |
| 资料下载 |
|
 |
| 产品名称： |
热释温度传感器 TS-1NAB |
| 资料下载 |
|
热电堆红外测温传感器直接感应热辐射，为非接触温度测量提供完美的解决方案，它的具有创新的硅基微机械技术保证了它的极好的长期稳定性，非常低的温度灵敏系数,极好的光电特性。热电堆红外传感器使非接触温度测量系统具备很低的价格。它不需要冷却，但在整个温度测量范围内能达到±1℃的精度。对于比较窄的温度测量范围，例如体温测量，精度可以达到±0.1℃。相关原理如下：
非接触红外测温技术可快速方便地测量物体的表面温度，不需要机械地接触被测物体而快速测得温度读数，能可靠地测量热的、危险的或难以接触的物体，而不会污染或损坏被测物体。红外测温有着响应时间快、非接触、使用安全及使用寿命长等优点，在产品质量控制和监测、设备在线故障诊断、安全保护以及节约能源等方面发挥了正在发挥着重要作用。
一切温度高于绝对零度的物体都在不停地向周围空间发出红外辐射能量。物体的红外辐射特性一辐射能量的大小及其按波长的分布一与它的表面温度有着十分密切的关系。因此,通过对物体自身辐射的红外能量的测量，便能准确地测定它的表面温度，这就是红外辐射测温所依据的客观基础。红外位于可见光和无线电波之间，红外波长常用微米表示，波长范围为0.7微米－1000微米，实际上，0.7微米－14微米波带用于红外测温。
红外测温由光学系统、光电探测器、信号放大器及信号处理、显示输出等部分组成。光学系统汇聚其视场内的目标红外辐射能量，视场的大小由测温仪的光学零件及其位置确定。红外能量聚焦在光电探测器上并转变为相应的电信号。该信号经过放大器和信号处理电路，并按照其内部的算法和目标发射率校正后转变为被测目标的温度值。有几个决定精确测温的重要因素，最重要的因素是发射率、视场、光学分辨率（光斑的距离和光斑的位置）。
发射率，所有物体会反射、透过和发射能量，只有发射的能量能指示物体的温度。自然界中存在的实际物体，几乎都不是黑体。所有实际物体的辐射量除依赖于辐射波长及物体的温度之外，还与构成物体的材料种类、表面粗糙度、理化结构、材料厚度、制备方法、热过程以及表面状态和环境条件等因素有关。因此，为使黑体辐射定律适用于所有实际物体，必须引入一个与材料性质及表面状态有关的比例系数，即发射率，该系数表示实际物体的热辐射与黑体辐射的接近程度，其值在零和小于1的数值之间。黑体是一种理想化的辐射体，它吸收所有波长的辐射能量,没有能量的反射和透过，其表面的发射率为1。根据辐射定律，只要知道了材料的发射率，就知道了任何物体的红外辐射特性。
视场，确保被测目标大于仪器测量时的光斑尺寸，目标越小，就应离它越近。当精度特别重要时，要确保目标至少２倍于光斑尺寸，建议被测目标尺寸超过视场大小的50%为好。如果目标尺寸小于视场，背景辐射能量就会进入测温仪，干扰测温读数，造成误差。相反，如果目标大于测温仪的视场，测温仪就不会受到测量区域外面的背景影响。
红外测温仪的光学系统从圆形测量光斑收集能量并聚焦在探测器上，光学分辨率定义为测温仪到目标的距离与被测光斑直径S之比（D：Ｓ）。比值越大，测温仪的分辨率越高，被测光斑尺寸也就越小。红外光学的最新改进是增加了硅透镜的近焦特性,可对小目标区域提供精确测量，还可防止背景温度的影响。
一、特点：
·应用在TO-39和TO-18封装
·单、双或者四单元
·8单元线性阵列和4X4矩形阵列，具备带多路复用的专用集成电路和各种各样的光学透镜
·优异的光电特性，极低的温度系数
·适合窄带和宽带应用的各种光学滤波器
·内置环境温度参考(热电阻)
·在整个红外光谱范围连续响应
·由于低内阻(<100kΩ)，对电磁脉冲(EMP)不敏感
·基于CMOS硅微机械技术
二、典型应用：
·非接触温度传感器，手持式或者工业测温仪
·轴承温度测量，工业生产现场测温
·电气设备：电缆接头、开关柜、变压器和电气面板的故障监测
·ＨＶＡＣ：监视空气分层、供／回记录、炉体性能
·汽车工业：诊断汽缸和加热／冷却系统
·温度传感器模块应用于微波炉、空调、吹风机、燃气灶具、烹调炉、烤面包炉、抽油烟机
·耳温枪或者体温表
·复印机、打印机的温度控制
·温度传感器阵列应用于空间温度测量(图像应用)
·带红外带通滤波器的传感器应用于红外吸收气体探测(CO2、CO、CH、NO等)
三、产品分类介绍：
1、单元热电堆探测器TPSXXX系列：不同的芯片尺寸和封装形式，灵活的硅棱镜选择，实现非接触温度测量和控制
型号：TPS333、TPS334、TPS434、TPS534、TPS535、TPS334L5.5、TPS334L10.6、各种滤波器资料,
2、双元和四元热电堆探测器TPS2XXX、TPS4XXX系列：每个单元可以装配各种红外光谱带通滤波器，通过红外吸收原理，能精确探测CO2、CO、CH气体的浓度
型号：TPS2534、TPS4339
3、TPM系列热电堆模块(分离元件组合）：
为便于应用，模块带一个单元热电堆传感器，PCB电路板，信号放大电路和环境温度补偿电路。这个模块是完全校准的，即插即用。多种温度测量范围和光学系统备选。多数模块都是用户定制的。
型号：TPM模块资料、TPML1模块资料
4、A2TPMI系列集成模块（重点推广产品）：
A2TPMI是一种集成了专用信号处理电路以及环境温度补偿电路的多用途红外热电堆传感器，这种集成红外传感器模块将目标的热辐射转换成模拟电压，而且具有温度控制的功能。A2TPMI完全由工厂进行校准，适合用户要求的规格，在预校准版本中，只有三个管脚是必须的：目标输出电压，电源和地。作为规格中的描述，由于A2TPMI具备偏置校准放大器和工厂校准环境温度传感器，与以前用分离元件做在一个印刷电路板上模块TPM模块相比，集成化的模块更充分地调整好了输出特性的温度精度，这使它成为多用途，紧凑的，高精度器件。为了放大高灵敏热电堆微伏到毫伏级的信号，用了一个高分辨率的可编程，低噪声放大器。一个带信号处理器的可调高精度环境温度传感器提供了与热电堆输出完美地匹配的精确环境温度补偿信号，在很宽的温度范围内，它使目标温度信号独立于环境温度，适合用户的测温要求。由于传感器和相关电路集成在一个TO-39封装内，A2TPMI是一种高效的，不受环境影响的器件，例如污染，潮湿以及电磁干扰环境等，建议新产品设计。
5、热电堆线阵和矩阵探测器TPL、TPA系列：新的TPA-(矩阵)和TPL-(线阵)系列的多元热释电阵列传感器产品，具备一个光学棱镜,放大电路，和接口电路(包括多路复用器,环境温度传感器)，而且很完美组合在TO-39封装内，不需要现场校准，进行不间断温度测量。通常情况下，这种阵列传感器，是做成带外部数据存储器的PCB板模块来提供给用户的。这些TPA-和TPL-模块是被存储在EEPROM中的数据来预先校准的，在应用时，相关的微处理器读出这些校准数据信息，然后将传感器的信号转换成相应的目标温度。
型号：TPAM166L39、TPLM086L55、评估板套件
|
 |
|
