ALEPH(艾礼富)干簧管日本ALEPH艾礼富干簧管/继电器/电子元件/传感器目录下载



HYR2034 通用型

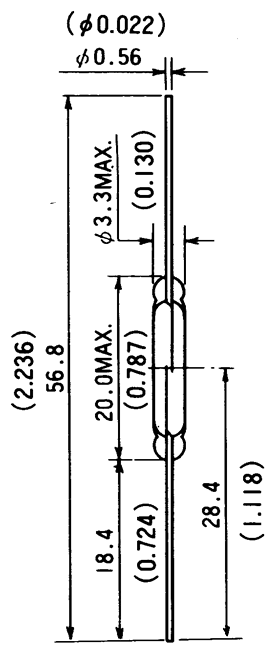

规格 尺寸
项目 参数
触点形式 1A
触点位置 *1 C
触点材料 3
触点最大额定功率 10W
最大开关电压 200VDC
最大开关电流 0.5A
最大初始触点电阻 100mΩ
启动值 (AT) 15-70
最小释放值 (AT) 6
最小切断电压 *2 300VDC
最大触点电容 0.4pF
最小绝缘阻抗 1010Ω
典型谐振频率 2.2kHz
电气寿命(阻抗负载) 3x107 (10mVDC, 4µA)
25x106 (20VDC, 0.5A)
特点 通用型

  1. C: 中心间隙 O: 偏离中心间隙
  2. 切断电压规范以接通灵敏度为25AT或更高值为基础。灵敏度低于25AT之开关资料,请向SUNSTAR电子查询。HYR4000、HYR5000、HYR9000系列规定以最低AT接通灵敏度为基础。
  3. 铑层上覆盖一层氧化钌。
  4. 铂层上覆盖一层氧化钌。



测试线圈- TC-0502 尺寸
匝数 5,000
线号 AWG #40
线圈阻抗 420Ω





干性开关

描述 型号 外观 详情
通用型开关
开关额定功率10watt,用途广泛,包括开关讯号负载、驱动机电继电器。
HYR 1532
HYR 2001
HYR 2034
HYR 4001
HYR 5051
超微型开关
连玻璃封壳长度9.5至12mm,这种开关占用的空间很小,用途包括微型磁簧继电器、键盘等。
HYR 1002
HYR 1003
大功率开关
开关额定功率20~70watt之间,可用于开关市用电源,即110VAC或者220VAC电源。
HYR 1531 (供110 VAC)
HYR 2003-1 (供 220 VAC)
HYR 2003-2 (高电能)
HYR 2016 (供大于220 VAC使用)
高压断路开关
额定切断电压为1000至2000V。具有可切断高达15KV额定电压的干簧管亦有供应,体积较大。
.
HYR 1559
HYR 2016
HYR 5006
HYR 5007
HYR 5008
高绝缘阻抗开关
具有的额定L.R.(绝缘阻抗)超过10E+13Ω
HYR 2010
低热能EMF及RF开关
所具有的额定热能电动热(EMF)低至5μv/°C(其它开关大约为40μv),这种开关经常用于测试设备重。由于他们具有低插入损耗特性,亦被用于RF场合。
HYR 2011
大浪涌电流开关
可用于开关白炽灯或没有外部限流电阻的容性负载。
HYR 1506
接近差动开关
具有触点之间闭合或打开的磁滞量小特点。
HYR 2031-1
“C”型开关
特点市具有先断开后接通之单级双投(SPDT)触点
HYR 1554
HYR 1555
HYR 4003
水银接点干簧管


描述 型号 外观 详情
采用装在玻璃封壳内及高纯度压力氢(H2)中的水银这种开关具有无跳动开关、触电阻抗小且稳定、大功率触电定额、高压断路及工作寿命长的特点。 HYR 9001 (通用型)
HYR 9001-1 (高压断路型)
HYR 9004-9 (高绝缘阻抗)
HYR 9004-1 (所有位置)
HYR 9005-1 (高工作速度型)
HYR 9005-9 (高绝缘阻抗型)







型号 尺寸(mm) 接触方式 最大功率(W) 最大开关电压(V) 最大开关电流(A) 特点 文档
HYR1002 2.4×9.5 1A 0.3 28 0.01 超微型 pdf下载
HYR1003 1.9×12.1 1A 3 28 0.11 超微型 pdf下载
HYR1506 2.85×16.2 1A 10 100 0.5 高浪涌电流型 pdf下载
HYR1531 2.5×14.2 1A 20 200 0.5 大功率 pdf下载
HYR1532 2.2×14 1A 10 250 0.5 通用型 pdf下载
HYR1554 3.4×16 1C 3 100 0.25 单极双投 pdf下载
HYR1555 2.7×14.3 1C 3 100 0.25 单极双投 pdf下载
HYR1559 2.3×14.2 1A 10 500 0.5 高切断电压 pdf下载
HYR2001 2.5×20 1A 10 200 0.5 通用型 pdf下载
HYR2003-1 2.9×20 1A 70 220 0.7 大功率 pdf下载
HYR2016 2.6×21 1A 25 1000 1 大功率\高切断电压 pdf下载
HYR2034 3.3×20 1A 10 200 0.5 通用型 pdf下载
HYR4001 5.4×36 1A 15 250 1 通用型 pdf下载
HYR4003 5.8×38 1C 10 250 0.5 单极双投 pdf下载
HYR5006 5.6×50 1A 25 2000 0.5 高切断电压 pdf下载
HYR5007 5.6×50 1A 25 3500 0.5 高切断电压 pdf下载
HYR5051 5.6×50 1A 15 250 3 通用型 pdf下载
HYR5051 5.6×50 1A 15 250 3 通用型 pdf下载
