磁阻传感器模块/电子罗盘

模块

DRM4000盲区推估模块

此盲区推估模块为用于个人导航的最佳选择,内含有3轴陀螺仪、3轴加速计、3轴磁力计和气压高度表,且内置世界地磁模型,与GPS有效结合能提供更稳定更准确的导航信号

数据表单 (pdf) 202k

HMR2300 智能数字磁力计

HMR2300 三轴智能数字磁力计可以测量磁场的强度和方向,并通过RS232/485直接将x,y,z的数据传到计算机。磁场范围+/-2高斯,分辨率为67毫高斯。

数据表单 (pdf) 190k

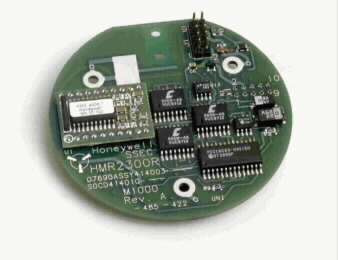

HMR2300r 三轴捷联式磁力计

HMR2300r 是一个2.83"的圆形HMR2300,设计用以替换航空航天应用中的大型磁通磁场传感器。另外还有55bytes的EEPROM用于数据保存和一个RS422/485输出。

数据表单 (pdf) 220k

HMR3000 数字罗盘模块

HMR3000 是一种电子罗盘,能够指示方向,斜率和转动信息。方向精度为0.5度,分辨率为0.1度。斜率范围为+/-40度。RS232/485 NMEA模式下输出刷新频率为20Hz。

用户手册 (pdf) 75.7k

HMR3200 数字双轴罗盘和HMR3300 数字三轴斜率补偿罗盘

霍尼韦尔的HMR3200/HMR3300是用于导航和制导系统的电子罗盘解决方案模块。霍尼韦尔的磁阻传感器被用于HMR3200/HMR3300以达到小尺寸,固态罗盘的可靠性和精度。HMR3200/HMR3300,非常易于集成到使用ASCII格式的UART或SPI接口的系统中。HMR3300具有三轴磁场测量,并采用两轴加速度传感器作为倾角补偿,从而使倾角测量范围达到± 60°。HMR3200 是两轴磁阻模块,在垂直和水平方向的性能被优化。

数据表单 (pdf) 80k

HMR3400 三轴倾斜补正电子罗盘

HMR3400 是专门为航海和精确指南应用而设计的一种数字罗盘解决方案。采用磁阻传感器技术连同一个MEMS加速度计,可以提供一个微型、可靠的倾斜补偿电子罗盘。尺寸小,封装在一个0.6×1.5英寸的PCB上。适用于大批量OEM装配。

数据表单 (pdf) 370k

HHMR3500真正的三轴数字电子罗盘

HMR3500是全球第一款真正意义上的三维数字罗盘模块,可以任意安装或应用于任何倾斜的位置。航向精度1度,能提供俯仰和侧滚焦度,数据刷新率50Hz,全固态结构,无液态传感器。


数据表单 (pdf) 370k

HG1171惯性测量单元(IMU)

HG1171是六自由度(6DF)惯性测量产品(IMU), 内含三轴加速度传感器及三轴陀螺仪, 可以测量三维旋转速度和加速度输出, 广泛应用于车辆及其他运动系统的稳定性控制。


数据表单 (pdf) 247k

电子罗盘被广泛应用于各个领域,比如:GPS终端,GPS汽车自主导航,车载卫星通信,卫星有线电视转播,“动中通”技术,雷达天线的定向,车载无线电测向,遥感遥测,舰船导航,无人机与飞行器的导航,海洋探测,矿产、石油钻井测控等
HMR3000三轴电子罗盘 详细资料下载

精度0.5°分辨率0.1°数字输出为标准RS232/485,三轴-固态, 捷联式设计,灵敏度高、响应时间快,具有补偿功能,尺寸小,功率低“即插即用”使用方便,用途广泛。
应用包括: 雷达定向、卫星天线、船用电子罗盘、浮标和水下装置的定位、钻井设备、姿态参照、远程动力运载工具的导航、航空电子罗盘、与GPS集成用于死区推估和车辆导航。

HMR2300智能数字磁力仪(磁场计) 详细资料下载

三轴智能数字磁力仪HMR2300通过RS232/485直接将x,y,z的数据传到计算机。磁场范围+/-2高斯,分辨率为67毫高斯。小尺寸, 固态,补偿远磁场的影响,内置HMC磁传感器元件,用3轴磁场信号,来检测和分类铁物体。
应用包括 :用于电子罗盘和导航的航向传感、实验室/原型设计工具,虚拟现实系统中物体移动的跟踪,车辆遥控检测(侧滚/俯仰/航向)、过程控制、交通工具探测传感:汽车、飞机、有轨电车、保安系统。

HMR3100双轴电子罗盘模块 详细资料下载
电子罗盘模块HMR3100成本低,固态,数字接口,简单方便,空间面积小,19mm x 19mm,低功率睡眠模式(<1uA),电池兼容(2.7 至5 V),内置校准程序,精确度+/- 5度。
应用包括:车辆电子罗盘、手持电子器械、望远镜定位、航行系统、导航,家用电子产品。
HMR2300r智能数字磁力仪 详细资料下载
HMR2300r是一个圆形智能数字磁力计,符合MIL(军用)-标准-810E的要求数字输 出:RS232或RS485,微控制器型,配有置位/复位和偏置校准电路,测量±2高斯, 1% 精度, 70 微高斯分辨率.单电源操作6.4-15V,(<35mA)。
应用包括: 指南、导航和方位的航向传感.用于航空和海运AHRS (空间方位角和参照系统), 和GPS的后备系统,无人驾驶车、遥控操作车、无人飞机,卫星的导航和姿态控制,航空电子技术和航海、替换磁通门。

HMR3000三轴电子罗盘 详细资料下载

精度0.5°分辨率0.1°数字输出为标准RS232/485,三轴-固态, 捷联式设计,灵敏度高、响应时间快,具有补偿功能,尺寸小,功率低“即插即用”使用方便,用途广泛。
应用包括: 雷达定向、卫星天线、船用电子罗盘、浮标和水下装置的定位、钻井设备、姿态参照、远程动力运载工具的导航、航空电子罗盘、与GPS集成用于死区推估和车辆导航。

HMR2300智能数字磁力仪(磁场计) 详细资料下载

三轴智能数字磁力仪HMR2300通过RS232/485直接将x,y,z的数据传到计算机。磁场范围+/-2高斯,分辨率为67毫高斯。小尺寸, 固态,补偿远磁场的影响,内置HMC磁传感器元件,用3轴磁场信号,来检测和分类铁物体。
应用包括 :用于电子罗盘和导航的航向传感、实验室/原型设计工具,虚拟现实系统中物体移动的跟踪,车辆遥控检测(侧滚/俯仰/航向)、过程控制、交通工具探测传感:汽车、飞机、有轨电车、保安系统。

HMR3100双轴电子罗盘模块 详细资料下载
电子罗盘模块HMR3100成本低,固态,数字接口,简单方便,空间面积小,19mm x 19mm,低功率睡眠模式(<1uA),电池兼容(2.7 至5 V),内置校准程序,精确度+/- 5度。
应用包括:车辆电子罗盘、手持电子器械、望远镜定位、航行系统、导航,家用电子产品。
HMR2300r智能数字磁力仪 详细资料下载
HMR2300r是一个圆形智能数字磁力计,符合MIL(军用)-标准-810E的要求数字输 出:RS232或RS485,微控制器型,配有置位/复位和偏置校准电路,测量±2高斯, 1% 精度, 70 微高斯分辨率.单电源操作6.4-15V,(<35mA)。
应用包括: 指南、导航和方位的航向传感.用于航空和海运AHRS (空间方位角和参照系统), 和GPS的后备系统,无人驾驶车、遥控操作车、无人飞机,卫星的导航和姿态控制,航空电子技术和航海、替换磁通门。
HMR2003三轴磁力仪 详细资料下载
HMR2300r是一个圆形智能数字磁力计,符合MIL(军用)-标准-810E的要求数字输出: RS232 或RS485,微控制器型,配有置位/复位和偏置校准电路,测量范围±2 高斯, 1% 精度, 70 微高斯分辨率.单电源操作6.4-15V,(<35mA)。
应用包括: 指南、导航和方位的航向传感.用于航空和海运AHRS (空间方位角和参照系统), 和GPS的后备系统,无人驾驶车、遥控操作车、无人飞机,卫星的导航和姿态控制,航空电子技术和航海、替换磁通门。
HMR3200双轴电子罗盘 详细资料下载
双轴数字罗盘HMR3200体积小,分辨率0.1°精度1°重复性0.5°,直接与微控制器连接,UART 串行输出,功率低: 6-15V 电源,可用电池操作,可水平或垂直安装,硬铁校准可消除大型铁质物体造成的磁偏置。
应用包括:电子罗盘定向,航海导航和无人驾驶飞行器导航,卫星天线定位,GPS系统死区推估,姿态控制,激光测距仪,平台水平度。。
HMR3300三轴电子罗盘 详细资料下载
三轴斜率补偿数字罗盘HMR3300,小巧(25mm*34mm)精确(1°-3°的航向精度,0.1°的航向分辨率,0.5°的航向可重复性)可靠,有倾斜补偿和硬铁校准,USART 串行输出直接连接到控制计算机。
应用包括:罗盘航向传感器,配有卓越的套件,可用于航海导航和无人驾驶飞行器导航,GPS死区推估,姿态参照系统, 卫星天线定位,平台调平,激光测距仪。
HMR3400电子罗盘模块 详细资料下载
霍尼韦尔HMR3400是设计供航行和精密使用的一个数字化指南针解决办法,在传感器的基础上提供可靠的倾角补偿的电子指南针的一台备忘录加速表。HMR3400透过有磁的传感器解决办法保持产品卓越和性能,这些非常可靠。
HMR3500 电子罗盘模块 详细资料下载
HMR3500是全球第一款真正意义上的三维数字罗盘模块,可以任意安装使用,无论倾斜多少都可以。航向精度是1°,分辨率0.1°,重复精度0.5°。
主要用于:无人车辆驾驶、天线阵、武器瞄准、陆地和海洋导航、激光测距、运动轨迹、磁异常检测、摄像头控制等。
磁传感模块HMR4001 详细资料下载
HMR4001是利用Honeywell的HMC1512磁传感芯片制成的高精度、低成本、单轴传感器模块。模拟输出,6~20VDC宽电压供电,精度0.02mm,重复精度0.05mm,工作温度-40℃~+85℃,尺寸小,利于集成。
应用包括 :线性位移测量、位置测量、角位移测量、接近开关
HMR4007线性位置传感器模块 详细资料下载
提供的HMR4007是一种高分辨率的电子线性位置传感器模块,可用于测量大范围的线性位置。其特点包括高灵敏度,上电即知位置,在传感器与磁铁之间能允许有较大的空间,并可采用高灵敏度的低成本的磁铁(如:镍铬合金或陶瓷)。
应用包括 :位移测量、位置测量、替换电位计和分压计、水泵流量控制。
HMR3300-232demo开发板 详细资料下载
HMR3300体积小,精度高,价格又低。具有很高的使用价值。但HMR3300输出形式为UART,而很多用户更习惯于RS232形式。因此在使用的过程中产生诸多不便,为了更方便的使用HMR3300,特别开发制作了HMR3300-232 demo开发板,由UART转换为RS232接口,尺寸为41*26mm,直流6~15V供电,,并且可以选择HMR3300的供电模式,5V或6~15V。单排自锁插座。成本低,性能可靠,非常方便使用。



TCM2-20/50—三维电子罗盘 详细资料下载
美国PNI公司具有多年生产电子罗盘的经验,其产品在汽车罗盘市场占有绝对优势。TCM2三维电子罗盘是PNI家族中的佼佼者,是PNI公司多项先进技术的结晶,它采用PNI专利的倾斜传感技术,去掉了传统方式下的机械“万向节”,使整个产品完全电子化,不再有可移动部分,大大地提高了产品的可靠性和适用范围。TCM2内部由三个磁场计、一个两轴高精度倾斜传感器,一个温度补偿计、微处理机和相关接口电路组成,通过内部独有的软件可改正软、硬铁所产生的磁场干扰,使TCM2在任何环境中都能正常使用和工作,可以毫不夸张地说:TCM2三维电子罗盘是罗盘导航应用中的一次革命。
TCM2.5 三维全固态电子罗盘 详细资料下载
TCM2.5是时下PNI公司最初系列产品TCM2的替代品。它可以给用户提供改良精度和性能指标的罗盘航向、倾斜角和磁力计测量值。它与TCM2具有完全一样大小、一样10针RS-232接口连接器和完全与TCM2 ASCII协议兼容等优点。这些特点使得TCM2.5是现有的要求同TCM2系列产品兼容的应用的理想选择。
TCM2.6 三维全固态电子罗盘 详细资料下载
TCM2.6具有所有TCM2.5现有的功能,但TCM2.6却只有TCM2.5一半的体积和一半的重量,因此TCM2.6被更广泛的应用于日趋小型化设计的系统当中。尤为突出的是,TCM2.6的工作温度范围达到 -40℃到+85℃,储存温度达到-40℃到+125℃。 TCM2.5集成三轴磁场传感单元,两轴倾角传感和方向罗盘于单个模块中。优点包括同现有系统兼容、低功耗、所有条件下强大的信号去噪能力和大的磁场测量范围。
TCM3 三维全固态电子罗盘 详细资料下载
继美国PNI公司推出了TCM2电子罗盘之后,PNI又推出一系列升级换代产品,其中以TCM3最受用户所推崇。TCM3是一款倾斜范围高达±80°,高精度数字输出的罗盘模块。此产品带有硬磁、软磁及倾角补偿,罗盘输出校准后的高精度测量值。TCM3集成拥有PNI专利技术的三轴磁通门,通过中央处理器实时解算航向,以及使用三轴加速度计对大范围内的倾斜角进行航向补偿,使得在极其恶劣的环境下也能提供准确的航向数据。TCM3体积小、功耗低,在天线稳固、车辆、系统集成等众多领域得到广泛应用。
PNI电子罗盘模块TCM5 详细资料下载
TCM5是PNI罗盘模块中的最终版本,它可以在任何方向上提供精确的航向信息。这种微型的、简洁的模块提供360度整个旋转范围和完全灵活的应用,允许将其安装固定在多种方向和位置。这些优点使得TCM5是世界上任何地方需要最高精度最好性能应用场合的理想选择。



  磁敏元件/磁阻传感器



霍尔元件

ATS276,277

A3144

UGN3503





SS400

SS490





检钞、验钞

MRS-F-11

MRS-F-21

MRS-G-06

MRS-H-06

  磁场传感器



集成磁场

GMRB6

GMRC6

ZMY20

AD22151

  磁簧开关(干簧管)



日本ALEPH

HYR1002

HYR1003

HYR1532

HYR1554

HYR1555

HYR2003-1

HYR9001-1


俄罗斯MKA MKA-XXXX MKA-07101 MKA-10109 MKA-14103
MKA-16101 MKA-20101 MKA-50201
日本OKI ORD229 ORD9216 ORD228VL
ADI产品系列                                    磁场传感器
器件 后缀 管脚 电压范围
(V)
工作电流
(mA)
Trise/Fall
(µS)
共模域
(µT)
差模域
(µT)
低速范围
(RPM)
高速范围
(RPM)
工作点精度
(mm)
说明
AD22151 YR 8 4.5~6 10 3 0~400 4~75 15 4000 0~3.5 可设置增益,线性输出





 Infineon产品系列

型号 封装 电源电压(V) 方向精度 工作温度 类型 描述
GMR B6 6-SMD +5~+7 180 -40~+150 磁场方向而非密度 惠斯通电桥全桥
GMR C6 6-SMD +5~+7 360 -40~+150 磁场方向而非密度 两交叉半桥





 Zetex产品系列

器件 封装 电源电压(V) 典型输出电压
(mV/V)
典型桥阻抗
(Ω)
灵敏度
(kA/m)
最大偏移电压(mV/V) 内部磁体 描述
ZMY20 SOT223S 12V 20 1.7 4.7 ±1.0 输出电压与磁场强度成正比
ZMY20M SOT223S 12V 18 1.7 5.5 ±1.5 输出电压与磁场强度成正比





     磁传感器:
  磁传感器SEN-R65SEN-R65
高灵敏度:150微高斯宽量程:+/-11高斯低功耗(电池供电):3VDC,〈500μA或 5VDC 高精度:2度线性度:0.6% 体积小:6.3x2.3x2.2 mm 工作频率:175 kHz DRDY设置数据等待时间:20-50 mS(低电平到高电平)无需标定
  资料手册下载
应用资料下载
配套方案下载


  磁传感器SEN-LSEN-L
低功耗:小于500 uA@3VDC 体积小:14×4mm 宽量程:±550 uT(±5.5高斯) 高灵敏度:O.0055uT(0,000055 高斯) 外部零件:每1096ASIC传感器配两个电阻器两头引线结构
  资料手册下载
应用资料下载
配套方案下载


  磁传感器SEN-S65SEN-S65
低功耗:小于500 uA@3VDC 体积小:14×4mm 宽量程:±550 uT(±5.5高斯) 高灵敏度:O.0055uT(0,000055 高斯) 外部零件:每1096ASIC传感器配两个电阻器两头引线结构
  资料手册下载
应用资料下载
配套方案下载

     磁传感器专用驱动IC:
  驱动芯片11096
应用范低电流:﹤500Ua 在3VCD ﹤1Ua 游态模式完备的3轴磁式感应驾驶器采样速率:2000次/秒全数字接口,SPI协议,放大驱动功能高灵敏电压 2.2 到5.0V 工作温度:-20~70° 工作频率:175KHZ
  资料手册下载
应用资料下载
配套方案下载
