摩托车指南针解决方案 2009-7-3

产品特点:
功能强大,指示准确,使用环保;
具体功能有时间显示,方位指示,大气压力指示,天气预报,
温湿度指示,光感检测,风力发电/充电等;
具有硬磁补偿功能,可适应不同环境;


产品描述:
该产品是安装于摩托车仪表盘并应用了各类传感器测量环境参数的检测仪表。并具有风力发电功能,这样摩托车在行进过程中,风力所发的电即可向电池充电,又可向电路供电,可减少使用外部充电器充电次数,方便用户,环保节能。

产品应用:
摩托车仪表等。

产品规格:
供电:3.7V可充电锂电池,配外部充电器;
工作电流:10mA ;
静态电流:20uA ;
指南针:8方位字符指示;
温度精度:+/-0.50C;
温度精度:+/-3%RH;
天气预报功能:多云,晴,下雨。
其它功能:时间,光感,风力发电等。

各类指南针模块解决方案 2009-7-3

产品特点:
模块体积小,可靠性高;
接口丰富,有RS232,TTL,SPI等接口;
具有硬磁补偿,正北校准等功能,可适应不同环境。


产品描述:
本模块主要由高可靠性单片机和PNI公司高可靠性的磁通传感器及驱动芯片组成,集成度非常高,实现了高可靠性、高精度、强抗磁场干扰的数码电子罗盘功能,非常方便各种产品快速增加电子罗盘功能

产品应用:
后视镜方向指示,车载指南针,运动表指南针等。

产品规格:
供电:5V;
工作电流:10mA ;
指南针精度:2度;
指南针分辨率:1度或0.1度。



高精度倾角模块解决方案 2009-7-3

产品特点:
精度高,稳定好;
可输出俯仰角, 翻滚角。

产品描述:
该模块是一款可以测量物体姿态的倾角模块。其工作原理是通过重力加速度方式得出倾斜角度。可广泛应用于各种需要检测物体动态或静态时的姿态产品中。

产品应用:
水平仪,测倾仪等。

产品规格:
供电:12V/DC;
工作电流:15mA ;
工作温度:–40 0C ~ +85 0C;
倾角性能
 ● 倾角范围:  +/-90O;
 ● 倾角精度(0 O ~300): 0.03O;
 ● 倾角精度(0 O ~600): 0.06O;
 ● 倾角分辨率:  0.01O;

带语音报向功能盲人拐杖解决方案 2009-7-3

产品特点:
体积小,使用方便;
可语音报向;
具有硬磁补偿功能,可适应不同环境。

产品描述:
语音报向功能是一个电子定向系统,可在任何时间和场合标定方位,并以语音播报出8个方位。特别适用于盲人朋友户外出行时辨别方向,从而使之有了方向感,为他们的生活带来了方便,更可方便老人或者旅游出行。

产品应用:
盲人拐杖,手持设备方向指示等。

产品规格:
供电:2节5号电池;
工作电流:10mA ;
静态电流:20uA ;
语音报向:8个方位报向;
尺寸:18mm圆板。

带语音报向功能盲人表解决方案 2009-7-3

产品特点:
体积小,使用方便;
可语音报向,报时;
具有硬磁补偿功能,可适应不同环境。

产品描述:
语音报向功能是一个电子定向系统,可在任何时间和场合标定方位,并以语音播报出8个方位。特别适用于盲人朋友户外出行时辨别方向,从而使之有了方向感,为他们的生活带来了方便,报时功能具备正点报时、闹铃功能,可以在任何时段语音播报当时时间。更加方便了老人或者旅游出行。

产品应用:
盲人表,手持设备方向指示等。

产品规格:
供电:3V纽扣电池;
工作电流:10mA ;
静态电流:20uA ;
指南针精度:3度;
语音报向:8个方位报向;
语音报时:任何时段报时。

带电子指南针军表解决方案 2009-7-3

产品特点:
体积小,使用方便;
采用高亮LED指示方位兼背光功能;
具有硬磁补偿功能,可适应不同环境。

产品描述:
该方案是在机械手表的基础上12个高亮LED灯,通过按键切换指南针功能和背光功能。在指南针状态下,手表对准不同的方向时,对应的LED灯亮,适合野外运动时,做方位参考。而做背光功能时,全部LED灯亮,并定时关LED灯,以省电。

产品应用:
带电子指南针军表等。

产品规格:
供电:3V纽扣电池;
工作电流:5mA ;
静态电流:20uA ;
指南针:12灯指示;

车载仪表盘电子指南针解决方案 2009-7-3

产品特点:
结构简单,可直接嵌入汽车仪表盘;
具体功能有时间显示,高度显示,指南针指示及汽车当前姿态指示;
具有硬磁补偿功能,可适应汽车内复杂环境。

产品描述:
该产品是放置于汽车仪表盘的一款产品,其具有四合一的环境功能指示,可方便架车者了解汽车的当前姿态。

产品应用:
车载仪表盘方向指示等。

产品规格:
供电:车载12V电源;
工作电流:30mA ;
静态电流:20uA ;
指南针精度:3度;
其它功能:时间,高度,倾角等。



便携式车载指南针解决方案 2009-7-3

产品特点:
可固定安装及随身携带,使用方便;
具体包括电子指南针,温度指示,高度指示等功能;


具有硬磁补偿功能,可适应不同环境。

产品描述:
该产品是一款即可以放置于汽车内也可以随身携带的指南针产品,可方便用户驾车出游,及野外旅行,这样在陌生的地方也不会迷路,并知道当前的方向,当地的温度和高度。是一款出行的好帮手。

产品应用:
车载指南针等。


供电:3.7V可充电锂电池;
工作电流:10mA ;
静态电流:20uA ;
指南针精度:3度;
温度精度:2度;
高度精度:视天气不同有变化。

手持电子指南针解决方案 2009-7-3


产品特点:
体积小,功能多;
带时间,温度指示,方便用户了解当前时间和环境温度;
带方位数字指示及字符指示;
具有硬磁补偿功能,可适应不同环境。

产品描述:
该产品适用于用户在登山,旅游等户外活动时,做方向参考指示,以识别方向,
防止迷路。如在复杂环境,可使用硬磁补偿功能,进行校准,以抵消周围环境的干拢,
保证方向的准确度。

产品应用:
手持电子指南针,手持设备方向指示等。

产品规格:
供电:3V纽扣电池;
工作电流:10mA 以下;
静态电流:20uA ;
指南针精度:3度。



电子指南针、电子罗盘
美国PNI公司指定我公司在中国及香港地区代理其电子指南针传感器、高精度二维和三维电子罗盘、数字罗盘,并提供专业技术服务。同时我公司提供低成本OEM电子罗盘模块,体积小,易于集成,并引进美国PNI先进的三维电子罗盘。

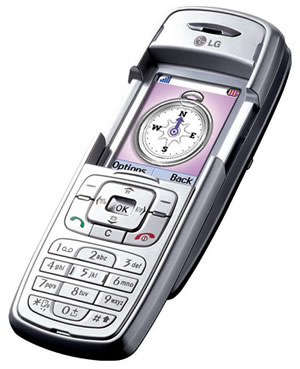

穆斯林指南针模块:低功耗的电子指南针模块的设计方案的唯一选择,3V供电。
穆斯林指南针方案1:
。得到圣地麦加与你现在的位置对比,
。指南针精度:2度
。指南针传感器低功耗:3VDC,〈500μA 睡眠状态:〈20μA
。传感器体积小:可用于各种尺寸的线路板
。抗硬磁和软磁干扰能力比其他同类产品强
。指南针传感器的周边电路特简单,故总成本比同类产品低
。使用简单:按一下开关即可测量方位,15秒后进入睡眠状态
。实现功能:指向穆斯林圣地麦加方向,温度,时钟,秒表,闹铃,万年历,360度方位显示
。根据客户要求订制显示内容

特别为中东地区3亿伊斯兰人民设计的带有指圣地麦加方向的指南针功能,在世界任何角落都能使用。这是一款极具地域和文化特色的指南针。






  磁敏元件/磁阻传感器



霍尔元件

ATS276,277

A3144

UGN3503





SS400

SS490





检钞、验钞

MRS-F-11

MRS-F-21

MRS-G-06

MRS-H-06

  磁场传感器



集成磁场

GMRB6

GMRC6

ZMY20

AD22151

  磁簧开关(干簧管)



日本ALEPH

HYR1002

HYR1003

HYR1532

HYR1554

HYR1555

HYR2003-1

HYR9001-1


俄罗斯MKA MKA-XXXX MKA-07101 MKA-10109 MKA-14103
MKA-16101 MKA-20101 MKA-50201
日本OKI ORD229 ORD9216 ORD228VL
ADI产品系列                                    磁场传感器
器件 后缀 管脚 电压范围
(V)
工作电流
(mA)
Trise/Fall
(µS)
共模域
(µT)
差模域
(µT)
低速范围
(RPM)
高速范围
(RPM)
工作点精度
(mm)
说明
AD22151 YR 8 4.5~6 10 3 0~400 4~75 15 4000 0~3.5 可设置增益,线性输出





 Infineon产品系列

型号 封装 电源电压(V) 方向精度 工作温度 类型 描述
GMR B6 6-SMD +5~+7 180 -40~+150 磁场方向而非密度 惠斯通电桥全桥
GMR C6 6-SMD +5~+7 360 -40~+150 磁场方向而非密度 两交叉半桥





 Zetex产品系列

器件 封装 电源电压(V) 典型输出电压
(mV/V)
典型桥阻抗
(Ω)
灵敏度
(kA/m)
最大偏移电压(mV/V) 内部磁体 描述
ZMY20 SOT223S 12V 20 1.7 4.7 ±1.0 输出电压与磁场强度成正比
ZMY20M SOT223S 12V 18 1.7 5.5 ±1.5 输出电压与磁场强度成正比





主要磁敏传感器产品
● AH3173、AH3174、AH3175、AH3177、AH52、AH41、AH72S、AH3561、AH512、AH513、AH3601系列双极锁定霍尔开关电路
● AH3020、AH3040、AH3134、AH3136、AH3139、AH3140、AH3144、AH543、AH201、AH20S系列单极霍尔开关电路
● AH58 大功率互补输出霍尔开关电路
● AH3503线性型霍尔集成电路
● WG101、WG102系列零功耗磁敏传感器

经销(代理)产品系列
● Honeywell 全系列霍尔集成电路、磁敏传感器、压力传感器、温湿度传感器
● Allegro 全系列霍尔集成电路、控制集成电路、磁敏传感器
● Prolific(台湾旺玖) 全系列USB接口IC ,电机驱动IC
● ASAHI日本旭化成HW、EW系列霍尔集成电路
● TOSHIBA 日本东芝 THS系列霍尔元件、集成电路
● 美商优培(南京)股份有限公司 全系列变送器、隔离栅
开关/锁存霍尔/线性型霍尔/齿轮传感霍尔/微功耗超灵敏霍尔/无刷电机霍尔
   A3144、A3141、A3121 、A3240、UGN3140、A3046、A3172、A3290 、UGN3132、UGN3175、A3280、A3187、UGN5272、UGN3503(1.3MV/G)、A3515(5mV/G)、A3209、A3210、A3212(微功耗超灵敏霍尔)、DN6851、US1881、HW302B、EW432、EW512、EW732、HW101F、HG106C、HW105C、OTC603、OTC608、SS413、SS443、SS49、SS495、SS496、SS41、THS119、VHE212、CS1018、CS1020、CS2018、CS3503、CS3150、ATS610、ATS611、ATS632、ATS640、ATS660.ATS665.GTS211.GTS212(带磁钢组合型齿轮传感器)
单极开关型
Allegro: A3141,  A3142, A3143, A3144, A3121, A1101, A1102, A1103, A1104, A1106,
Honeywell: SS441A, SS443A, SS541AT, SS543AT
AKE 旭化成:EW450, EW550,EW460, EW560
Melexis: US5881, U58
双极开关型
Allegro: UGN3132, UGN3133, A3134, A1201, A1202, A1203, A1204,
Honeywell: SS40A, SS41, SS413A, SS411A, SS513AT, SS511AT
双极锁存型
Allegro: A3187, A3188, A3195, A87L, A88L, A3280, A3281, A3290, A3172,UGN3175, UGN3177, A1210, A1211, A1212, A1213
Honeywell: SS461A, SS466A
Melexis: US1881, US2881, U18, U28,
AKE 旭化成:EW512, EW732,  EW412, EW510,EW410, EW432
ANACHIP 育升:ATS177
线性型
Allegro: A1302, A1305, UGN3503, A1321, A1322, A1323, A3515, A3518, AN503, 18S, 18L, 21L,22L, 23L, A02E
Honeywell: SS495, SS495A1, 95A, SS496B
Melexis: MLX90242LUA
方向检测型
Allegro: A3422, A3425,
齿轮传感型
Allegro: A3046, A3046LU, A46L, 46L, UGS3060KA, UGS3060,
Infineon: TLE4921-5U, TLE4921
Melexis: MLX90217LUA, MLX90217, 17CC
微功耗超灵敏
Allegro: A3212EUA, A3212ELHLT, A3213, A3214, A3210
Melexis: MLX90248
砷化镓GaAs霍尔元件
TOSHIBA: THS119
AKE 旭化成:HG106A, HG106C
锑化铟InSb高灵敏度型霍尔元件
AKE 旭化成:HW101A, HW105A, HW105C, HW108A, HW300B, HW302B
组合型带磁钢齿轮传感器:
Allegro: ATS611, ATS612, ATS640, ATS660, ATS665, ATS674
霍尔电流传感器:
Allegro: ACS704 (5A, 15A), ACS706 (20A),  ACS750(50A-150A), ACS752, ACS754,ACS755, ACS712
Honeywell: CSNE151-100

直流电机驱动IC:
TOSHIBA: TA8428K(S)

步进电机驱动IC:
Allegro: A3951, A3952, A3953, A3955, A3957, A3958, A3959, A3966, A3967, A3968,
A3972, A3973, A3977, A3980, A3983, A3984, UDN2916,  L6219
SANKEN: SPI7210M,SPI7215M,SLA7024M, SLA7026M, SLA7027MU, SLA7042M, SLA7044M, SLA7062M,
SLA7060M, SPI7210M, SPI7215M, SLA7032M, SLA7033M, SLA7052M, SLA7070M, SLA7078M, SLA7050M,SLA7051M, SLA7075M
ST: L6219DS, L6219, PB3717A, L293, L297, L298
Fairchild: FAN8200D
Sanyo: LB1836M LB1838M
SHINDINGEN 新电元:MTD2009J
JRC: NJM3771D2, NJM39610D2, NJM3771

直流无刷电机驱动IC:
Allegro: A3932, A3933, A3935, A3936, UDN2936, A3938, A8904(无位置传感器专用)

晶体管阵列,用于打印机针驱动
Sanken:  STA401A, STA403A, STA413A, STA471A, STA475A, STA4051, SMA4032

晶体管 , 用于雾化器 加湿器中。SANKEN   2SC3834, 2SC3835,  2SC4153, 2SC6011A, 2SC3263

晶体管 , SANKEN   2SC4064

快恢复二极管, SANKEN  , FML

MOSFET阵列,用于三相直流无刷电机驱动
Sanken: SMA5132, SMA5118, SMA5133, SMA5118, SLA5075, SLA5060, SLA5064

达林顿管阵列,用于三相直流无刷电机驱动
Sanken: SMA6080, SMA6020, SMA6010, STA304A, STA305A

HID灯驱动
SANKEN: SLA2403M, SMA2409M, SMA2410M,
IR: IRF840, IRF730, IRF630

IPM模块
SANKEN: SMA6802MS, SMA6802MF, SMA6803M, SMA6805M, SCM1100M, SSM1003MA, SSM1004MA

其他热门电路
AMS:  AS1100,  8位7段LED显示驱动,低功耗,替代MAX7219
ON SEMI: LM201AD,运算放大器
ST: LM201ADT,运算放大器
FUJITSU 富士通:MB3771, MB3771PF-G-BND,  电源管理芯片
IR: IR2103S, 半桥驱动 600V          IRF2807
ST: T435-800B, T435-800, 三端双向可控硅, 4A, 800V
ST: STP75NF75, MOSFET, 75A, 75V
Fairchild: FYP2010DN, MOSFET, 20A, 100V






更多产品请看本公司产品专用销售网站:欢迎索取免费详细资料、设计指南和光盘 ;产品凡多,未能尽录,欢迎来电查询。
