360°倾角补偿式三维电子罗盘DCM505
DCM505是一款高精度三维罗盘, 其输出信息指示了模块的精确的姿态位,可以用于需要360°转动的系统中.此产品带有硬磁、软磁及倾角补偿,罗盘输出校准后的高精度测量值。

倾角补偿式三维电子罗盘TCM3
TCM3是一款倾斜范围高达±80°,高精度数字输出的罗盘模块。此产品带有硬磁、软磁及倾角补偿,罗盘输出校准后的高精度测量值。

倾角补偿式三维电子罗盘模块DCM308
DCM308是一款高精度三维罗盘,它采用先进的硬铁和软铁校准算法,使得其在纬度到达85°的时候仍然能提供高精度的航向信息。

三维姿态仪模块DCM600
DCM600是DCM系列体积最小产品,宽度达到25mm.引进美国磁罗盘的先进算法,提高了抗磁干扰能力.是瑞芬公司针对钻机姿态测量,测斜仪姿态测量的三维姿态传感器.水平航向精度为0.3度,横滚角测量范围达到360度全姿态.性价比极高.



360°倾角补偿式三维电子罗盘DCM505


产品介绍:



    DCM505是一款高精度三维罗盘,它采用先进的硬铁和软铁校准算法,使得其在纬度到达60°的时候仍然能提供高精度的航向信息.它具有小型和低功耗的特点,更适合于当今的小型化敏感测量系统. DCM505其输出信息指示了模块的精确的姿态位,可以用于需要360°转动的系统中.此产品带有硬磁、软磁及倾角补偿,罗盘输出校准后的高精度测量值。DCM505集成拥有专利技术的三轴磁通门,通过中央处理器实时解算航向,以及使用三轴加速度计对大范围内的倾斜角进行航向补偿,使得在极其恶劣的环境下也能提供准确的航向数据。DCM505体积小、功耗低,在天线稳固、车辆、系统集成等众多领域得到广泛应用



技术参数:

  • 全方位测量:航向360度,倾斜±80度,翻滚±180度
  • 航向精度:0.5゜;(分辨率0.1゜,重复性0.05゜)
  • 倾斜精度:0.2゜(分辨率0.01゜,重复性0.05゜)
  • 翻滚精度:0.2゜(分辨率0.01゜,重复性0.05゜)
  • 倾斜范围:±90゜;翻滚角:±180゜
  • 磁场测量范围:±0.8高斯(分辨率:500微高斯)
  • 工作电压:3.6到5VDC(Unregulated)
  • 尺    寸:3.5×4.3×1.3 cm
  • 工作温度:-40 ℃到 +85 ℃
  • 存储温度:-40 ℃到 +125 ℃
  • 数字输出:RS232(300-115200波特)
  • 采样率:  20次/秒
  • 低功耗:〈20毫安(睡眠状态0.6毫安)
  • 带硬磁,软磁和倾角补偿



应用实例:

  1. 卫星追踪
  2. 钻井设备控测
  3. 激光测距仪
  4. 军用单兵作战设备
  5. 声纳浮标系统
  6. 海洋学堪测仪
  7. 特殊场合机械人
  8. 无人飞行器
  9. ROV水下机器人导航




倾角补偿式三维电子罗盘TCM3


产品介绍:

TCM3是一款倾斜范围高达±80°,高精度数字输出的罗盘模块。此产品带有硬磁、软磁及倾角补偿,罗盘输出校准后的高精度测量值。TCM3集成拥有PNI专利技术的三轴磁通门,通过中央处理器实时解算航向,以及使用三轴加速度计对大范围内的倾斜角进行航向补偿,使得在极其恶劣的环境下也能提供准确的航向数据。TCM3体积小、功耗低,在天线稳固、车辆、系统集成等众多领域得到广泛应用。

技术参数:

(三轴罗盘):
。测量参数:航向,磁场强度,倾角和翻滚角
。航向精度:0.5゜(当倾斜小于70゜);0.8゜(当倾斜大于70゜),(分辨率0.1゜,重复性0.05゜)
。倾斜精度:0.2゜(分辨率0.01゜,重复性0.05゜)
。翻滚精度:0.2゜(当倾斜小于65゜);0.5゜(当倾斜小于80゜);1゜(当倾斜小于86゜),(分辨率0.1゜)
。倾斜范围:±80゜
。磁场测量范围:±0.8高斯(分辨率:500微高斯)
。工作电压:3.6到5VDC(Unregulated)
。尺 寸:3.5×4.3×1.3 cm
。工作温度:-40 ℃到 +85 ℃
。存储温度:-40 ℃到 +125 ℃
。数字输出:RS232(300-115200波特)
。采样率: 20次/秒
。低功耗:〈20毫安(睡眠状态0.6毫安)
。带硬磁,软磁和倾角补偿

应用实例:
1.卫星追踪
2.钻井设备控测
3.激光测测距仪
4.军用单兵作战设备
5.声纳浮标系统
6.海洋学堪测仪

7.特殊场合机械人

8.无人飞行器

9.ROV水下机器人导航

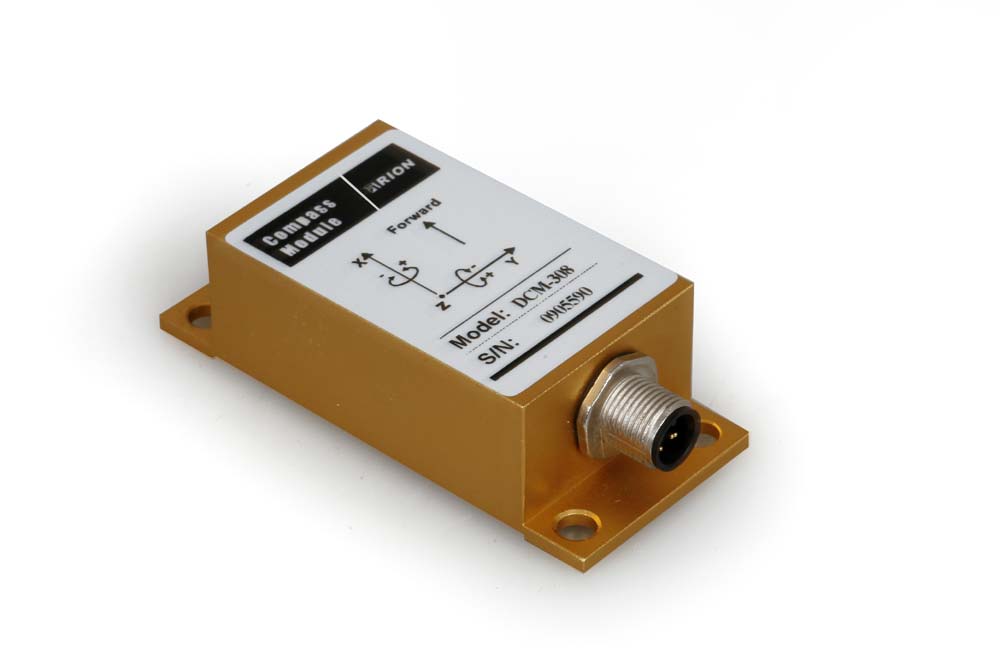

倾角补偿式三维电子罗盘模块DCM308

产品介绍:

DCM308是一款高精度三维罗盘,它采用先进的硬铁和软铁校准算法,使得其在纬度到达85°的时候仍然能提供高精度的航向信息.它具有小型和低功耗的特点,更适合于当今的小型化敏感测量系统. DCM308是一款倾斜范围高达±80°,高精度数字输出的罗盘模块。此产品带有硬磁、软磁及倾角补偿,罗盘输出校准后的高精度测量值。DCM308集成拥有专利技术的三轴磁通门,通过中央处理器实时解算航向,以及使用三轴加速度计对大范围内的倾斜角进行航向补偿,使得在极其恶劣的环境下也能提供准确的航向数据。DCM308体积小、功耗低,在天线稳固、车辆、系统集成等众多领域得到广泛应用。

技术参数:

(三轴罗盘):
。测量参数:航向,磁场强度,倾角和翻滚角
。航向精度:0.8゜(当倾斜大于70゜),(分辨率0.1゜,重复性0.05゜)
。倾斜精度:0.2゜(分辨率0.01゜,重复性0.05゜)
。翻滚精度:0.2゜(当倾斜小于65゜);0.5゜(当倾斜小于80゜);1゜(当倾斜小于86゜),(分辨率0.1゜)
。倾斜范围:±80゜
。磁场测量范围:±0.8高斯(分辨率:500微高斯)
。工作电压:3.6到5VDC(Unregulated)
。尺 寸:.2.2×7.0×1.3 cm
。工作温度:-40 ℃到 +100 ℃
。存储温度:-40 ℃到 +125 ℃

。防护等级:IP67
。数字输出:RS232(300-115200波特)
。采样率: 20次/秒
。低功耗:〈20毫安(睡眠状态0.6毫安)
。带硬磁,软磁和倾角补偿

应用实例:


  • 卫星追踪
  • 钻井设备控测
  • 激光测距仪
  • 军用单兵作战设备
  • 声纳浮标系统
  • 海洋学堪测仪
  • 特殊场合机械人
  • 无人飞行器
  • ROV水下机器人导航





三维姿态仪模块DCM600

产品介绍:

DCM600是DCM系列体积最小产品,宽度达到25mm.引进美国磁罗盘的先进算法,提高了抗磁干扰能力.是瑞芬公司针对钻机姿态测量,测斜仪姿态测量的三维姿态传感器.水平航向精度为0.3度,横滚角测量范围达到360度全姿态.性价比极高。这种微型的、简洁的模块提供360度整个旋转范围和完全灵活的应用,允许将其安装固定在多种方向和位置。这些优点使得DCM600是世界上任何地方需要最高精度最好性能应用场合的理想选择。

技术参数:

三维姿态仪模块DCM600

。测量参数:航向,磁场强度,倾角和翻滚角
。全方位测量:航向360度,倾斜±90度,翻滚±180度
。航向精度:0.3゜(当倾斜小于70゜);0.5゜(当倾斜大于70゜);(分辨率0.1゜,重复性0.05゜)
。倾斜精度:0.2゜(分辨率0.01゜,重复性0.05゜)
。翻滚精度:0.2゜(当倾斜小于65゜);0.5゜(当倾斜小于80゜);1゜(当倾斜小于86゜);(分辨率0.1゜)
。倾斜范围:±90゜;翻滚角:±180゜
。磁场测量范围:±0.8高斯(分辨率:500微高斯)
。工作电压:3.6到5VDC(Unregulated)
。尺    寸:2.2×7.0×1.3 cm
。工作温度:-40 ℃到 +100 ℃
。存储温度:-40 ℃到 +125 ℃

。防护等级:IP67
。数字输出:RS232(300-115200波特)
。采样率:  20次/秒
。低功耗:〈20毫安(睡眠状态0.6毫安)
。带硬磁,软磁和倾角补偿

应用实例:


1.卫星追踪
2.随钻姿态测量
3.激光测距仪
4.军用单兵作战设备
5.测斜仪姿态测量
6.海洋学堪测仪

7.特殊场合机械人

8.无人飞行器

9.ROV水下机器人导航





  磁敏元件/磁阻传感器



霍尔元件

ATS276,277

A3144

UGN3503





SS400

SS490





检钞、验钞

MRS-F-11

MRS-F-21

MRS-G-06

MRS-H-06

  磁场传感器



集成磁场

GMRB6

GMRC6

ZMY20

AD22151

  磁簧开关(干簧管)



日本ALEPH

HYR1002

HYR1003

HYR1532

HYR1554

HYR1555

HYR2003-1

HYR9001-1


俄罗斯MKA MKA-XXXX MKA-07101 MKA-10109 MKA-14103
MKA-16101 MKA-20101 MKA-50201
日本OKI ORD229 ORD9216 ORD228VL
ADI产品系列                                    磁场传感器
器件 后缀 管脚 电压范围
(V)
工作电流
(mA)
Trise/Fall
(µS)
共模域
(µT)
差模域
(µT)
低速范围
(RPM)
高速范围
(RPM)
工作点精度
(mm)
说明
AD22151 YR 8 4.5~6 10 3 0~400 4~75 15 4000 0~3.5 可设置增益,线性输出





 Infineon产品系列

型号 封装 电源电压(V) 方向精度 工作温度 类型 描述
GMR B6 6-SMD +5~+7 180 -40~+150 磁场方向而非密度 惠斯通电桥全桥
GMR C6 6-SMD +5~+7 360 -40~+150 磁场方向而非密度 两交叉半桥





 Zetex产品系列

器件 封装 电源电压(V) 典型输出电压
(mV/V)
典型桥阻抗
(Ω)
灵敏度
(kA/m)
最大偏移电压(mV/V) 内部磁体 描述
ZMY20 SOT223S 12V 20 1.7 4.7 ±1.0 输出电压与磁场强度成正比
ZMY20M SOT223S 12V 18 1.7 5.5 ±1.5 输出电压与磁场强度成正比





主要磁敏传感器产品
● AH3173、AH3174、AH3175、AH3177、AH52、AH41、AH72S、AH3561、AH512、AH513、AH3601系列双极锁定霍尔开关电路
● AH3020、AH3040、AH3134、AH3136、AH3139、AH3140、AH3144、AH543、AH201、AH20S系列单极霍尔开关电路
● AH58 大功率互补输出霍尔开关电路
● AH3503线性型霍尔集成电路
● WG101、WG102系列零功耗磁敏传感器

经销(代理)产品系列
● Honeywell 全系列霍尔集成电路、磁敏传感器、压力传感器、温湿度传感器
● Allegro 全系列霍尔集成电路、控制集成电路、磁敏传感器
● Prolific(台湾旺玖) 全系列USB接口IC ,电机驱动IC
● ASAHI日本旭化成HW、EW系列霍尔集成电路
● TOSHIBA 日本东芝 THS系列霍尔元件、集成电路
● 美商优培(南京)股份有限公司 全系列变送器、隔离栅
开关/锁存霍尔/线性型霍尔/齿轮传感霍尔/微功耗超灵敏霍尔/无刷电机霍尔
   A3144、A3141、A3121 、A3240、UGN3140、A3046、A3172、A3290 、UGN3132、UGN3175、A3280、A3187、UGN5272、UGN3503(1.3MV/G)、A3515(5mV/G)、A3209、A3210、A3212(微功耗超灵敏霍尔)、DN6851、US1881、HW302B、EW432、EW512、EW732、HW101F、HG106C、HW105C、OTC603、OTC608、SS413、SS443、SS49、SS495、SS496、SS41、THS119、VHE212、CS1018、CS1020、CS2018、CS3503、CS3150、ATS610、ATS611、ATS632、ATS640、ATS660.ATS665.GTS211.GTS212(带磁钢组合型齿轮传感器)
单极开关型
Allegro: A3141,  A3142, A3143, A3144, A3121, A1101, A1102, A1103, A1104, A1106,
Honeywell: SS441A, SS443A, SS541AT, SS543AT
AKE 旭化成:EW450, EW550,EW460, EW560
Melexis: US5881, U58
双极开关型
Allegro: UGN3132, UGN3133, A3134, A1201, A1202, A1203, A1204,
Honeywell: SS40A, SS41, SS413A, SS411A, SS513AT, SS511AT
双极锁存型
Allegro: A3187, A3188, A3195, A87L, A88L, A3280, A3281, A3290, A3172,UGN3175, UGN3177, A1210, A1211, A1212, A1213
Honeywell: SS461A, SS466A
Melexis: US1881, US2881, U18, U28,
AKE 旭化成:EW512, EW732,  EW412, EW510,EW410, EW432
ANACHIP 育升:ATS177
线性型
Allegro: A1302, A1305, UGN3503, A1321, A1322, A1323, A3515, A3518, AN503, 18S, 18L, 21L,22L, 23L, A02E
Honeywell: SS495, SS495A1, 95A, SS496B
Melexis: MLX90242LUA
方向检测型
Allegro: A3422, A3425,
齿轮传感型
Allegro: A3046, A3046LU, A46L, 46L, UGS3060KA, UGS3060,
Infineon: TLE4921-5U, TLE4921
Melexis: MLX90217LUA, MLX90217, 17CC
微功耗超灵敏
Allegro: A3212EUA, A3212ELHLT, A3213, A3214, A3210
Melexis: MLX90248
砷化镓GaAs霍尔元件
TOSHIBA: THS119
AKE 旭化成:HG106A, HG106C
锑化铟InSb高灵敏度型霍尔元件
AKE 旭化成:HW101A, HW105A, HW105C, HW108A, HW300B, HW302B
组合型带磁钢齿轮传感器:
Allegro: ATS611, ATS612, ATS640, ATS660, ATS665, ATS674
霍尔电流传感器:
Allegro: ACS704 (5A, 15A), ACS706 (20A),  ACS750(50A-150A), ACS752, ACS754,ACS755, ACS712
Honeywell: CSNE151-100

直流电机驱动IC:
TOSHIBA: TA8428K(S)

步进电机驱动IC:
Allegro: A3951, A3952, A3953, A3955, A3957, A3958, A3959, A3966, A3967, A3968,
A3972, A3973, A3977, A3980, A3983, A3984, UDN2916,  L6219
SANKEN: SPI7210M,SPI7215M,SLA7024M, SLA7026M, SLA7027MU, SLA7042M, SLA7044M, SLA7062M,
SLA7060M, SPI7210M, SPI7215M, SLA7032M, SLA7033M, SLA7052M, SLA7070M, SLA7078M, SLA7050M,SLA7051M, SLA7075M
ST: L6219DS, L6219, PB3717A, L293, L297, L298
Fairchild: FAN8200D
Sanyo: LB1836M LB1838M
SHINDINGEN 新电元:MTD2009J
JRC: NJM3771D2, NJM39610D2, NJM3771

直流无刷电机驱动IC:
Allegro: A3932, A3933, A3935, A3936, UDN2936, A3938, A8904(无位置传感器专用)

晶体管阵列,用于打印机针驱动
Sanken:  STA401A, STA403A, STA413A, STA471A, STA475A, STA4051, SMA4032

晶体管 , 用于雾化器 加湿器中。SANKEN   2SC3834, 2SC3835,  2SC4153, 2SC6011A, 2SC3263

晶体管 , SANKEN   2SC4064

快恢复二极管, SANKEN  , FML

MOSFET阵列,用于三相直流无刷电机驱动
Sanken: SMA5132, SMA5118, SMA5133, SMA5118, SLA5075, SLA5060, SLA5064

达林顿管阵列,用于三相直流无刷电机驱动
Sanken: SMA6080, SMA6020, SMA6010, STA304A, STA305A

HID灯驱动
SANKEN: SLA2403M, SMA2409M, SMA2410M,
IR: IRF840, IRF730, IRF630

IPM模块
SANKEN: SMA6802MS, SMA6802MF, SMA6803M, SMA6805M, SCM1100M, SSM1003MA, SSM1004MA

其他热门电路
AMS:  AS1100,  8位7段LED显示驱动,低功耗,替代MAX7219
ON SEMI: LM201AD,运算放大器
ST: LM201ADT,运算放大器
FUJITSU 富士通:MB3771, MB3771PF-G-BND,  电源管理芯片
IR: IR2103S, 半桥驱动 600V          IRF2807
ST: T435-800B, T435-800, 三端双向可控硅, 4A, 800V
ST: STP75NF75, MOSFET, 75A, 75V
Fairchild: FYP2010DN, MOSFET, 20A, 100V
