温度调节器

产品介绍

最佳温度管理的主角悉数登场

从成套设备到部件、元件,在最广泛的领域中需进行测量、控制的就是温度。 温度调节器系列中已拥有:通用机械用的温度调节器、中级机械用的温度调节器、 高级机械用的温度调节器、及程序控制用的温度调节器等,种类丰富。 每个种类还分别具有丰富的功能,且尺寸规格可选。请参见详细介绍

资料群

计测仪表型式许可证

温度控制仪

通用型温度调节器PXR3/4/5/7/9型

通用机械用的温度调节器PXR系列。配备有大形显示屏、转送输出和通信等丰富的功能。



产品详细表示

数字式温度调节器PXG型

200ms高速采样周期和0.3%高精度的温度调节器。



产品详细表示

数字显示式调节器PXH型

具备丰富的输入输出功能,可进行高精度、高速控制的数字式调节器,外形尺寸96×96mm。



产品详细表示

温度调节器PXE型

正面尺寸为48×48mm、纵向尺寸为62mm的轻薄型温度调节器。



产品详细表示

多回路•模块型温度调节器

单台即可实现机械装置的温度控制和PLC功能的综合型控制器。



产品详细表示

加热器电流传感器CTL型

温度调节器的加热器断线报警用电流传感器



产品详细表示

通用型温度调节器PXR3/4/5/7/9型

产品信息

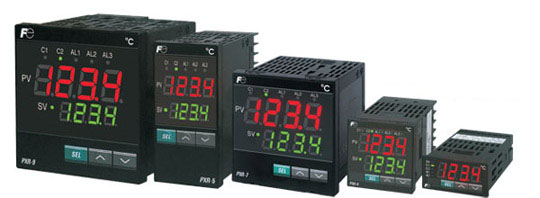

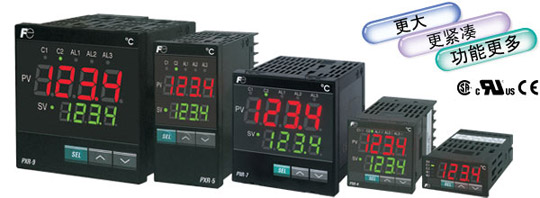

通用型温度调节器PXR3/4/5/7/9型
PXR9 PXR5 PXR7 New PXR4 PXR3
(96x96mm) (48x96mm) (72x72mm) (48x48mm) (24x48mm)

各种资料下载

更大〈大而醒目的LED显示〉

PXW4机型
PXW4(以往的机型)
箭头 PXR4
PXR4

远距离的可视性超群!

文字高度
  PXR3 PXR4
PXR5
PXR7 PXR9
PV显示 11mm 13mm 17mm 20mm
SV显示 11mm 12mm 12mm

功能更多〈功能完备、选项丰富〉

标准装备

  • 多种控制、整定功能
    从简单的ON/OFF控制到模糊PID控制都能适应。
  • 正面防水结构(NEMA4X、相当于IP66)
    面板的正面可水洗。



选项功能

  • DC4~20mA转送输出
    可向其它仪表转送PV(测量值)、SV(设定值)、MV(操作值)
  • 8段斜坡-保温功能
    借助设定值程序,可以用作简易的程序控制器。
  • RS485通信
    可从MODBUS协议和Z-ASCⅡ(本公司独创)2者中选择
  • 数字输入
    通过外部开关等的操作,可选择SV(设定值)、执行各种事件。
  • 加热、冷却控制
    也可适应具有自加热性能的工序。
  • 加热器断线报警
    可防止装置的损伤于未然。
  • 多种报警功能
    也可将延时动作、励磁/非励磁切换、锁定功能组合使用。

更紧凑〈厚度尺寸小〉

为控制柜、装置的小型化、薄型化作出大贡献

PXW4 PXW4(以往机型)
PXW4 PXW5(以往机型)
PXW4 PXW4
PXW4 PXW5

数字式温度调节器PXG 4/5/9

产品信息

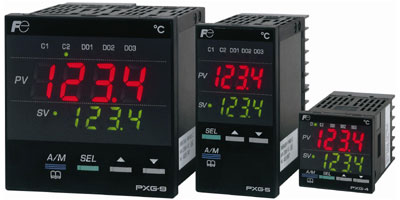

数字式温度调节器PXG型

200ms的高速采样周期和0.3%的精度,适应用途极为广泛。

PXG9 PXG5 PXG4
(96x96mm) (48x96mm) (48x48mm)

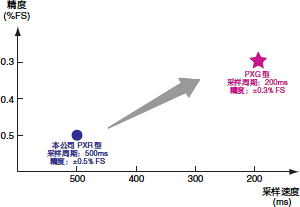

200ms快速采样和±0.3%的高精度

基本运算周期为200ms的高速控制和±0.3%的高精度输入,使之也能适应阀门控制。
(注)位置反馈型为300ms。

PXW4机型

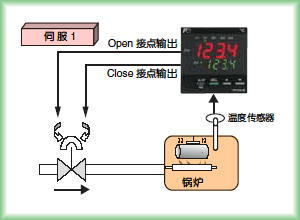

伺服控制、位置反馈控制

也可适应对电动阀的伺服控制及反馈控制。
可适用于锅炉和燃烧炉的控制应用。

伺服1

伺服2

万能输入

可通过正面键盘操作进行热电偶、测温电阻、电流、电压输入的切换。

远程SV输入(选项)

可通过外部的DC1~5V信号进行SV设定(设定值)。

与操作器相适合的5种控制输出

请从继电器输出、SSR/SSC驱动输出、电流输出、电压输出、电动阀操作输出中选择。

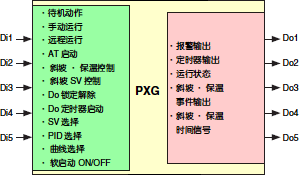

丰富的DI/DO

数字式输入、数字式输出可最多可各配备5点。因为可以从所预备的丰富功能中为各输入、输出自 由地分配功能,所以可进行来自外部开关和顺序控制器的动作控制、及与外部设备的联动动作。

PXG

内置2线式变送器的DC24V电源

(选配件:仅PXG9型可能)

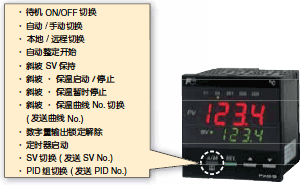

便利的用户分配键

备有用户分配键(1个)。
不仅是A/M(自动/手动)切换功能,还可分配以下功能。

PXG

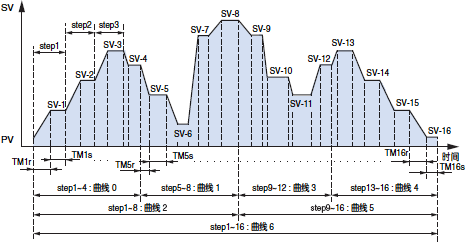

斜坡-保温功能

预先设定SV和SV的变化时间,进行自动运行的程序控制功能。
SV的设定最多为16段,斜坡-保温执行曲线可从7种曲线中选择。

PXG

GUARANTEE SOAK

为补偿SOAK时间的功能。仅对进入所设定的温度范围内的SV进行SOAK时间的计数。
下图网格部分的合计是作为SOAK时间来计数的。当合计的SOAK时间与所设定的SOAK时间相等时,进入下一步骤。



  • 运行模式
    可选择实现电源接通时的自动启动、重复动作等自动运行的方法。
  • 运行方法
    可通过仪表正面键盘的操作或来自外部设备的DI、RS485通信信号进行运行开始/停止/暂停操作。
  • 状态输出
    因为可将以下的输出分配给数字式输出,故可与外部设备进行联动。 运行中、停止中、暂停中、GUARANTEE SOAK状态、结束状态、时间信号



测量值

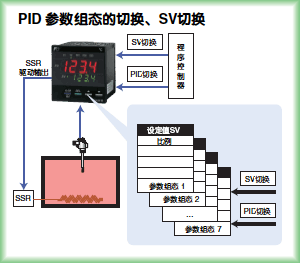

SV、PID选择功能

可以将SV值及PID值最多以7个组进行登录/切换的功能。工序、材料的变更等,将多个SV值进行切换使用时, 可以使PID与SV一起进行变更。并且,也可进行仅限SV、仅限PID的选择。

〔选择方法〕

  • 仪表正面键盘、用户分配键
  • 数字式输入
  • RS485通信功能



SV、PID选择功能

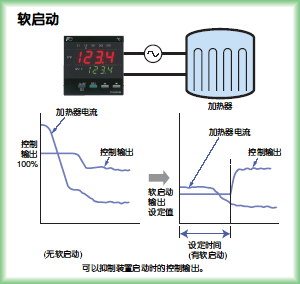

软启动功能

当装置接通电源时,抑制温度调节器的MV(控制输出),不使它成为最大输出的功能。
欲在装置启动时抑制加热器输出、减轻负载时有效。

软启动

通过计算机装载软件,可使参数设定更容易

手动操作功能

最适合机械设备的试运行时和调整时的手动运行。

运行模式有自动/手动,可在仪表正面进行操作。

手动操作

数字显示式调节器PXH型

产品信息
可实现高精度、高速控制的高级功能数字式指示调节器。
数字显示式调节器PXH型

正面尺寸:96×96mm
厚度尺寸:81.5mm

特点

  1. 测量值输入采样周期为50ms的高速控制
  2. 测量值显示精度为0.1%的高精度
  3. 5位显示,可显示到0.01℃
  4. 测量值输入可以是热电偶、测温电阻、电压、电流中的任一个
  5. 丰富的输入输出点数(AO×2、DI×9、DO×9)
  6. 配备有RS-485通信、T-Link通信、运算功能、内置变送器用电源、控制模板等丰富的功能。
  7. 正面防水结构,厚度尺寸(81.5mm)小
  8. 利用标准附件的计算机装载软件,可容易地设定参数


    是最适用于温度、压力、流量等过程控制的调节器。

温度调节器PXE型

产品信息
正面尺寸为48×48mm、纵向尺寸为62mm的轻薄型温度调节器。
温度调节器PXE型

特点

  1. 采用世界最薄的超薄设计,前面厚度仅为1.6mm
  2. 超短机身,纵向尺寸仅为62mm
  3. 温度输入种类/测量范围均可使用标准程序设定!
  4. 可依控制对象不同而采用不同控制方式
    ・开关控制或PID控制/模糊控制(带自动调整功能)
    ・继电器接点输出或SSR/SSC驱动输出
  5. 配备一点或两点警报输出(可选)
  6. 前面采用防水设计!(防滴结构IP66)

多回路•模块型温度调节器

产品信息
单台即可实现机械装置的温度控制和PLC功能的综合型控制器。

计算机装载软件、通信示例程序

请安装并使用下列软件。
多回路•模块型温度调节器 多回路•模块型温度调节器

参数的显示、设定以及控制状态可通过专用的计算机装载器轻松实现。

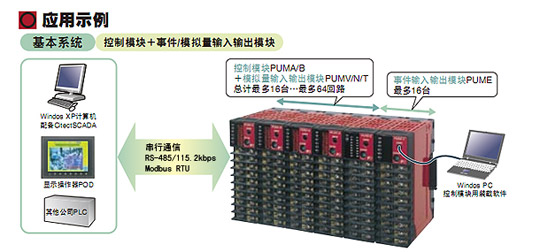

基本系统

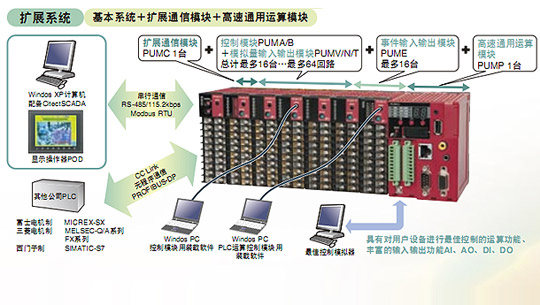

扩展系统

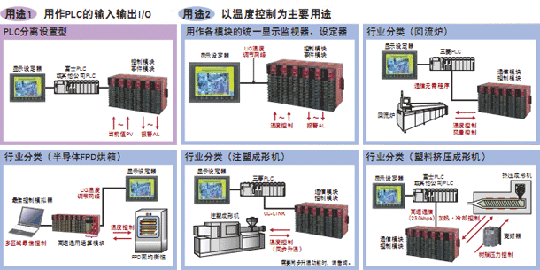

用途

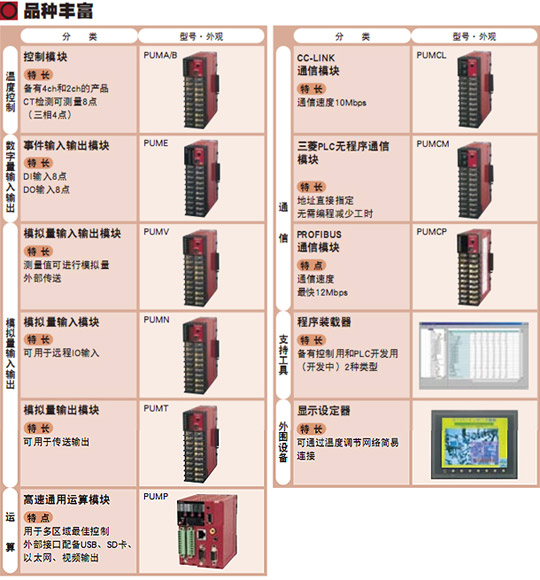

品种

加热器电流传感器CTL型(加热器断线报警用)

产品信息
温度调节器的加热器断线报警用电流检测器
加热器电流传感器CTL型

规格

种类 1~30A用 20~50A用
型号 CTL-6-S-H CTL-12-S36-8
通孔 Φ5.8mm Φ12mm
连接设备型号 PXR、PXG、PUM、PXW、PXZ
