  微波(雷达)感应产品 >> 微波感应开关 >> SSA180      SUNSTAR 系列超声波感应模块选择指南

微波感应开关

 产品描述 SSA180  微波(雷达)感应开关可穿越金属以外的任何物质。


 技术参数
 感应角度:160/360°
 可调距离:1-10米
 可调照度:3-2000LUX
 可调时间:10-120秒
 工作电压:AC220V 50HZ/110V 60HZ
 最大负载:600W
 工作温度:–15℃~ +35℃
 工作湿度:< 93%RH
 产品规格: ¢104*52*H30mm

 概述
该产品是一种节能自动微波感应控制开关,可用于各种适合配装的灯具,增加灯具的功能,它可自动识别白天和黑夜。采用高性能微波探测模块和专用集成电路芯片制作。当有人进入本产品的探测范围,微波探测器工作点亮灯,当人离开探测范围后,灯自动熄灭。
 特征
可穿透部份非金属物感应,特别适用于隐藏安装在灯具内部;
工作照度可调:LUX旋钮顺时针调到最大时,可在任何照度下工作,LUX旋钮反时针调到最小时,只能在小于3LUX的照度下工作;
工作延时可调:TIME旋钮顺时针调到最大时,工作延时为1.5分钟~2分钟,TIME旋钮反时针调到最小时,工作延时为8秒~12秒。
感应距离可调 :DISTANCE旋钮顺时针调到最大时,感应距离可达10米以上,DISTANCE旋钮反时针调到最小时感应距离1-2米。
测试:
1、将LUX旋钮顺时针旋到底,将TIME旋钮逆时针旋到底(最小),将DISTINCE旋钮旋到中心位置
2、接通电源,灯亮,待灯灭后感应器进入稳定的工作状态,感应一次,灯亮,约10秒左右后灯自动熄灭;
3、如果将LUX旋钮逆时针旋到底,在白天测试时,灯不亮,用不透明物(如黑布)将前方遮住感应一下,灯亮,在无后续感应情况下灯在10秒左右后自动熄灭。

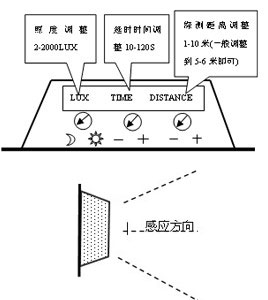

 安装
如图;
将产品安装在所需的位置;
按照接线图上的指示接好电源

 注意事项
避免感应器正前方2米150度角度内有
较大金属物、灯的正前方3米内不应有
大型金属物,如金属桌椅或金属护栏;
不要以动荡不定的物体作为安装基面;
•在感应器前方不应有影响其探测的障
碍物、不停运动的物体。
使用中常出现的一些问题及排除方法:
负载不工作:

a检查电源、负载连接是否正确;
b负载是否完好;
c请检查感应器设定的工作照度是否与环境照度相符。
感应灵敏度低:
a请检查灯正前方是否有影响感应器接收信号的障碍物(特别是金属物品);
b请检查负载的功率是否小于或等于标称值;
c请检查感应信号源是否在感应器的探测区域内;
d请检查安装高度是否在本说明书规定的范围内;
e移动方向是否正确
f DISTANCE旋钮是否调到最大。
感应器不能自动关闭负载:
a在探测区域内是否有连续的感应信号;
b是否将感应器的工作延时设定为最长;
c使用的电源是否与说明书中的要求相符;
d安装环境是否有强烈电磁干扰;
e感应灯附近是否有移动的物体。
微波传感器微波感应开关微波感应灯选择指南
【频率】10.525GHZ
【电压】7.5-15V
【电流】40mA
【尺寸】46.5 X 40 X14 mm
【重量】20g
【频率】10.525GHZ
【电压】5V
【电流】40mA
【尺寸】46.5 X 40 X 8.7mm
【重量】10g
【频率】5.8GHZ 内置放大线路
【电压】5V
【电流】21mA
【尺寸】34 X 34 X 7mm
【重量】12g
【频率】10.525GHZ
【电压】5V
【电流】30mA
【尺寸】46.5 X 40 X 8.7mm
【重量】9g
微波感应模块SW201MK系列  PDF下载

模块采用表面安装组件,体积小,可靠性高.广泛用于防盗报警系统与自动门控制器.微波红外移动检测器,灯光控制开关,速度测量等.低电流消耗,波式脉冲工作,长检测距离.

高频(5.8GHZ)微波传感器︱微波人体感应智能开关SW-581


高频(5.8GHZ)微波传感器︱微波人体感应智能开关

SS100微波移动传感器
SS-719微波感应模块

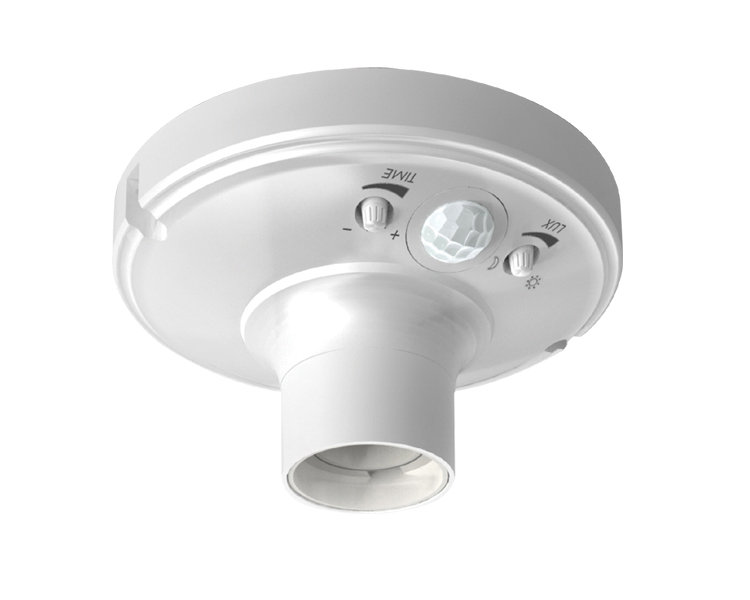

微波移动感应LED吸顶灯

产品名称:微波感应开关
产品型号:SS-826
频率:10.525GHZ
  详细资料下载

微波模块SW202MK  PDF下载       【频率】5.8GHZ
【电压】7.5-15V
【电流】40mA
【尺寸】46.5 X 40 X14 mm
【重量】20g

SS-9261雷达探测器

TWH9251A 雷达探测器模块

SS-968雷达模块

HB100 微波移动传感器模块10.525GHZ微波传感器

微波传感器模块LB200       5.8GHZ微波传感器

35GHZ微波传感器

24GHZ微波传感器

低成本智能微波感应模块






微波感应开关

微波移动感应LED吸顶灯
产品名称: 微波感应开关
产品型号: SS-826
产品分类: 微波感应开关 -> SS-826微波感应开关
上传日期: 2011-12-17
详细介绍:
  SS-826微波感应开关,是利用多普勒雷达(Doppler Radar)原理设计的微波移动物体探测器,微波频10.525GH,直接加直流5-15V或交流110-220V电源即可工作。
  SS-826微波感应开关,可靠性高。电路板上有16级灵敏度调整,感应距离在0.8-10米内可调。4种触发模式选择,信号输出时间:3秒,1分钟,3分钟,5分钟,加光敏电阻可抑制白天触发,主要应用于自动门控制开关、工业自动化控制,室内外安全防范系统、ATM自动提款机的自动录像控制系统、野外安全警示等场所。
  SS-826微波感应开关,属于非接触探测型,抗射频干扰能力强,不受温度,湿度,光线,气流,尘埃影响,采用标准86型安装底盒,可替代触摸、声控、人体红外线感应等开关。开关为继电器或可控硅输出,负载范围广泛。
■应用范围
        ■ 安防产品             ■ 人体感应玩具

        ■ 人体感应灯具         ■ 工业自动化控制等

主要技术参数:

     1 中心频率:10.525 GHz                  2 工作电压:DC 5-15V/AC110-220V

     3 待机功耗:小于 0.03W                  4 输出方式:继电器/可控硅

     5  3 dB 天线方向图 – 方位 80 °        6  3 dB 天线方向图 –俯仰 40 °

     7 感应距离:0.8-10米/16级可调           8 触发方式:4种选择

     9 环境温度:-30/+70              10 外形规格:86*86*30mm


详细资料下载
