MC微波模块应用产品  微波传感器微波感应开关微波感应灯选择指南

应用于自动门
ST230B
ST240A

矿道人体探测器
产品描述: 应用微波多普勒效应对活动物体进行探测,当矿道发生堵塞等险情时,可迅速探测到出事矿段有无人员,帮助决策部门合理制定抢险方案。
适用范围: 各类矿山的矿井坑道中。
性能特点: ATF5110矿道人体探测器的有效探测角度为:240度, 探测距离:50米,元器件由绝缘胶封闭,防静电和电火花,外壳防水防潮防尘,可适用于各种矿井坑道的恶劣环境。

银行柜员机录象触发器
产品描述: 由于监控柜员机的硬盘录象机在晚上不能有效识别有无人体运动,往往在晚上处于长期触发录象状态,既浪费资源又给日后检索带来麻烦。所以需要一款能在晚上识别人体进行触发启动硬盘录象机的感应器。ATF6110微波录象触发器可直接插入硬盘录象机的端口进行监控。
适用范围: 所有银行柜员机的安装环境。
性能特点: 不受光线和温度的影响,与所有硬盘录象机兼容。

高速公路警报器
产品描述: 在雾天雨天和下雪的天气中,对行驶中的车辆车距过小时,进行监控和发出警报提醒,并对路面行驶车辆作适时统计分析.
适用范围: 所有高速公路路段。
性能特点: 不受天气和温度的影响,但不能安装在有树枝摇曳的地方。

地下停车场自动灯感应器
产品描述: 有别于红外线与声控的微波感应器,不受温度影响,在酷暑天气也能保证正常工作状态,微波发生接受器与控制电路高度集成,较小的体积使得产品的适配范围更广。
适用范围: 各种大中型地下停车场。
性能特点: 适用于LED灯和白炽灯,在与荧光灯和节能灯配套时需要注意安装角度。

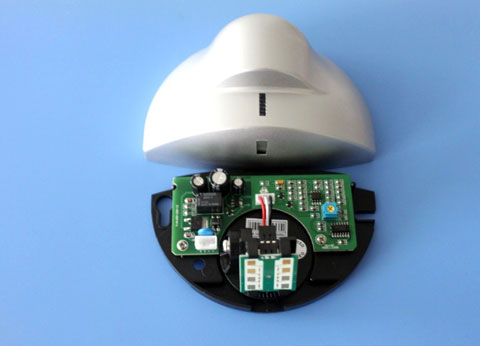

ST230B


ST230B技术参数
实现技术 : 微波及微波处理器
发射频率 : 24.125GHz
发射功率 : <20dBm EIRP
发射频率密度 : <5mW/cm2
最大安装高度 : 4.5米
安装倾角 : 0°至90°(纵向) ; -30°至+30°(横向)
检测范围(安装高度=2.2米) : 8米(宽)×4m(深)
检测模式 : 运动
最小检测速度 : 5cm/s(沿传感器纵轴)
电源电压 : 12V至30V AC +/- 10%(50Hz至60Hz); 12V至36V DC
功耗 : <2W(VA)
继电器输出(无初始电位)
最大接点电压 : 42V AC-60V DC
最大接点电流 : 1A(电流)
最大切换功率 : 30W(DC)/60VA(AC)
保持时间 : 1.0 秒
温度范围 : -20℃至+55℃
防护等级 : IP54
抗干扰性能 : R&TTE 1995/5/EC,EMC 89/366/EEC
外壳材料 : ABS塑料
外壳颜色 : 黑色、银灰色、蓝灰色
外形尺寸 : 140mm(宽) ×50mm(高)×48mm(深)

接线示意图:





 EAGLE SIX
 开关功能自选配件
 bopper微波传感器
 开关功能自选配件
 微波传应器
 开关功能自选配件

 微波传应器
 开关功能自选配件

 微波感应器
 开关功能自选配件




ST240A


ST240A技术参数
实现技术 : 微波及微波处理器
发射频率 : 24.125GHz
发射功率 : <20dBm EIRP
发射频率密度 : <5mW/cm2
最大安装高度 : 4.5米
安装倾角 : 0°至90°(纵向) ; -30°至+30°(横向)
检测范围(安装高度=2.2米) : 8米(宽)×4m(深)
检测模式 : 运动
最小检测速度 : 5cm/s(沿传感器纵轴)
电源电压 : 12V至30V AC +/- 10%(50Hz至60Hz); 12V至36V DC
功耗 : <2W(VA)
继电器输出(无初始电位)
最大接点电压 : 42V AC-60V DC
最大接点电流 : 1A(电流)
最大切换功率 : 30W(DC)/60VA(AC)
保持时间 : 1.0 秒
温度范围 : -20℃至+55℃
防护等级 : IP54
抗干扰性能 : R&TTE 1995/5/EC,EMC 89/366/EEC
外壳材料 : ABS塑料
外壳颜色 : 黑色、银灰色、蓝灰色
外形尺寸 : 120mm(宽) ×80mm(高)×50mm(深)


接线示意图:

高可靠微波(多普勒)感应探测模块

   本产品可广泛应用于类似自动门控制开关、安全防范系统、ATM自动提款机的自动录像控制系统、火车自动信号机等,需要自动感应控制的场所。这是一种标准的10.525GHz微波多普勒雷达探测器,这种探测方式与其它探测方式相比具有如下的优点:1、非接触探测;2、不受温度、湿度、噪声、气流、尘埃、光线等影响,适合恶劣环境;3、抗射频干扰能力强;4、输出功率仅有5mW,对人体构不成危害;5、远距离:探测范围超过20米。
   多普勒原理简介:多普勒理论是以时间为基础的,当无线电波在行进过程中碰到物体时,该电波会被反射,反射波的频率会随碰到物体的移动状态而改变。如果无线电波碰到的物体的位置是固定的,那么反射波的频率和发射波的频率应该相等。如果物体朝着发射的方向移动,则反射回来的波会被压缩,就是说反射波的频率会增加;反之,当物体朝着远离发射的方向移动时,反射回来的波的频率会随之减小,这就是多普勒效应。这种现象在日常生活中会经常遇到,比如一辆鸣笛的警车从你身边高速通过时,你听到的声音的频率是变化的:当警车高速接近你的时候,(与静止声源相比)声音传输的时间缩短,频率升高。当警车远离你的时候,声音的传输时间拉长,频率降低。图1是它的外观图

高可靠微波感应探测模块图1

应用实例一:自动门控制、ATM提款机自动录像控制

    本电路作用距离4-15米连续可调,和热释电红外探测器相比,具有抗强光干扰,探测距离远,不受温、湿度影响等优点。
电路原理简述:图中U1是微波感应探测器模块,通过K202,K203,R202,R219向模块提供2kHz 的脉动电源(能产生频率为2khz 高电平宽度为20uS的电路很多,如使用反向器CD4069、lm555 等),K201在U1起作用期间导通,把U1输出的反应物体移动的低频信号选通输出, C202为采样保持电路, 保证信号的连续和完整。由LM358组成的两极低通放大电路把U1的输出放大,在LM358的1脚输出。可调电阻R213 用于调整一级放大器的增益,调整R213的大小可以调整探测距离。

应用实例二:火车自动信号机开关电路

    作用距离:1-9米连续可调。这种电路的抗干扰能力更强,调整范围更大,可以应用于野外和条件较为恶劣的场所使用。
原理简述:上图是一个完整的应用电路,U3D(LM339)及周围相关元件组成2kHz 低占空比振荡器,P1,P2 提供脉动电源和选通。E9为采用保持电容,反应物体移动的低频信号经过LM324 A、B 及周围元件组成的低通放大电路放大后,到由LM324 C 及周围相关元件组成的比较器。C9-C12,R32-R35组成的低通滤波网络虑除工频干扰信号。由U3A组成的延时电路保证了发现物体移动后电路有相当时间的稳定输出。 由U1A及相关元件组成的第一级放大电路,其增益A1A≈R30/R31=375/473=78.7;第二级放大器由U1B及相关电路组成,放大增益A1B≈R36/(R35+R34)=475/943=50;两级放大的增益为A=78.7×50=3935,即为36db。由U1C及R39、R40、P2、E12组成的电压比较器,把前级放大的信号变换成脉冲信号,再由U3A及相关元件组成的延时电路延时输出。
调整P2可以改变探测距离的大小,改变R41、E13、R42的大小可以调整输出时间的长短。



应用实例三:三鉴探头

    原理概述:三鉴是指红外主导、微波辅助、单片机智能处理(PIR/MW/AI)的综合探测技术,当被动红外发现目标后启动微波检测电路,当两种信号均有效并通过单片机智能处理符合报警输出条件时,由单片机给出报警信号。
    电路简析:本电路中被动红外(PIR)信号经滤波后直到单片机的比较器的输入口17、18脚,比较器把红外头感应到的信号直接转换为脉冲信号,数字信号经MPU PIC16C622A 的处理,利用软件可以进行出、入识别以及干扰的虑除。RB1输出2kHz占空比为5%的脉冲(宽度为20uS),驱动P2给微波探测器提供脉冲电源。微波探测器的低频输出通过P1选通输出到C101采用保持电容上。反应物体移动的低频信号经U1A及相关元件组成的可编程运算放大器放大,再经U1B组成的比较器进行电平转换,转换后的脉冲信号到PIC16C622 的RB3脚输入到MPU。
    当红外发现目标后,RB1输出高电平,三极管K3导通,由U1A组成的可编程放大器的增益由100倍增加到10000倍左右,微波探测器电路开始工作,MPU开始检测物体移动信号。MPU通过对PIR信号分析,可以判断出红外源的出入情况,以此可以排除热空气以及非热源移动物体的干扰(如飘动的窗帘、转动的电扇等),同时综合微波探测器的信号,可以排除多种热源的干扰。
合理的MPU数学模型和编制科学的软件,可以识别出体重小于20kg宠物。基本上可以消除宠物的引起的误报。
本电路中改变P1的大小,可以改变放大电路的增益,从而调整微波电路的探测距离。


【频率】10.525GHZ
【电压】7.5-15V
【电流】40mA
【尺寸】46.5 X 40 X14 mm
【重量】20g
【频率】10.525GHZ
【电压】5V
【电流】40mA
【尺寸】46.5 X 40 X 8.7mm
【重量】10g
【频率】5.8GHZ 内置放大线路
【电压】5V
【电流】21mA
【尺寸】34 X 34 X 7mm
【重量】12g
【频率】10.525GHZ
【电压】5V
【电流】30mA
【尺寸】46.5 X 40 X 8.7mm
【重量】9g
微波感应模块SW201MK系列  PDF下载

模块采用表面安装组件,体积小,可靠性高.广泛用于防盗报警系统与自动门控制器.微波红外移动检测器,灯光控制开关,速度测量等.低电流消耗,波式脉冲工作,长检测距离.

高频(5.8GHZ)微波传感器︱微波人体感应智能开关SW-581


高频(5.8GHZ)微波传感器︱微波人体感应智能开关

SS100微波移动传感器
SS-719微波感应模块
微波移动感应LED吸顶灯

产品名称:微波感应开关
产品型号:SS-826
频率:10.525GHZ
  详细资料下载

微波模块SW200MK  PDF下载       【频率】5.8GHZ
【电压】7.5-15V
【电流】40mA
【尺寸】46.5 X 40 X14 mm
【重量】20g

SS-9261雷达探测器

TWH9251A 雷达探测器模块

SS-968雷达模块

HB100 微波移动传感器模块10.525GHZ微波传感器

微波传感器模块LB200       5.8GHZ微波传感器

35GHZ微波传感器

24GHZ微波传感器

低成本智能微波感应模块
