XMWW31A 射频导纳物位变送器

•  技术参数

1 、 接线盒材质: 铝合金 IP65

2 、 感应棒材质: SUS304 钢索或极棒

3 、 操作温度: 0~85 ℃

0~200 ℃

4 、 输出电流: 4~20mA

5 、 电源电压: 24VDC (二线制)

6 、 量程: 0~1000PF , 0~3000PF ,

0~7000PF , 0~10000PF

7 、 精度: ± 0.5%

8 、 带负载能力: 0~600Ω

9 、 接续方式: 3 ″× 5KG/cm2

10 、抗拉: 3.5TF

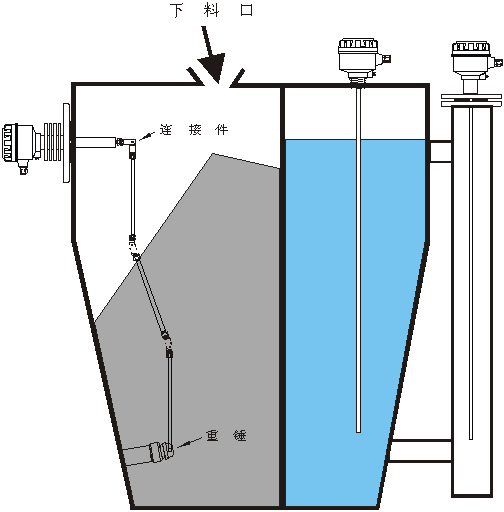

二、安装示意图:




•  注意事项:

1 、不锈钢锁头到钢索尾不能留太长,否则容易引起钢索尾摆动、松开后,碰到金属仓壁或支架等,造成测量值跳动,不稳定。

2 、为提高热料仓内钢索耐磨性能,请将本公司提供的不锈钢套管套在横的或斜的钢索处。

3 、若桶槽为非导体时,须在桶外加一接地之金属带,或在极棒周围增一支同心圆之金属管,并注意在金属管上部须有排气孔,以免料位无法顺利上升。

4 、安装时注意避免障碍物或搅拌器,如果有搅拌器,感应钢索必须使用绝缘支架固定在桶壁,避免摆动或被搅拌器撞受损。

5 、当桶内介质为导体,必须使用有 PP 、 PVDF 被履之极棒或钢索,因为裸露的电极在导体中无法正常动作

6 、电极放入桶内后,须将牙头或法兰固定好,并检查接地是否确实。 因为接续部分若没有良 好的接地,电路将无法正常检测。

7 、接线盒配线完成后,须将盒盖及电缆固定头锁紧,以防止水气侵入接线盒内部。此项检查非常重要,一定要确实执行,否则检测物位值将不正确。

8 、传送电缆线注意不要与动力线平等靠近,必须靠近时须以金属管屏避,以免受动力线干扰(请用二芯屏蔽线: 0.75mm2 ~1mm2 )× 2

9 、接线盒或法兰部份要确实接地。

10 、位置要选好 A :尽量避开进料口和出料口(影响工作时稳定性)若避不开 要在上方焊一槽钢或角铁;

B :不要安装在物料不流通的死角。

11 、钢索与仓壁间的距离等于仓的直径的六分之一左右。如果计算出来小于 20CM ,则以 20CM 为准;如果计算出来大于 100CM ,则以 100CM 为准。

12 、钢索与仓壁要平行安装和拉紧。

13 、高温型要注意散热片和接线盒的通风。(接线盒要在 60 摄氏度以下)保温层只能做在散热片下面。

14 、讯号线要由下向上进入电容物位计接线盒,并把索咀旋紧(防止讯号线把水带入接线盒)

15 、讯号线不能架空走(容易感应雷电),不能和电动机线、控制线混在一起走(会受电磁干扰,数字不稳定)

16 、接线盒不要安装在露天、或长时期受日照和淋雨地方。(要加雨棚,但必须保持接线盒通风)

17 、钢索选用过长时,多余的部分必须切除。

18 、物位计和仪表先开机预热五分钟后,才能调校和使用。

四、物位计调校

物位计输出电流 4~20mA 。 极棒与大电容量大于量程 10 倍以上或短路时,输出高达 25mA 。

•  物位计感度调整(出厂前已调好)

根据实际情况调整物位计的感应节子的位置:测量不同高度、不同介质的料位。

•  物位计调校

A 、物位计输出电流 4-20mA 。极棒短路与电容量大于是一种 10 倍以上,诊断指示灯 A 发亮。

B 、物计零位、量程调整

当物位在空仓位时,调节零位粗调电位器

(如下图)使输出电流接近 4mA ;当物位在满仓位时,调节量程粗调电位器(如下图)使输出电流接近 20mA ,如此反复上述步骤,使物位从空仓位至满仓位变化时,电流从 4mA 变化到 20mA ;同样使物位从满仓位至空仓位变化时,电流从 20mA 变化到 4mA 。最后,为使满位与零位较正确应换用细调电位器进行调整。

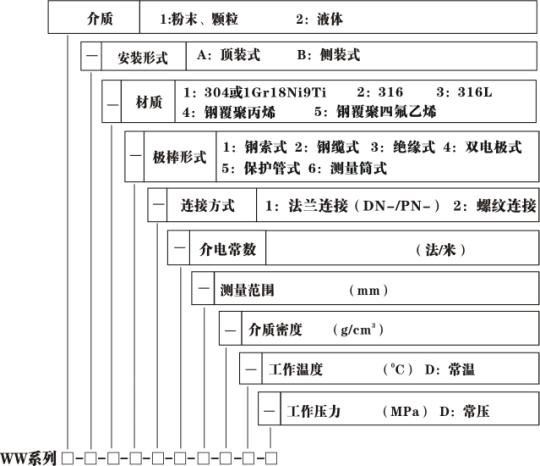

•  选型标记

故障检修表

•  新安装

一、无讯号输出:

① 讯号线路不通;②正负接反;③没有 +24V 馈电( 18~24V 属正常)

二、讯号输出过大:

①讯号线路短;②料仓进水或潮湿;③钢索与仓壁短路;④量程选用不正确;⑤感应极棒(四氟)被损坏

三、输出讯号变化过小:

①量程选用不正确;②馈电不足;③钢索感应极棒与仓壁之间距离太长

四、数字显示不稳定:

①钢索松动;②讯号线接触不良;③接线头通风不良(温度太高);

④ 装在进料口上;⑤与电动机线、控制线捆扎;⑥没有使用屏蔽线;

⑦钢索有时碰仓壁

B 、使用过一段时期

一、没讯号输出:

① 讯号线断;②接线盒进水;③显示表不良或没有 24V 馈电

二、讯号输出过大:

①钢索碰仓壁;②陶瓷破裂造成与仓壁(支架)短路;③料仓进水(或潮湿);④感应极棒(四氟)被损坏;

三、数字显示不稳定:

① 钢索松动;②接线头通风不良;③讯号线接触不良
