WYP频率输出型位移传感器

一、技术参数

量 程

0~1000mm

线性精度

0.05/0.1/0.2/0.5%F·S

分辨率

0.1Hz

供电电压

8~15VDC 或 5 V或10mA
输出信号 TTL方波

中心频率范围: 3~10KHZ

频偏范围: 2~10KHZ

温度系数

0.01~0.03%FS/℃

噪声

<1mVrms、10mVpp

环境温度

-10~60℃/-35~80℃/-50~120℃

测杆形式

弹簧复位 / 限位滑杆/自由滑杆

滑杆连接头

球测头 /M3*10mm

防护等级

IP6

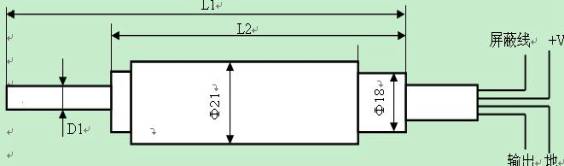

二、外型尺寸

三、外形尺寸说明 单位:mm

尺寸

量程

D1

D2

L2

L1

±20(0~40)

Ф6

Ф21

155

215

±35(0~70)

205

295

±50(0~100)

245

365

±75(0~150)

280

450

±100(0~200)

365

585

±125(0~250)

435

705

±150(0~300)

485

805

±200(0~400)

585

1005

±250(0~500)

685

1205

注: L1 为滑杆拉出全量程的最大尺寸,滑杆连接螺纹 M3×10mm ; 可按用户要求设计生产。
