USB2.0-4 数据采集器



◆ 一、产品简介

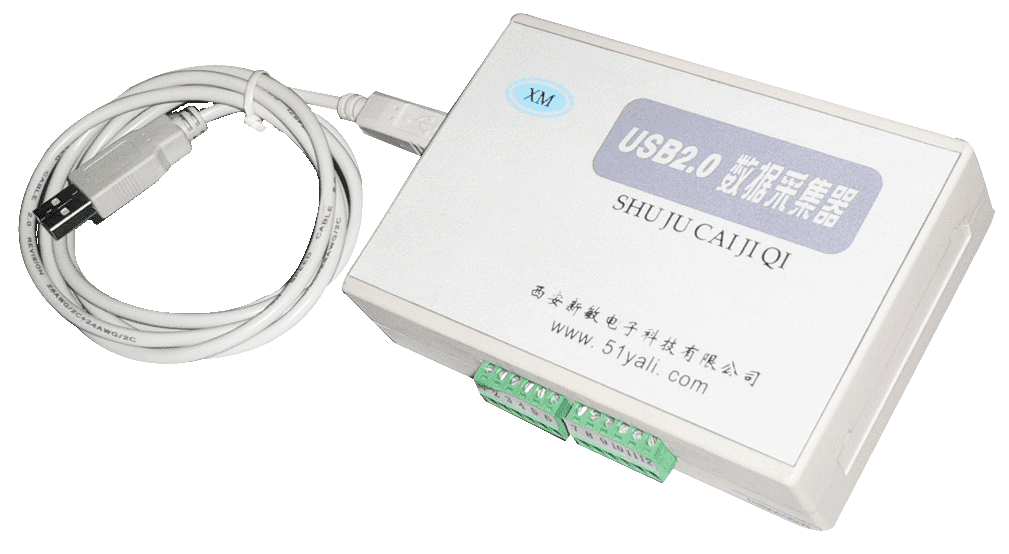

    本控制卡是基于USB2.0协议的传感器数据采集控制卡,通用串行总线USB是用来连接外围设备与计算机之间的新式标准接口总线。
    本系统是一个主从系统。在系统中,采集控制卡负责将传感器的电量模拟信号转换为数字信号传送到PC机上,PC机对数据进行转换,并显示到监视器上,采集控制卡加电初始化后,将USB接口插入PC机后,PC机自动加载应用处理软件,从USB接口读取数据,并对数据进行基本处理,通过应用处理软件可以向采集控制卡发送命令,采集控制卡将命令通过输出控制接口输出,控制其它外设。

◆ 二、技术指标
1、同时采集4路不同传感器数据(如压力、温度等),其输入信号形式为电流(4-20mA)或者电压(0-5V),输入信号形式可自由方便配置,并能够以曲线和数据表格的形式显示并保存传感器采集数据变化,界面直观,易于观察;
2、8位A/D进行数据采集, 信号带宽40MHz ,转换时间40ns,并行采集速率64k/s;
3、输入:压力、液位、温度、湿度、位移、流量、霍尔等传感及变送器。

◆ 三、硬件安装以及传感器接线说明

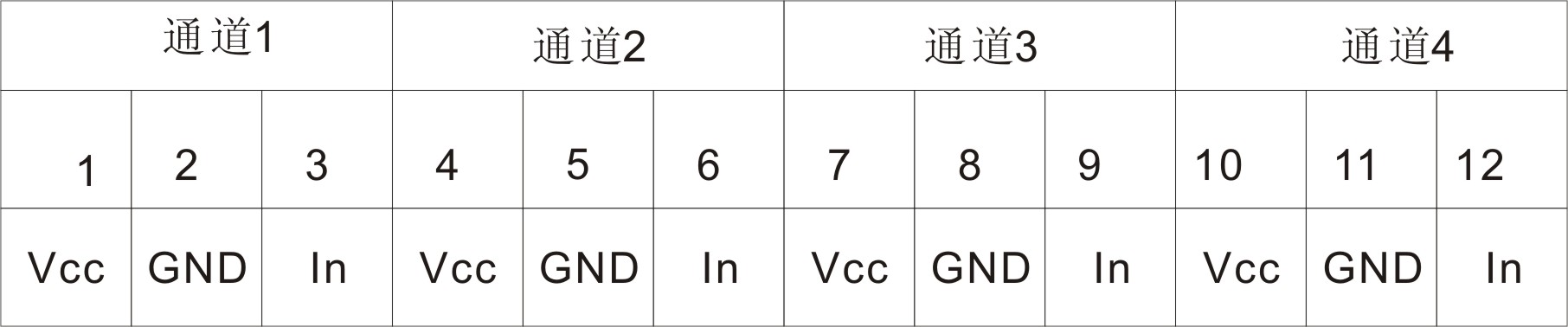

   从USB插口一侧开始一次为一、二、三、四路。12个接线端子依次㈠VCC㈡GND㈢In,其中VCC不用接地。
◆ 四、系统运行界面的主菜单包括
● 系统管理、 ● 通道信息 、 ● 数据解析 、 ● 采集信息查询 、 ● 曲线图、 ● 报表生成 、 ● 帮助。
◆ 五、主要运行界面

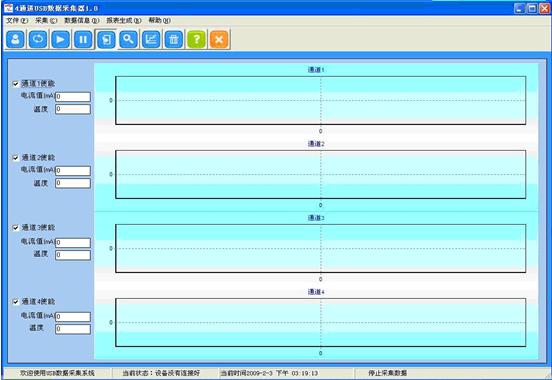

1、初始界面

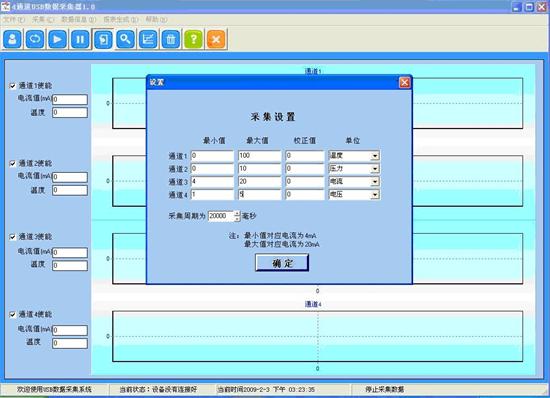

2、写入设定值

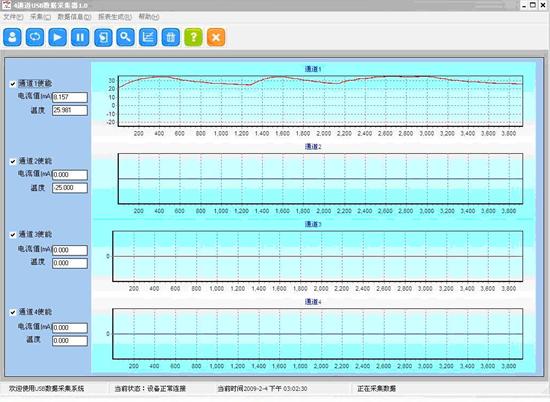

3、开始采集

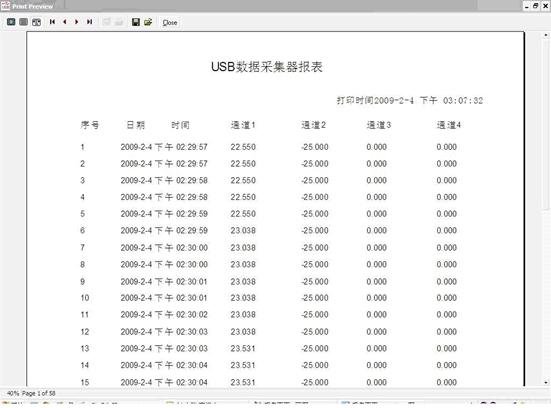

4、打印报表
