应变片

中文名

应变片

外文名

strain gauge

现    象

应变效应

制    成

基    于

半导体材料的压阻效应



1概述

电阻应变片

电阻应变片的工作原理是基于应变效应制作的,即导体或半导体材料在外界力的作用下产生机械变形时,其电阻值相应的发生变化,这种现象称为“应变效应”。

半导体应变片是用半导体材料制成的,其工作原理是基于半导体材料的压阻效应。压阻效应是指当半导体材料某一轴向受外力作用时,其电阻率发生变化的现象。

应变片是由敏感栅等构成用于测量应变的元件,使用时将其牢固地粘贴在构件的测点上,构件受力后由于测点发生应变,敏感栅也随之变形而使其电阻发生变化,再由专用仪器测得其电阻变化大小,并转换为测点的应变值。

金属电阻应变片品种繁多,形式多样,常见的有丝式电阻应变片和箔式电阻 应变片。

箔式电阻应变片是一种基于应变——电阻效应制成的,用金属箔作为敏感栅的,能把被测试件的应变量转换成电阻变化量的敏感元件

光学应变片

光学应变计一般采用不超过 4-9 微米直径的布拉格光栅 玻璃纤维 制造。

光学应变片光学应变片[1]

一般来说,人的头发直径为60-80微米.纤维芯被直径大约125 微米的纯玻璃覆盖层所包围。

基于布拉格光栅的应变片有以下优势:

1. 对电磁场不敏感

2. 可以用于可能爆炸的环境

3. 高震动负载情况下,材料(玻璃)不会产生故障

4. 可以测量更大的应变,一般电阻应变片的最大应变为数百微应变,而光学应变片的可测量的最大应变为7000微应变

5. 更少的连接线,因此会对测试物体产生更少的干扰

6. 互连需要大量的传感器,不同的布拉格波长可以集成在一个光纤中.

2应变片的构造

应变片有很多种类。一般的应变片是在称为基底的塑料薄膜(15-16μm)上贴上由薄金属箔材制成的敏感栅(3-6μm),然后再覆盖上一层薄膜做成迭层构造。[2]

应变片构造应变片构造

箔式电阻应变片

3应变片的分类

按材料分: 金属式体型——丝式、箔式、薄膜型;

半导体式体型——薄膜型、扩散型、 外延型、PN结型 按结构分:单片、双片、特殊形状 按使用环境:高温、低温、高压、磁场、水下;

主要特点:

1、 部分应变片具有自补偿功能,不需要补偿片,自身就能抑制应变温度漂移的功能。
  2、 产品品种多、可以给客户在不同的测量场合,提供完善应变测量选择,主要有:普通、低温、高温、超高温防水、复合材料、混凝土、焊接式、焊接防水、半导体、测残余应力、等非常完善的产品规格和型号。
  3、 测量温度范围广:-269℃-800℃
  4、 产品稳定性好、长时间测量,产品测量结果稳定。
  5、 产品的测量形状多样,可以测量多种力学信号,如:测量扭矩、剪切应力、集中应力、等等。

4应变片原理

将应变片贴在被测定物上,使其随着被测定物的应变一起伸缩,这样里面的金属箔材就随着应变伸长或

应变片原量应变片原量

缩短。很多金属在机械性地伸长或缩短时其电阻会随之变化。应变片就是应用这个原理,通过测量电阻的变化而对应变进行测定。一般应变片的敏感栅使用的是铜铬合金,其电阻变化率为常数,与应变成正比例关系。即:

其中,R:应变片原电阻值Ω(欧姆)

ΔR:伸长或压缩所引起的电阻变化Ω(欧姆)

K:应变片的灵敏系数(常量,由应变片的生产厂家提供)

ε:应变

不同的金属材料有不同的比例常数K。铜铬合金的K值约为2。这样,应变的测量就通过应变片转换为对电阻变化的测量。但是由于应变是相当微小的变化,所以产生的电阻变化也是极其微小的。

要精确地测量这么微小的电阻变化是非常困难的,一般的电阻计无法达到要求。为了对这种微小电阻变化进行测量,我们使用带有惠斯通电桥的专用应变测量仪。

5应变片的应用

应变片主要应用于传感器。振动时效效果取决于振型的选择。为确保准确地消除或降低工件关键部位的残余应力,防止焊接、切割、铸造、锻压、机加工件变形与开裂。Sigmar开发出多种常规时效设备,可为用户提供科学的工艺振型分析、方便的设备操作功能,以便定性地保证时效工艺效果……它们可分为分为4个系列16个规格。

传感器的定义

能把被测物理量或化学量转变成为电量的一种器件或元件叫传感器(又称变换器)其中我们平时接触较多物理量就有温度、湿度、质量、重量、力、压强、速度、加速度、长度、角度、液位、流量、密度等;与此相以对应,生产和生活中就需要温度传感器、湿度传感器、称重测力传感器、压强传感器等。

电阻应变式称重测力传感器

称重传感器的定义:

一种已考虑到使用当地的重力加速度和空气浮力影响的用来测量质量的传感器。称重传感器能把被测质量转换成电压信号。有各种各样的称重传感器,例电容式称重传感器;电磁平衡式传感器,有压电式称重传感器等等。

应变式称重传感器

采用电阻应变片作为敏感元件制造生产的称重传感器叫应变式称重传感器。

应变式测力传感器

采用电阻应变片作为敏感元件制造生产的能把各种力学量转换为电量的传感器叫测力传感器。例拉力、压力、压强、扭拒、加速度等传感器。

应变式称重测力传感器与测力传感器之间的关系

从理论上说,质量表征实体的一种性质,,其测量单位是千克,而力学量是一种向量,测量单位是牛顿及其它导出量,彼此毫无关系。但由于质量不能直接测量,质量是利用质量在地球重力场中的力效应(重量)来测量的,所以从测量技术而论它们彼此是同类的。

常用电阻应变计目录


BE系列:酚醛—缩醛基底,康铜箔制成,全密封结构:柔韧性好。粘贴方便,性能稳定,用于一般精度传感器和应力分析。
灵敏系数:2.00-2.20
结构形状说明
产品型号
敏感栅尺寸(mm)长×宽
基底尺寸(mm)长×宽
BE120-1AA
1×1
3.6×2.6
BE120-1.5AA
1.5×1.5
4.7×3.6
BE120-3AA
3×2
6.8×3.8
BE120-4AA
4×2
8.8×4
BE120-5AA
5×1
9.0×4
BE120-5AA
5×2
9.2×3.9
BE120-6AA
6×3.5
11.5×5.0
BE120-10AA
10×2
17×4.3
BE120-10AA
10×3
15.5×5.0
BE120-15AA
15×3
22×5.2
BE120-20AA
20×3
24×5.2
BE120-50AA
50×4
64×10





  BE350-5AA

      5×3.2

      9.3×4.9



   BE350-4HA

  4.2×3.2

      10.5×9.2

BE120-2BB
2×2
5.1×5.8
BE120-3BB
3×2
6.8×9.1
BE120-5BB
5×2
10.1×12
BE120-10BB
10×5
17×19
BE120-2BA
2×1.5
9.3×9.3
BE120-3BA
3.1×1.8
11.1×11.1

BE120-2CA
2×1.5
8.8×8.8
BE120-3CA
3×2
11.5×11.5
BE120-5CA
5×2
15.4×15.4
BE120-2CC
2×1.5
8.8×8.8








BE120-2CA
2×1.5
8.8×8.8
BE120-3CA
3×2
11.5×11.5
BE120-2CD
2×1.5
12.1×12.1
产品形式
产品型号
敏感栅尺寸
基底尺寸
(LXW)(mm)
(LXW)(mm)
BE120-(10)KA
¢9.0
¢10.0
BE350-(10)KA
¢9.0
¢10.0
BE350-(15)KA
¢14.0
¢15.0
BE350-(20)KA
¢18.5
¢20.2
BE120-2BC
2.0X2.0
7.8X7.8
BE120-3BC
2.8X1.7
7.7X7.7
BE120-4BC
4.1X1.8
9.4X9.4
BE120-2CB
2.0X2.0
7.8X7.8
BE120-3CB
2.8X1.7
7.7X7.7
BE120-4CB
4.1X1.8
9.4X9.4


SZ系列纸基丝式应变计
产品形式
产品型号
敏感栅尺寸
(长X宽)(mm)

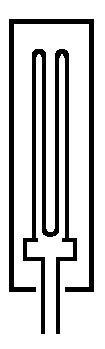

SZ120-20AA
20X3
SZ120-30AA
30X5
SZ120-40AA
40X4
SZ120-50AA
50X5
SZ120-60AA
60X5
SZ120-80AA
80X5
SZ120-100AA
100X3
SZ120-150AA
150X5
SZ120-200AA
200X5

BQ系列
纸侵缩醛树脂基底,康铜箔制成,基底薄而柔软,使用、粘贴方便,是一般应力分析尤其是复合材料和混凝土结构的常用敏感元件。

产品形式
产品型号
敏感栅尺寸
基底尺寸
(长X宽)(mm)
(长X宽)(mm)
BQ120-20AA(**)
20.0X3.0
28.9X7.2
BQ120-40AA(**)
42.0X2.4
52.0X7.2
BQ120-60AA(**)
60.0X2.2
68.0X6.8
BQ120-80AA(**)
80.0X2.5
90.0X7.0
BQ120-100AA(**)
100x3.6
110.0x7.0


BA系列
聚酰亚胺基底,康铜箔制成,全密封结构;可温度自补偿;延伸率高,耐湿热性好,电阻绝缘性能好,使用温度范围宽,适用于150℃以内的精密应力分析.

产品形式
产品型号
敏感栅尺寸
基底尺寸
(长X宽)(mm)
(长X宽)(mm)
BA60-02AA
0.2X1.1
3.6X3.0
BA120-02AA
0.2X2.0
4.0X3.6
BA120-1AA
1.0X2.0
4.3X3.5
BA120-2AA
1.9X2.2
6.2X3.4
BA120-3AA
2.8X2.0
6.4X3.5
BA120-4AA
4.2X1.9
8.2X3.6
BA120-5AA
5.0X2.0
10.0X4.0
BA120-6AA
5.8X2.7
9.7X4.2
BA120-8AA
7.8X2.6
12.2X4.3
BA120-10AA
9.8X3.0
15.5X5.0
BA200-4AA
4.0X2.2
9.0X4.0
BA200-6AA
6.0X2.3
10.7X4.8
BA350-2AA
2.4X3.3
6.4X4.7
BA350-3AA
3.1X3.5
7.4X4.9
BA350-4AA
4.0X2.8
8.2X4.6
BA350-5AA
4.8X3.4
9.4X5.0
BA350-6AA
6.4X3.8
11.0X5.4
BA350-3AB
4.5X3.7
8.2X5.9
BA350-4AB
5.5X4.8
10.0X7.0
BA350-6AB
8.5X6.5
12.1X10.0
BA350-8AB
11.2X8.8
15.0X11.0
BA120-2FB
2.0X2.0
5.2X5.6
BA120-3FB
2.7X1.7
6.5X6.0
BA120-4FB
4.0X2.2
8.2X6.4
BA350-2FB
2.0X2.8
6.4X7.6
BA350-3FB
3.1X3.0
7.4X7.6
BA350-4FB
4.0X2.4
8.2X6.8
BA120-2HA
2.0X3.8
5.8X7.0
BA350-2HA-D
2.0X3.8
8.8X5.6
BA350-3HA-D
3.0X5.2
8.8X6.8
BA350-4HA-D
4.2X6.9
8.2X8.2



产品形式
产品型号
敏感栅尺寸
基底尺寸
(LXW)(mm)
(LXW)(mm)
BA120-2BB
2.0X2.4
5.6X7.2
BA120-3BB
2.8X3.3
6.5X8.5
BA120-4BB
4.0X4.5
8.0X11.0
BA350-2BB
2.2X3.3
6.0X7.5
BA350-3BB
3.1X3.7
6.6X8.9
BA350-4BB
4.0X4.0
7.8X10.0
BA120-2BB-A
1.9X2.3
5.6X6.6
BA120-3BB-A
3.0X2.8
8.8X6.6
BA120-4BB-A
4.0X4.0
10.0X7.6
BA350-2BB-A
2.2X3.3
7.8X6.2
BA350-3BB-A
3.0X3.4
9.8X6.8
BA350-4BB-A
4.0X4.2
10.0X7.8
BA120-2BA
2.0X1.5
9.3X9.3
BA120-3BA
3.1X1.8
11.1X11.1
BA120-4BA
3.8X1.7
11.6X11.6
BA120-2CA
2.0X1.5
9.3X9.3
BA120-3CA
3.1X1.8
11.1X11.1
BA120-4CA
3.8X1.7
11.6X11.6
BA350-(10)KA
¢9.0
¢10.0
BA350-(15)KA
¢14.0
¢15.0
BA350-(20)KA
¢18.5
¢20.2


BB、BAB系列250℃中温应变计
采用玻璃丝布增强聚酰亚胺基底,卡玛箔制成,具有耐热性好,绝缘能力强,使用温度高的特点,特别适用于温度场下的构件应力分析测量和传感器。
产品形式
产品型号
敏感栅尺寸(mm)
长X宽
基底尺寸(mm)
长X宽
BB(BAB)250℃系列
中温箔式应变计
BB(BAB)120-1AA-W250
1.0X1.5
4.0X2.7
BB(BAB)120-2AA250
2.1X2.3
5.8X3.8
BB(BAB)120-3AA250
2.8X2.0
6.4X3.5
BB(BAB)120-4AA250
3.9X2.7
8.0X4.0
BB(BAB)120-10AA250
10.0X3.0
15.0X5.0
BB(BAB)300-1AA-W250
1.1X1.0
2.9X2.0
BB(BAB)300-2AA-W250
2.0X1.0
3.8X2.0
BB(BAB)300-2AA-A-W250
2.0X2.0
3.8X2.8
BB(BAB)300-3AA-A250
2.9X1.9
5.5X2.5
BB(BAB)350-4AA250
4.0X3.7
8.0X4.9
BB(BAB)350-5AA250
5.0X4.1
9.4X5.7
BB(BAB)1000-3AA250
3.2X3.2
7.4X4.5
BB(BAB)2000-4AA250
4.0X4.4
8.6X6.0
BB(BAB)120-3BB250
2.8X3.3
8.5X6.5
BB(BAB)120-4BB250
4.0X4.4
10.3X7.5
BB(BAB)350-2BB250
1.9X2.5
6.4X5.5
BB(BAB)350-3BB250
3.0X3.4
8.8X6.8
BB(BAB)350-4BB250
4.0X4.3
10.0X7.8
BB(BAB)350-3HA-C250
3.0X3.8
9.5X7.8
BB(BAB)350-4HA-A250
4.0X3.6
8.8X7.8
BB(BAB)1000-3HA-A250
3.0X4.5
9.4X6.5
BB(BAB)250-1HA-W250
1.0X1.3
3.8X2.8
BB(BAB)300-2HA-W250
2.0X1.2
4.0X4.0
BB(BAB)350-4HA-D250
3.9X2.3
8.3X8.3
BB(BAB)350-4HA-E250
3.9X2.3
8.3X8.3
BB(BAB)120-(6)KA-B250
5.2
6.0
BB(BAB)350-(6-B10)KA250
6.4
10.0
BB(BAB)1650-(10-B13)KA250
9.4
13.0
BB(BAB)350-(10)KA250
8.8
10.0
BB(BAB)350-(15)KA250
14.0
15.0
BB(BAB)350-(20)KA250
18.6
20.0
BB(BAB)1000-(10)KA250
9.0
10.0
BB(BAB)1000-(10-B13)KA250
9.0
13.0
BB(BAB)1000-(14)KA250
12.8
14.0
BB(BAB)1000-(20)KA250
18.6
20.0
BB(BAB)1000-6FB250
6.0X2.4
9.5X6.8

TJ系列箔式水下应变计
选择防水、防霉的特种胶粘剂,采用全密封结构,是5MPa以内静压力场电测的理想敏感元件。它能成功地用于以水为测试环境的飞机座舱密封性试验、压力容器内壁的应力分析以及水坝、大坝、高速公路强度测试和地应力探索实验。



TJ系列箔式
水下应变计
TJ120-4AA(**)
4.0X2.3
29.0X10.5
TJ350-4AA(**)
4.0X2.9
30.0X12.0

TS系列裂纹扩展计
裂纹扩展计是结构疲劳试验和断裂力学中检测裂纹扩展长度及速率而设计制造的,能解决复杂构件。用其他方法无法检测的困难,显示独特的优越性,使用时使栅条与主应力方向相平行,当构件受外力产生裂纹时,栅条发生断裂,裂纹扩展计的总电阻值发生相应变化,从而可计算出裂纹的长度和扩展速度,裂纹张口位移:≤0.02mm,断裂滞后(超前):≤0.5mm,使用温度范围:-30℃~+60℃。
TS系列
裂纹扩展计
TS3-(10)MA
35.0X9.7
37.0X12.0
TS8-(10)MA
33.5X9.0
35.0X11.4
TS5-(25)MA
34.0X19.9
36.0X23.9
TS5-(10)MB
23.0X9.0
30.0X11.4
TS8-(10)MB
32.0X9.0
34.2X11.4
2TS8-(10)MB
32.0X9.0
34.2X11.4


::称重传感器系列图例::
CZL-1R微型称重传感器 CZL-1H微型称重传感器 CZL-1X微型称重传感器
XMT808智能数显控制仪表 MCK-Z系列智能显示仪表 BSQ-1系列变送仪器

称重,拉压力

11 13
3134 4143
41a75a 43a73a
4547 45a47a
4649 53
7375 8182
d dlndls
lfh71 lp
mblmbh mpb
rgmrghrgf rmarharfa
rmrhrf tg
th ug
wg

 基本知识

使用指南

· 游丝的的品种及代号
· 宝石材料特性
· 关于起重量限制器的基本知识
· BHB、BAM、BAB250℃应变计命名规则
· 应变计术语及应变计材料介绍
· 补偿电阻器介绍
· 应变计多功能补偿技术介绍
· 日用衡器类传感器用应变计介绍
· 应变计选择方法
· 应变计生产基本情况
· 电阻应变计参数
· 中美表面粗糙度对照表
· 传感器防护等级介绍
· 应变计的粘结技术及防护
· 压力传感器命名规则
· 应变计接线方式
· 称重传感器附件型号命名图
· 称重/测力传感器型号命名图
· 应变计使用中容易出现的问题及对策

更多产品请看本公司产品专用销售网站:

欢迎索取免费详细资料、设计指南和光盘 ;产品凡多,未能尽录,欢迎来电查询。

中国传感器科技信息网:http://www.sensor-ic.com/     SSTKJ工控安防网:http://www.pc-ps.net/

SSTKJ电子 元器件网:http://www.sunstare.com/            SSTKJ微波光电产品网:HTTP://www.rfoe.net/

消费电子产品网://www.icasic.com/                   科技产品网://www.sunstars.cn/传感器销售热线:

    地址:深圳市福田区福华路福庆街鸿图大厦9732室

    电话:0755-83376489 83376549 83607652 83370250   83370251   83376549

    传真:0755-83376182  (0)13902971329  MSN: xjr5@163.com

    邮编:518033   E-mail:szss20@163.com     QQ: 195847376

    深圳赛格展销部:深圳华强北路赛格电子市场9583号 电话:0755-83665529   13823648918

    技术支持: 0755-83394033 13501568376

    北京分公司:北京海淀区知春路132号中发电子大厦3097     TEL  13823791822  FAX010-62543996

    上海分公司:上海市北京东路668号上海賽格电子市场地下一层D25号      TEL  56703037  13823676822  FAX021-56703037

    西安分公司:西安高新开发区20(中国电子科技集团导航技术研究所)     西安劳动南路88号电子商城二楼D23

            TEL  18926764199  FAX:029-77678271
