转速传感器/测速传感器/转速表

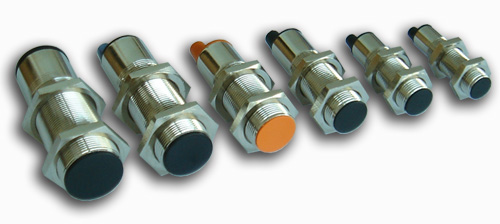

S12、S14、S16、S18、S20、S22齿轮转速传感器
|
|
主要功能及特点 |
利用钢铁材料（或其他导磁材料）做的齿轮转动，产生磁通量的变化，通过故态磁性传感元件获得信号，可测量齿轮的转动。特点是分辨率高，频响宽，可靠性高。内装放大整形电路，输出为幅度稳定的方波信号，能实现远距离传输。
◆ 测量转速范围宽(0.3Hz～10KHz)。优于霍尔传感器；
◆ 测量间距大(0.2～2.5mm)；
◆ 抗震性能强；
|
型号、外型尺寸及配件 |
| |
传感器外壳用铜材料制成，外壳镀镍（不导磁）。
|
型号
|
外径D
|
螺扣M
|
壁厚
|
传感器长L1
|
长L2
|
|
S12
|
12.0mm
|
M1
|
0.5mm
|
40mm
|
10mm
|
|
S14
|
14.0mm |
M1
|
0.5mm
|
40mm
|
10mm
|
|
S16
|
16.0mm |
M1
|
0.5mm
|
50mm
|
16mm
|
|
S18
|
18.0mm |
M1
|
0.5mm
|
50mm
|
16mm
|
|
S20
|
20.0mm |
M1
|
0.5mm
|
60mm
|
18mm
|
|
S22
|
22.0mm |
M1
|
0.5mm
|
60mm
|
18mm
|
|
S24~
|
24.0mm |
M1.5
|
1.0mm
|
60mm
|
18mm
|
|
S30~
|
30.0mm |
M1.5
|
1.0mm
|
60mm
|
18mm
|
[注] ~ 预约定制。
配件：弹簧垫2个；螺丝2个；标准导线长度1.5米。 |
|
|
| |
转速传感器图纸
|
| |
防水结构简单，耐压能力强、密封可靠，未使用任何防水胶剂。 |
| |
转动齿轮
|
 |
 |
|
转速传感器
|
输出方波信号
|
|
|
产品应用 |
| |
主要应用于将机械运动中的转动的物理量转化成方波脉冲电信号。多用于测量转速、周期、速度。广泛应用于机械、冶金、石油、化工、交通、自控、军用、汽车ABS、出租车记价器、火车车轮转速、摩托车发动机转速等各个领域。 |
技术指标 |
| |
|
供电电压
|
+5V、＋12V、+24V
|
使用温度
|
-40 至 +150（军品)
-20 至 +80（民品) |
|
输出信号
|
| 高电平 |
≥4V(供电电压+5V)；
≥10V(供电电压+12V)；
≥10V(供电电压+24V)； |
低电平<0.3V，方波。
|
响应频率
|
0.3Hz 至 10KHz
转速(转/分)=60×频率 |
|
分辨膜数
|
>0.5 |
使用湿度
|
<95%RH |
|
输出电流
|
<30毫安 |
保护形式
|
有限性和短路保护 |
|
触发形式
|
钢铁齿轮，或其他软磁材料 |
绝缘电阻
|
>50MΩ |
|
输出方式
|
NPN |
外壳材料
|
金属镀镍 |
|
应用距离
|
（0.2～2.5mm）正比与齿高、高速和极低速时距离应近 |
|

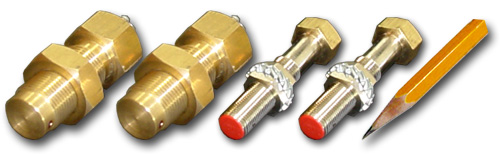

 T20专用齿轮转速传感器(特制)
|
主要功能及特点 |
放大显示传感器图片
|
| |
利用钢铁材料（或其他导磁材料）做的齿轮转动，产生磁通量的变化，通过故态磁性传感元件获得信号，可测量齿轮的转动。特点是分辨率高，频响宽，可靠性高。内装放大整形电路，输出为幅度稳定的方波信号，能实现远距离传输。 |
|
外型尺寸及型号 |
| |
传感器外壳用LV12铝合金材料制成，外壳铝氧化处理。 |
传感器尺寸图纸 [单位：mm]
|
| |
型号：T20 |
| |
防水结构简单，耐压能力强、密封可靠，未使用任何防水胶剂。 |
|
产品应用 |
| |
由于传感器外壳采用铝合金材料制做，传感器坚固耐用，主要应用于测试环境较差、振动剧烈（如：发动机等）。用于测量转速、周期、速度。可应用于大型旋转机械、冶金、石油、化工、交通、自控、军用、火车车轮转速、飞机发动机转速等各个领域。 |
|
技术指标 |
| |
|
工作电压
|
＋15V |
使用温度
|
-40 至 +150（军品)
-20 至 +80（民品) |
|
输出信号
|
高电平近似于电源电压；
低电平<0.3V，方波。 |
响应频率
|
0.3HZ 至 25KHZ |
|
分辨膜数
|
>0.5 |
使用湿度
|
<95%RH |
|
输出电流
|
<30毫安 |
保护形式
|
有限性和短路保护 |
|
触发形式
|
钢铁齿轮，或其他软磁材料 |
绝缘电阻
|
>50MΩ |
|
输出方式
|
NPN |
外壳材料
|
LV12铝合金 |
|
应用距离
|
（0.2-2.5mm）正比与齿高、高速和极低速时距离应近 |
|
T23汽车发动机转速传感器(特制)
|
主要功能及特点 |
放大显示传感器图片
|
| |
利用钢铁材料（或其他导磁材料）做的齿轮转动，产生磁通量的变化，通过故态磁性传感元件获得信号，可测量齿轮的转动。特点是分辨率高，频响宽，可靠性高。内装放大整形电路，输出为幅度稳定的方波信号，能实现远距离传输。 |
|
外型尺寸及型号 |
| |
传感器外壳用LV12铝合金材料制成，外壳铝氧化处理。 |
|
| |
型号：T23 |
| |
防水结构简单，耐压能力强、密封可靠，未使用任何防水胶剂。 |
|
产品应用 |
| |
由于传感器外壳采用铝合金材料制做，传感器坚固耐用，主要应用于测试环境较差、振动剧烈（如：发动机等）。用于测量转速、周期、速度。为汽车发动机转速专用传感器。 |
|
技术指标 |
传感器尺寸图纸 [单位：mm]
|
|
| |
|
工作电压
|
＋12V |
使用温度
|
-40 至 +120 |
|
输出信号
|
高电平近似于电源电压；
低电平<0.3V，方波。 |
响应频率
|
0.3HZ 至 20KHz |
|
分辨膜数
|
>0.5 |
使用湿度
|
<95%RH |
|
输出电流
|
<30毫安 |
保护形式
|
有限性和短路保护 |
|
触发形式
|
钢铁齿轮，或其他软磁材料 |
绝缘电阻
|
>50MΩ |
|
应用距离
|
0.2-2.5mm |
外壳材料
|
LV12铝合金 |
|
定制专用齿轮转速传感器
|
根据用户需要可批量定制特殊尺寸转速传感器，用户需要提供传感器尺寸图纸、批量定货数量，供电电压（5伏；12伏；24伏）、工作温度范围、相应的技术要求。 |
 |
|
 |
|
