WY型位移传感器

    WY型位移传感器,是将直线移动的各种机械量转换成相应的电量(电压量、电流量),用于位移的自动测量和自动控制,测量预先被变成位移的各种物理量,比如:伸缩、膨胀、差压、振动、应变、流量、厚度、重量等等。它的特点是工作可靠、寿命长;线性度、重复性、一致性均好,灵敏度高、测量范围大,广泛应用于机械、电力、发电厂、航空航天、冶金、煤炭、石油、铁路、交通、轻工、纺织、建材、水利等行业的工矿企业、科研院所、大专院校、军工单位产品开发与应用的自动测量与自动控制。

            WY03型位移传感器、变送器

               WY04型位移变送器
 一、技术性能
    1、线性行程(满量程) 1~2000mm ±0.5~±1000mm
    2、灵敏度 0.5~20mV/V/mm
    3、精度等级 0.5% 0.3% 0.2% 0.1% 0.05%
    4、初级激励电压 5VrmS(3~8V)
    5、激励电压频率 1KHz(1~5KHz)
    6、动态频率 0~200Hz(3bd)
    7、灵敏度漂移 零点0.01%ºC 满度0.025%ºC
    8、负载阻抗 20KΩ
    9、工作温度 -10ºC~+70ºC (特殊要求:-25ºC~+125ºC)
 二、WYDC直流位移传感器
  WYDC型直流位移传感器是在WY位移传感器基础上发展的,它将传感器、振荡器和解调器、滤波器集为一体,只要外供直流稳压电源即可工作,除具有WY系列位移传感器的特性外,在以下场合更显示出它的优越性:
    1、位移传感器与控制室相距100米以上
    2、同时使用多只传感器要求互相之间以及对其它设备仪器不产生干扰
    3、需要防爆场合
    4、要求便于携带能进行野外使用
    5、只需外加一直流电压源即可工作
 技术性能:
   1、线性行程(满量程) 1~2000mm ±0.5~±1000mm
   2、精度 1% 0.5% 0.3% 0.2% 0.1%
   3、输出信号 0~5V或4~20mA标准信号等
 三、位移传感器变送器(WY-1A型变送器)
    1、可带一只传感器工作
    2、供电电源 220V±10% 50Hz±1Hz
    3、环境温度 -10ºC—+45º (特殊要求:-25ºC—+80ºC)
    4、激励电压频率 5KHz
    5、最大负载电流 60mA
    6、输出信号 0~5V或4~20mA、0~10mA等
WY-2A型变送器
   1、输出激励电压 5Vrms
   2、输出激励电压幅值稳定度 <0.05%
   3、波形失真 <1%
   4、最大负载电流 200mA
   5、输出激励电压频率 1KHz (1~5KHz)
   6、环境温度 -10ºC—+40ºC (特殊要求:-25ºC-+80ºC)
   7、供电电源 220V±10% 50Hz±1Hz
   8、最多可带4只传感器工作
   9、输出信号 0~5V或4~20mA、0~10mA

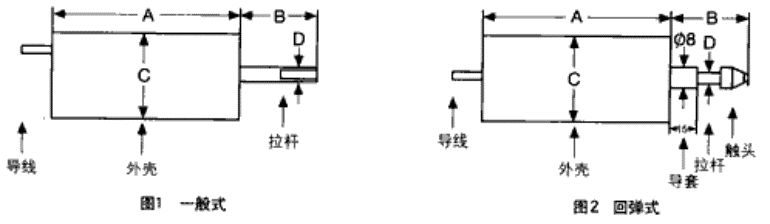

  四、传感器结构及外型尺寸

WYDC型位移传感器规格型号和外形尺寸 单位:mm
型号WYDC 1L 1D 5L 2.5D 10L 5D 15L 7.5D 20L 10 30L 15D 50L 25D 100L 50D 150L 75D
线性行程 1 ±1 5 ±2.5 10 ±5 15 ±7.5 30 ±10 30 ±15 50 ±25 100 ±50 150 ±75

结构尺寸

A 60 60 90 90 106 170 210 260 310
B   26 23 23 25 88 110 135 155
C Φ20 Φ20 Φ20 Φ20 Φ20 Φ20 Φ20 Φ20 Φ26
D Φ5 Φ5 Φ5 Φ5 Φ5 Φ5 Φ5 Φ5

型号WYDC 200L 100D 300L 150D 400L 200D 500L 250D 600L 300D 700L 350D 900L 450D 1000L 500D 1500L
线性行程 200 ±100 300 ±150 400 ±200 500 ±250 600 ±300 700 ±350 900 ±450 1000 ±500 1500
结构尺寸 A 410 620 900 900 900 1000 1200 1300 1800
B 191 76 422 425.5 410 800 1000 1100 1600
C Φ26 Φ26 Φ26 Φ26 Φ26 Φ26 Φ26 Φ26 Φ26
D Φ5 Φ5 Φ5 Φ5 Φ5 Φ5 Φ5 Φ5 Φ5
拉线式微型位移传感器

适用于所有环境的微型位移传感器参照拉绳式位移传感器,绳盒,绳编码器,缆索张紧度传感器及yo yo 盒, 并且补充了LVDTs, 编码器,线性电位计,和相关的可置换的感应器。 SpaceAge Control 位移传感器以其体积小,恶劣条件下的优良性能,准确和安装灵活简单等优点受到广泛关注。

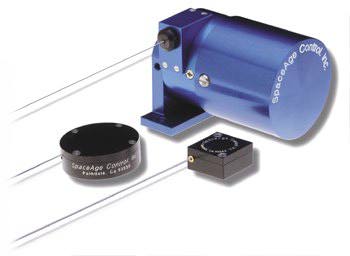

美国SpaceAge Control拉线式微型位移传感器

外形尺寸小, 可灵活转换电位计,编码器,LVDTs, 和 RVDTs

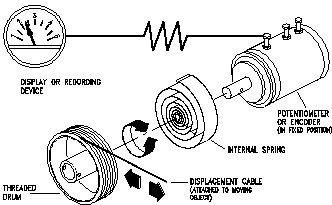

工作原理

位移传感器的功能是把机械运动转换成可以计量,记录或传送的电信号。SpaceAge Control 位移传感器由可拉伸的不锈钢绳绕在一个有螺纹的轮毂上,此轮毂与一个精密旋转感应器连接在一起,感应器可以是增量编码器,绝对(独立)编码器,混合或导电塑料旋转电位计,同步器或解析器。

     操作上,位移传感器安装在固定位置上,拉绳缚在移动物体上。拉绳直线运动和移动物体运动轴线对准。运动发生时,拉绳伸展和收缩。一个内部弹簧保证拉绳的张紧度不变。带螺纹的轮毂带动精密旋转感应器旋转,输出一个与拉绳移动距离成比例的电信号。测量输出信号可以得出运动物体的位移、方向或速率。

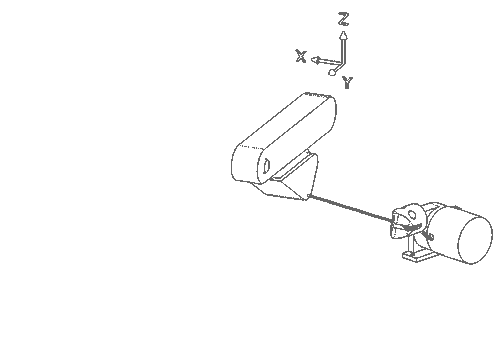

外形尺寸小,质量轻 ,钢索3维(3D)灵活运动能力(RoundAbout™ 钢索导向装置).





位移传感器在工业和科学中的应用:

    位移传感器在位置、位移、速度等的测量中具有广泛的应用:

  • 测量运动距离
  • 连续感应位置或相对位置
  • 指示程度
  • 作为限位传感器
  • 通过位置感应控制执行机构
  • 作为信号发生器,用于记录位移相对时间、圆周速度、随机/周期事件的数量
  • 监控相对运动
  • 指示事件

采用 SpaceAge Control 位移传感器的一些行业:

  • 航空/宇航
  • 机器人
  • 汽车/运输/竞赛
  • 空间探索
  • HVAC
  • 测试和测量
  • 娱乐
  • 海运/海军
  • 液压装置/气动装置
  • 实验室
  • 工业自动化
  • 运动控制
  • 水供应及处理
  • 医药
  • 油和气
  • 铁路/公路运输




美国著名公司和研究机构运用微型位移传感器典型实例(点击)

拉线式微型位移传感器显著优点(点击)

为什么要选择Spaceage Control拉线式位移传感器

YK微型位移传感器选型手册

YK微型位移传感器系列

微型位移传感器技术参数全文下载(PDF)

系 列 / 型 号

  特      性

YK150系列PDF下载

  • 微型,用于坚固性测试

  • 易于安装

  • 重量轻

  • 量程: 0 ~  38.1 mm

  • 尺寸:19.1 mm × 19.1 mm × 9.7 mm

  • 重量: 15 g

      YK150系列-超微小型位移传感器

YK170系列PDF下载

  • 50,000,000次使用寿命

  • 应用范围广泛

  • 量程: 0 ~ 165.1 mm  (5 models)

  • 尺寸:24.4 mm dia. × 11.4 mm (YK170)

  • 重量: 28 g

YK170系列-微小型位移传感器

YK173-176PDF系列下载

  • 50,000,000次使用寿命

  • 应用范围广泛

  • 量程: 0 ~ 165.1 mm  (5 models)

  • 尺寸:24.4 mm dia. × 11.4 mm (YK170)

  • 重量: 28 g

 YK173-176系列微小型位移传感器

YK160-162系列PDF下载

  • 轮毂带螺纹以提高重复性

  • 易于安装

  • 量程: 0 ~  1079.5 mm  (60 models)

  • 尺寸:46.0 mm × 57.9 mm × 41.2 mm (160)

  • 重量: 113 g

YK160-162系列—微型位移传感器

YK161H-162H系列PDF下载

  • 缆索高度张紧提高频率响应

  • "大脚" 基座使安装更加简单稳固

  • 量程: 0 ~ 1079.5 mm  (15 models)

  • 尺寸: 46.0 mm × 57.9 mm × 41.2 mm (161H)

  • 重量: 198 g

YK161H-162H大张力位移传感器

YK180-0803系列PDF下载

  • 小尺寸,长范围

  • 量程: 0 ~ 254.0 mm

  • 尺寸:37.8 mm × 43.1 mm

  • 重量: 57 g

YK180-0803系列—微小型扩展量程位移传感器

YK174-0321TPDF下载

  • 量程:4-Inch (102-mm)最大行程

  • 大张力移动钢索

  • 高频率响应

  • 重量: 85 g

  • 应用:碰撞、冲击试验和高加速度实验

YK174-0321T高频率响应微型位移传感器

YKD60-D62系列PDF下载

  • 高分辨率,数字(积分)输出: 高达 142 pulses/mm

  • 量程: 0 ~ 1092 mm  (YKD62系列)

  • 尺寸:56 x 64 x 81 mm

  • 重量: 170 g

  • 工作温度:-40 ℉~+185 ℉° (-40 ℃~+85 ℃)

YKD60-D62系列—高分辨率数字输出位移传感器

YKC系列PDF下载

  • 模拟和数字输出信号(工厂设置)
  • 量程:100-inch (2540-mm)最大行程
  • 灵巧,低价OEM,工业控制和工厂自动化应用
  • 尺寸:89 dia.mm x 89mm
  • 重量:907 g

YKC系列-扩展行程OEM位移传感器

YKL系列PDF下载

  • 模拟和数字输出信号(工厂设置)
  • 量程:21.25-Inch (540-mm)最大行程
  • 灵巧,低价,OEM运用
  • 尺寸:43 dia.mm x 39mm
  • 重量:85 g

YKL系列-低价OEM位移传感器

YK6系列PDF下载

  • 可选择FlexSignalTM模拟和数字输出信号(工厂设置)
  • 量程:85-Inch (2159-mm)最大行程(YK62系列)
  • 尺寸:56 mmx 64mm x 107mm
  • 重量:170 g
  • 工业操作温度范围
  • NEMA 4 / IP 66环境防护

YK6系列-多种输出信号位移传感器

基座和附件PDF下载



  • 安装基座

  • 惰轮

  • 传感器盖子

  • 移动钢索

  • 移动钢索连接器

  • 安装工具箱

YK位移传感器基座和附件

相关产品

    相关产品和配套选件:

  • 显示仪表,http://www.texmate.com

  • 电源,http://www.calex.com

  • 磁铁,http://www.bunting-magnetics.com

  • 抽气杯工装,http://www.powrgrip.com

  • 夹线接头工具

YK位移传感器选型手册PDF下载 YK位移传感器选型手册
位移传感器检测报告

美国著名公司和研究机构运用典型实例(点击)

YK系列微型位移传感器安装基座和附件

YK系列

YK150

YK170
YK173-176
YK174-0321T

YK160-162

YKD60-D62

YK161H, 162H

YKC

YKL

YK6

相对尺寸

电气输出

模拟

(电压分配器)

模拟

(电压分配器)

模拟(电压分配器)

数字
(积分)

模拟

(电压分配器)

模拟或数字

模拟或数字

模拟或数字

最大测量范围(in (mm))

1.5 (38.1)

6.5 (165)

42.5 (1080)

43.13 (1095)

42.5 (1080)

85.0 (2159)

21.25 (540)

85.0 (2159)

最佳寿命
(
轴旋转)

100 million

100 million

10 million

100 million+

10 million

5 million

5 million

100 million

最佳寿命
(
满轴循环)

50 million

50 million

5 million

10 million+

5 million

250,000

500,000

5 million

标称质量

(oz (g))

0.5 (15)

1 (28)

4 (113)

6 (170)

7 (198)

32 (907)

3 (85)

6 (170)

外形尺寸
(inches (mm))

0.75 x 0.75 x 0.38(19 x 19 x 10)

2.5 dia. x 0.5
(63 dia. x 13)

2.2 x 2.5 x 3.2(56 x 64 x 81)

2.2 x 2.5 x 3.2(56 x 64 x 81)

2.2 x 2.5 x 3.2(56 x 64 x 81)

3.5 dia. x 3.5
(89 dia. x 89)

1.7 dia. x 1.53(43 dia. x 39)

2.2 x 2.5 x 4.2(56 x 64 x 107)

最佳工作温度 °F

-85 to +257
(-65 to +125)

-85 to +257
(-65 to +125)

-67 to +257
(-55 to +125)

-4 to +212
(-20 to +100)

-67 to +257
(-55 to +125)

-40 to +185
(-40 to +85)

-40 to +185
(-40 to +85)

-40 to +185
(-40 to +85)

最佳频率响应 (g’s)

49

6 to 40

小于 50

小于50

大于 50

10

20

20

最佳水/灰尘防护

NEMA 3S / IP54

NEMA 3S / IP54

NEMA 4 / IP56

NEMA 4X / IP66

NEMA 4 / IP56

NEMA 4X / IP66

NEMA 4 / IP66

NEMA 4 / IP66

独立线性(%)

±1.0

±0.5

±1.0, ±0.5, ±0.35

-

±1.0, ±0.5, ±0.35

±0.5, ±0.25

±1.0, ±0.25

±0.5, ±0.25




YK150系列

YK170系列

YK173-176系列

YK160-162系列

YK161H-162H系列

YK180-0803系列

 YK174-0321T系列

 YKD60-62系列

 YKC系列

 YKL系列

  YK6系列

基座和附件

选型手册

-

-


LVDT直杆式线位移传感器

Schaevitz是世界上最大的工业领域LVDT生产商,Schaevitz位移传感器结构极其稳固,即使经过了剧烈的过载冲击和震动后依然能正常工作。我们不但能提供品种繁多的标准和特殊位移产品。LVDTS和LVITS产品显著优点:非接触的、具有无限分辨率、出色的零位重复性,不受时间或循环寿命的限制。该产品常适用于关键工业设备和航天器中的高可靠性系统;同时常应用于条件极端恶劣的场合,例如核电站

Schaevitz直杆式位移传感器

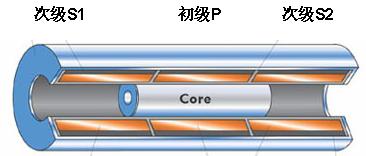

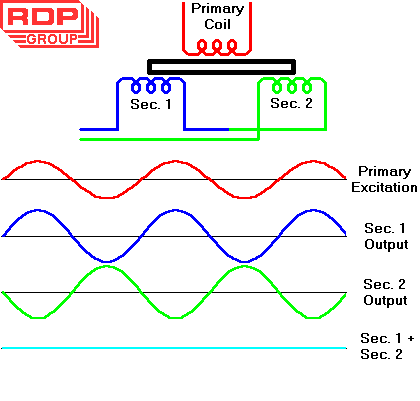

LVDT工作原理

Schaevitz LVDT位移传感器是一款机电产品,它产生的电信号输出与其分离式铁芯的位移成正比。它在不锈钢壳内布置一个初级线圈,并在其左右各布置一个次级线圈,呈对称分布。一个可动的棒状铁芯在线圈组内穿梭,为线圈的磁通量的提供路径。当通过外部交流电源给初级线圈通电后,两个反相连接的次初级线圈中将产生级性相反的电压。因此,两个电压之差即为LVDT的净输出值,当铁芯位于中间或零位,净输出为零。当铁芯离开零位,铁芯所趋向的次级线圈的电压相应增加。同时,另一侧线圈的感应电压相应降低。芯的运动产生随它的位置变化而变化的线性压差输出值。当铁芯从零位的一侧移至另一侧时,此时输出电压的相位将出现180°的突变。

LVDT位移产品汇总


LVDT位移传感器的特点:
  • 结构简单,工作可靠,寿命长,线性度好,重复性好
  • 最高精度可达0.05%,绝对误差1um重复性0.1um
  • 灵敏度高,每毫米位移量输出信号电压可高达几百mV到几伏
  • 分辨率高,一般为0.1um,最高可达0.0001um
  • 测量范围广 +/-0.1mm 到+/-500mm
  • 时间常数小,频带宽,可达200HZ(5ms)甚至更高
位移传感器产品选型一览表

DC-EC AccuSens通用型

DC-SE 通用型

HCD 密封型

HCT420 4-20mA位移变送器



HCT420本安型位移变送器

PTS420 4-20mA位移变送器

CTS420 4-20mA位移变送器

LVDT附件



GCA-121/GCD-121精密测量头

GCD-SE精密测量头




LVDT位移传感器技术参数全文下载(PDF)
LVDT位移传感器在工业和科学中的应用:
  • LVDT 用于汽车悬挂系统
  • 用于注塑机控制位置
  • 用于伺服阀门
  • 数控机床控制

LVDT位移传感器应用行业:


       ATM机                         发电机组                              伺服阀位




    试验机械                            纺织机械                       自动电梯

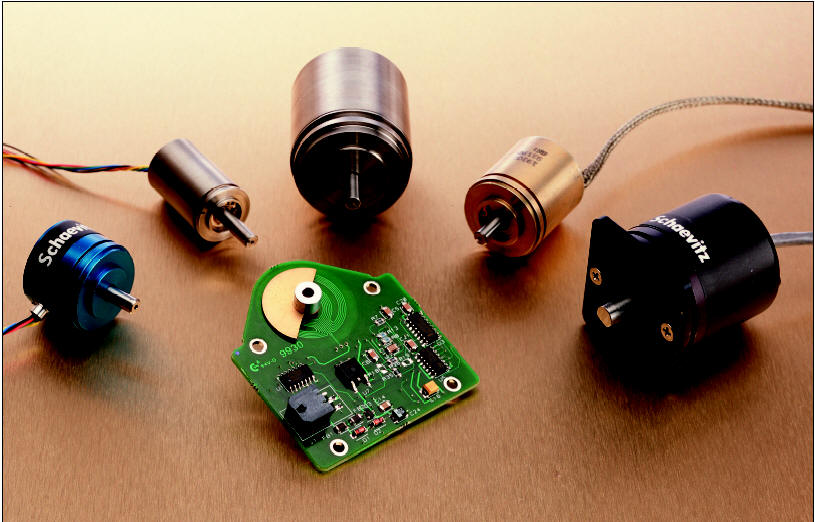

Schaevitz角位移传感器


Schaevitz系列角位移传感器为一系列的特殊应用提供了高可靠性的绝对旋转定位测量。RVDTS为免接触式设计,测量范围可达120,而且可360旋转,具有理论上无限旋转寿命,无限分辨率,工作温度范围宽,调制信号输出。


RVDT及RVIT工作原理把机械部件的的旋转传递到角位移传感器的轴上,带动与之相连的扰流片/铁心,改变线圈中的感应电压/电感量,输出与旋转角度成比例的电压/电流信号。


RVDT位移产品汇总
角位移移传感器产品选型一览表

R30D直流供电直流输出

R60D直流供电直流输出

RSYN抗恶劣环境耐冲击盐雾

RVIT-15-60/RVIT-15-120I



R120LC OEM型角位移传感器

RVIT-Z OEM角位移传感器

R-Flex 联轴器



RVDT角位移传感器技术参数全文下载(PDF)

RVDT位移传感器的特点:
  • 结构简单,工作可靠,寿命长,线性度好,重复性好
  • R36AS(AC) ±30º / ± 60 º Max –差动变压器式
  • 工作温度范围大(-55ºc到 +150ºC),不锈钢焊接外壳
  • 轴向负载高,防震动冲击能力强。 ± 60 º 线性度0.5%
  • 抗干扰能力强
RVIT位移传感器的特点:
  • 结构简单,工作可靠,寿命长,线性度好,重复性好
  • RVIT15-60 /R60D (DC)  ± 60 º --可变电感式
  • 线性工作角度范围± 60 º,0.25%
  • 工作温度(-25ºC到 +85ºC)
  • 抗铝制外壳,直流电压(±3V)或电流输出(4-20mA)
RVDT位移传感器在工业和科学中的应用:
  • 机床设备,阀门定位
  • 执行器反馈
  • 液压传动
  • 军事、航天

RVDT位移传感器应用行业:


     GOLF车制动位置监控                      液压传动位置                                 造纸业




    轧钢及钢连铸设备                             阀位监控                             方向舵位监控

位移传感器 外型结构
号:
DL-25/100/200/300
点:
使用高强度导电塑料材料作为基片,运用合金触点与其接触并滑动,输出电阻信号。在导电塑料材料两端加一激励电压,触点与其一端便有与位移量成正比的电压信号输出。
测量范围: 0~25/100/200/300mm53°
度:
0.2%FSO
线 性 度: ±0.1%FSO
重复精度: ±0.15%FSO
输入阻抗: 1/5/10/20 KΩ
使用寿命: 50000000次
工作频率: 10Hz Max
输出信号: 0~Vcc
工作电源: Vcc:±5/10/12/24/30VDC或AC


主要应用: 机械测量、物料测量、液面测量、深度测量、 目标定位、目标跟踪、机械加工、长度计量

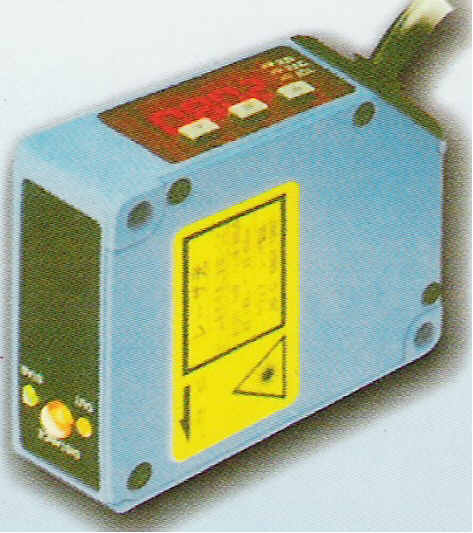

激光位移传感器
CD1 系列
型 号 CD1 系列位移传感器
连接方式  接线型 CD1-30N CD1-100N CD1-130N
CD1-250N
插座型 CD1-30CN CD1-100CN CD1-130CN
CD1-250CN
检测距离
30±4mm
100士35mm
130士5Omm
250士15Omm
使作电源
DC12-24V(-5%/+10%))
消耗电流
DC12V时;120mA max,DC24V时;75mA max
响应时间
100ms/10ms/1ms可随意切换
模拟输出
4-20mA
控制输出
NPN/PNP10OmA max,1.8V
感度切替
Set/Fi x/Auto三种选择
线性精度
士2%FS

3.5%FS
3.5%FS
抗强光性
太阳光:10000 Lux,自炽灯3000 Lux
环境温/湿度
-10 ~ 40℃/35 ~ 85%RH
抗震性
10-55Hz(振幅1.5mm,X,Y,Z 2小时)
耐撞性
约5OG(50Om/S2),X-Y-Z3次
防水等级
lp67

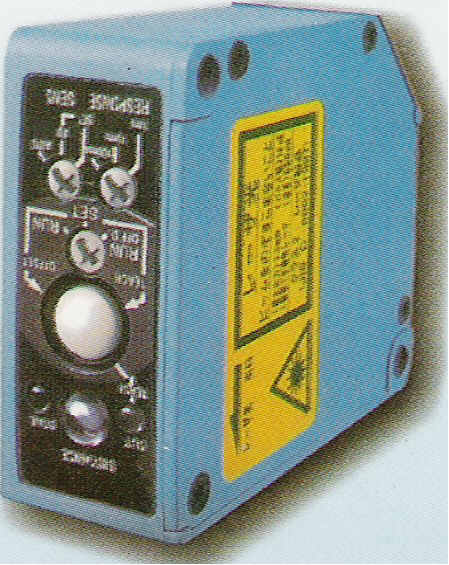

CD3 系列
型 号 CD3 系列位移传感器
连接方式  接线型 CD3-30(N,P) CD3-50(N,P) CD3-80(N,P)
CD3-100(N,P)
插座型 CD3-30C(N,P) CD3-50C(N,P) CD3-80C(N,P)
CD3-100C(N,P)
检测距离
30±4mm
50士10mm
80士15mm
100士40mm
使作电源
DC12-24V(-5%/+10%))
消耗电流
DC12V时;120mA max,DC24V时;80mA max
响应时间
灵敏度调整为固定时,反应时间为2.2msec max
   灵敏度调整为自动时,反应时间达到20.5msec
max
模拟输出
4-20mA
控制输出
NPN/PNP输出,100mA/DC24V max,剩余电压1.8V max
线性精度
1%FS
抗强光性
太阳光:10000 Lux,自炽灯3000 Lux
环境温/湿度
-10 ~ 40℃/35 ~ 85%RH
抗震性
10-55Hz(振幅1.5mm,X,Y,Z 2小时)
耐撞性
约5OG(50Om/S2),X-Y-Z3次
防水等级
lp67





更多产品请看本公司产品专用网站:

中国传感器科技信息网:http://www.sensor-ic.com/

工控安防网:http://www.pc-ps.net/

消费电子专用电路网:http://www.sunstare.com/

传感器销售热线:

    地址:深圳市福田区福华路福庆街鸿图大厦9732室

    电话:0755-83370251 83376489 83376549 83607652 83370250   83370251

    传真:0755-83376182  (0)13902971329  MSN: SUNS8888@hotmail.com

    邮编:518033   E-mail:szss20@163.com     QQ: 195847376

    深圳赛格展销部:深圳华强北路赛格电子市场9583号

             电话:0755-83665529   13823648918

欢迎索取免费详细资料、设计指南和光盘 ;产品凡多,未能尽录,欢迎来电查询。

    北京分公司:北京海淀区知春路132号中发电子大厦3097               TEL4006579498  18927445855  13823791822  FAX010-62543996

    上海分公司:上海市北京东路668号上海賽格电子市场地下一层D25号                TEL4006571586  56703037  13823676822  FAX021-56703037

    西安分公司:西安高新开发区20(中国电子科技集团导航技术研究所           西安劳动南路88号电子商城二楼D23

            TEL4006572198  13072977981  FAX:029-77678271
