SSTKJ主要经营有TOSHIBA、SONY、NEC等公司的CCD图像传感器产品。
　　　　TOSHIBA公司主要线阵CCD产品型号： TCD103D、TCD132D、TCD1251UD、TCD1501D、TCD1703C、TCD1500C、TCD1200D、TCD1208P、TCD1209D、TCD2252D、TCD1702C、TCD2901D、TCD2557D、TCD1304AP等。
　　　　NEC公司主要线阵CCD产品型号：D3573D、D3777CY、D3778CY、D3733D、D3737D、D3794CY、D8890CY、D8891CY、D3798CY、D3594D
D3597CY、D3598CY、D3599CY、D3599CY、D8861CY、D8873CY、D8873D、D8823D、D8870CY、D8870ES、D8871CY、D8872CY
SONY公司主要线阵CCD产品型号：ILX516K、ILX520K、ILX101K、LX518K、ILX519KA、ILX522K、ILX531A、ILX181K、ILX182K、ILX532A、ILX532A、ILX533K、ILX533KB、ILX539KA、ILX539K、ILX540K、ILX540M、ILX540L、ILX551B、ILX551A.范围涉及到教育、钢铁、汽车、纺织、印刷、包装、农业、交通、安防、建材、机械制造、仪器仪表、皮革等多种行业，同时与国内80多家高校、企事业单位建立了长期稳定的合作关系，筑成了强大的信息交流、产品销售、技术支持的网络体系，积累了来自全国各地的客户，并建立了长期的合作关系，在同行内树立起了良好的口碑和信誉。

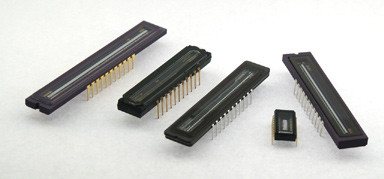

本公司长期主营日本东芝（TOSHIBA）公司全系列线阵CCD芯片，兼营日本电器（NEC）、加拿大DALSA及其它公司线阵CCD芯片。芯片像素覆盖范围由128像素--10550像素，像素尺寸覆盖4μm--14μm，工作频率由100KHz--25MHz，以及黑白及彩色等多种型号可供用户选择。

序号	型号	像敏单元数	像元尺寸(μm)	中心距 （μm）	典型感度（V/lx．S）	动态范围	驱动方式	最高工作频率（MHz）	生产厂商
1	TCD1001P	128×1	32×32	32	85	500	单路	6	TOSHIBA
2	ILX521	256×1	14×14	14	19.0	2666	单路	2	SONY
3	μPD3575	1024×1	14×14	14	14	4600	单路	3	NEC
4	TCD1209D	2048×1	14×14	14	31	2000	单路	20	TOSHIBA
5	IXL751B	2048×1	14×14	14	40	6000	单路	5	SONY
6	TCD1200D	2160×1	14×14	14	45	1700	双路	2	TOSHIBA
7	TCD1206UD	2160×1	14×14	14	45	1700	双路	2	TOSHIBA
8	TCD1208AP	2160×1	14×14	14	110	750	双路	2	TOSHIBA
9	ILX505A	2592×1	11×11	11	21	6000	单路	5	SONY
10	TCD1251D	2700×1	11×11	11	35	3800	双路	3	TOSHIBA
11	TCD1252AP	2700×1	11×11	11	62	750	双路	3	TOSHIBA
12	ILX103A	3000×1	7×200	7	75	320	双路	1	SONY
13	TCD1304AP	3648×1	8×200	8	160	300	双路	1	TOSHIBA
14	TCD1305P	3648×1	8×64	8	64	300	双路	1	TOSHIBA
15	μPD3739	5000×1	7×7	7	9	2143	双路	40/20	NEC
16	TCD1501D	5000×1	7×7	7	13	3000	双路	12	TOSHIBA
17	TCD1500C	5340×1	7×7	7	4.8	1500	双路	8	TOSHIBA
18	TCD1703C	7500×1	7×7	7	16	1660	双路	20	TOSHIBA
19	TCD1708D	7450×1	4.7×4.7	4.7	15	2600	双路	15	TOSHIBA
20	TCD1709C	7500×1	7×7	7	15	2500	双路	25	TOSHIBA
21	ILX508A	7926×1	7×7	7	10.8	5000	双路	12.5	SONY
22	TCD2252D	2700×3	8×8	8	7,9,3	800	双路	4	TOSHIBA
23	TCD2301C	3648×3	8×8	8	1.1，1.4，0.5	750	双路	4	TOSHIBA
24	TCD2557D	5340×3	7×7	7	9.3，9.9，5.4	800	双路	6	TOSHIBA
25	TCD2561D	5340×4	7×7	7	9，10.5，5.5，21	1000	双路	10	TOSHIBA
26	TCD2701C	7500×3	9.325×9.325	9.325	7.2，9.1，4.0	800	双路	20	TOSHIBA
27	TCD2901D	10550×3	4×4	4	2.5，2.4，1.4	1500	双路	5	TOSHIBA
28	TCD2950D	21360×3	4×2.8	4	1.4，1.9，1.3	750	双路	10	TOSHIBA
29	ILX550K	10680×13	4×4	4	2.7，3.3，2.6	2500	双路	5	SONY
30	TCD2953CF	21360×3	4×4	4	1.5，2.0，1.4	480	双路	10	TOSHIBA

1、不同厂家参数测量方式和定义会有不同、请选用时注意

2、彩色CCD参数只标出绿色感光线参数、红色和兰色感光线相关参数请参考器件手册

CCD主要有以下几种类型：

面阵CCD：允许拍摄者在任何快门速度下一次曝光拍摄移动物体。

线阵CCD：用一排像素扫描过图片，做三次曝光——分别对应于红、绿、蓝 三色滤镜，正如名称所表示的，线性传感器是捕捉一维图像。初期应用于广告界拍摄静态图像，线性阵列，处理高分辨率的图像时，受局限于非移动的连续光照的物体。

三线传感器CCD：在三线传感器中，三排并行的像素分别覆盖RGB滤镜，当捕捉彩色图片时，完整的彩色图片由多排的像素来组合成。三线CCD传感器多用于高端数码相机，以产生高的分辨率和光谱色阶。

交织传输CCD：这种传感器利用单独的阵列摄取图像和电量转化，允许在拍摄下一图像时在读取当前图像。交织传输CCD通常用于低端数码相机、摄像机和拍摄动画的广播拍摄机。

全幅面CCD：此种CCD具有更多电量处理能力，更好动态范围，低噪音和传输光学分辨率，全幅面CCD允许即时拍摄全彩图片。全幅面CCD由并行浮点寄存器、串行浮点寄存器和信号输出放大器组成。全幅面CCD曝光是由机械快门或闸门控制去保存图像，并行寄存器用于测光和读取测光值。图像投摄到作投影幕的并行阵列上。此元件接收图像信息并把它分成离散的由数目决定量化的元素。这些信息流就会由并行寄存器流向串行寄存器。此过程反复执行，直到所有的信息传输完毕。接着，系统进行精确的图像重组。PartNo Quantity Mfg DC Remarks Description
HDCS-2000 More than 10K Agilent 00+ stock 0.3MP CMOS Sensor
HDCS-2020 2K Agilent 02+ stock 0.3MP CMOS Sensor
XCM20014IBBN 3K MOTOROLA 03+ stock 0.3MP CMOS Sensor
LR38642 + RJ21P3AHOPT More than 10K SHARP 03+ stock 3.3MP CCD SET
LR36685 16K SHARP 01+ stock Driver
ICX432DQ-C 3K SONY 04+ stock 3.3MP CCD SENSOR
ADCS-2021 99 Agilent 02+ stock Sensor
ICX434AQ-C 23 SONY 04+ stock CCD SENSOR1.OV3620
300万像素,彩色图像传感器,可用在数码相机,PDA,手机等上.05年全新原装现货
2..OV7910P
模拟信号,30万像素,彩色图像传感器.05年全新现货
3.OV9650
130万彩色镜头,标准尺寸,含塑胶外壳,OV传感芯片及软排线.现可提供样品,订货需要2-4W.
4.OV7930 (48CLCC)
30万像素,彩色图像传感芯片.全新原装现货.
5.ov5116 (28CLCC)
拟信号,10万像素,黑白图像传感器.
OV3620 300万像素
OV2610 200万像素 48Pin CLCC
OV9630 130万像素 48Pin CLCC
OV9620 130万像素 48Pin CLCC
OV7648 VGA 22Pin CSP
OV7640 VGA 28Pin PLCC
类比类感测器
OV7930 300万像素 48Pin CLCC
OV7910 200万像素 48Pin CLCC
OV5116 130万像素 48Pin CLCC
OV3610 400 OMNIVISION 04+ stock 3.3MP CMOS SENSOR
OV9620 2K OMNIVISION 03+ stock 0.3MP CMOS Sensor
OV2610 5K OMNIVISION 03+ stock 2.0MP CMOS SENSOR
L2E1602A 5K EPSON 03+ stock LCD DRIVER
CXM3003R 218 SONY 04+ stock LCD DRIVER
L2E1611A 1K EPSON 03+ stock LCD DRIVER
L2F60004P00 6K EPSON 03+ 1 week DRIVER
L2F50086T01 6K EPSON 03+ 1 week DRIVER

Micron公司近日推出MT9V012型低功率独立传感器和MT9V112 SOC VGA传感器，这两款传感器是为中低档手机、双模相机、高端和3G智能电话用的低价、小尺寸照相模块而设计的。
MT9V112 SOC传感器对角线尺寸仅4mm。它是一个完整的片上照相机，数据率为13.5Mpps，主时钟速率27MHz。它只需要一个电源、透镜和时钟信号源就可以完成基本的操作。它包括一个片上高级图像流处理器，能完成自动曝光、白平衡、水平消隐、垂直消隐、色彩恢复和校正、锐度调整、可编程伽玛校正、快速缺陷识别和校正、放大、定格以及一系列其它自动化功能。所有这些功能都通过一个双线串口可编程。MT9V112主要针对手机，但也适用于双模相机、PDA、玩具和其它电池供电的产品。
Micron的MT9V012是单块的1/6英寸成像传感器，也包含了高级的集成技术。该传感器功耗超低，具有VGA分辨率，可捕获高质量的逐行扫描的视频图像，限制电池供电的手机耗电。

图像传感器属于光电产业里的光电元件类，随着数码技术、半导体制造技术以及网络的迅速发展，目前市场和业界都面临着跨越各平台的视讯、影音、通讯大整合时代的到来，勾划着未来人类的日常生活的美景。以其在日常生活中的应用，无疑要属数码相机产品，其发展速度可以用日新月异来形容。
　　二、ＣＭＯＳ图像传感器
　　ＣＭＯＳ图像传感器于８０年代发明以来，由于当时ＣＭＯＳ工艺制程的技术不高，以致于传感器在应用中的杂讯较大，商品化进程一直较慢。时至今日，ＣＭＯＳ传感器的应用范围也开始非常的广泛，包括数码相机、PC Camera、影像电话、第三代手机、视讯会议、智能型保全系统、汽车倒车雷达、玩具，以及工业、医疗等用途。在低档产品方面，其画质质量已接近低档ＣＣＤ的解析度，相关业者希望用ＣＭＯＳ器件取代ＣＣＤ的努力正在逐渐明朗。ＣＭＯＳ传感器有可细分为：被动式像素传感器ＣＭＯＳ（Passive Pixel Sensor CMOS）与主动式像素传感器ＣＭＯＳ（Active Pixel Sensor CMOS）。　　

　　与ＣＣＤ相比，ＣＭＯＳ具有体积小，耗电量不到ＣＣＤ的1/10，售价也比ＣＣＤ便宜1/3的优点。　　

　　 与ＣＣＤ产品相比，ＣＭＯＳ是标准工艺制程，可利用现有的半导体设备，不需额外的投资设备，且品质可随著半导体技术的提升而进步。同时，全球晶圆厂的ＣＭＯＳ生产线较多，日后量产时也有利于成本的降低。另外，ＣＭＯＳ传感器的最大优势，是它具有高度系统整合的条件。理论上，所有图像传感器所需的功能，例如垂直位移、水平位移暂存器、时序控制、CDS、ADC…等，都可放在集成在一颗晶片上，甚至于所有的晶片包括后端晶片（Back-end Chip）、快闪记忆体（Flash RAM）等也可整合成单晶片（SYSTEM-ON-CHIP），以达到降低整机生产成本的目的。　　
　　正因为此，目前投入研发、生产的厂商较多，美国有３０多家，欧洲７家，日本约８家，韩国１家，台湾有８家。而居全球翘楚地位的厂商是Agilent(HP)，其市场占有率５１％、ＳＴ(VLSI Vision)占１６％、Omni Vision占１３％、现代占８％、Photobit约占５％，这五家合计市占率达９３％。
　　根据In-Stat统计资料显示，ＣＭＯＳ传感器的全球销售额到２００４年可望突破18亿美元，ＣＭＯＳ将以６２％的年复合成长率快速成长，逐步侵占ＣＣＤ器件的应用领域。特别是在去年快速发展的手机应用领域中，以ＣＭＯＳ图像传感器为主的摄相模块将占领其80％以上的应用市场。　　
　　在业界，与ＣＣＤ传感器不同另一点是ＣＭＯＳ目前占据市场主要地位的是北美厂商，前三大厂商为Agilent、OmniVision和Photobit。因此图像传感器业界的技术、产业竞争，实质上是日本和北美双雄争霸的局面。　

　　ＣＭＯＳ图像传感器属于新兴产品市场，其市场占有率变化不如成熟产业那般恒常不变，例如在１９９９年时，ＣＭＯＳ市场中，按照出货比例排名依序为Agilent、OmniVision、STM和Hyundai，其市场占有率分别为２４％、２２％、１４％和１４％，其中ＳＴＭ是欧洲厂商，Ｈｙｕｎｄａｉ是韩国厂商；但只经过一年后的市场竞争，Agilent和OmniVision出货排名顺序仍然分居一、二，且市场占有率分别提升到３７.７％和３０.８％，而STM落居第四，市场占有率大幅滑落至４.８％，至于Ｈｙｕｎｄａｉ更是大幅衰退只剩２.１％的市场占有率，值得一提的是Ｐｈｏｔｏｂｉ在２０００年度的大幅成长，全球市场占有率快速成长至１３.７％，排名全球第三。这三家厂商出货量就占全球出货量的８２.２％。
　　Agilent主要的产品为第二代的CIF（352*288）HDCS-1020和第二代的VGA（640*480）HDCS-2020，主要应用在数码相机、行动电话、PDA、PC Camera等新兴的资讯家电产品之中，此外Agilent在2000年另一成功策略是和Logitech与Microsoft这两家公司策略联盟，打入了光学鼠标产品领域，但是这是非常低阶的CMOS产品，而且不是为了捕捉影像，所以在做影像感测器的全球统计时并未将此数量一并加入，但是此举可看出Agilent以ＣＭＯＳ技术为基础进军光学元件的规划意图。
　　OmniVision它主要的产品包括︰CIF（352 x 288）、VGA（640 x 480）、SVGA（800 x 600）和SXGA（1280 x 1024）。目前Omnivision开发的130万像素等级的ＣＭＯＳ图像传感器正在被业界大量应用在数码相机中。业界一般认为，百万像素为使用ＣＭＯＳ和ＣＣＤ的分水岭，ＣＭＯＳ成功跨进这一市场，足以说明ＣＭＯＳ技术发展对市场的渗透度，未来可能将取代ＣＣＤ成为中低档影像产品的不留应用。Omnivision在2001年5月开发的CIF(352 x 288)等级的ＣＭＯＳ传感器，其特色为低秏电，目标市场定位在移动电话上，其产品发展策略和各大研究调查机构不谋而合，目前在移动电话市场上，ＣＭＯＳ模组的摄相模块已经成为移动通讯应用的最大量产品。　

　　Photobit在2000年获得较大成功。2001年Photobit率先研发出PB-0330产品型号的ＣＭＯＳ图像传感器，此产品特色具备单一晶片逻辑转数位的变频器，它是第二代1/4寸的VGA（640 x 480），同时也推出PB-0111产品型号的ＣＭＯＳ影像感测器，是第二代1/5寸的CIF（352 x 288）。Photobit推出这两种产品主要针对数码相机和PC Camera这些近年来蓬勃发展的数位化产品，和OmniVision CIF（352 x 288）定位在行动电话市场上有所区隔，其推出CIF（352 x 288）和VGA（640 x 480）这两种不同解析程度的影像感测器，行销范围意图含盖低阶和中高阶市场。　
　　今年初，美国Foveon公司公开展示了其最新发展的Foveon X3技术，立即引起业界的高度关注。Foveon X3是全球第一款可以在一个像素上捕捉全部色彩的图像传感器阵列。传统的光电耦合器件只能感应光线强度，不能感应色彩信息，需要通过滤色镜来感应色彩信息，我们称之为Bayer滤镜。而Foveon X3在一个像素上通过不同的深度来感应色彩，最表面一层感应蓝色、第二层可以感应绿色，第三层感应红色。它是根据硅对不同波长光线的吸收效应来达到一个像素感应全部色彩信息，目前已经有了使用这种技术的ＣＭＯＳ图像传感器，其应用产品是“Sigma SD9”数码相机。　
　　这项革新技术可以提供更加锐利的图像，更好的色彩，比起以前的图像传感器，X3是第一款通过内置硅光电传感器来检测色彩的。Foveon X3的技术对于传统半导体感光技术来说有很大的突破，也有颠覆传统技术的效果，相信Foveon X3会有很好的前景。　　

　　在高分辨率像素产品方面，日前台湾锐视科技已领先业界批量推出了210万像素的ＣＭＯＳ图像传感器，而且已有美商与台湾的光学镜头厂合作，将在第三季推出此款ＣＭＯＳ传感器结合镜头的模组，ＣＭＯＳ应用已经开始在２００万像素数码相机产品中应用。
　　三、结论
　　从产品的技术发展趋势看，无论是ＣＣＤ还是ＣＭＯＳ，其体积小型化及高像素化仍是业界积极研发的目标。因为像素大则图像产品的分辨率越高，清晰度越好，体积越小，其应用面更广泛。　
　　从上述二种图像传感器解析度来看，未来将有几年时间，以１３０万像素至２００万像素为界，之上的应用领域中，将仍以ＣＣＤ主流，之下的产品中，将开始以ＣＭＯＳ传感器为主流。业界分析今年底至明年初，将有３００万像素的ＣＭＯＳ上市，预测ＣＭＯＳ市场应用超越ＣＣＤ的时机一般在２００４年-２００５年。
