傾斜角度感測器



倾角传感器(一)
日本 MIDORI
PMP-STX
系列
单轴型

PMP-S5TX PMP-S10TX PMP-S20TX PMP-S30TX
检测范围 ±5゜(FSO:10゜) ±10゜(FSO:20゜) ±20゜(FSO:40゜) ±30゜(FSO:60゜)
线 性 度 ±1%FSO ±1%FSO ±1%FSO ±1.3%FSO
重 复 性 ±0.5%FSO ±0.5%FSO ±0.5%FSO ±0.6%FSO
稳 定 性 0.005゜MAX 0.01゜MAX 0.02゜MAX 0.03゜MAX
输出信号 1.30±0.3%Vin/1゜ 0.75±0.15%Vin/1゜ 0.39±0.11%Vin/1゜ 0.22±0.07%Vin/1゜
响应时间 0.3s 0.2s 0.3s 0.2s
输入电压 Vin=14VDC MAX
输入阻抗 30KΩ±30%
负载阻抗 10MΩ
绝缘电阻 100MΩ@500VDC
工作温度 -20~80℃

35g

倾角传感器(二)
日本 MIDORI
UV 系列
单轴型
霍尔效应
低功耗
长寿命

UV-2HF UV-2H UV-1W PMP-ST
检测范围 ±45゜ ±45゜ ±45゜ ±5/±10/±20/±30゜
输入电压 1VDC 1VDC 10VDC 8VDC
输入阻抗 430±180Ω 430±180Ω 18KΩ±30% 7KΩ±30%
输出信号 60±20mV/10゜ 50±20mV/10゜ 2.5%Vin/10゜ 0.75±0.15%Vin/1゜
线 性 度 ±5%FSO ±5%FSO ±2%FSO ±1%FSO
稳 定 性 1゜MAX 2゜MAX 1゜MAX 0.01゜MAX
响应时间 1s 0.2s 0 s 0.3s

8g 8g 10g 35g



倾角产品系列分类
  系 列

产 品


伺服加速度和力平衡原理

710系列

MODEL-DI-100-DFD
MODEL-DSI-701/DSI-712
MODELS-SI-701WPBI/SI-701WPBIHP
SI-701-FND
SI-701B-SI-701BHP
Si-701bi

伺服加速度和力平衡原理

LCF/LCI/其他系列

FX-360动态测斜仪(测量静态和动态倾角)
LCF-100系列单轴力平衡倾角仪
LCF-196高精度力平衡式伺服倾角仪
LCF-460/465单轴力平衡式伺服倾角仪
LCF-2000/3000双轴/三轴力平衡式伺服倾角仪
LCF-160/165系列单轴力平衡式伺服倾角仪
LCI-360系列双轴力平衡式伺服器倾角仪
LCI系列单轴力平衡式伺服器倾角仪
LSOC/P

电子倾角传感器

500系列

Model-520
Model-510

电子倾角传感器

700系列

Model-701
Model-701-2(4x)
Model-702
Model-711-2(4x)
Model-711-2/716-2
Model-712
Model-722
Model-D700-T

电子倾角传感器

800系列

Model-800P
Model-801
Model-802

电子倾角传感器

900系列

Model-900
Model-904-t
Model-906
Model-MD-900-T

电子倾角传感器

Inclinometers系列

Analog Electronic Inclinometer
Dual Axis Tilt Monitor
MICRO-50(RS232)
Ratiometric-model
RS232-model
Threshold Angle Detector
SSY009XX-Series

电子倾角传感器

NS系列

NS-5-E2-OEM
NS-5/E和NS-15/E单轴倾角传感模块
NS-5/P数字&电压输出单轴倾角仪
NS-5/P2数字输出双轴倾角仪
NS-5/PI数字&电压输出单轴倾角仪
NS-5/V
NS-5/V2
NS-5/V2I
NS-5/VI
NS-10/E2
NS-10/G倾角开关
NS-10/PL2
NS-15/P
NS-15/P2
NS-15/PI
NS-15/PL2
NS-15/V
NS-15/V2
NS-15/VI
NS-15/E2
NS-25/E2
NS-45/E2
NS-45/P
NS-45/P2
NS-45/PI数字&电流输出倾角仪
NS-45/V
NS-45/V2
NS-45/V2I
NS-45/VI

电子倾角传感器

N系列

NB3
NG360
NGI系列倾角传感器
NGu系列倾角传感器

电子倾角传感器

电子倾角传感器其他系列

UC-1
NIS-STD
At3510

普通加速度计原理
CXTA01-CXTA02
Cxtd
CXTILT02EC
CXTLA01-CXTLA02
双轴倾角传感器SSTB-2-1




无触点倾斜角传感器


无触点倾斜角传感器采用高性能的集成磁敏感元件,利用自重摆驱动永磁体转动,磁敏元件无接触地感应磁场强度的变化,实现对倾斜角度的测量。可以配合微处理器(micro-computer)进行智能化信号处理制成的高精度的角度传感器。
根据不同的使用要求,有以下角度范围可供选择:±8°~±45°。除此以外,也可以按用户要求调整测量范围。


产品选型技术测试指标

一. 1~5V标准化输出

电气参数 除特别说明外,VCC=12V,TA=25℃。

产品型号 QXJ-BZ-V
参数名称 测试条件 参数值  单位
最小 典型 最大
电源电压Vcc   8 12 24 V
消耗电流Is   15    mA
存储温度Ts   -40   125 ºC
使用温度TA   -20   80 ºC
中点输出VO   2.99 3.0 3.01 V
满度输出FS RL>1KΩ  1.00   5.00 V
输出电流IO   10 mA
中点温漂 -20ºC <TA<80ºC   0.01%/ºC FS
满度温漂 -20ºC <TA<80ºC   0.02%/ºC FS
分辨率 0.015º
线性度

θ=±8ºC   2‰   FS
θ=±20ºC 3‰ FS
θ=±30ºC   6‰   FS
θ=±45ºC   1.5%   FS

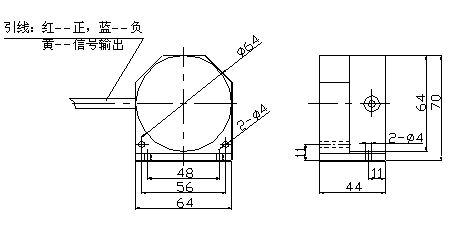

机械尺寸

二、 4~20mA标准化输出

电气参数            除特别说明外,VCC=12V,TA=25℃。

产品型号 QXJ-BZ-I
参数名称 测试条件 参数值  单位
最小 典型 最大
电源电压Vcc   8 12 24 V
消耗电流Is        40  mA
存储温度Ts   -40   125 ºC
使用温度TA   -20   80 ºC
中点输出VO   11.9 12.0 12.1 V
满度输出FS RL>250Ω  4.0   20 V
负载阻抗RL   0   250 Ω
中点温漂 -20ºC <TA<80ºC     0.01%/ºC FS
满度温漂 -20ºC <TA<80ºC     0.02%/ºC FS
分辨率     0.015º
线性度

θ=±8ºC   2‰   FS
θ=±20ºC   3‰   FS
θ=±30ºC   6‰   FS
θ=±45ºC   1.5‰   FS

机械尺寸同上

三.安装说明
1. 电源电压:12V
2. 接线方式:红 — 电源正极 黑 — 电源负极 黄 — 输出信号
3. 水平(垂直)安装:
  将外壳固定架固定在所测物体上,将固定架上端的紧定螺丝拧松,使外壳标志线垂直向下,左右旋转倾斜角传感器外壳,使输出电压在3V(12mA)的位置,拧紧紧定螺丝。
