产品名称 主型号 输入范围 外型

单相交流电流变送器 CE-IJ03,IJ03A 0~0.5A~300A AC

三相交流电流变送器 CE-IJ31,IJ31A 0~0.5A~25A AC

单路直流电流变送器 CE-IZ01,IZ02 0~1mA~5A DC

单路直流电流变送器 CE-IZ04,IZ06 0~1A~300A DC

单相交流电压变送器 CE-VJ03,VJ03A 0~1V~1000V AC

三相交流电压变送器 CE-VJ31,VJ31A 0~1V~500V AC

单路直流电压变送器 CE-VZ01,VZ02 0~10mV~1000V DC

频率型电量变送器 CE-F01 0~55Hz~5KHz

功率型电量变送器 CE-P01,02 0~75V~500V AC
0~0.5A~25A AC

交直流电量越限报警变送器 CE-VJ03 0~75mV~1000V AC
0~1A~300A DC

标准信号调理器 CE-IZ07,CE-IZ27 4~20mA

标准信号配电器 CE-IZ08,CE-IZ28 4~20mA

无源单相交流电流变送器 IJ03-10,IJ03-20 0.5~300A

无源三相交流电流变送器 IJ31-10,IJ31-20 0.5~25A

无源单相交流电压变送器 VJ03-10,VJ03-20 0~500V

无源三相交流电压变送器 VJ31-10,VJ31-20 0~500V

辅助电源



外型尺寸

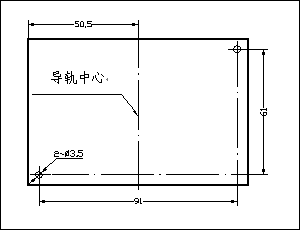

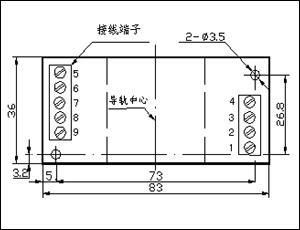

安装图

S1型

S2型

S3型

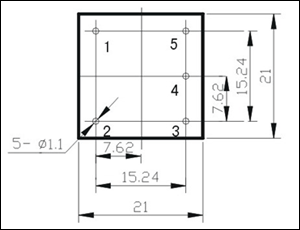

H1型

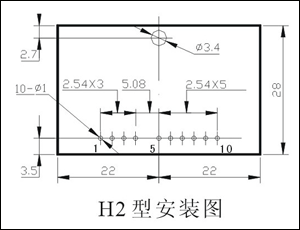

H2型

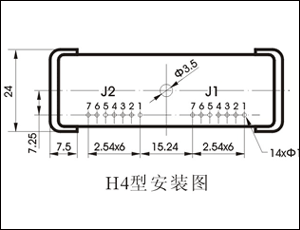

H4型

辅助电源

WYS-1


辅助电源

WYS-2

命名规则

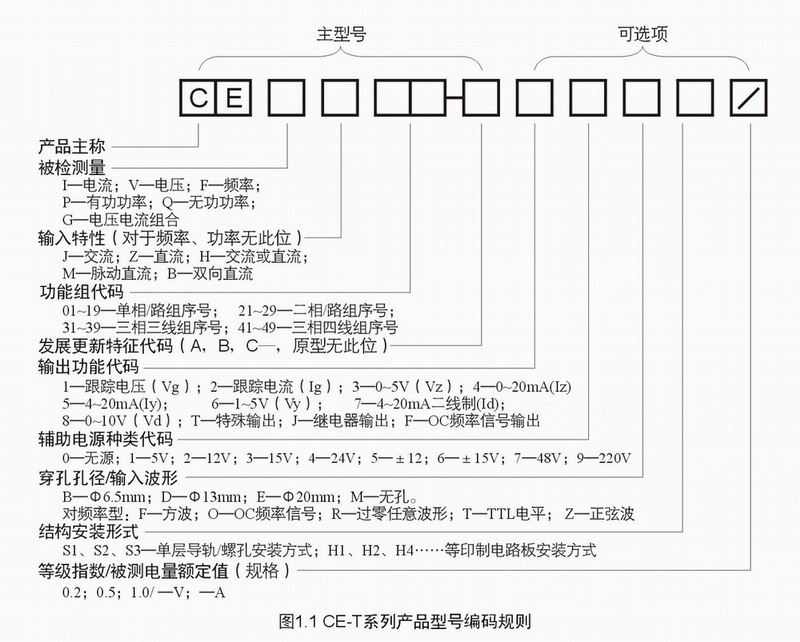

CE—T系列传感器的命名是依据中华人民共和国GB7666-87标准拟定的,它的型号的编码规则如下图所示,除最后一个方框外,每个方框1位代码。为使您所选产品准确适用,务请仔细阅读。

此图可点击放大

订货书写的完整格式

按标准的产品型号选型时,须由用户确定的基本参数是:输入电量的最大额定值或范围,简称“规格”,直接书写在你所选产品型号的后面,格式如下:

型号—规格

示例:欲选单相交流电流输入为0~5A、输出0~5V、辅助电源+12V、穿孔孔径ф6.5mm、等级指数0.2级的S3型电量隔离变送器,其订货书写的完整格式为:

CE-IJ03-32BS3-0.2/0~5A

注意:“产品命名方法”是CE产品的总的命名原则,由于CE—T产品的可选型号多,具体选型请用户参照后面相应产品的“产品选型表”。

快速选型指南

为使你能方便、快捷进行产品选型,请按下述步骤选择你所需的产品:

第一步,根据你的待检测(输入)电量的基本属性,按图1.1和2.2索引表确定你所选产品的‘主型号’部分;

第二步,根据你对产品的输出功能、辅助电源、结构安装方式等要求,参照图1.1和第四章中按产品主型号分类对应的“产品选型表”,确定你所选产品的‘可选项’部分;

第三步,根据你确定的额定输入值和初步选定的产品型号,再按对应的“产品选型表”逐项进行核对和确认;

第四步,在你确认所选型号无误后,请用文字简要说明你所选产品的用途和使用环境,以及你对产品的其他要求。

输出代码定义如下表

代码

符号

代 码 定 义

代码说明

1

Vg

跟踪电压输出 0~5V(RMS)。适用于交流或峰值采样系统,其精度高响应快

2

Ig

跟踪电流输出 交流电流跟踪输出。适用于交流采样和峰值采样系统,响应速度快

3

Vz

直流电压输出 0~5V (DC)。可直接与A/D转换器、数字面板及指示仪表等连接

4

Iz

直流电流输出 0~20mA (DC)。适用于远距离信号传输,抗干扰能力强

5

Iy

直流电流输出 4~20mA (DC)。适用于远距离信号传输,抗干扰能力强

6

Vy

直流电压输出 1~5V (DC)。可直接与A/D转换器、数字面板及指示仪表等连接

7

Id

二线制直流电流输出 4~20mA (DC)。二线制接线方式,抗干扰能力强

8

Vd

直流电压输出 0~10V (DC)。可直接与数字面板及指示仪表等连接,(辅助电源≥15V)

J

J

继电器触点 用于交直流电压、电流额定输入值(阈值)的越限监测与报警

F

F

OC频率信号输出 0~10kHz频率信号,光耦隔离,OC输出

T

T

特殊输出代码 此代码为以上输出种类以外的特殊输出代码

产品主要性能指标如下表

指标名称

测试条件

等级指数

0.2级

0.5级

温漂特性

辅助电源+12V,25℃

≤200ppm/℃

≤500ppm/℃

输出纹波

辅助电源+12V,25℃

10mV

15mV

输出负载能力

辅助电源+12V,25℃,Vz输出

≥2KΩ

辅助电源+12V,25℃,Iy、Iz输出

≤250Ω

工作温度范围

辅助电源+12V

0~50℃

隔离耐压

一分钟

≤2500V(DC)

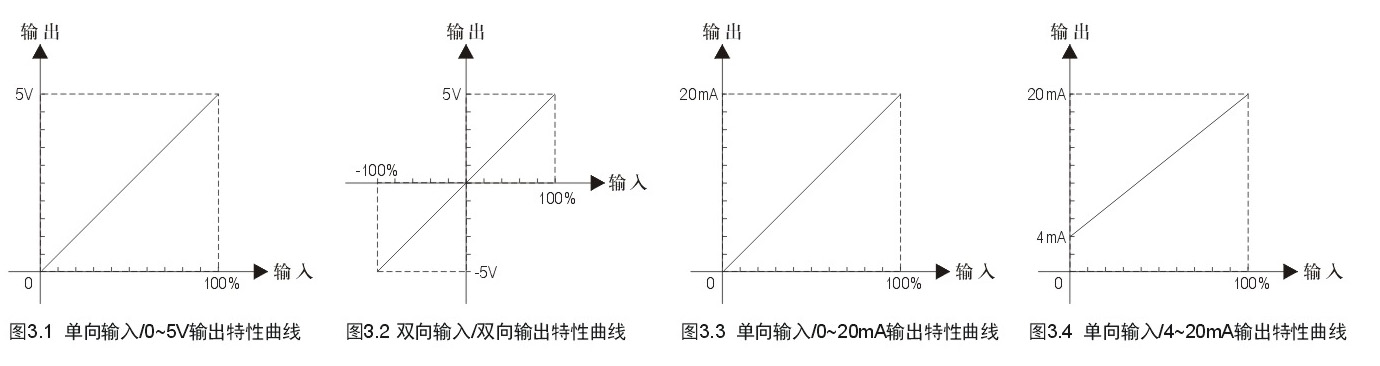

输入/输出特性曲线图(可点击放大)
