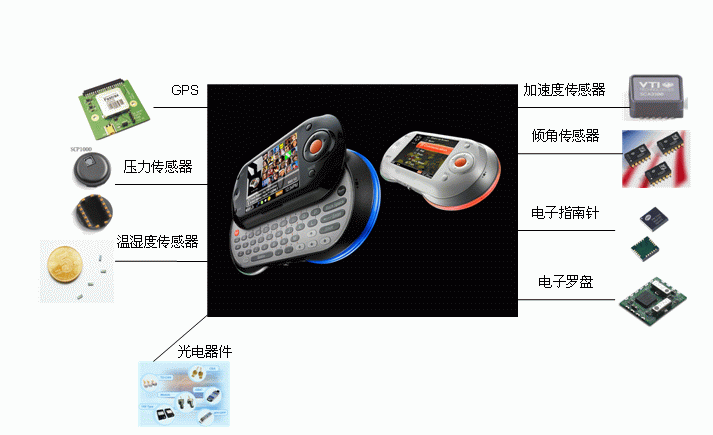

行业
应用
典型产品

消费电子

GPS导航功能 芬兰Fastrax GPS模块
  测量高度/大气压力 芬兰VTI压力传感器 SCP1000
  测量室内温湿度 瑞士Sensirion温湿度传感器
  防止结露 瑞士Sensirion温湿度传感器
  光电鼠标 Finisar光电器件
  条码识别 Finisar光电器件
  娱乐视觉控制 芬兰VTI三轴加速度传感器 SCA3000
  翻页 芬兰VTI三轴加速度传感器 SCA3000
  计步器 芬兰VTI三轴加速度传感器 SCA3000
  GPS电源控制 芬兰VTI三轴加速度传感器 SCA3000
  硬盘控制 芬兰VTI三轴加速度传感器 SCA3000
  倾斜保护 芬兰VTI倾角传感器
  罗盘特征 美国PNI磁传感器



产品型号 产品名称 简要说明 下载
HMC1023 磁阻传感器 型号如:HMC1023、HMC1021Z、HMC1001等
HW302B 磁阻传感器 请下载详细技术资料
HW300B 磁阻传感器 请下载详细技术资料
HMC6352 磁阻传感器 请下载详细技术资料
HMC1053 磁阻传感器 型号如:HMC1053、HMC1052等
AN214 磁阻传感器 请下载详细技术资料
1383 磁阻传感器 请下载详细技术资料
NS-30 磁阻传感器 详细资料请下载技术文档
SEN-L 磁阻传感器 详细资料请下载技术文档
KMZ20M1 磁阻传感器 详细资料请下载技术文档
KMY20S 磁阻传感器 详细资料请下载技术文档
KMT32B 磁阻传感器 详细资料请下载技术文档
KMR360 磁阻传感器 详细资料请下载技术文档



用于纸币的识别
单副素子串联类型


标准类型
MRS-F-21 MRS-F-41 MRS-F-51


高输出类型
MRS-G-21


检测宽度6mm
高灵敏度

MRS-H-21


检测宽度9mm


MRS-137A


多副素子串联类型


MRS-133 MRS-134


用于编码器
模数0.4


MRS-09S MRS-13


纸币的识别摸数
用于中国纸币的识别


MRM-100


用于美国和欧元纸币的职别


MRM-200

MR传感器的技术情报


特点

使用磁阻效应元素(MR元素)的传感器,根据电压的变化能检测出磁场的变化和磁性体的有无。
磁阻效应...固体电阻随磁场变化的现象。



根据MR传感器和被测体之间的间距的变化输出电压变化

各磁头是有差异的,即使MR传感器与被测体的间距为0.3mm,也能获得50%的信号。


図1

図2
MR传感器电阻值的温度特性

因为MR传感器使用的是化合物半导体的InSb,这个电阻值是随温度变化的,其变化率约-2%/℃。



MR传感器输出电压的温度特性

MR传感器的输出电压受温度的影响,其输出电压的温度特性在室温附近的变化率约为-0.6%/℃

図3






图1
纸币的磁模拟信号的读取

MR传感器最擅长的就是对磁粉印刷的模拟信号的读取。
所谓磁粉印刷就是印刷液里配有磁性粉末。世界各国的纸币就都含有磁粉印刷。
但是、纸币的磁粉印刷中包含的磁性体非常少、因此纸币不会被磁铁吸上,所以磁性体的存在一般不被人所知。
MR传感器对磁粉印刷的纸币是怎么作出反应而检测出来的呢?
上面表示的文字,就是被信息处理后的文字。这个文字是根据JIS X9002规格而规定的(E13B型)文字。
JIS X9002即「磁性墨粉文字读出用字体以及印字模型」的规格。当然、MR传感器的检知面在采用这个规格进行了磁印刷的E13B型文字上一通过、MR传感器的输出端就会呈现图2那样的信号。



图2

图3
尽管磁的变化非常小,但是MR传感器还是可以很清楚地检测出来、所用电路图如图3所示。
磁粉印刷的模拟信号的读取是不太让人容易理解的,下面举个较直观的例子加以说明。



纸币的磁模式




图4

我们利用MR传感器来观察纸币、在这里以1$美元纸币为例。请看图4、以对角线为界、纸币的实物照片(对角线的上左方)和磁模式的画面(对角线的右下方)。从图4中很容易区分印刷画面和所测出的磁信号画面。
在自动销售机等装有纸币的机器中,使用MR传感器可以检测纸币的真伪。



磁传感变换器

MR传感器的另一个用途、可用来检测旋转速度和位置。这里间隔地放置四个MR元素搭成桥电路、将旋转齿轮靠近MR传感器、如图5所示。


图5
这样做、从二个输出端可以得到图6照片这样的信号。

图6
可以看出二个的信号Va和Vb有相位差。
此信号是正弦波,波形的一个周期对应齿轮的一个齿数、一定时间内的波形周期数除以齿数得到一定时间内的转数。
另外,Va和Vb之间的相位错位关系与转动方向有关。分析两个信号的相位超前滞后的关系,便可知道齿轮是正转还是反转。
这个磁传感变换器是用于控制精密发动机转动的。如果不知道发动机机轴的转速和转动位置,就不可能精确有效地进行控制。为此,精密机械主轴用的驱动马达中常采用反应速度快,防油能力强的MR传感器。



电位器

通常的电位计,因为有机械接触点,会由于摩耗和灰尘的缘故、使电阻值有不连续变化的可能性。
而MR元素的电位器没有接点,电阻值变化是随磁场变化而变化的。所以、常用于在调整中需要连续变化的可变电阻中。








图A
关于MR传感器是如何检测出磁墨粉等磁性体的原理,简单地给以说明。
磁阻效应元素(以下称MR元素),由于磁阻效应,其电阻值随磁场变化而变化。
图A所表示的是MR元素的电阻值随磁场变化的情况、从图中可看出电阻值随磁场强度的变化而变化,与磁场的方向没关系。
从具有这种特性的MR元素中,选择特性接近的元素(MR1,MR2)、将其串联连接。
利用磁铁在二个MR元素上加均等磁场、把二个MR元素的相接处作为输出端、这个输出端的电压称为输出电压。请参看右图。
给两个MR元素加电源电压V,输出端的电压应是1/2电源电压V、我们称这个电压为中心电压。

图B

图C
如果给二个MR元素加不同强度的磁场时,则元素的电阻值会不同,因此输出电压值也就不等于中心电压值了。
比如将图B中的MR1的磁场增大,则MR1电阻值就会比MR2的电阻值大,则输出电压值将小于中心电压值。相反,将MR2的磁场增大,则输出电压值将大于中心电压值。
与此相同,磁性体检测时的情况也是这个道理。例如作为磁铁的磁性体靠近二个MR元素中的其中一方(例如MR2),则磁力线集中于磁铁这边,这时MR2的磁场要比MR1的大、这样MR2的电阻值就比MR1的大,输出电压则大于中心电压。请参看图C。
下面的连续图Fig.1到Fig.3表示的是磁性体在MR传感器前面被移动的情况。
MR传感器的输出电压是如何变化的、请看下面的曲线图。
这个图表示的是磁性体在MR传感器前面被移动时、输出电压的变化情况。
下面的曲线图中、Fig.1到Fig.3的箭头符号是对应于上图中磁性体和MR传感器的位置关系的。
注意:
这个输出电压变化关系图,是对于小面积磁性体的情况而言的。对于大面积磁性体将二个MR元素同时覆盖时的情况会与此稍有不同。 以上、简单地说明了MR传感器检测出磁墨粉这种磁性体时,输出电压变化的情况。

半导体磁敏传感器 MRS-F-21

PHOTO MRS_F06

用途
磁性油墨印刷物的识别
,例:人民币
检测AC,DC电流
特点
MR传感器是由InSb单结晶制成,感度高,SN比好.
被检体不必紧密接触传感器也可以检测.
输出电压值与磁性体的移动速度无关.
被检部是纯电阻,抗诱导干扰能力强.
体积小,安装方便.

最大额定值 (Ta=25℃)

项目

记号

额定值

单位

最大外加电压

Va max

5.5

V

绝缘耐压

Vi

100

V

容许损失

PD

44

mW

工作环境温度

opg

-30~+85

保存环境温度

stg

-30~+85

电力的特性 (Ta=25℃)

项目

记号

条件

min.

Typ.

Max.

单位

输出电压

V0

Va=5V *1

0.16

---

0.42

mVrms

电极电阻

R(MR1+MR2)

I=1mA

700

---

4500

Ω

中点对称性

d

I=1mA *2

---

---

30

%

内部杂音

VNW

Va=5V

---

---

50

μVp-p

压电杂音电压

VNP

Va=5V, press.=10g

---

---

300

μVp-p

检测面磁通密度

B

---

---

0.075

---

T (S Pole)

检测宽度

W

---

---

---

3

mm

*1. 使用在φ0.1mm 的 导线上流过 50Hz 100mA(rms) 电流而产生磁通量.
*2. d=|MR1-MR2|/MR1(或者 MR2)×100



  磁敏元件/磁阻传感器



霍尔元件

ATS276,277

A3144

UGN3503





SS400

SS490





检钞、验钞

MRS-F-11

MRS-F-21

MRS-G-06

MRS-H-06

  磁场传感器



集成磁场

GMRB6

GMRC6

ZMY20

AD22151

  磁簧开关(干簧管)



日本ALEPH

HYR1002

HYR1003

HYR1532

HYR1554

HYR1555

HYR2003-1

HYR9001-1


俄罗斯MKA MKA-XXXX MKA-07101 MKA-10109 MKA-14103
MKA-16101 MKA-20101 MKA-50201
日本OKI ORD229 ORD9216 ORD228VL
ADI产品系列                                    磁场传感器
器件 后缀 管脚 电压范围
(V)
工作电流
(mA)
Trise/Fall
(µS)
共模域
(µT)
差模域
(µT)
低速范围
(RPM)
高速范围
(RPM)
工作点精度
(mm)
说明
AD22151 YR 8 4.5~6 10 3 0~400 4~75 15 4000 0~3.5 可设置增益,线性输出





 Infineon产品系列

型号 封装 电源电压(V) 方向精度 工作温度 类型 描述
GMR B6 6-SMD +5~+7 180 -40~+150 磁场方向而非密度 惠斯通电桥全桥
GMR C6 6-SMD +5~+7 360 -40~+150 磁场方向而非密度 两交叉半桥





 Zetex产品系列

器件 封装 电源电压(V) 典型输出电压
(mV/V)
典型桥阻抗
(Ω)
灵敏度
(kA/m)
最大偏移电压(mV/V) 内部磁体 描述
ZMY20 SOT223S 12V 20 1.7 4.7 ±1.0 输出电压与磁场强度成正比
ZMY20M SOT223S 12V 18 1.7 5.5 ±1.5 输出电压与磁场强度成正比
