智能磁致伸缩液位仪选型手册
|
所属类别： |
[磁致伸缩液位仪系列]
|
|
商品编号： |
磁致伸缩液位仪系列 |
|
商品名称： |
磁致伸缩液位仪系列 |
|
浏览次数： |
743 次 |
|
 |
|
磁致伸缩产品选型 |
| |
|
磁致伸缩产品工作原理 |
|
HFCZ-防爆型智能磁致液位探棒是基于磁致伸缩原理设计。

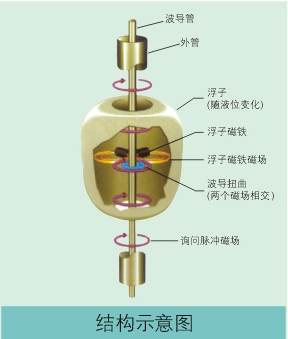

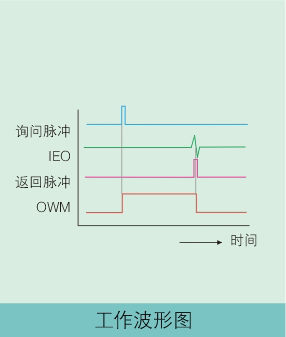

检测原理：在每个检测周期送一个“询问”脉冲，沿波导线向下传递，在波导线磁化点产生物理伸缩现象（扭曲力），形成一种回波，该波沿波导线向上传递。从“询问”脉冲到接收“返回”波的时间，即是长度的精确检测。
磁致伸缩产品的优势
◆“多面手”一支磁致伸缩液位计可同时检测液面、界面、密度多项功能。
◆ 多种输出信号。既有RS485输出、也有4~20mA输出。国内首创一支探棒可同时提供两个4~20mA信号液面4~20mA信号及界面或温度4~20mA信号。
◆“高标准”检测精度高。0.3~18m检测范围±1mm。工作温度范围广，-40~+85℃。工作压力范围大。-0.05~10MPa。
◆“高可靠性”电磁兼容设计。抗浪涌、抗脉冲串干扰、抗静电、抗电压瞬时跌落。
模拟磁致液位探棒技术参数
|
型号
参数 |
HFCZ-MA |
HFCZ-MG |
HFCZ-MB |
|
测量范围 |
0.3~6m |
0.3~12m |
0.3~6m |
|
液面精度 |
±1mm |
±1~±1.5mm |
±1mm |
|
重复性 |
|
0.5mm |
|
|
工作温度 |
-40℃~+55℃ |
-40℃~+55℃ |
-40℃~+55℃ |
|
工作压力 |
-0.05~10MPa |
-0.05~10MPa |
-0.05~10MPa |
|
介质密度 |
0.5g/cm3~1.8g/cm3 |
0.5g/cm3~1.8g/cm3 |
0.5g/cm3~1.8g/cm3 |
|
防爆标准 |
ExiaIICT6 |
|
外壳保护等级 |
IP65 |
|
供电电压 |
DC
8~24V |
DC
24V |
DC
8~24V |
|
输出 |
三线双4~20mA |
三线双4~20mA |
二线双4~20mA |
|
测杆材质 |
316L |
内挠性管外硬管 |
316L |
|
上部安装标准 |
G3/4” |
G1” |
G3/4” |
|
下部固定 |
无 |
吸盘、挂钩、重锤 |
无 |
数字式磁致液位探棒技术参数
|
型号
参数 |
HFCZ直杆 |
HFCZ-G挠性管 |
|
|
测量范围 |
0.3~6m |
0.3~18m |
|
|
液面精度 |
±0.5mm |
±1~±1.5mm |
|
|
界面精度 |
±0.5mm |
±1.5mm |
|
|
分辨率 |
0.1mm |
0.1mm |
|
|
重复性 |
0.3mm |
0.3mm |
|
|
温度测点 |
1 |
5 |
|
|
温度分辨率 |
0.0625℃ |
0.0625℃ |
|
|
工作温度 |
-40℃~+55℃ |
-40℃~+55℃ |
|
|
工作压力 |
-0.05~10MPa |
-0.05~10MPa |
|
|
介质密度 |
0.5g/cm3~1.8g/cm3 |
0.5g/cm3~1.8g/cm3 |
|
|
防爆标准 |
ExiaIICT6 |
|
外壳保护等级 |
IP65 |
|
供电电压 |
DC
8~24V |
DC
8~24V |
|
|
工作电流 |
30~40mA |
30~40mA |
|
|
通讯标准 |
RS485 |
RS485 |
|
|
波特率 |
2400bps |
2400bps |
|
|
远传距离 |
1200m |
1200m |
|
|
测杆材质 |
316L |
内挠性管外硬管 |
|
|
上部安装标准 |
G3/4” |
G1” |
|
|
下部固定 |
无 |
吸盘、挂钩、重锤 |
|
|
密度检测范围 |
0.45g/cm3~1.5g/cm3 |
0.45g/cm3~1.5g/cm3 |
|
|
下盲区 |
15~50mm |
60~110mm |
|
|
上盲区 |
80mm |
100~150mm |
|
探棒选型表
|
HFCZ |
防爆型智能磁致液位探棒 |
|
|
代码 |
信号输出型式 |
测杆及量程 |
备注 |
|
O |
RS485 |
直杆Φ14-316L 0.3~0.6m |
G(AI)外直杆26.5×3铝管,常压
G(Ti)外直杆25.5×3316L,中高压 |
|
G |
RS485 |
挠性管
6~18m |
|
MA |
三线4-20mA |
直杆316L 0.3~6m |
|
MG |
三线4-20mA |
挠性管
6~12m |
|
MB |
二线4-20mA |
直杆Φ14-316L 0.3~6m |
|
|
代码 |
功能输出 |
|
X1 |
单一液面或单一界面 |
|
X2 |
液面、界面（MA×YJ
4-20mA），（液面温度MA×YW
4-20mA） |
|
X3 |
液面、界面、温度（HCZ-G有5个温度测点）其余1个测点 |
|
X4 |
液面、界面、温度、密度
只适用于HCZ-GX4 |
|
|
代码 |
连接方式 |
|
W |
M20×1.5（见图）定长 |
|
N |
G3/4”(见图）不定长 |
|
DNX |
法兰式连接方法（按GB及用户提出标准） |
|
|
代码 |
工作压力 |
|
PNX |
X=-0.05~10MPa |
|
|
代码 |
附加 |
|
FX |
防腐型 |
|
|
代码 |
密度 |
|
ρ0 |
0.45~0.65 液化气、轻烃 |
|
ρ1 |
0.65~0.9
汽油、柴油、煤油、苯、甲醇、乙醇 |
|
ρ2 |
0.9~1.8
植物油、矿物油、盐酸、硝酸、硫酸 |
|
|
代码 |
测杆底部固定方式（HCZ-G、HCZ-MG） |
|
X |
吸盘方式 |
|
Y |
重锤方式 |
|
Z |
挂钩方式 |
| |
|
|
|
|
|
|
|
|
|
|

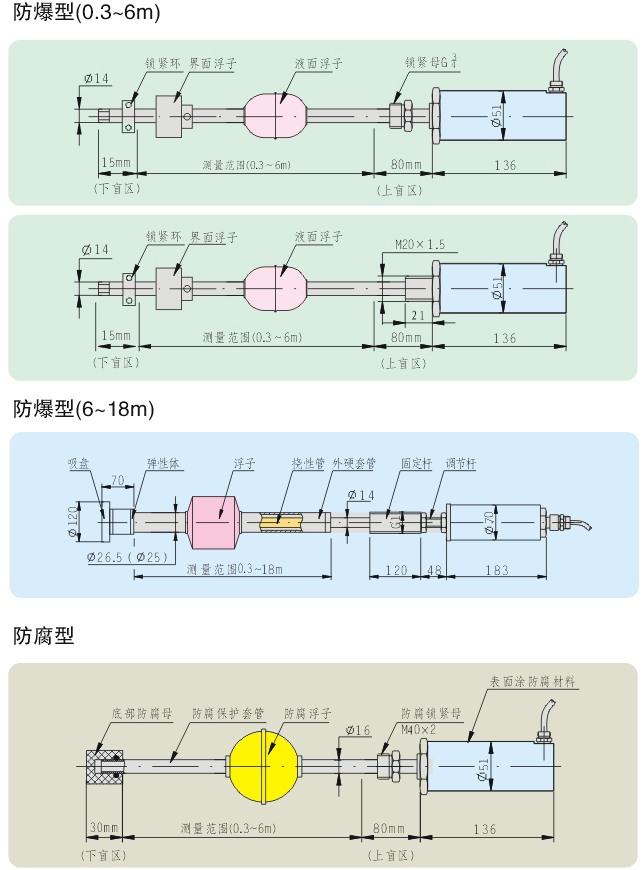

外型尺寸图

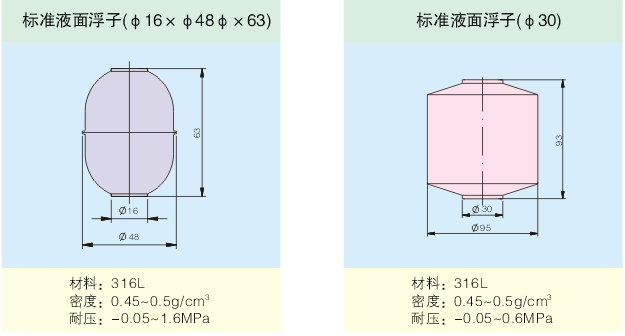

浮子选型
注：1、在粘度大的液体中，浮子的直径需要加大。
2、在高压环境中（如液化气罐）浮子采用耐高压设计，浮子内装有压力气体，耐压力可达到10MPa。
3、在腐蚀性的液体中使用时，浮子采用ABS、聚四氟等材料。

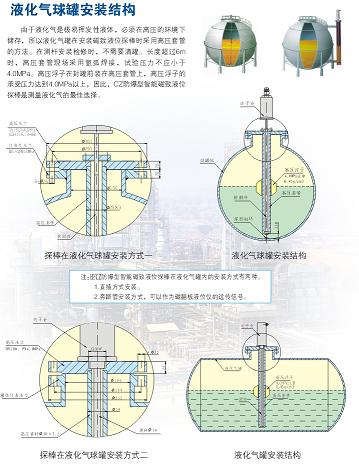

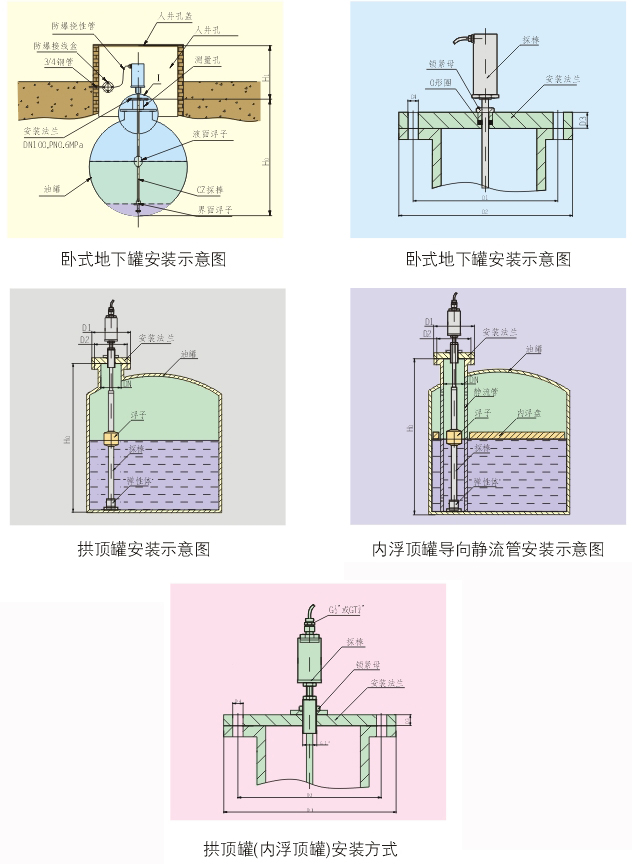

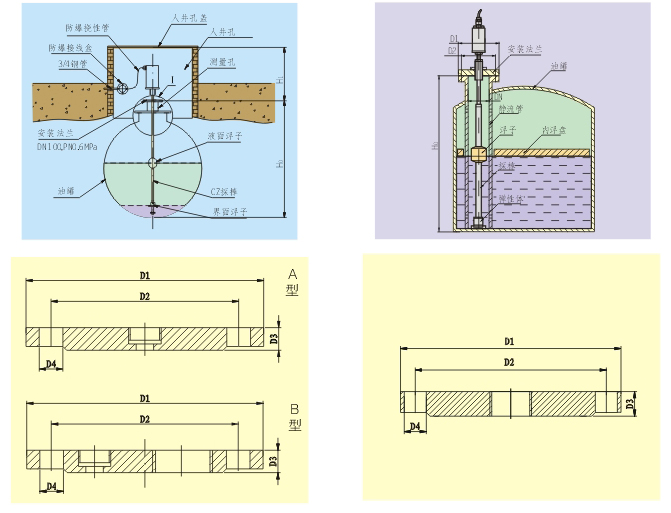

安装示意图

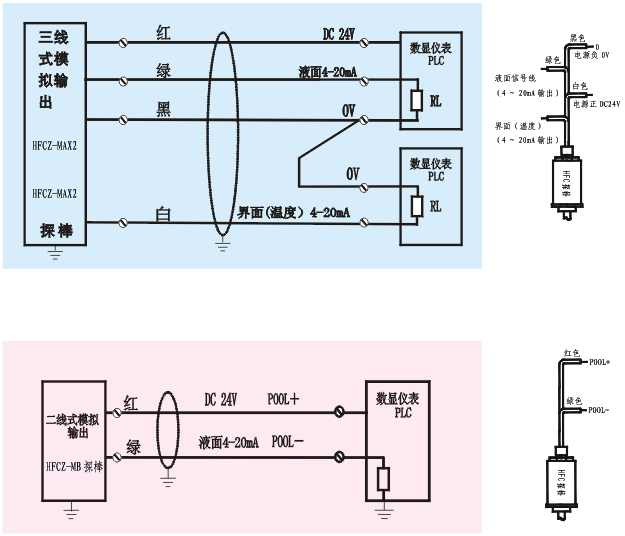

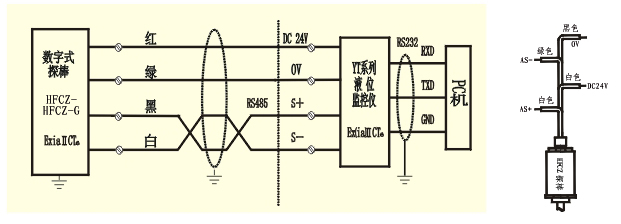

接线方式
HF液位仪主要技术参数
|
型号
参数 |
HF-A |
HF-AA |
HF-AP |
HF-W（现场显示） |
|
显示 |
128×64点阵 |
320×240 |
128×64点阵 |
64×64点阵 |
|
连接探棒数 |
1~8 |
1~16 |
1~6 |
无 |
|
与探棒通讯接口 |
RS485 |
RS485 |
RS485 |
RS485 |
|
与PC通讯接口 |
RS232/RS485/9600bps |
无 |
|
安全栅配置 |
1~8路 |
1~16路 |
1~4路 |
无 |
|
防爆标准 |
Ex(ia)IICT6 |
Ex(ia)IICT6 |
Ex(ia)IICT6 |
ExiaIICT6 |
|
仪表外型 |
挂式400×300×90 |
挂式400×300×130 |
152×152
（盘装开孔） |
管线安装G
3/4” |
|
向探棒提供电压 |
DC12~24V |
DC12~24V |
DC12~24V |
无 |
|
供电电流 |
AC220V/0.5A |
AC220V/0.6A |
AC220V/0.5A |
无 |
|
使用环境 |
加油站 |
油库 |
化工厂 |
化工 |
|
上下限报警 |
音响 |
音响 控制 |
音响 |
无 |

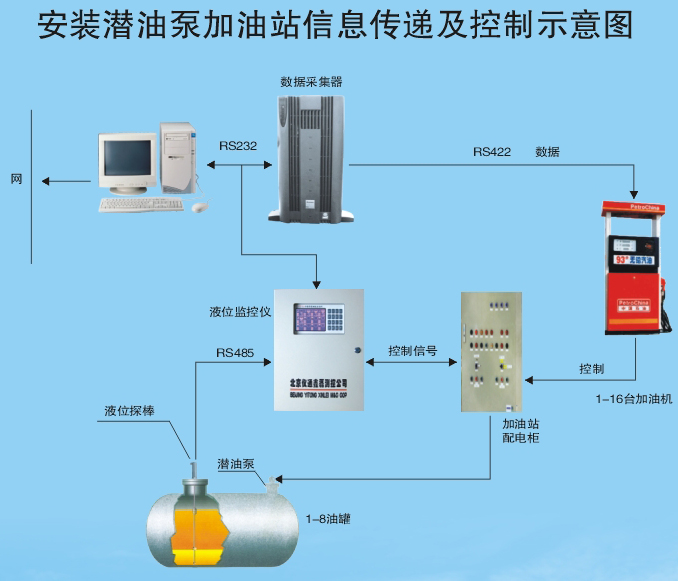

HF系列液位监控仪框图
订货需知
|
罐号
参数 |
1#罐 |
2#罐 |
3#罐 |
4#罐 |
5#罐 |
6#罐 |
7#罐 |
8#罐 |
|
油罐型式 |
|
|
|
|
|
|
|
|
|
安装高度H0/H1 |
|
|
|
|
|
|
|
|
|
液体介质及密度 |
|
|
|
|
|
|
|
|
|
介质工作压力 |
|
|
|
|
|
|
|
|
|
有无界面要求 |
|
|
|
|
|
|
|
|
|
液面精度要求 |
|
|
|
|
|
|
|
|
|
防爆等级 |
|
|
|
|
|
|
|
|
|
法兰配置（附图） |
DN=
mm PN=
MPa |
|
探棒选型 |
|
|
二次表选型 |
|
|

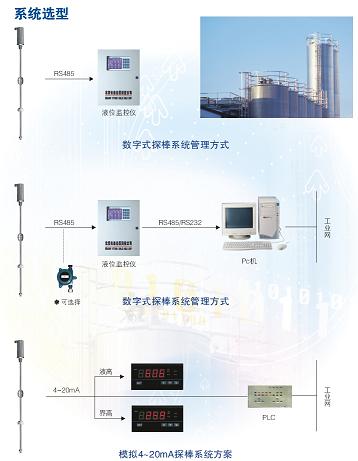

系统选型 |
|
|
|
|
|
高精度工业级磁致伸缩液位仪
一 AT100工作原理：
AT100磁致伸缩式液位计是采用磁致伸缩原理而设计的。其工作原理是：在一非磁性传感管内装有一根磁致伸缩线, 在磁致伸缩线一端装有一个具有专利的压磁传感器,
该压磁传感器每秒发出10个电流脉冲信号给磁致伸缩线,开始计时，该电流脉冲同磁性浮子的磁场产生相互作用，在磁致伸缩线上产生一个扭应力波，这个扭应力波以已知的速度从浮子的位置沿磁致伸缩线向两端传送。直到压磁传感器收到这个扭应力信号为止,
具有专利的压磁传感器可测量出起始脉冲和返回扭应力波间的时间间隔，根据时间间隔大小来判断浮子的位置, 由于浮子总是悬浮在液面上,且磁浮子位置随液面的变化而变化,
即时间间隔大小也就是液面的高低, 然后通过全智能化电子装置将时间间隔大小信号转换与被测液位成比例的4—20mA信号（HART）进行输出。
二: AT100强大特点：
1，AT100采用标准化设计，结构极其简单，仅由三部分组成
A）360度内磁浮子
B）传感器 (压磁传感器和磁致传感管)
C）塑封全智能化电子装置，可智能化编程，带有液晶显示，可显示总体液位，界面液位，以及温度输出的电信号，实际液位值，温度值, 带有偏移量的实际液位值等,
该装置可在AT100上通用，极易方便用户订备件并减少备件量
2， 极高精度： 满量程的0.01%
3， 标定极其简单，无需实标，仅仅只需按按钮或者使用HART协议
4， 对于重新标定或忘记标定值， 无需重新校验
5， 采用双室结构，电子部件和接线端子是独立的
6， 对于下列的参数变化不会产生漂移和误差介电常数变化，气相组份变化，温度变化，压力变化
7， 测量范围22M
8， 可同时测量总体液位和/或界面液位，以及温度输出
9， 压力范围：最大207BAR，标准的是66BAR
10，温度范围是-196℃到 427℃
11，内部装有RFI/EMI 过滤器
12，具有ISO9001, ANSI, ASME, FM, CSA, CENELEC认证
13，可现场替换差压式，电容式，超声波式，雷达式，外浮筒式，核子式，钢带或钢带伺服式等液位变送器
14，具有极高的性价比
|
 |
|
