SUNSTAR系列红外感应模块感应开关感应灯选型手册

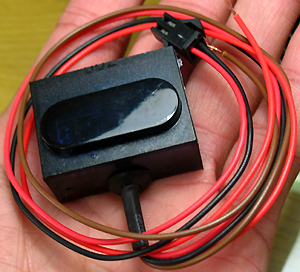

洁具/小便器专用智能型红外感应模块

    这是我们最新推出的洁具专用的智能型红外感应模块,它主要用于传统洗手盆的升级换代,可以立即升级为自动感应洗手盆,可以大量用于公共场合,如:宾馆、医院、饭店、企业单位,可以很好的防止水资源浪费和交叉污染,并且提升企业形象。

产品1:洁具专用智能型红外感应模块 28元一个 配套的双稳态脉冲电磁阀 29元一个

产品优势:

1. 超稳定工作:智能自适应宽照度范围,有效避免接收管的截止和饱和不工作问题
2. 抗杂光、抗开关灯干扰能力强,避免误动作
3. 超微功耗: 模块静态工作电流低至20微安,电池寿命至少2年以上(每天100次使用)
4. 超袖珍体积,可做成一体集成式水龙头
5. 密封盒一体化结构,安全方便,仅需连接电池盒和电磁阀即可使用
6. 采用进口专用芯片,模块生产体系通过ISO9001认证,质量可靠
7. 智能调节感应距离,初始化时候,控制电路根据环境的灯光、色彩、洁具质地、障碍物距离等因素自动调整
8. 连续出水超60秒自动断水,防止因台前放有障碍物而导致的水资源浪费
9. 红外控制方式为高可靠脉冲编码
10.电磁阀控制脉冲宽度可选

性能指标:

产品尺寸:24x33x17.5 毫米
产品功耗:静态工作电流小于20微安,平均工作电流30微安
工作电压:3~9V (和电磁阀配套时需要一致)
驱动脉冲:驱动直流脉冲电磁阀脉冲宽度为20ms~200ms, 500mA以内



接线方法:

黄线和绿线接电磁阀,另外两根线的红线接电源正极,黑线接电源负极。

使用说明:

    模块通电后开始初始化,20秒内感应窗前12厘米内不要有遮挡物,期间LED快速闪烁,如果感应窗前12厘米内有遮挡物,控制器将进入接收距离调整工作状态,同时LED开始慢速闪烁,接收距离调整板稳定放置在欲设定的最远位置,如果感应窗前12厘米内无遮挡物,在LED闪烁的20次之后,控制器控制阀门开关一次,表示初始化完成。在工作期间LED指示状态:在开水期间LED闪亮,是电池欠压报警信号;在不工作期间LED闪烁是感应区的遮挡物使阀门处于关闭状态。

    使用中:在感应窗前2~20厘米范围感应到有遮挡物体后(如人手)自动开水,人手离开后自动关闭。若60秒内连续被遮挡,则之后自动关闭水龙头,直至遮挡物被移出感应范围外的2~4分钟后恢复正常工作。

安装注意:

1. 注意模块的电源极性,不要接错和短路,和电磁阀配套时注意电压要匹配。
2. 电磁阀可以选电压4.5V 30毫秒开关脉冲,如FD-18c/DC4.5V。

产品2:小便器专用智能型红外感应模块 29元一个 配套的双稳态脉冲电磁阀 29元一个



    小便器专用智能型红外感应模块的默认检测距离为50~80厘米,正常使用时分两个阶段冲水,当人进入感应范围停留超过5秒钟离开后,进行冲水,如果使用时间超过60秒,冲水6秒,否则冲水4秒。如果连续24小时无人使用,就会自动冲水一次。

性能指标:

产品尺寸:49x23.5x厚20毫米,两个安装孔直径3毫米,间距79毫米
产品功耗:静态工作电流小于20微安,平均工作电流30微安
工作电压:3~7V (和电磁阀配套时需要一致)
驱动脉冲:驱动直流脉冲电磁阀脉冲宽度为20ms~200ms, 500mA以内

接线方法:

黄线和绿线接电磁阀,另外两根线的红线接电源正极,黑线接电源负极。

这是能和洁具/小便器红外模块能配套的双稳态脉冲电磁阀 29元一个

   本产品专为红外感应洗手器和红外感应小便器配套控制的,它利用三个型腔进行减压控制,减弱了阀芯在型腔中的运动阻力及阀开关时介质对阀体的冲击,增强了阀的可靠性和使用寿命,缩短了最高最低压力下阀开关所需的脉冲宽度,进水口采用组合式调节过滤装置,更方便地清洗管道中杂质,独特的杂质自清功能使我们的产品具有优越的防堵性能。

    脉冲电磁阀属于节能型电磁阀,一般设计成电池供电,正常工作时不消耗电能,只有在脉冲控制阀门开启或者关闭瞬间才耗电,如果要判断脉冲电磁阀好坏,可以先用嘴对进水口吹气,如果不漏气说明阀门处于关闭状态,可以将电磁阀的黑线接电池负极,红线瞬间接触一下正4.5V,这时阀门立即开启,用嘴能够吹气了,然后电磁阀的黑线接电池正4.5V,红线瞬间接触一下负极,这时阀门立即关闭,用嘴无法吹气了。

技术性能参数:


额定电压 DC4.5V
线圈电阻 16.5Ω±0.35Ω (20℃时)
开关型式 直流脉冲式
脉冲宽度 25ms
工作压力 0.02~0.8Mpa
介质温度 1℃~75℃
响应时间 开≤0.15s   关≤0.5s
流量特性 0.02Mpa≥3 L/min  0.1Mpa≥16 L/min  0.8Mpa≥40 L/min
使用寿命 ≥50万次
管接口尺寸 进出水口均为1/2英寸洪冲外螺纹(4分管接口),表面电镀铬

4节5号全封闭带开关电池盒 4元一个

实际调试过程:

    将红外洗手模块上有黑色插头的红线接电磁阀红线,黑线接电磁阀黑线,另外两根线的红线接由三节5号电池或者单节锂电池的正极,棕线接电池负极,这时LED闪烁20次之后,会自动控制阀开关一次,表示初始化完成,如果将手放在模块前方1秒后,电磁阀自动打开(脉冲电流约50毫安)能听到轻微的“嗒”的一声,如果手移开2秒后,阀门“嗒”自动关闭(脉冲电流约40毫安,基本听不到动作的声音)。

主动式红外感应模块主动式红外感应器既有发射头又有接收头,发射头主动向感应器前方发射一束红外信号,当有人体(或物体)进入其感应范围时,人体(或物体)会把红外信号反射回来被接收头接收,从而感应输出。(注:其检测一切进入其范围的物体,包括人体,并非只检测人体) 检测距离: 1米 以内任何距离(可订做,可调)。(不能实现远距离的检测)。 检测角度:感应器正前方的范围(角度小)。 应用领域:感应水龙头、感应冲便器、感应干手机以及其它感应电器

品名:
垃圾筒感应模块
型号:
SS-588
规格:

包装:

适合感应垃圾筒,感应门,感应擦鞋机,感应开关,感应滚动广告牌,等系列智能控制类产品
品名:
垃圾筒感应模块
型号:
SS-588A
规格:

包装:

适合.垃圾筒感应模块,干手机,感应门,感应擦鞋机,感应开关,感广告牌,等系列智能控制类产品

(主动式)红外感应模块系列:(产品未能尽录,可按客户要求进行各种功能及规格的设计订做)



SS-IR-JK系列红外感应模块

功能:人来立即输出,人离则立即关闭输出

型号 说明
SS-IR-JK-H 高电平输出型,(产品说明书_PDF格式)
SS-IR-JK-L 低电平输出型,(产品说明书_PDF格式)
SS-IR-JK-C 集电极(漏极)开路输出型,(产品说明书)


SS-IR-JKYS系列红外感应模块

功能:人来立即输出,人离延时关闭输出

型号 说明
SS-IR-JKYS-H 高电平输出型,(产品说明书_PDF格式)
SS-IR-JKYS-L 低电平输出型,(产品说明书_PDF格式)
SS-IR-JKYS-C 集电极(漏极)开路输出型,(产品说明书)

SS-IR-YSK系列红外感应模块

功能:人来延时数秒后输出,人离则立即关闭输出

型号 说明
SS-IR-YSK-H 高电平输出型,(产品说明书_PDF格式)
SS-IR-YSK-L 低电平输出型,(产品说明书_PDF格式)
SS-IR-YSK-C 集电极(漏极)开路输出型,(产品说明书)


SS-IR-YSKYS系列红外感应模块

功能:人来延时数秒后输出,人离延时关闭输出

型号 说明
SS-IR-YSKYS-H 高电平输出型,(产品说明书_PDF格式)
SS-IR-YSKYS-L 低电平输出型,(产品说明书_PDF格式)
SS-IR-YSKYS-C 集电极(漏极)开路输出型,(产品说明书)


SS-IR-SK系列红外感应模块

功能:人来立即输出数秒,然后关闭输出,人离再输出数秒,然后关闭输出

型号 说明
SS-IR-SK-H 高电平输出型,(产品说明书_PDF格式)
SS-IR-SK-L 低电平输出型,(产品说明书_PDF格式)
SS-IR-SK-C 集电极(漏极)开路输出型,(产品说明书)


SS-IR-HK系列红外感应模块

功能:人来不输出,人离输出数秒,然后关闭输出

型号 说明
SS-IR-HK-H 高电平输出型,(产品说明书_PDF格式)
SS-IR-HK-L 低电平输出型,(产品说明书_PDF格式)
SS-IR-HK-C 集电极(漏极)开路输出型,(产品说明书)


SS6520-JK系列






型号 工作电压 静态功耗 输出形式 触点容量
SS6520-JK-DC-HL DC5V,DC6V-16V 3mA 高电平输出(高4.8V)
SS6520-JK-DC12V-NO-2A/6A DC12V 3mA 常开触点,DC12V输出 2A或6A
SS6520-JK-DC12V-NC-2A/6A DC12V 3mA 常闭触点,DC12V输出 2A或6A
SS6520-JK-DC12V-NONC-2A/6A DC12V 3mA 常开常闭,空触点输出 2A或6A
SS6520-JK-AC220V-NO-2A/6A AC220V <0.5W 常开触点,AC220V输出 2A或6A
SS6520-JK-AC220V-NC-2A/6A AC220V <0.5W 常闭触点,AC220V输出 2A或6A
SS6520-JK-AC220V-NONC-2A/6A AC220V <0.5W 常开常闭,空触点输出 2A或6A
感应距离:默认均为1米(可订做范围几厘米至100厘米);角度小(近似直线).
触点容量:有2A和6A两种,在型号中用后缀-2A或-6A来区分.AC220V供电的产品,也可订做成无触点输出形式,负载功率200W以内.
外形尺寸:86*59*33mm(长*宽*厚)
  关于输出形式的详细说明(进入查看)
功能特点:
1.人(物体)进入感应器正前方的感应范围内,感应器会立即输出,人(物体)离开则立即停止输出.
2.感应距离:可订做(订做范围几厘米至100厘米);角度小(近似直线).
3.性能可靠,抗干扰能力强.
4.安装方便.
5.可订做防水型产品.
  广泛应用于各类感应电器设备,实现自动控制或安全防护等功能.


SS6520-JKYS系列

型号 工作电压 静态功耗 输出形式 触点容量 延时时间
SS6520-JKYS-DC-HL DC5V,DC6V-16V 3mA 高电平输出(高4.8V) 按客户要求

(几秒至几分钟)

SS6520-JKYS-DC12V-NO-2A/6A DC12V 3mA 常开触点,DC12V输出 2A或6A
SS6520-JKYS-DC12V-NC-2A/6A DC12V 3mA 常闭触点,DC12V输出 2A或6A
SS6520-JKYS-DC12V-NONC-2A/6A DC12V 3mA 常开常闭,空触点输出 2A或6A
SS6520-JKYS-AC220V-NO-2A/6A AC220V <0.5W 常开触点,AC220V输出 2A或6A
SS6520-JKYS-AC220V-NC-2A/6A AC220V <0.5W 常闭触点,AC220V输出 2A或6A
SS6520-JKYS-AC220V-NONC-2A/6A AC220V <0.5W 常开常闭,空触点输出 2A或6A
感应距离:默认均为1米(可订做范围几厘米至100厘米);角度小(近似直线).
触点容量:有2A和6A两种,在型号中用后缀-2A或-6A来区分.AC220V供电的产品,也可订做成无触点输出形式,负载功率200W以内.
外形尺寸:86*59*33mm(长*宽*厚)
  关于输出形式的详细说明(进入查看)
功能特点:
1.人(物体)进入感应器正前方的感应范围内,感应器会立即输出,人(物体)离开后延时一段时间再自动停止输出.
2.感应距离:可订做(订做范围几厘米至100厘米);角度小(近似直线).
3.性能可靠,抗干扰能力强.
4.安装方便.
5.可订做防水型产品.

  广泛应用于各类感应电器设备,实现自动控制或安全防护等功能.



SS6520-HK系列




型号 工作电压 静态功耗 输出形式 触点容量 延时时间
SS6520-HK-DC-HL DC5V,DC6V-16V 3mA 高电平输出(高4.8V) 按客户要求

(几秒至几分钟)

SS6520-HK-DC12V-NO-2A/6A DC12V 3mA 常开触点,DC12V输出 2A或6A
SS6520-HK-DC12V-NC-2A/6A DC12V 3mA 常闭触点,DC12V输出 2A或6A
SS6520-HK-DC12V-NONC-2A/6A DC12V 3mA 常开常闭,空触点输出 2A或6A
SS6520-HK-AC220V-NO-2A/6A AC220V <0.5W 常开触点,AC220V输出 2A或6A
SS6520-HK-AC220V-NC-2A/6A AC220V <0.5W 常闭触点,AC220V输出 2A或6A
SS6520-HK-AC220V-NONC-2A/6A AC220V <0.5W 常开常闭,空触点输出 2A或6A
感应距离:默认均为1米(可订做范围几厘米至100厘米);角度小(近似直线).
触点容量:有2A和6A两种,在型号中用后缀-2A或-6A来区分.AC220V供电的产品,也可订做成无触点输出形式,负载功率200W以内.
外形尺寸:86*59*33mm(长*宽*厚)
  关于输出形式的详细说明(进入查看)
功能特点:
1.人(物体)进入感应器正前方的感应范围内,感应器不会输出,人(物体)离开则立即输出并延时一段时间后自动停止输出.
2.感应距离:可订做(订做范围几厘米至100厘米);角度小(近似直线).
3.性能可靠,抗干扰能力强.
4.安装方便.
5.可订做防水型产品.
  广泛应用于各类感应电器设备,实现自动控制或安全防护等功能.

SS6528系列

型号 工作电压 静态功耗 输出形式 外形尺寸
SS6528-DC-HL DC5V,DC6V-16V 3mA 高电平输出(高4.8V) 63*33*22mm(长*宽*厚)

功能特点:
1.人(物体)进入感应器正前方的感应范围内,感应器会立即输出,人(物体)离开后立即停止输出.
2.感应距离:可订做(订做范围几厘米至70厘米);角度小(近似直线).
3.性能可靠,抗干扰能力强.
4.安装方便.
5.防水型外壳.
广泛应用于各类感应电器设备配套。
