特色

• 为原始设备制造商提供价格合理的气体传感解决方案。
• 拥有15年的工程设计和制造专业经验，传感器设计十分可靠。
• 灵活的CO2传感器平台旨在与其他微处理器设备相兼容。
• 双通道光学系统和三点校准程序可增强仪器的稳定性、准确性和可靠性，
• 专门用于ABC Logic自校准程序无法适用的情况。

应用

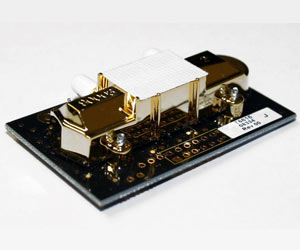

T6615双通道感器模块用于楼宇监测系统时，业主和管理人员可以快速、方便、高效地监测建筑物内的空气质量，使CO2含量在设定范围之内。

规格

工作原理	双通道非扩散式红外线吸收试验方法（NDIR），镀金光学，扩散或流通采样。
测量范围	0 到 2000ppm 0 到 5000ppm 0 到 10,000ppm 0 到 50,000ppm
尺寸	2.25英寸 X 1.365英寸 X 0.60英寸 (57.15毫米 X 34.67毫米 X 15.24毫米)
精度*	75 ppm 或读数的10%（以较大的为准）
温度依赖性	每摄氏度0.2%FS
传感器在使用寿命内（10年）性能稳定	<5%FS或<10%年均读数
压力依赖性	每毫米汞柱 读数的0.135％
响应时间	<2分钟，90%阶跃变化（一般情况）
预热时间	<2分钟（运行） 10分钟（最大精度）
工作条件	32°F 到 122°F (0°C 到 50°C) 不凝固状态，相对湿度 0 % 到 95%
存储条件	-40°F 到 158°F (-40°C 到 60°C) (不凝固状态)
输出
数字式	UART@19200波特（请参考详细的产品规格手册）。
模拟输出	0到 4 VDC
电源要求	额定电压为5VDC(±5%)
功耗	0.90W峰值 0.165W均值

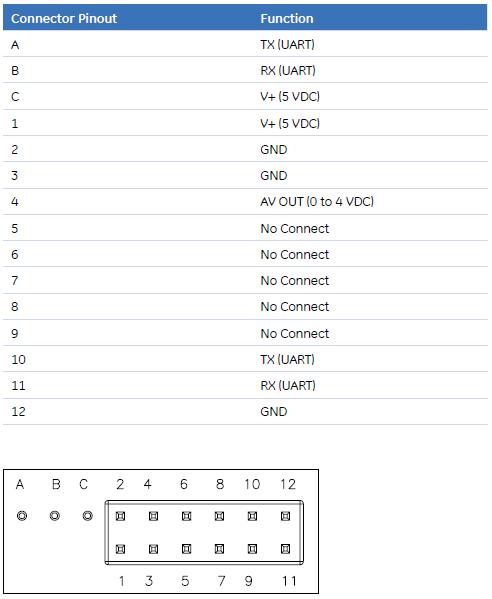

接口连接	设计用于12针公头，间距0.1英寸（2.54毫米）。公头不包括在内。
流率（通过流量端口）	流通型：最大50毫升/分钟 扩散型：80 - 120毫升/分钟
保修期	12个月
*操作方式和OEM装配可能影响出厂校准情况。

传感器的精度和现场校准

T6615是双通道传感器。双通道即一个测量气体浓度的CO2通道，和另一个测量传感器信号强度的基准通道。T6615使用基准通道定期自行校准。大约每24个小时自校准一次，但也可以通过发送命令（请参见通信协议）进行校准。自校准不应当在预热阶段执行。在自校准过程中，传感器ppm读数被锁定，不会因CO2浓度改变而改变。校准时间可调，但通常在2分钟左右。
随着时间推移，电器和机械的微小变化会影响传感器的精度。除恶劣的工作环境之外，信号的变化率逐渐衰减，因此，传感器的工作越长，性能越稳定。基准通道会纠正这些因使用时间而发生的变化。GE建议根据应用精度要求，周期性进行气体校准。虽然基准通道可以纠正因使用时间而产生的变化，但是如果使用氮气的现场校准则可以立即恢复最高精度水平。

防伪标识

　

特色

• 专为原始设备制造商（OEM）设计。
• 拥有15年的低成本红外传感器制造经验，设计十分可靠。
• 价格合理
• 低功耗
• 通过欧洲的RoHS和WEEE认证

应用

用于楼宇监测系统时，T6500双传感器模块允许建筑物拥有者和管理人员快速、方便、高效地监测建筑物空气质量。

规格

一般性能

操作温度范围	41°F 到 86°F (5°C 到 30°C)
存储温度范围	-4°F 到 140°F (-20°C 到 60°C)
工作湿度范围	不凝固状态，20%到100%

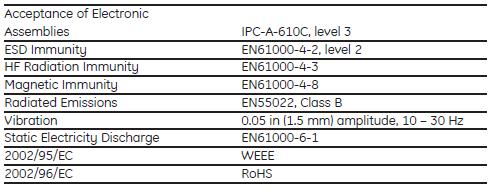

符合标准
电气参数（默认设置）
输入功率	额定电源电压5V ±10% 电池电源：4.3 VDC – 7.0 VDC
平均电流	2分钟采样率<典型的每小时2.4毫安 10秒钟采样率<典型的每小时13.0毫安
电流峰值	<90毫安±10%（94 – 95毫安默认值/典型值）
低通电压值	4.3 VDC ±5%
连接器（5针）	*针1？可调：CO2阈值＃1（0.8％ 8000ppm默认值/典型值） *针2？可调：电池阈值（5.3V默认值/典型值） 针3？V+ 针4？V- 针5？可调：CO2阈值＃2（0.9％ 9000ppm默认值/典型值）
连接器类型	JST B5B-EH-A(LF)
极性反接保护	无
测量精度（默认设置）
阈值设置点	*0.9%空气中CO2±0.1%CO2，按体积算
阈值迟滞	*0.1%CO2，按体积算
*0.1%CO2，按体积算	* 2分钟<7000ppm *10秒>7000ppm
样本数	*CO2阈值连续3次在0.9%以上 *低电池阈值连续3次在4.3 V以上
	注意:“*”表示可定制的功能。
印刷电路板尺寸	安装孔：传感器板设有（4）个安装孔，紧贴标准电路板锁定支座。 孔直径=4毫米（0.2-0.0毫米）。 支座的留隙直径= 0.20英寸（5.2毫米）

特色

• 为原始设备制造商提供价格合理的气体传感解决方案。
• 拥有15年的工程设计和制造专业经验，传感器设计十分可靠。
• 灵活的CO₂传感器平台旨在与其他微处理器相互兼容。
• 使用专利的ABCLogic软件，消除大多数应用中的校准需要。
• 终身自校准保证。

应用

紧凑的小型CO₂模块旨在集成到现有控制器及设备，非常适用于熟悉设计、集成，以及电子部件应用的客户。各机组经出厂校准，CO₂浓度测量上限高达2000 ppm的。Telaire双通道传感器适用于高浓度CO2浓度监测。

规格

　

认证标识

　

Automatic Background Logic，或称ABCLogic，是专门应用于浓度在14天周期内（尤其在无人值守的周期）至少三次下降到室外条件（约400 ppm）的情况的专利的自校准技术。
*使用ABC逻辑软件可达到最大精度。使用ABC逻辑软件，传感器在400ppm的±10ppmCO2基准参水平的空气环境条件下连续工作25小时，通常会后达到其工作精度。如果传感器在21天内至少4次达到参考值，并且该参考值是传感器测量的最低浓度，那么使用ABC逻辑软件就能保持传感器的标准工作精度。ABC逻辑要求传感器的连续工作周期至少为24小时。注意:适用于典型的住宅环境空气监测。如果环境中含有其他气体或腐蚀性物质，请咨询GE技术部。
