特色

• 连续操作至200°C，偏移至220°C
• 绝缘电阻>100M½ @ 500V d.c。
• 精确的温度测量
• 耐腐蚀不锈钢外壳
• 可与在Thermometrics标准DK范围里的任何设备一起使用
• 典型应用包括家用烤箱和复合式微波炉

　

应用

　

规格

一般技术参数

温度范围	14°F~392°F (-10°C~200°C)
绝缘电阻	在500 VDC >100 M?
钢丝导引器	镀镍的铜，直径7 mm x 0.1 mm或接近28 AWG
电线绝缘	PTFE,白色
连接器	Lumberg 2.5MBC2 (或同等的)
探头材料	303不锈钢
电阻	温度特性，参考DK数据表
选件	其他电阻—温度特性 其他连接器型号
编码	电阻/公差在产品代码里有指明（如JBF104R2）：

　

特色

• 快速响应时间降至140ms
• 电压隔离升至1500VAC
• 精确的温度测量
• 防水
• 金属外壳（黄铜，铜，不锈钢）
• 典型应用包括电沐浴器和其他要求快速精确控制的供水器具/系统。

应用

规格

说明

NTC热敏电阻装配在一个有飞线的金属外壳里。

数据	温度范围23°F ~ 302°F (-5°C ~ +150°C) R25:10 k?±5% B 25/85:3960 k ±1%M 根据绝缘电压和外壳材料而确定的标准响应时间：
选件	有连接器终端的飞线 外壳带有整体终端 其他电阻—温度特性 定制设计

特色

• 精密固态温度传感器
• 可互换性降至±0.18°F (±0.1°C)
• 适合在 -112°F ~ 302°F (–80°C ~ 150°C)的范围内使用
• 高灵敏度，在77°F (25°C）下大于–4%/°C
• 适用于温度测量，控制和补偿
• 在可互换范围内有高可靠性和稳定性
• 可提供最普及的阻力（R）vs温度（T）曲线
• 树脂涂层是为了实现良好的机械强度和耐溶剂性
• 坚固的结构
• 对DC95：.012 in (0.3mm)直径的裸镀锡铜引线
• 对于EC95:.008 in (0.2mm)直径的裸镀锡合金引线
• 适于TK95:.010 in (.25mm)直径的聚四氟乙烯绝缘引线

应用

　

规格

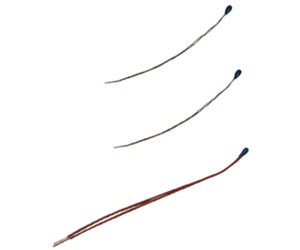

型号DC95说明
NTC可互换热敏电阻片

涂有环氧树脂, 带有裸镀锡铜引线的NTC可互换热敏电阻片。
　

选件

对于选件的供应事宜，请咨询工厂。	在1000 ? ~ 100 k?范围内的其他电阻值 其他公差或范围 备用的引线或长度 非标准电阻-温度曲线 可控尺寸 特定传感器装配或外壳

热电性能

耗散常数	静止空气1 mW/°C 搅拌的油:8 mW/°C
热时间常数	静止空气10秒 搅拌的油:1秒
在77°F (25°C)下的最大功率	75 mW

从在77°F (25°C)下的100%降至在212°F (100°C)下的0%

DC95型说明
NTC可互换热敏电阻片

涂有环氧树脂, 带有裸镀锡180合金引线的NTC可互换热敏电阻片。

选件

对于选件的供应事宜，请咨询工厂。	在1000 ? ~ 100 k?范围内的其他阻力值 其他公差和范围 可选择的引线或长度 非标准R vs T曲线 可控尺寸 特定传感器组装或附件

热电性能

耗散常数	静止空气1 mW/°C 搅拌的油:8 mW/°C
热时间常数	静止空气10秒 搅拌的油:1秒
在77°F (25°C)下的最大功率	75 mW

从在77°F (25°C)下的100%降至在212°F (100°C)下的0%

TK95型规格
NTC可互换热敏电阻片

涂有环氧树脂, 带有聚四氟乙烯绝缘镍引线的NTC可互换热敏电阻片。

选件

对于选件的供应事宜，请咨询工厂。	在1000 ? to 100 k?范围内的其他电阻值 其他公差和范围 可选择的引线或长度 非标准电阻-温度曲线 可控尺寸 特定传感器装配或外壳

热电性能

耗散常数	静止空气1 mW/°C 搅拌的油:8 mW/°C
热时间常数	静止空气10秒 搅拌的油:1秒
在77°F (25°C)下的最大功率	75 mW

从在77°F (25°C)下的100%降至在212°F (100°C)下的0%

特色

　

• 广泛的应用
• 低价
• 多种安装选项
• 很宽的温度范围
• 可提供很多种材料和电阻

　

应用

　

• 小型家用电器
• 高温烤箱传感器
• 锅炉，咖啡壶，煤气炉，高压锅等等。

　

规格

温度范围	-4°F ~ 572°F (-20°C ~ 300°C)
绝缘电阻	在500 VDC下>100 MS
引线绝缘	1250 VAC 1秒
外壳	不锈钢，黄铜，镀镍铜， 苯乙烯 , PBV等等。
线材	聚氯乙烯丝，硅线，聚四氟乙烯线，玻璃纤维绝缘线等等。

　

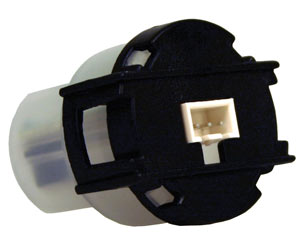

特色

　

传感器运行所基于的原则是，当光通过一个水样时，传过样本的光量取决于水中的污泥量。当污泥增多，传过的光量减少。浊度传感器测量传过的光量以确定冲洗水的浊度。这些浊度测量传感器被用在洗碗机控制器上，它们根据所有循环冲洗所用时间来做出决定。这些决定基于清水测量（在水洗循环的开始进行）和冲洗水浊度测量（在每个水洗循环的末尾进行）之间的一个对比。通过测量冲洗水的浊度，洗碗机能够对稍微弄脏的负担进行所需要的清洗，以保存能量。这可以为客户取得节能的效果。

规格

产品型号
TSW-10

额定电压
DC 5V (在No #1和地面之间)

电压微分
1.3V ± 20%

检测方法
在水里测试电压后(0 NTU),
水里电压测试(1000 NTU)
(浊度等级校准 -> Master NTU标准液体)
(电压在No #2 pin和地面之间)

操作温度范围
-30°C ~ 80°C

　

特色

传感器运行所基于的原则是，当光通过一个水样时，传过样本的光量取决于水中的污泥量。当污泥增多，传过的光量减少。浊度传感器测量传过的光量以确定冲洗水的浊度。这些浊度测量传感器被用在洗碗机控制器上，它们根据所有循环冲洗所用时间来做出决定。这些决定基于清水测量（在水洗循环的开始进行）和冲洗水浊度测量（在每个水洗循环的末尾进行）之间的一个对比。通过测量冲洗水的浊度，洗碗机能够对稍微弄脏的负担进行所需要的清洗，以保存能量。这可以为客户取得节能的效果。

　

规格

产品型号
165D6042P003

额定电压
DC 5V (在No #4和地面之间)

电压微分
2.9V ± 20%

检测方法
在水里测试电压后(0 NTU),
水里电压测试(4000 NTU)
(电压在No #2 pin和地面之间)

操作温度范围
-30°C ~ 80°C

贮存温度范围
-10°C~ 80°C

电阻
R25°C = 10k?± 5%

B值
B(25/85) = 4100K ± 2%

额定电流
最大值30 mA

绝缘电阻
在500V DC下 最大值100 M?
　

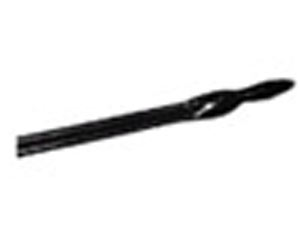

特色

• 对IP68防水
• 可经受冻融循环
• 可与Thermometrics里的任何设备一起使用
• 标准NK和DC95范围
• 线长范围11.81 in~196.85 in (300 mm~000 mm)（WL二维见第二页）
• 适用于制冷应用，包括蒸发器

　

规格

说明

片式热敏电阻装置在一个尖端里，尖端模制在软性圆型电缆上。 尖端和外部电缆材料是热塑性弹性体。镀锡铜导体有单独的聚烯烃绝缘材料。

选件

• 其他电阻温度特性
• 其他线长

数据

• 温度范围-40°F~221°F (-40°C~105°C)
• 绝缘电阻在500 VDC下>100 M?
• 钢丝导引器 7 X 0.23 mm 直径(0.30 mm2)
• 电阻-温度特性参考NK和DC95数据表

　

特色

• 适用于高冷凝和在水中偶尔浸入的情形
• 低温度梯度 (<1.8°F 在140°F下 (<1°C 在60°C下))
• 传感元件与蹄铁电隔离（隔离>20M ? 在500V下）
• JC型达到IP48标准
• 适于管道直径的夹子范围
• 0.51 in~1.18 in (13 mm~30 mm)
• 自动调整为不规则管道
• 具有比传统浸入探头低廉的成本
• 对于JC快速时间响应（1.5s 典型值），对于JW是3.0s
• 防水版本（JW型）满足IP44标准（带有封装的连接器调整片）
• 典型应用包括燃气锅炉控制，生活用水系统，空调，散热器进出口，电沐浴器，自动贩卖机

规格

JW型规格：

说明

在陶瓷/金属蹄铁总成上的NTC或PTC片式热敏电阻，被封装在一个聚合物外壳里且有软性双电缆连接。外壳装有用于管道连接的弹簧金属夹。

　

选件

• 其他电阻-温度特性
• 其他线长
• 特殊管道大小

通用数据

最小操作温度	32°F (0°C)
最大温度	212°F (100°C) (传感器) 185°F (85°C) (外壳)
耗散因数	?2mW/K (在77°F (25°C)下安装在铜管上)
隔离电压	500 VDC
夹力	安装<50N /在管道5N上的拆卸不会引起管道上的转动
鞋材料	黄铜
本体材料	尼龙
包装数量和最小订货量	200装箱数量

　

传感器类型	响应时间（秒）
NTC	?4 (到90%的电压变化)
PTC	?4~TNF 41°F (5°C) (在TNF 73.4°F (23°C)下，传感器应用于管道)

NTC数据

有关代码详情，请见下文

代码	标称电阻			公差						B (25/85)
	77°F (25°C)	140°F (60°C)	185°F (85°C)	77°F (25°C)		140°F (60°C)		185°F (85°C)
	?	?	?	±%	±°C	±%	±°C	±%	±°C	K
JW103C3R5/X	9983	2500	1079	6.46	1.48	5.00	1.40	5.90	1.87	3960±1%

PTC数据

最大施加电压	30V
对于温度传感的最大施加电压	2.5V

有关代码详情，请见下文

TNF	(-20~TNF -20°C)		25°C		TNF- 5°C		TNF+5°C		TNF+23°C
	?	VDC	?	VDC	?	VDC	?	VDC	?	VDC
JW 060/X 60°C	<=250	2.5	<=100	0.2	<=570	2.5	>=570	2.5	>=10000	2.5
JW 060/X 70°C	<=250	2.5	<=100	0.2	<=570	2.5	>=570	2.5	>=10000	2.5
JW 080/X 80°C	<=250	2.5	<=100	0.2	<=570	2.5	>=570	2.5	>=10000	2.5

　

JW型规格：

说明

一套在陶瓷/金属蹄铁总成上的温度传感原件，装置在一个聚合物外壳里且有连接器标签。外壳装有用于管道连接的弹簧金属夹。 可提供的元件有NTC,PTC,SLN（硅线性PTC）和PRT（Pt)

选件

• 其他电阻温度特性
• 特殊管道大小
• 防水版本-JW（见第二页）

通用数据

最小操作温度	32°F (0°C)
最大温度	212°F (100°C) (传感器) 185°F (85°C) (外壳)
耗散因数	=2mW/K (在77°F (25°C)下安装在铜管上)
隔离电压	500 VDC
夹力	安装<50N /在管道5N上的拆卸不会引起管道上的转动
蹄铁材料	黄铜
身体材料	尼龙
包装数量和最小订货量	200装箱数量

　

传感器类型	响应时间（秒）
NTC	? 1.8 (到90%的电压变化)
PTC	? 2 (to TNF + 5°C – 传感器 在TNF + 23°C)下应用于管道
SLN	? 3 (到63.2%的温度变化)
PRT	? 3 (到63.2%的温度变化)

NTC数据

有关代码详情，请见下文

代码	标称电阻			公差						B (25/85)	识别颜色点
	77°F (25°C)	140°F (60°C)	185°F (85°C)	77°F (25°C)		140°F (60°C)		185°F (85°C)
	?	?	?	±%	±°C	±%	±°C	±%	±°C	K
JC502C3R5/X	4990	1250	540	6.46	1.48	5.00	1.40	5.90	1.87	3960 ± 1%	橙色
JC103C3R5/X	9983	2500	1079	6.46	1.48	5.00	1.40	5.90	1.87	3960 ± 1%	无
JC103C4R5/X	9925	3000	1441	6.26	1.67	5.00	1.60	5.77	2.09	3435 ± 1%	黄色

PTC数据

最大施加电压	30V
对于温度传感的最大施加电压	2.5V

有关代码详情，请见下文

	TNF	(-20~TNF -20°C)		25°C		TNF- 5°C		TNF+5°C		TNF+23°C		识别点
		?	VDC	?	VDC	?	VDC	?	VDC	?	VDC
JC060/X	60°C	<=250	2.5	<=100	0.2	<=570	2.5	>=570	2.5	>=10000	2.5	白色/灰色
JC070/X	70°C	<=250	2.5	<=100	0.2	<=570	2.5	>=570	2.5	>=10000	2.5	白色/棕色
JC080/X	80°C	<=250	2.5	<=100	0.2	<=570	2.5	>=570	2.5	>=10000	2.5	白色/白色

半导体可变电阻器数据

代码	JC202SLN1/X

在1mA下所做的测量

	77°F (25°C)	140°F (60°C)	140°F (60°C)
电阻 ?	1980 – 2020	2577.1 – 2641.3	3024.2 – 3146.5
温度	±2.29°F	±4.10°F	±5.4°F
偏差	(±1.27°C)	(±2.28°C)	(±3.0°C)

对于其他温度下的电阻请用
RT = R25 (1 + ?(T-25) + ?(T-25)2)
在此:? = 7.88.10-3 k-1; ?= 1.937.10-5 k-2 and T = 温度单位 °C

PRT数据

公差	标准级
代码	JC102PRTA/X

有关RvT详情，请参考单独的表格

	32°F (0°C)	77°F (25°C)	140°F (60°C)	185°F (85°C)
电阻 ?	1000	1097	1232	1328
温度	±0.27°F	±0.36°F	±0.49°F	±0.58°F
偏差	(±.15°C)	(±.2°C)	(±.27°C)	(±.32°C)

　

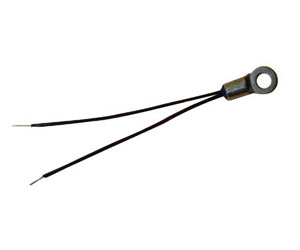

特色

• 适用于表面温度测量
• 传感原件与标签电隔离
• 两个标准电阻值10 k?和 20 k? 在77°F (25°C)是标称值
• 小孔符合M3,M4和M5的螺丝大小
• 线长范围1.97 in~78.74 in (50 mm~2000 mm)
• 典型应用包括半导体散热器，外壳板

规格

说明

带有绝缘挠性线的且装置在一个小孔标签里的NTC片式热敏电阻。

选件

• 其他电阻-温度特性
• 其他电线类型

数据

• R25:10 K?± 5% (JR103R5MxLxxx) 20 K?± 5% (JR203R5MxLxxx)
• B 25/85:3977 K ± 0.75%
• 温度范围：-22°F~221°F (-30°C~105°C)
• 绝缘电阻：500 VDC
• 钢丝导引器 镀锡铜直径7 x 0.1 mm
• 电线绝缘：辐照聚氯乙烯
• 包装数量和最小订货量:200装箱数量

　

温度 °C	Rt/R25 标称值 ?	电阻公差 ± %	温度公差 °C
-20	9.6807	6.80	1.17
-15	7.2809	6.58	1.17
-10	5.5253	6.35	1.17
-5	4.2292	6.14	1.17
0	3.2640	5.94	1.16
5	2.5391	5.74	1.16
10	1.9902	5.54	1.16
15	1.5713	5.36	1.15
20	1.2493	5.18	1.15
25	1.0000	5.00	1.14
30	0.8056	5.17	1.21
35	0.6530	5.34	1.29
40	0.5325	5.50	1.37
45	0.4367	5.65	1.45
50	0.3601	5.81	1.53
55	0.2985	5.96	1.61
60	0.2487	6.10	1.69
65	0.2082	6.24	1.78
70	0.1751	6.38	1.87
75	0.1480	6.52	1.96
80	0.1256	6.65	2.05
85	0.1070	6.77	2.15
90	0.09155	6.90	2.24
95	0.07864	7.02	2.34
100	0.06781	7.14	2.44
105	0.05868	7.26	2.54

特色

M6000型

• 传感器特别坚固，由一个能够被固定在钻孔和螺纹孔里的六角机械螺丝组成。
• 所有的热敏电阻类型< 0.200” OD。
• 架空电缆或小直径屏蔽/包皮电缆延长引线。
• 最高温度。额定值从60°C上升至260°C。

M6500型

• 表面温度传感器用于大小和空间至关重要的位置。外壳包括一个圆柱形壳体，扳手研磨的平面 和一个螺纹段，螺纹段的螺纹内径被切削以便使传感器精确定位。
• 小型介质热敏电阻<0.100” OD。
• 架空电缆延长引线。
• 最高温度。额定值从60°C上升至260°C。

　

规格

　

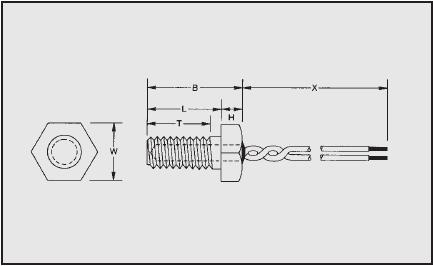

M6000型

• 标准的六角螺丝材料是不锈钢。
• 可以提供铝，黄铜,钛及各种塑料或其他材料，请与工厂联系。
• 行业标准尺寸如下所示：
  　
  • 粗牙螺纹：从#4-40到1/2-12.
  • 细牙螺纹：从#4-48到1/2-20。
  • 超细螺纹：从#12-32到1/2-28。
  • 公制螺纹：从M4x0.7到M10x1.50。
  • “W” = 用于六角螺丝的扳手大小。
  • “H” = 六角螺丝的厚度。
• 下列尺寸可以由客户指定。请与工厂联系，检查供应量。
  　
  • “L” = 六角螺丝下螺丝的长度。
  • “T” = 外壳螺纹部分的长度。
  • “B” = 整体体长。
• 带肩螺丝的螺纹内径被切削以便于O型环的安装。
• 引线长度 “X” ：48 英寸 (典型值)。
• 引线计量尺寸从#22到#32 AWG。

M6500型

• 标准的外壳材料是不锈钢。
• 可提供铝或其他材料，请与工厂联系。
• 行业标准尺寸如下所示：
  　
  • 粗牙螺纹：从#4-40到1/2-12。
  • 细牙螺纹：从#4-48到1/2-20。
  • 超细螺纹：从#12-32到1/2-28。
  • 公制螺纹：从M4x0.7到M10x1.50。
• 下列尺寸可以由客户指定。
  　
  • 请与工厂联系，检查供应量。
  • “L” = 法兰/带肩螺丝下的螺丝的长度。
  • “T” = 螺纹部分的长度。
  • “B” = 整体体长。
  • “W” = 扳手平面的大小。
  • “S” = 法兰/带肩螺丝的厚度。
• 引线长度 “X” ：48 英寸 (典型值)。
• 引线计量尺寸从#22到#32 AWG。

应用

• 家用电器
• 微波炉
  食物探头传感器用于测量烹饪的食品的温度。

规格

连接器	镀镍的黄铜尖端和绝缘管筒
外壳	不锈钢304型
电缆	AWG #22, 硅树脂绝缘
温度范围	23°F~482°F (-5°C~250°C)
绝缘电阻	在500 VDC下>100 MS
热时间常数	大约16秒（搅拌的油里）

插座

• 不锈钢304型
• 842°F (450°C) 300V AWG #22
• -4°F~572°F (-20°C~300°C)
• 在500 VDC下>100 MS

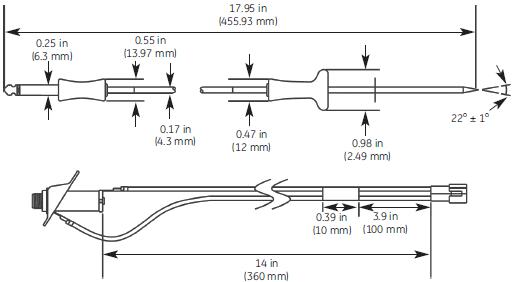

食物探头和插座尺寸

　

Features

　

• Ultra-Fast Response Time
• Rugged, Unaffected by Severe Environmental Exposures
• Relatively Flat Frequency Response
• Ease of Handling

　

　

Applications

　

• Sub-Sea Monitoring
• High Speed Fluid Temperature Measurement & Control
• Industrial
