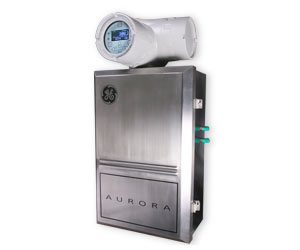

GE的Aurora分析仪利用可调谐二极管激光吸收光谱 (TDLAS)来快速、准确测量天然气中的水分。分析仪适合安装在危险区域，并能够在各种环境条件下工作。当水分浓度不符合要求时，Aurora的快速反应会迅速发出警报并提供证明。一旦过程干扰事件被纠正，气体变干，快速反应使天然气被清除，从而进入“能源网格”。

GE在水分测量的经验包括氧化铝、高分子电容式以及冷镜式传感器。GE的遗产还包括Robert Hall博士1962年在纽约州括斯克内克塔迪研发的第一个注入式二极管激光器。设计轻巧、价格低廉的二极管激光器使其可能用于光盘、激光打印机和光纤通信。新型 Aurora TDLAS湿度计使天然气处理和运输设施能够实时高精度、高稳定性监控水分含量。

Get the Moisture
Calculator iPhone app.

特点
应用
规格
下载

特点

分析仪：

快速反应：

实时检测过程干扰事件
一旦过程干扰事件被纠正， Aurora使气体供应成为能源网络产生的收入
帮助维修人员提供更高的生产力--系统验证几分钟内完成
无需昂贵的参比气体

准确:

向买卖双方确保，气体质量符合合同要求及关税要求。
了解准确的水分含量为混合高热值气体与低热值气体提供更好的优化

简单操作

背光式三功能LCD立刻刻显示过程条件
磁笔现场through-the-gas编程装置无需动火许可

可靠、安全

经cFMus, ATEX & IEC认证，可用于危险区域
自我诊断
两个独立的数字端口使得数据采集和诊断至 SCADA 系统不受干扰
MODBUS协议

采样系统

交钥匙

完全集成式采样系统，过滤和控制压力及流率的同时去除液体
高质量不锈钢接触液体的惰性组分
酸性气体的NACE选择

多级过滤

第一级安装在管线处，第二级维持测量完整性

主要特点和优点

光学响应:不到2秒
对乙二醇或其他杂质无横向灵敏度
直接读出lbs/mmscf、mg/m3、露点或 ppmv
交钥匙式采样系统，用于测量完整性
带磁笔的“Through-the-glass”编程。“无需“动火许可”。
危险区域验证：cFMus I类1区，C、D组，ATEX & IECEx Ex de IIB T6
三个可编程4-20mA信号--监测气体质量 24X7
两个RS 485/232数字端口（带MODBUS RTU）--直接接在数字式 SCADA系统
供有AuroraView 软件--能够远程读出、绘制趋势图和诊断
可靠--设计旨在首次原厂服务前的连续五年服务

AuroraView PC软件

系统配有AuroraView软件，一种使Aurora能够对接远程个人计算机的实用程序。AuroraView能够读取用户选择的参数、绘制趋势图、诊断和捕获光谱扫描。趋势数据和光谱扫描可作为正文文件保存，促进其他应用软件中导出和共享数据的能力，如 Excel™。

fb-aurora-1

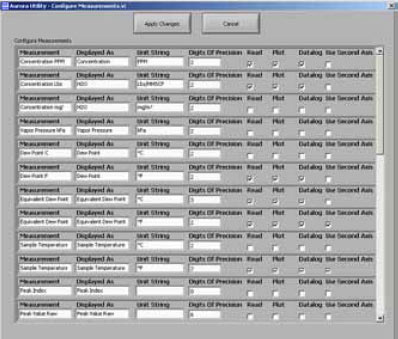

AuroraView具有直观的下拉式菜单，用于设置显示、图表和记录数据的参数。

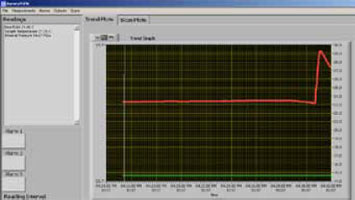

AuroraView软件显示水分、温度、压力，以及趋势图的直接读数。数据趋势可作为 ASCII文本导出，并在电子制表程序中打开，如 Excel™。

规格

电源

分析仪：	100-240 VAC, 50-60 Hz, 10 W 18-32 VDC（24 VDC标称）, 10 W
可选电热器	120 VAC, 120 W 230 VAC, 75 W

范围

体积百万分比	5 ~ 5000 ppm
露点/霜点¹	霜点-65.5°~ -2.6°C 霜点-85.9°~ 27.3°F
过程露点/霜点¹	通过用过程压力信号(4-20 mA)或恒量计算的过程或等效露点/霜点
绝对湿度	3.8 ~ 3,803 mg/m³
绝对湿度	0.24 ~ 237 lbs/MMSCF
¹读数在 0°C (32°F)以下表示处于“露点”，温度在 0°C (32°F) 以上表示处于“露点”温度。

准确度

体积百万分比	读数的±2% 或 4 ppmv （其他参数的准确度来源于ppmv。）

响应时间

光学响应	不到2秒
系统响应	系统响应取决于样品管的长度、样品系统部件、流率和压力，以及水分浓度的变化。

工作压力

试样管工作压力	69 ~ 172 Kpa (10-25 psia)
最大压力	1380 KPa (200 psi)
过程压力	最大10,342 KPa (1500 psig)² ²应用采样系统附加部件可达到更高的压力。

温度

工作温度	-20~ 65°C (-4 ~ 149°F)
储存	-20 ~ 70°C (-4 ~ 158°F)
可选加热器/恒温器的设定点	25°C (77°F)

流率

试样管流量	10 ~ 60 SLH (0.4 ~ 2 SCFH ); 30 SLH (1 SCFH) 标称
聚结器旁路快速回路	5 ~ 10X的流率通过样品电池

显示器

背光式LCD。三个同时可编程参数字母数字状态和诊断显示。电源LED、激光温度稳定性、键盘锁定

I/O

模拟输出	三个可编程0/4-20 mA输出端；最大负载500欧姆。
模拟输入	回路供电4-20 mA输入，用于远程压力变送器。Aurora 提供24 VDC。
数字接口	两个可编程数字通信端口RS232和RS485，具有多支路性能和可分配的地址、Modbus RTU协议

外壳

进入防护	IP-66

激光

1类产品。符合IEC 60825-1. 2.0版
激光产品的安全

用户接口

通过磁笔可编程的“through-the-glass"

净重

37 Kg (100 lb)

危险区域认证

美国/加拿大	防爆、I类1区，C、D组
欧盟及其他地方	ATEX 和 IEC Ex： Ex de IIB T6 -20°C ~ +65°C 防火，具有更加安全的隔间

认证

CE	符合EMC 指令2004/108/EC，低压指令2006/95/EC和压力指令 97/25/EC for DN/25

下载

说明	English
\"The War Against Water\" Hydrocarbon Processing Article
A Comparison of Moisture Measurement Technologies for Natural Gass
Aurora TDLAS Hygrometer Application Worksheet
Aurora TDLAS Hygrometer Brochure
Aurora TDLAS Hygrometer Operating Manual
Development of an Automated Calibration System for TDL Moisture Analyzer
Development of Tunable Diode Laser Absorption Spectroscopy Moisture Analyzer for Natural Gas Technical Paper

水分图系列 1--水分分析仪

Moisture Image Series 1 - Moisture Analyzer

水分图系列 1（1MIS 1）分析仪是GE水分系列分析仪家族中的极品。此多功能分析仪采用图表和窗口显示同时位于大型背光式液晶显示屏上的多达六条通道的任何六个参数（水分、氧气、温度、压力及两个辅助输入接口）。用仪器的RS232端口和标准或个性化软件包还可将实时数据导出至 PC上。

MIS 1分析仪配合MIS探头和我们的非耗尽电解氧探头构建了一个功能齐全的系统，可测量最多达6个通道的微量水分含量和微量氧含量。计算机增强响应和真正的ppbv量程可在极其微量的测量应用中提高响应速度，分辨率和精度。

分析仪的可选输入接受任一个电流或电压输出的传感器信号，有更大的灵活性，使得MIS 1 是一个真正的多功能分析仪。其它的特性包括所有输入为本安输入，隔离的模拟输出，报警继电器，内置的24VDC电流回路电源供应。MIS 1分析仪可选架装、台装、盘装、防护外壳和防爆外壳。

Get the Moisture
Calculator iPhone app.

特点
应用
规格
下载

特点

测量液体或气体的绝对湿度
从环境湿度到ppb湿度、氧气范围
一到六条测量通道
六条测量通道同时用图形显示
16位水分测量分辨率
与 MISP、TF 和 M 系列水分探头兼容
其它参数辅助输入接口
计算机增强响应速度
本安，经认证符合EEx ia IIC I类1区，全组

应用

该多通道分析仪用于测量气体和非水溶性液体中的水分以及气体（可选）中的氧气。专为永久性装置而设计，与水分图系列、TF、M系列水分探头一起用于工业领域，包括:

•石油化工

• 天然气

• 工业气体

• 半导体

•炉气/热处理

•发电

• 空气干燥器

• 药业

•航空航天

规格

电子设备

本安	所有输入接口（辅助输入接口除外）采用电气隔离和能源限制电路 BAS01ATEX7097 II (1) G [EEx ia] IIC –20°C~+50°C; CSA C US I类2区， B、C&D 组T4A–Assoc. Elec。器械[Exia]和I类1区 A、B、C&D组T4
符合欧洲标准	符合EMC指令89/336/EEC和73/23/EEC LVD（安装类型II类，污染程度2级）
输入	水分：一到六条通道温度：一到六条通道压力：一到六条通道氧气：一到六条通道 •辅助输入接口（可选）：每条安装的通道配两个输入端；可用于0/4 ~ 20 mA 和 0 ~4 V装置
模拟输出	每条通道配两个模拟输出端；内部选择隔离；10位(0.1%)分辨率
可编程的开关选择输出	0 to 2 V, 10 S minimum load resistance 0/4 to 20 mA, 400 S maximum series resistance
数字输出	RS232串行通信端口；信息以ASCII的形式发送
A/D分辨率	12位或16位，配MIS探头
计算机增强响应软件	标准：在突然烘干应用中提供快速测量结果(响应速度3-5分钟)
数据记录	同时记录多达12个参数；存储在RAM；记录长度取决于项目数和时间间隔
内存	标准：电池备份 64 kB RAM 可选：用PCMCIA卡还可增加可1 MB（或更多）
PC接口软件	可选：PanaView™仪器接口软件
报警继电器	每条SPDT通道配两个可选C型继电器；28 VAC/28 VDC的额定电流为2 A 每条通道的上、下界可采用标准式和密封式（对于每个CSA的2区危险区）；在仪器范围内可设在任何水平
报警点	精度±0.1°C 露点
显示屏	图表/文本用背光式液晶显屏
显示功能	用文本和/或图表同时显示多达六条通道/参数组合
电源要求	通用电源自动调整为90 ~ 260 VAC，50/60 Hz
温度	工作温度：32°F ~ 140°F(0°C ~ 60°C) 储存：–22°F ~ 158°F (–30°C ~ 70°C)
数据保持	校准数据存储在电池备份存储器中
自动校准	发生在通电和用户选择的时间间隔时
结构尺寸（高x宽x深）	机架安装： 5.22 x 19.00 x 17.03 in (13.26 cm x 48.26 cm x 43.26 cm) 台式安装： 5.85 in x 13.94 in x 17.03 in (14.86 cm x 35.41 cm x 43.26 cm) 面板安装： 8.25 in x 16.50 in x 17.03 in (20.96 cm x 41.91 cm x 43.26 cm) 防侵蚀: 22.23 in x 16.23 in x 9.48 in (56.46 cm x 41.22 cm x 24.08 cm) 防爆:咨询工厂

水分测量

类型	GE水分图系列、TF,，以及M系列薄膜氧化铝探头
校准范围（露点/霜点）	标准：68°F ~ -112°F (20°C ~ –80°C) 数据达 -166°F (–110°C) 超低：-58°F ~ -148°F (–50° ~ –100°C) 数据达 -166°F (–110°C) 超高:140°F ~ -112°F (60°C ~ –80°C) 数据达 -166°F (–110°C)
精度（露点/霜点）	±1.1°F (±2°C)，140°F ~ -85°F (60°C ~ –65°C) ±1.6°F (±3°C) ， -87°F ~ -166°F (–66°C ~ –110°C)
重复性（露点/霜点）	±0.3°F (±0.5°C), 140°F ~ -85°F (60°C ~ –65°C) ±0.5°F (±1.0°C), -87°F ~ -166°F (–66°C ~ –110°C)
工作压力	5XX汞柱至5000psi表压 (345 bar)，受可选压力传感器限制--见压力传感器测量范围
其它水分参数	相对湿度(RH)、体积百万分比 (ppmv)、重量百万分比(ppmw)、体积十亿分比 (ppbv)、每一百万标准立方英尺中占的磅数 (lb/MMSCF)

温度测量

类型	热敏电阻内置可选水分探头
范围	–22°F ~ 158°F (–30°C ~ 70°C)
精度	–22°F (–30°C)时，精度为±0.3°F (±0.5°C)

压力测量

类型	可选传感器内置TF、水分图系列水分探头或标准外部压力变送器，24 V，4 ~ 20 mA
范围	0 ~5000 psi表压 (1 ~ 345 bar)；规定类型和压力范围
精度	全量程的±1%
额定压力	可用范围量程的三倍至最大7500 psi表压 (518 bar)

氧气测量

可选非耗尽电解氧传感器。
可要求获得更多详情及规格情况。

下载

说明	中文	Dutch	English	Français	Deutsch	Italiano	日本語	Polish	Português	Russian	Español
MIS 1 Bench-Mount Package Drawing
MIS 1 Panel-Mount Package Drawing
MMS 3 Weatherproof Package Drawing
BASEEFA System Drawing for MIS 1 IS System
BASEEFA System Drawing for MMS 3 IS System
Basic Hygrometry Principles
CSA-NRTL System Drawing for MIS 1 IS System
M Series Moisture Probe
MIS 1 Bench-Mount Package Drawing
MIS 1 Interconnection Drawing for Rack, Bench & Panel
MIS 1 Panel-Mount Package Drawing
MIS 1 Rack-Mount Package Drawing
MIS 1 Weatherproof Package Drawing
MIS Probe 2 Aluminum Oxide Moisture Probe Brochure
MIS1 (w/703-1250 Controller Board)
MIS1 (w/703-1250 Controller Board) Service
MIS1 Hygrometer Operating Manual
MIS1 Quick Start
MMS 3 Bench-Mount Package Drawing
MMS 3 Interconnection Drawing for Rack, Bench & Panel
MMS 3 Interconnection Drawing for Weatherproof Package
MMS 3 Panel-Mount Package Drawing
MMS 3 Rack-Mount Package Drawing
Moisture Image Series 1 Analisador de Umidade da Panametrics
Moisture Image Series 1 Analizzatore di umidita Panametrics
Moisture Image Series 1 Brochure
Moisture Series
Nondepleting Oxygen Cell
Three-Function Moisture Probe
Weatherproof Package Drawing

Moisture Monitor Series 3--水分仪

Moisture Monitor Series 3 - Moisture Analyzer

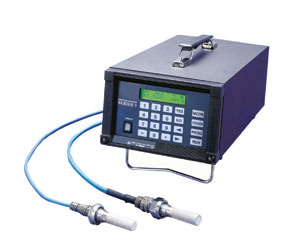

Moisture Monitor Series 3 分析仪 (MMS 3)是一种单、双通道分析仪，配有水分、氧气、温度及其他参数的两线数字液晶显示器。可提供具有数据记录功能的电池供电便携式设备，使其成为从一个或两个位置而无需改编程序便可进行定点取样和存储数据的理想之选。另外，还为所有传感器输入提供内置本质安全。MMS 3可选架装、台装、盘装、防护外壳和防爆外壳。

一个完整的MMS 3系统由MMS 3、一个水分探头、互联探头电缆和一个可选采样系统构成。MMS 3 还可以用非耗尽电解氧探头，以便测量氧气。

Get the Moisture
Calculator iPhone app.

特点
应用
规格
下载

特点

测量气体和液体的绝对湿度
单通道或双通道
可选电池供电便携式
12位水份测量分辨率
与<>TF<-> and >M 系列< >水分探头兼容
其他参数辅助输入接口
计算机增强响应速度
本安，经认证符合EEx ia IIC I类1区，全组

应用

该Panametrics氧化铝水分传感器探头用于测量气体和非水溶性液体中的微量到周围水平之间的水分浓度。其设计旨在与所有 Panametrics水分仪一起用于工业领域，包括:
•石油化工
•天然气
• 工业气体
• 半导体
• 炉气/热处理
•发电
•空气干燥器
•药业
• 航空航天

规格

电子设备

本安	所有输入接口（辅助输入接口除外）采用电气隔离和能源限制电路： BAS01ATEX7097 II (1) G [EEx ia] IIC –20°C ~ 50°C; CSA C US I类2区，B、C&D 组 T4A–Assoc. Elec.器械 [Exia]和I类1区， A、B、C&D、T4组
符合欧洲标准	符合EMC指令89/336/EEC和73/23/EEC LVD（安装类型II类，污染程度2级）
输入	水分：一或两条通道　温度：一或两条通道压力：一或两条通道氧气：一或两条通道辅助输入接口（可选）：每条安装的通道配两个输入端；可用于0/4 ~ 20 mA 和 0 ~2 V装置
模拟输出	每条通道配两个模拟输出端；内部光隔离；12位（.025%分辨率）
可编程的开关选择输出	0 ~ 2 V, 10 k? 最小负载电阻 0/4 ~ 20 mA, 400 ? 最大串联电阻
数字输出	RS232串行通信端口；信息以ASCII字符的形式发送
计算机增强响应	可选：软件在突然烘干应用中提供快速测量结果(响应速度3-5分钟)
数据记录	同时记录多达12个参数；存储在电池备份RAM(64 kB)；记录长度取决于项目数和时间间隔
内存	标准： 64 kB RAM 可选：用PCMCIA卡还可增加可1 MB或更多
PC接口软件	可选：PanaView™仪器接口软件
报警继电器	每条SPDT通道配两个可选C型继电器；28 VAC/28 VDC的额定电流为2 A 每条通道的上、下界可采用标准式和密封式（对于每个CSA的2区危险区）；在仪器范围内可设在任何水平
报警点的精度	露点±0.18°F (±0.1°C)
显示屏	2 线 x 20 字符背光式液晶显示屏
显示功能	显示两个参数
电源要求	通用电源自动调整为90 ~ 260 VAC，50/60 Hz 可充电蓄电池组（可选）在正常使用下可持续供电8小时，充电时间需16小时。
温度	工作温度：32°F ~ 140°F (0°C ~ 60°C) 储存温度：–22°F ~ 158°F (–30°C ~70°C)
结构尺寸（高x宽x深）	机架安装： 5.22 in x 19.00 in x 17.03 in (13.26 cm x 48.26 cm x 43.26 cm) 台式安装： 6.35 in x 8.29 in x 17.03 in (16.13 cm x 21.06 cm x 43.26 cm) 面板安装： 8.25 in x 10.85 in x 17.03 in (20.96 cm x 27.56 cm x 43.26 cm) 防侵蚀: 22.23 in x 16.23 in x 9.48 in (56.46 cm x 41.22 cm x 24.08 cm) 防爆:咨询工厂增加厚度1.65 in (4.19 cm)的目的是插入调整片

水分测量

类型	GE TF、M系列薄膜氧化铝探头
校准范围	标准：68°F ~ -112°F (20°C ~ –80°C) 数据达 -166°F (–110°C) 超低：-58°F ~ -148°F (–50°C ~ –100°C) 数据达 -166°F (-110°C) 超高:110°F ~ -112°F (60°C ~ –80°C)数据达 -166°F (–110°C)
精度（露点/霜点）	介于 140°F ~ -85°F (60°C ~ –65°C)之间，精度为±3.6°F (±2°C) 介于 -86°F ~ -166°F (–66°C ~ –110°C)之间，精度为±5.4°F (±3°C)
重复性（露点/霜点）	介于 140°F ~ -85°F (60°C ~ –65°C)之间，精度为±0.9°F (±0.5°C) 介于 -86°F ~ -166°F (–66° C ~ –110°C)之间，精度为±1.8°F (±1.0°C)
工作压力	5 ? 汞柱至5000psi表压 (345 bar)，受可选压力传感器限制--见压力传感器测量范围
其它水分参数	相对湿度(RH)、体积百万分比 (ppmv)、重量百万分比(ppmw)、体积十亿分比 (ppbv)、每一百万标准立方英尺中占的磅数 (lb/MMSCF)

温度测量

类型	热敏电阻内置可选水分探头
范围	–22°F ~ 158°F (–30°C ~70°C)
精度	-22°F (–30°C)时，精度为±0.9°F (±0.5°C)

压力测量

类型	感测器内置可选水分探头各种标准GE外部变送器用户提供的任何外部压力变送器，24 V电源，4 ~ 20 mA
范围	0 ~5000 psi表压 (1 ~ 345 bar)；规定类型和压力范围
精度	全量程的±1%
额定压力	可用范围量程的三倍至最大7500 psi表压 (518 bar)

氧气测量

可选非耗尽电解氧传感器。可要求获得更多详情及规格情况。

下载

说明	中文	Dutch	English	Français	Deutsch	Italiano	日本語	Polish	Português	Russian	Español
BASEEFA System Drawing for MMS 3 IS System
Basic Hygrometry Principles
M Series Moisture Probe
MMS 3 Bench-Mount Package Drawing
MMS 3 Interconnection Drawing for Rack, Bench & Panel
MMS 3 Interconnection Drawing for Weatherproof Package
MMS 3 Operating Manual
MMS 3 Panel-Mount Package Drawing
MMS 3 Rack-Mount Package Drawing
MMS 3 Weatherproof Package Drawing
MMS 35 Bench-Mount Package Drawing
MMS 35 Interconnection Drawing for Bench Package
MMS 35 Interconnection Drawing for Rack & Panel Package
MMS 35 Interconnection Drawing for Weatherproof Package
MMS 35 Panel-Mount Package Drawing
MMS 35 Rack-Mount Package Drawing
MMS3 (w/703-1250 Controller Board) Programming
MMS3 (w/703-1250 Controller Board) Quick Start
MMS3 (w/703-1250 Controller Board) Service
MMS3 Abridged Operating Manual
MMS3 Laminated Card
Moisture Monitor Series 3 Brochure
Moisture Monitor Series 3 Programming Manual
Moisture Monitor Series 3 Quick Reference Guide
Moisture Monitor Series 3 Service Manual
Moisture Monitor Series 3 User Manual
Moisture Target Series 6 OEM Manual
Nondepleting Oxygen Cell
PanaView for MIS and MMS Series Hygrometers Operating Manual
Série 3 Moisture Monitor™ Analisador de umidade da Panametrics
Three-Function Moisture Probe
Trace Moisture Diurnal Effects in Process Applications

Moisture Monitor Series 35

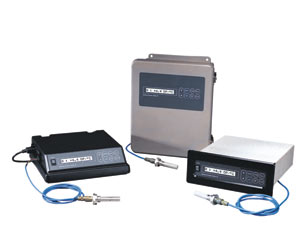

为获得优越的响应速度、稳定性及整体性能，Moisture Monitor Series 35(MMS 35) 单通道湿度仪结合了公司提供的带最先进电子设备的技术先进型M系列水分探头。

测量范围：从环境温度到各种气体中的 ppb水分浓度。可选架装、台装、盘装和防护外壳。

Get the Moisture
Calculator iPhone app.

特点
应用
规格
下载

特点

绝对湿度测量
16字符，背光照明的液晶显示屏带前面板键盘
从环境湿度到ppb湿度范围
单通道
隔离的电流或电压输出
12位水份测量分辨率
数据和故障报警继电器
与M系列水分探头兼容
可选计算机增强响应速度

应用

规格

水分探头

本安	根据用户手册，连接至Panametrics系列水分仪、PM880 便携式湿度仪或本质安全栅时采用本安型。 M 系列水分探头：　 BAS01ATEX1096X II 1 G EEx ia IIC T4 (-20°C ~ +80°C)，及 CSA C US I类1区 A、B、C&D组T4， LR44204-23
可选电热器	符合 89/336/EEC电磁兼容指令(EMC指令)和DN < 25的PED 97/23/EC
类型	氧化铝水分传感器
校准	每个探头均可根据NIST 或 NPL标准由计算机按照已知水分浓度进行单独校准。
露点/霜点校准范围	• 整体性能：根据要求，140°F ~ -166°F (60°C ~ –110°C) • 标准校准范围：68°F ~ -112°F (20°C ~ –80°C)数据达 -166°F (-110°C) • 超低校准范围：-58°F ~ -148°F (-50°C ~ –100°C) 数据达 -166°F (-110°C)
精度	• 介于 140°F ~ -85°F (60°C ~ –65°C)范围内，精度为±3.6°F (±2°C) •介于-86°F ~ -166°F (-66°C ~110°C)范围内，精度为±5.4°F (±3°C)
重复性	• 介于 140°F ~ -85°F (60°C ~ –65°C)范围内，重复性为 ±0.9°F (±0.5°C) •介于-86°F ~ -166°F (-66°C ~-110°C)范围内，重复性为±1.8°F (±1.0°C)
温度	• 工作温度：-166°F ~ 158°F (–110°C ~ 70°C) • 存储温度：最高 158°F (70°C)
工作压力(取决于安装方式)	• 法兰工艺连接件 (M1):5 :Hg 至 75 psi表压 (6 bar) • 螺纹工艺连接件 (M2)：5 :Hg 至5000 psi表压 (345 bar)
流量范围	• 气体：1个标准大气压下，从静态到10,000 cm/s的线速度 •液体：密度为 1 g/cc时，从静态到10 cm/s的线速度
响应时间	加湿或烘干周期内的含湿量在63%的阶跃变化时，不到五秒
输入电压	1 VAC, 77 Hz
阻抗范围	50 kS 到 2 MS，取决于水蒸气
有限质保	•校准：六个月（从交货算起） •材料与工艺：一年（从交货算起）

可选温度传感器

类型	非线性负温度系数 (NTC) 热敏电阻(合成温度由微处理器线性化)
操作范围	–22°F ~ 158°F (–30°C ~ 70°C)
精度	整体精度±0.9°F (±0.5°C)
响应时间（最长）	在升温或降温发生63%的阶跃变化时，充分搅拌的油中需1秒，或静止空气中需10秒
可选电热器	120 VAC, 120 W 230 VAC, 75 W

下载

说明	English	Deutsch	Italiano	Português
M Series Moisture Probe
MMS 35 Bench-Mount Package Drawing
MMS 35 Interconnection Drawing for Bench Package
MMS 35 Interconnection Drawing for Rack & Panel Package
MMS 35 Interconnection Drawing for Weatherproof Package
MMS 35 Weatherproof Package Drawing
Basic Hygrometry Principles
MMS 35 Brochure
MMS 35 Panel-Mount Package Drawing
MMS 35 Rack-Mount Package Drawing
Moisture Monitor Series 35 Single-Channel Hygrometer User\'s Manual
Série 35 Moisture Monitor Analisador de umidade da Panametrics
Série Moisture Monitor 35IS Monitor intrinsecamente seguro
Série Moisture Monitor 35IS Monitor intrinsecamente seguro da Panametrics

DewPro MMY2650 -微量水分分析仪

DewPro MMY2650 - Trace Moisture Analyzer

MMY 2650是一种水分分析仪，其设计旨在与General Eastern DY5 或 DY55平面金、氧化铝露点传感器一起进行操作。设备提供可用于压力补偿的可选输入、外部温度探头，或任何其他传感器。该输入可进行配置，以接收0 ~ 5 VDC 和4 ~ 20mA。标准产品附带一个电流输出(0-20 mA ~ 4-20 mA)、系统报警继电器和3个可调继电器，全部具有2.5A单刀双掷触点、可选故障安全模式，以及可调节滞后现象。另外还可提供一个或两个电流输出。

MMY2650既可采用壁式安装，也可采用面板安装的配置。与DY5 或 DY55露点探头一起使用时，系统能够在温度范围介于 -20°C ~ +60°C之间提供露点读数（露点范围在-80°C ~+20°C）。与认可的齐纳式安全栅一起使用时，MMY 2650经 Cenelec 和 FM认证为本安型，可用于危险区。ATEX 认证未决。

Get the Moisture
Calculator iPhone app.

特点
应用
规格
下载

特点

可选压力或温度补偿
一个或三个电流输出
三个可调继电器输出加上系统报警
用户可配置各种应用程序
两行液晶显示器

应用

规格

标准输入	DY5探头的两个输入端（水分和温度），连接至两个 DY55探头。
可选输入	对于能够提供变压补偿或监控另一个模拟变送器的压力感测器。信号：0/1 ~ 5 V，0/4 ~ 20 mA 回路供电，或 4 ~ 20 mA/电源。
水分探头	与DY5探头（美国）或DY55（欧洲）探头互联
用户接口	五个按钮，用矩阵很容易配置
显示屏	字母数字液晶显示器显示测量值（含计量单位）、矩阵位置编程说明、错误指示和错误代码；用户可选扫描功能通过现用通道（最大三条）每五秒变换显示
符合欧洲标准	符合 89/336/EEC电磁兼容指令(EMC指令)和 LVD 73/23/EEC
计量单位（水分）	露点计量单位°C、°F，ppmv（要求压力测量或编程常数）计量单位 lb/MMSCF、 g/m3 和 g/kg，蒸汽压力计量单位hPa或 mmHg，%RH、过程压力计算出的露点计量单位°C、°F（需要用变压计算或恒定压力的可选输入测量压力）
计量单位（露点）	°F、°C，仪器测量范围-202°F~ 86°F (-130°C ~ 30°C)
计量单位（压力）	可选输入与压力感测器一起使用，选择单位；bara、barg、psia、psig、hPaa、hPag
模拟输出	三个，分配至输入端 1、2和3，0/4~ 20 mA，负载电阻<500欧姆，0/1~ 5 V，电源电阻249欧姆，用户可选范围、用户可选条件（错误率为110%、 -10%或维持在最后测量值的情况下）
数字输出	四台继电器（SPDT干接点额定电源为 250 VAC, 2.5 A, PCAC = 300 VA, cos phi > 0.7, PDC 100 W, 100 VDC）。其中一台继电器为系统报警继电器。任何输入端均可配置三台继电器；故障安全模式:带电/不带电（可选）。可程序设定的滞后反应时间；高/低位报警（可选）
串行输出	RS485，流数据，更新率每秒更新一次
程序	非易失性存储器
数据	EEPROM
工作/存储温度	14°F~ 122°F (-10°C ~ 50°C)
电源电压	85 ~275 VAC，可选 18 ~ 36 VDC
电量消耗	线路电压设备5.8 VA，直流电源设备2.2 W
电缆入口	公制电缆密封套 M12, 2x M16, M20
重量	2.2 lb (1 kg)

下载

说明	English	Português
Basic Hygrometry Principles
DewPro MMY 2650 Moisture Analyzer
DewPro MMY 2650 Moisture Analyzer Operating Manual

传感器与测量

首页	公司简介	产品展台	开发生产	资料下载	技术支持	解决方案	展会消息
代理经销	集成电路	高频微波	消费电子	工控网络	安防报警	光纤光电	汽车电子
合作交流	留言本	友情连接	热卖产品	销售网络	招聘加盟	新品介绍	联系我们

水分仪

Aurora TDLAS湿度仪

分析仪：

采样系统

主要特点和优点

AuroraView PC软件

电源

范围

准确度

响应时间

工作压力

温度

流率

显示器

I/O

外壳

激光

用户接口

净重

危险区域认证

认证

推荐工厂验证/服务

水分图系列 1--水分分析仪

电子设备

水分测量

温度测量

压力测量

氧气测量

Moisture Monitor Series 3--水分仪

电子设备

水分测量

温度测量

压力测量

氧气测量

Moisture Monitor Series 35

水分探头

可选温度传感器

DewPro MMY2650 -微量水分分析仪
