我们提供各种免维护的超声波与涡街多变量流量计和科氏力质量流量计，可以精准可靠地测量各种接管口径和流量。我们的固定安装流量计测量精准，用途广泛，是各种强大功能的完美结合，完全满足您的需求。我们的便携式流量计在测试、服务和故障排除方面表现出极高的灵活性和易用性。我们的产品系列包括固定安装流量计和便携式超声波流量计。

超声波夹式气体

DigitalFlow GC868

GC868流量计是固定安装的流量计，可用于测量各种气体和蒸汽的流量。
DigitalFlow CTF878
CTF878夹式超声波气体流量计用于测量大气压力。
TransPort PT878GC
PT878GC是便携式超声波流量计，用于天然气管道、压缩空气和惰性气体应用。

DigitalFlow GC868 - 夹式气体超声波流量计

en/flow/ultrasonic-clamp-on-gas-/digitalflow-gc868.html

GE的GC868流量计是固定安装的流量计，由以下装置组成：GC868电子设备、一对先进的夹式超声波感测器、一个夹具、位于感测器附近的前置放大器和连接感测器至前置放大器和GC868电子设备的同轴电缆。

DigitalFlow™GC868流量计可用于测量各种气体和蒸汽的流量。

特点
应用
规格
下载

特点

无湿式部件
单通道或双通道（路径）
无移动部件
夹式；无阻塞
无压降
安装简便
温度高达230摄氏度
蒸汽质量流量容量

应用

DigitalFlow GC868夹式气体流量计是完整的超声波流量计量系统，用于测量大部分气体，如：

天然气
压缩空气
燃料气体
侵蚀性气体
腐蚀性气体
有毒气体
高纯度气体
空分气体
蒸汽

规格

流体类型	导声气体，满足最低密度要求（参见安装要求表）
管道尺寸	大多数气体：0.75至24英寸（20到600毫米DN），以及更大蒸汽4到12英寸NB（100到300毫米DN）
管壁厚度	管道越厚，要求越高的气体密度（参见安装要求表）
管道材料	大部分金属和塑料。无衬里管。
流量精度（流速）	管道6英寸（150毫米）或更小：典型读数的±2％到5％管道超过6英寸（150毫米）：典型读数的±1％到2％
精度取决于管道尺寸，以及是单路径测量还是双路径测量。精确至读数的±0.5％，可在校准过程中实现。
重复性	读数的±0.2％到0.5％
范围（双向）	参见安装要求表
范围度（整体）	请参见安装要求表规格，假定为全展流剖面（口径为20的上游直管段和口径为10的下游直管段），流速大于5英尺/秒（1.5米/秒）。
测量参数	标准的和实际的体积流量，流速
电气设备
流量测量	互相关时差模式
外壳	标准：环氧涂层铝，4X型，IP66，I级，2分区，A、B、C、D组可选：不锈钢、玻璃纤维、防爆、防火 II 2 G EEx d IIC T6)
尺寸	标准：重量为11磅（5千克），尺寸（高x宽x深）为14.24x11.4×5.1英寸（362×290×130毫米）
通道	标准：1个通道可选：两个通道（两个管道或平均两个路径）
显示屏	两个独立的可配置软件64×128像素背光LCD图形显示
键盘	39键触控式反馈薄膜键盘
电源	标准：100到130 VAC，50/60赫兹或200到265VAC，50/60赫兹可选：12 到 28 VDC, ±5%
功耗	最大20瓦
工作温度	–10° 到 55°C (14° 到 130°F)
存储温度	–40° 到 70°C (–40° 到 158°F)
标准输入/输出	两个0/4到20毫安隔离输出，550？最大负荷
可选的输入/输出	有6个额外插槽，用于任意组合的I/O板：　模拟输出：至多选择3个额外的输出板，各板配有4个0/4到20毫安的隔离输出，1k？最大负荷模拟输入：至多选择以下类型之一的3个板：-带有2个隔离的4到20毫安输入和24V回路电源的模拟输入板– 有2个隔离的三线热电阻输入的热电阻输入板：范围为-100° 到 350°C (–148° 到 662°F)；100 ?Pt 累加器/频率输出：至多选择3台累加器/频率输出板，每板有4个输出，最大10千赫。所有板允许软件在两种模式下运行：-累加器模式：每定义参数组的脉冲（如1脉冲/立方英尺）– 频率模式：脉冲频率与参数量级成正比（如10赫兹=1立方英尺/小时）报警继电器：至多选择以下类型之一的2个板：–通用：带有3个C型继电器的继电器板，120VAC，28VDC最大，5A最大，DC 30瓦最大，AC 60VA最大 - 气密封口。带有3个气密封口的C型继电器的继电器板，120VAC，28VDC最大，5A最大，DC 56瓦最大，AC 60VA
数字接口	标准：RS232 可选：RS485（多级接口）可选：Modbus® RS458或TCP协议可选：以太网可选：OPC服务器可选：现场总线技术
现场参数编程	菜单式图形操作界面采用键盘和“软”功能键。
数据记录	内存容量（线性和/或循环型），记录多达43,000个流量数据点
显示器功能	图形显示器以数字或图形格式显示流量显示器记录的数据和诊断
符合欧洲标准	符合电磁兼容性指令EMC Directive89/336/EEC, 73/23/EEC LVD（安装类别II，污染等级2）
夹式超声波流量
变送器	温度范围　标准：–40° 到 130°C (–40° 到 266°F) 可选（整体范围）：–40° 到 230°C (–40° 到 446°F)
安装方式	带刚性导轨、链条和带条的阳极氧化铝或不锈钢夹具　 0.75到1.25英寸（20到30毫米）管道：CFG-V1 1.25到4英寸（30到100毫米）管道：CFG-V4 4到8英寸（100到200毫米）管道：CFG-V8 8到12英寸（200到300毫米）管道：CFG-V12 12到24英寸（300到600毫米）管道：CFG-PI
安装耦合剂	CPL-16
地区分类	标准：通用可选：防风雨类型4X/IP65 可选：防爆、I类，1分区，B、C、D组可选：防火 II 2 G EEx md IIC T6–T3

下载

说明	English	Français	Italiano	Português	Español
Article: A Clamp-On Ultrasonic Flowmeter for Gases (1.6MB PDF)
DigitalFlow™ GC868 Medidor de vazão ultrassônico não-intrusivo de gás da Panametrics (1.31MB PDF)
GC 868 Brochure
GC 868 Datasheet
GC868 1-CH Programming
GC868 100-120 VAC Wiring Diagram, Single-Channel Unit
GC868 100-120 VAC Wiring Diagram, Two-Channel Unit
GC868 100-120 VAC Wiring Diagram, Two-Path Unit
GC868 12-28 VDC Wiring Diagram, Single-Channel Unit
GC868 12-28 VDC Wiring Diagram, Two-Channel Unit
GC868 12-28 VDC Wiring Diagram, Two-Path Unit
GC868 2-CH Programming
GC868 200-240 VAC Wiring Diagram, Single-Channel Unit
GC868 200-240 VAC Wiring Diagram, Two-Channel Unit
GC868 200-240 VAC Wiring Diagram, Two-Path Unit
GC868 Brochure
GC868 Gas Flowmeter Interconnection Diagram, Single-Channel Unit
GC868 Gas Flowmeter Interconnection Diagram, Two-Channel Unit
GC868 Gas Flowmeter Interconnection Diagram, Two-Path Unit
GC868 NEMA 7 (Cl.I, Div.1, Groups A-D) Package Outline & Installation Drawing
GC868 Service Operating Manual
GC868 Standard NEMA 4 Package Outline & Installation Drawing
GC868: Quick Start
GGC868 NEMA 7 (Cl.I, Div.1, Groups A-D) Oversized Package Outline & Installation Drawing
MODBUS Communications for the GC868 Special
User\'s Guide

DigitalFlow CTF878 - 相关标记夹式超声波气体流量计

DigitalFlow CTF878 - Ultrasonic Flowmeter

GE Panametrics DigitalFlow™CTF878夹式超声波气体流量计用于测量速度高达150英尺/秒（46米/秒）的大气压力。新型CTF878采用相关标记超声波流量测量技术准确、可靠地测量天然气、压缩空气、惰性气体或任何其他气体的流量。

CTF878流量计特别适用于侵蚀性、腐蚀性、毒性、高纯度气体和无菌气体计量，对于穿透管壁的任何应用也是理想的。由于不需要在管道上开孔或切割管道，永久安装成本显著降低。

该仪表没有湿式或移动部件，无需维护，不会造成压力下降，具有非常广泛的量程范围。

特点
应用
规格
下载

特点

非侵入夹式感测器
无压降
温度高达130摄氏度
速度、体积、累加实际和标准流量
管径为6到30英寸
安装简便

应用

DigitalFlow CTF878夹式气体流量计是完整的超声波流量计量系统，用于测量大部分气体，如：

天然气
压缩空气
燃料气体
腐蚀性气体
有毒气体
高纯度气体
空分气体
特殊气体

规格

流体类型	所有声学导电气体。最小气体密度：0.074磅/立方英尺（1.2千克/立方米）。气体不应被水分沾湿或饱和。
管道尺寸	6到30英寸（152毫米到762毫米DN）NB ANSI
管壁厚度	厚达Sch 80
管道材料	大部分金属和塑料。无衬里管。
流量精度（流速）	读数的±2％，典型范围为3.5 到 150英尺/秒（1.1 到 46米/秒）
重复性	±0.2％到0.6％，3.5到150英尺/秒（1.1到46米/秒）
范围（双向）	±150到±3.5英尺/秒（±46到±1.1米/秒）
范围度（整体）	43:1
规格假定为全展流（20直径阀前直导向管和10直径阀后直导向管）。
气体类型和最低压强	干燥的空气、氧气、氮气或氩，14.5psia(1bara)甜天然气25psia(1.7bara)
测量参数	速度、实际和标准体积流量和累加流量
电气设备
流量测量	相关标记技术
外壳	标准：铝质，有环氧树脂涂层防侵蚀:类型 4X/IP66 可选：不锈钢 C-US I类，2分区 A、B、C、D组（待定）
尺寸	标准：重量为11磅（5千克），尺寸（高x宽x深）为14.24英寸x11.4英寸x5.12英寸（362毫米×290毫米×130毫米）
通道	单通道
显示屏	240 x 200 像素，LCD图表背光显示
键盘	24-键（贴胶、触控式薄膜）
电源	标准：85到264VAC，50/60赫兹
工作温度	–14°F 到 131°F (–10°C 到 55°C)
存储温度	-40.00°C 到 70.00°C (-40°C 到 70°C)
标准输入/输出	两个0/4到20毫安隔离输出，550S最大负荷
可选的输入/输出	有6个额外插槽，用于任意组合的I/O板：　模拟输出：带4个0/4到20毫安隔离输出的选择附加输出板，1KS最大负荷模拟输入：选择下列选项之一：-带有2个隔离的4到20毫安输入和24V回路电源的模拟输入板– 有2个隔离的三线热电阻输入的热电阻输入板：范围为–148°F 到 662°F (–100°C 到 350°C)；100 S Pt 累加器/频率输出：带有4个输出的选择输出板，软件可运行于2种模式：-累加器模式：每定义参数组的脉冲（如1脉冲/立方英尺）– 频率模式：脉冲频率与参数量级成正比（如10赫兹=1立方英尺/小时），最大10赫兹 • 报警继电器：选择下列选项之一：–通用：带有3个C型继电器的继电器板 – 气密封口的：带有3个气密封口的的C型继电器的继电器板
数字接口	• 标准：RS232 • 可选：RS485（多级接口）
数据记录	内存容量（线性和/或循环型），记录多达6,900个流量数据点
显示器功能	• 图形显示器以数字或图形格式显示流量 • 显示记录的数据和诊断
符合欧洲标准	符合电磁兼容性指令EMC Directive89/336/EEC, 73/23/EEC LVD（安装类别II，污染等级2）
夹式感测器：
温度范围	-40.00°C 到 130.00°C (-40°C 到 130°C)
地区分类	II 2 GD EEx md IIC T6 -40°F 到 167°F (–40°C 到 75°C), Kema 02ATEX2337X; C-US I类，1分区 B、C、D组
接收器感测器前置放大器	工作温度与存储温度：-40°F 到 167°F (–40°C 到 75°C)
夹具材料	带刚性导轨和带条的阳极氧化铝或不锈钢夹具
夹具尺寸和类型	8英寸到6英寸（150毫米到200毫米）管道：CFT-V8 8英寸到12英寸（200毫米到300毫米）管道：CFT-V12 12英寸到30英寸（300毫米到762毫米）管道：CFT-PI
PanaView™ 个人电脑接口软件	DigitalFlow CTF878通过红外接口和Windows®操作系统与个人电脑相连。有关地址、记录和个人电脑的其他操作，请查询使用手册。
感测器电缆	标准：两对同轴电缆，RG62 AU型可选：最大长度为500英尺（150米）
压力和温度变送器	应要求提供

下载

说明	English	Italiano	Português	Russian
CTF878 Outline & Installation Drawing
CTF878 Tag Flowmeter
CTF878 Tag Flowmeter Programming
CTF878 Tag Flowmeter Service Operating Manual
CTF878 Wiring Diagram
DigitalFlow CTF878 Panametrics Correlation Tag Clamp-On Gas Ultrasonic Flowmeter
DigitalFlow™ CTF878 Medidor ultrassônico de vazão de gás pelo princípio de correlação cruzada da Panametrics

TransPort PT878GC - 便携式气体超声波流量计

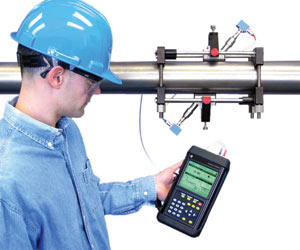

GE TransPort PT878GC便携式流量计具备夹式超声波气体流量测量功能，旨在测量天然气管道、压缩空气、惰性气体或压缩气体。新型PT878GC能够测量气体流速，将数据记录到内部存储器，并将流量数据导出到个人电脑。

TransPort PT878GC流量计专为短期流动气体应用的勘测工作而设计。它特别适用于侵蚀性、腐蚀性、毒性、高纯度气体和无菌气体计量，对于穿透管壁的任何应用也是理想的。由于不需要在管道上开孔或切割管道，安装可能仅需短短15分钟，非常简单。此外，安装时无需关闭或中断，如果夹式安装仪表在现有的管道内壁上时，则需中断过程。

特点
应用
规格
下载

特点

非侵入夹式感测器
温度高达230摄氏度
速度、体积、累加实际和标准流量
3/4到24英寸的管道尺寸
内置10万点测量数据记录器
内置超声波管道测厚仪（可选）

应用

TransPort PT878GC夹式气体流量计是完整的超声波流量计量系统，用于测量大部分气体，如：

天然气
压缩空气
燃料气体
侵蚀性气体
腐蚀性气体
有毒气体
高纯度气体
空分气体

规格

流体类型	声学导电气体需要的压力最小。参见安装要求表。
管道尺寸范围	TransPort PT878GC-01电气设备的尺寸为0.75到12英寸（20到300毫米） TransPort PT878GC-02电气设备的尺寸为4到24英寸（100到610毫米）
管壁厚度	管壁越厚，所需气体密度更大。参见安装要求表。
管道材料	全金属和塑料。无衬里管。
流量精度（流速）	管道6英寸（150毫米）或更小：±2％到5％的典型读数管道超过6英寸（150毫米）：典型读数的±1％到2％
精度取决于管径和其他因素。
重复性	读数的±0.2％到0.5％
范围（双向）	参见安装要求表。
范围度（整体）	150:1
规格假定为全展流（20直径阀前直导向管和10直径阀后直导向管），流速大于5英尺/秒（1.5米/秒）。管道2英寸（50毫米）或更低要求直导向管至少连接10英尺（3米）无法兰、焊接接头或联轴器活节。
测量参数	标准的和实际的体积流量、流速和质量流量
电气设备
流量测量	受专利保护的互相关时差™模式
外壳	可潜水型IP67
尺寸	重量为3磅（1.36千克），
尺寸（高x宽x深）	9.4×5.5×1.5英寸（238x138个×38毫米）
显示屏	240 x 200 像素，LCD图表背光显示
键盘	25-键（贴胶、触控式薄膜键盘）
内部电池	可充电电池：连续工作8小时
电池充电器输入	100 到 250 VAC, 50/60赫兹, 0.38安
内存	闪存；可现场升级
工作温度	-20° 到 55°C (-4° 到 55.00°C)
存储温度	–40° 到 70°C (–40° 到 158°F) 为确保电池的最长寿命，存储温度应当超过35°C（95°F），建议存储时间不超过一个月。
标准输入/输出	一个0/4到20毫安电流输出 1个用户可选择的脉冲（固态，5V最大）或频率（5V方波，100到10,000赫兹） 2个4到20毫安模拟输入，可切换电源的回路供电温度或压力变送器
数字接口	红外通信端口，用于打印机或个人电脑接口场地参数编程　菜单式图形操作界面采用键盘和“软”功能键。管道列表等在线帮助功能用于保存现场参数。
数据记录	存储容量，记录10万多个流量数据点。可编程键盘，用于记录单位、更新时间、开始和结束时间
显示器功能	图形显示器以数字或图形格式显示流量显示器记录的数据•扩展诊断参数
符合欧洲标准	电池供电系统符合电磁兼容性指令89/336/EEC PT878GC规范
夹式超声波流量感测器
温度范围	标准：-40° 到 130°C (-40° 到 266°F) 可选（整体范围）：-40° 到 230°C (-40° 到 446°F)
感测器材料	不锈钢和塑料
安装方式	便携式气体感测器夹装于聚碳酸酯装载盒：• 管径小于12英寸（300毫米）时，PCFG-1 • 管径大于12英寸（300毫米）时，PCFG-2
安装耦合剂	CPL-16
地区分类	标准：通用可选：防风雨型4 IP65 可选：防爆、I类，1分区，C、D组可选：防火 e II 2 G EEx md IIC T6–T3 (认证申请中)
TransPort PT878GC电气设备设计用于通用领域。
感测器电缆	标准：一对LEMO®同轴连接器感测器，配25英尺（8米）电缆可选：500英尺（154米）延长电缆适用于大多数感测器
测厚计选项
感测器	GE双元件感测器
管道厚度范围	0.05到3英寸（1.3毫米到76.2毫米）
管道材料	大多数标准金属管材和塑料管材
精度	通常为±1％或±0.002英寸（±0.05毫米）
热量暴露	连续工作到37°C (100°F)；间歇工作到260°C (500°F)，10秒后2分钟空气冷却
其他选项
打印机	红外便携式热敏打印机，配有可充电电池和120到240VAC电源/充电器重量为13盎司（370克），尺寸为6.3×6.5×2.3英寸（160×164.2×59毫米），打印宽度为4英寸（104毫米）
RS232到红外	红外适配器可接入到任何可用的串行接口，为台式电脑提供红外功能

下载

说明	English	Español
PT878GC Portable Gas Flowmeter
TransPort PT878GC Portable Flowmeter
