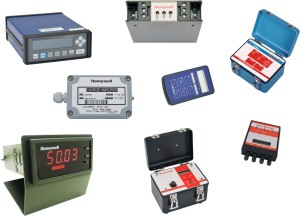

仪器仪表
测试与测量仪器仪表。霍尼韦尔的仪器仪表不仅是简单的显示器，更是高精度的仪器。
霍尼韦尔提供完整系列的单通道、多通道和基于微处理器的装置，以及各类与传感器和发射器配套使用的在线放大器，其中还包括来自其他制造商的产品。
霍尼韦尔的仪器仪表具有稳定的电源供电，可与您的传感器配合使用，提供较高动态范围的频率响应。每种产品均可根据您的传感器的具体规格进行定制。
不确定应选择哪个产品？使用右边的 “缩小搜索范围” 。
塑料和模铸在线放大器
- 应变计传感器或压电加速度计放大器
- 8 Vdc 至 32 Vdc、18 Vdc 至 32 Vdc、±15 Vdc 或 24 Vdc 至 32 Vdc 电源电压
- ±5、±10、±15 Vdc 或 4 mA 至 20 mA 双线或三线输出
- 增加噪声环境中的信噪比
- NEMA 4 外壳
| 塑料和压铸在线放大器 |
UV 型查找产品 |
UV-10 型 查找产品 |
UBP查找产品 |
UBP-10 型 查找产品 |
U3W 型查找产品 |
U2W 型查找产品 |
CA2 型查找产品 |
CA3 型 查找产品 |
|---|---|---|---|---|---|---|---|---|
| 输入类型 | 应变计 | 应变计 | 应变计 | 应变计 | 应变计 | 应变计 | 应变计 | 应变计 |
| 频率响应 |
直流：7000 Hz，带有 350 ohm 电桥 (-3
dB) 直流：5000 Hz，带有 5000 ohm 电桥 (-3 dB) |
直流：7000 Hz，带有 350 ohm 电桥 (-3
dB) 直流：5000 Hz，带有 5000 ohm 电桥 |
直流至 5000 Hz (-3 db) | 直流至 5000 Hz (-3 db) |
直流：7000 Hz，带有 350 ohm 电桥 (-3
dB) 直流：5000 Hz，带有 5000 ohm 电桥 |
2 mV/V 时，1 kHz | 3 Hz 至 30 kHz (-3 db) | 直流：至 30 kHz |
| 护套材料 | 塑料或涂铝 | 塑料或涂铝 | 塑料或涂铝 | 塑料或涂铝 | 塑料或涂铝 | 塑料或涂铝 | 涂铝 | 涂铝 |
| 传感器激励 | 70 mA 时，3 Vdc 或 5 Vdc | 50 mA 时，3 Vdc、5 Vdc 或 10 Vdc | 70 mA 时，3 Vdc、5 Vdc 或 10 Vdc | 70 mA 时，3 Vdc、5 Vdc 或 10 Vdc | 70 mA 时，3 Vdc 或 5 Vdc |
最大值 2 mA 时，5 Vdc； 3 kOhm 至 10 kOhm |
— | — |
| 电源电压 | 11 Vdc 至 28 Vdc | 18 Vdc 至 32 Vdc | ±15 Vdc | ±15 Vdc | 18 Vdc 至 32 Vdc | 8 Vdc 至 32 Vdc | ±15 Vdc 或 24 Vdc 至 32 Vdc | ±15 Vdc 或 24 Vdc 至 32 Vdc |
| 线性 | 0.02 % 满量程 | 0.02 % 满量程 | 0.01 % 满量程 | 0.01 % 满量程 | 0.02 % 满量程 | — | — | — |
| 信号输出 | ±5 Vdc | ±10 Vdc | ±5 Vdc | ±10 Vdc | 4 mA 至 20 mA（三线） | 4 mA 至 20 mA（双线） | 最高 ±5 V RMS | 最高 ±5 V RMS |
| 密封等级 | IP66 或 NEMA 4 | IP66 或 NEMA 4 | IP66 或 NEMA 4 | IP66 或 NEMA 4 | IP66 或 NEMA 4 | IP66 或 NEMA 4 | 防潮防尘涂铝 NEMA 4 外壳 | 防潮防尘涂铝 NEMA 4 外壳 |
| 工作温度 | -15°C 至 71°C [5°F 至 160°F] | -15°C 至 71°C [5°F 至 160°F] | -15°C 至 71°C [5°F 至 160°F] | -15°C 至 71°C [5°F 至 160°F] | -15°C 至 71°C [5°F 至 160°F] | -29°C 至 70°C [-20°F 至 158°F] | 0°C 至 82°C [32°F 至 180°F] | 0°C 至 82°C [32°F 至 180°F] |
DIN 导轨安装在线放大器
- 35 mm DIN 安装
- 非放大传感器输入或应变计传感器输入
- 基于电桥的传感器输入
- 0 至 ±5 V、0 至 ±10 V 或 4 mA 至 20 mA 三线输出
- RFI、ESD 保护
| DIN 导轨安装在线放大器 |
DV-05 DIN 型查找产品 |
DA-05 DIN 型 查找产品 |
DV-10 DIN 型 查找产品 |
DLD-VH DIN 型 查找产品 |
DLD-CH DIN 型 查找产品 |
|---|---|---|---|---|---|
| 输入类型 | 应变计 | 应变计 | 应变计 | 应变计 | 应变计 |
| 传感器类型 | 基于电桥的传感器 | 基于电桥的传感器 | 基于电桥的传感器 | 交流位移传感器 | 交流位移传感器 |
| 传感器激励 | 30 mA 时，3 Vdc 或 5 Vdc（短路保护） | 30 mA 时，3 Vdc 或 5 Vdc（短路保护） | 30 mA 时，5.4 Vdc 或 9 Vdc（短路保护） | 5 kHz 时，3 V RMS | 5 kHz 时，3 V RMS |
| 电源电压 | 11 Vdc 至 28 Vdc | 13.5 Vdc 至 28 Vdc | 15 Vdc 至 28 Vdc | 18 Vdc 至 36 Vdc | 18 Vdc 至 36 Vdc |
| 电源电流 | 60 mA | 60 mA | 60 mA | 100 mA | 90 mA |
| 线性 | ±0.01 % | ±0.01 % | ±0.01 % | ±0.05 % | ±0.05 % |
| 输出 | ±5 Vdc | 4 mA 至 20 mA（三线） | ±10 Vdc（三线） | ±0 Vdc 至 5 Vdc 或 0 Vdc 至 ±10 Vdc（实地可选） | 4 mA 至 20 mA |
| 频率响应 |
直流：7000 Hz，带有 350 ohm 电桥 (-3
dB) 直流：2500 Hz，带有 5000 ohm 电桥 (-3 dB) |
直流：6200 Hz，带有 350 ohm 电桥 (-3
dB) 直流：2300 Hz，带有 5000 ohm 电桥 |
直流：-5000 Hz | 300 Hz (-3 db) | 300 Hz (-3 db) |
| 工作温度 | -29°C 至 82°C [-20°F 至 180°F] | -29°C 至 82°C [-20°F 至 180°F] | -29°C 至 82°C [-20°F 至 180°F] | -29°C 至 60°C [-20°F 至 140°F] | -29°C 至 60°C [-20°F 至 140°F] |
单通道显示和调节仪器
- 交流传感器/位移传感器
- 数字显示器/信号调节器
- 可编程单通道传感器指示器/调节器
- 面板小时表 - 应变计传感器指示器
- 明亮的 4-1/2 至 5 位 LED 显示
- 小型 1/8 DIN 尺寸
| 单通道显示和调节仪器 |
DM 型查找产品 |
GM 型查找产品 |
GM-A 型 查找产品 |
7558 型号查找产品 |
SC500 型查找产品 |
|---|---|---|---|---|---|
| 描述 | 经济型解调器，适用于交流传感器/位移传感器 | 经济型数字显示器/信号调节器，应变计激励 | 经济型数字显示器/信号调节器，高级（放大型）输入激励 | 面板小时表 - 应变计传感器指示器 | 可编程单通道传感器指示器/调节器 |
| 显示器分辨率 | 最大 1/20000 | 最大 1/20000 | 最大 1/20000 | 可选 1、2、5 或 10 计数 | — |
| 显示类型 | LED | LED | LED | LED | 真空/荧光 |
| 显示位数 | 4.5 | 4.5 | 4.5 | 5 | 5 |
| 输入类型 | 交流，LVDT，VRT | 应变计 | 放大 | 应变计 | 应变计，放大，LVDT |
| 输入范围 | <1 mV 至 300 mV | 1 mV/V 至 5 mV/V 或 5 mV/V 至 50 mV/V |
0 Vdc 至 5 Vdc 4 mA 至 20 mA |
±24 mV 或 ±240 mV |
应变计：0.5 mV/V 至 21 mV/V 放大：±5 Vdc 或 ±10 Vdc；或 4 mA 至 20 mA LVDT：0.1 VRMS 至 15 VRMS |
| 激励电压 | 5 kHz 时 3 VRMS |
±2.5 Vdc ±5 Vdc |
— | 用户可选直流 |
应变计： 5 Vdc 放大：12 Vdc、±15 Vdc 或 28 VDC LVDT：3 Vac |
| 电源要求 |
115 Vac 或 220 Vac 12 Vdc |
115 Vac 或 220 Vac 12 Vdc |
115 Vac 或 220 Vac |
85 Vac 至 250 Vac 11 Vdc 至 36 Vdc |
100 Vac 至 240 Vac 10 Vdc 至 26 Vdc |
| 安装配置 - 外形尺寸 | 1/8 DIN | 1/8 DIN | 1/8 DIN | 1/8 DIN | 1/8 DIN |
| 护套材料 | NORYL™ 塑料 | NORYL™ 塑料 | NORYL™ 塑料 | — | 铝 |
| 重量 | 0,9 kg [2 lb] | 1 kg [2.25 lb] | 1 kg [2.25 lb] | — | — |
| 尺寸 | 9,7 cm 宽 x 4,8 cm 高 x 13,2 cm 深 [3.8 in x 1.9 in x 5.2 in] | 9,7 cm 宽 x 4,8 cm 高 x 13,2 cm 深 [3.8 in x 1.9 in x 5.2 in] | 9,7 cm 宽 x 4,8 cm 高 x 13,2 cm 深 [3.8 in x 1.9 in x 5.2 in] | 96,5 cm 宽 x 49,5 cm 高 x 104,1 cm 深 [3.8 in x 1.95 in x 4.1 in] | 9,7 cm 宽 x 4,8 cm 高 x 11,8 cm 深 [3.8 in x 1.9 in x 4.7 in] |
| 工作温度 | 0°C 至 54°C [32°F 至 130°F] | 0°C 至 54°C [32°F 至 130°F] | 0°C 至 54°C [32°F 至 130°F] | — | 5°C 至 40°C [40°F 至 105°F] |
多通道显示和调节仪器
- 装置带 1 至 4 个或 1 至 14 个通道
- ±6 位显示
- “信号校准标定”(Sig cal) 自动设置
- 高达 800 Hz 频率响应，实地可选
- 压力、负载、位移传感器，电压、电流、基于应变计的传感器输入
- 报警输出
- 经过 CE 认证
| 多通道显示和调节仪器 |
SC1000/SC2000 型查找产品 |
SC3004 型查找产品 |
|---|---|---|
| 描述 | 传感器显示和信号调节装置，多达 4 个通道 | 传感器显示和信号调节装置，多达 14 个通道 |
| 显示类型 | 真空/荧光 | 真空/荧光 |
| 显示位数 | 16 X 2 | 20 X 4 |
| 输入类型 | 由输入卡决定 | 由输入卡决定 |
| 输入范围 | 由输入卡决定 | 由输入卡决定 |
| 最多输入/通道 | 4 | 14 |
| 激励电压 | 由输入卡决定 | 由输入卡决定 |
| 电源要求 | 100 Vac 至 230 Vac | 100 Vac 至 230 Vac |
| 电源供电频率 | 47 Hz 至 63 Hz | 47 Hz 至 63 Hz |
| 安装配置 - 外形尺寸 | 3/8 DIN | 2U 机架 |
| 护套材料 | 铝 | 铝 |
| 重量 | 1,81 kg [4 lb] | 4,99 kg [11 lb] |
| 尺寸 | 14,2 cm 宽 x 7,1 cm 高 x 22,2 cm 深 [5.6 in x 2.8 in x 8.75 in] | 48,3 cm 宽 x 8,9 cm 高 x 22,2 cm 深 [19 in x 3.5 in x 8.75 in] |
| 工作温度 | 4°C 至 41°C [40°F 至 105°F] | 4°C 至 41°C [40°F 至 105°F] |
手持式显示和调节仪器
- 手持式仪器，提供信号调节或电池/力指示
- 电池供电
- 坚固外壳，适合现场应用使用
- 信号调节装置，带有应变计/电桥型传感器输入
- 力传感器/力指示器，输入范围高达 50 mV/V
| 手持式显示和调节仪器 |
7561-PSD 型查找产品 |
HH 型查找产品 |
|---|---|---|
| 描述 | 便携式应变显示屏力传感器/力指示器 | 便携式 LCD 显示器/信号调节器 |
| 显示类型 | LCD | LCD |
| 显示位数 | 7.5 | 3.5 |
| 输入类型 | 应变计 | 应变计 |
| 输入范围 | ±5 mV/V 或 ±50 mV/V | 0.5 mV/V 至 8 mV/V |
| 激励电压 | 5 Vdc ±4% | 2.5 Vdc |
| 电源要求 | 2 AA 电池 | 9 V 电池 |
| 安装配置 - 外形尺寸 | 手持 | 手持 |
| 重量 | 0,26 kg [0.57 lb] | 0,5 kg [1 lb] |
| 尺寸 | 15,2 cm 宽 x 9,0 cm 高 x 3,4 cm 深 [5.98 in x 3.5 in x 1.39 in] | 9,1 cm 宽 x 14,7 cm 高 x 1,8 cm 深 [3.6 in x 5.8 in x 1.1 in] |
| 工作温度 | -10°C 至 50°C [14°F 至 122°F] | 0°C 至 54°C [32°F 至 130°F] |
| 环境级别 | IP65（安装配套插头时） | — |
便携式显示和调节仪器
- 便携式传感器显示和信号调节装置
- 交流载波器或直流应变计调节器指示器
- 进程监视器和控制器
- 便携式 LCDE 显示器/信号调节器
- 易于读取的 LCD 显示，坚固外壳，可快速设置进行远程现场作业使用
| 便携式显示和调节仪器 |
SC2001 型 查找产品 |
7541 型号查找产品 |
7554 型号查找产品 |
NK 型查找产品 |
|---|---|---|---|---|
| 描述 | 便携式传感器显示和信号调节装置 | 交流载波器或直流应变计调节器指示器 | 进程监控器和控制器 | 便携式 LCD 显示器/信号调节器 |
| 显示类型 | 真空/荧光 | LCD | LCD | LCD |
| 显示位数 | 16 x 2 | 16 X 2 | 5 | 4.5 |
| 输入类型 | 由输入卡决定 |
应变计 2 个应变计 应变计、RPM 和 HP |
应变计 | 应变计 |
| 输入范围 | 由输入卡决定 | — | ±4.5 mV/V | 0.5 mV/V 至 4 mV/V |
| 最多输入/通道 | 4 | 2 | 1 | 1 |
| 激励电压 | 由输入卡决定 |
3.28 kHz 时 3 VRMS 5 Vdc 或 10 Vdc（用户可选） |
7 Vdc | 4 Vdc |
| 电源要求 | 12 Vdc | 90 Vac 至 250 Vac | 115 Vac 或 9.6 V 电池 | 4 D 型电池 |
| 安装配置 - 外形尺寸 | 外壳 | — | — | 外壳 |
| 护套材料 | 铝 | — | — | 铝 |
| 重量 | 1,81 kg [4 lb] | 1,36 kg [3 lb] | — | 1,4 kg [3 lb] |
| 尺寸 | 14,2 cm 宽 x 7,1 cm 高 x 22,2 cm 深 [5.6 in x 2.8 in x 8.75 in] | 16,5 cm 宽 x 7,4 cm 高 x 22,1 cm 深 [6.5 in x 2.9 in x 8.7 in] | 15,2 cm 宽 x 20,3 cm 高 x 4,4 cm 深 [6 in x 8 in x 1.75 in] | 17,8 cm 宽 x 12,7 cm 高 x 12,7 cm 深 [7 in x 5 in x 5 in] |
| 工作温度 | 5°C 至 40°C [40°F 至 105°F] | 5°C 至 50°C [41°F 至 122°F] | — | -29°C 至 66°C [-20°F 至 150°F] |
诊断和校准仪器
- 使用简单
- 模拟 350 或 5000 ohm 传感器电桥
- 坚固、防风雨外壳
- 精密线绕电阻器
| 诊断和校准仪器 |
TS 型查找产品 |
|---|---|
| 描述 | 应变计传感器模拟器 |
| 输入激励要求 | 4.5 Vdc 至 12 Vdc（仅为恒压） |
| 输入电阻 | 350 Ohm 或 5000 Ohm |
| 安装配置 - 外形尺寸 | 外壳 |
| 护套材料 | 铝 |
| 重量 | 1 kg [2.5 lb] |
| 尺寸 | 17,8 cm 宽 x 12,7 cm 高 x 12,7 cm 深 [7 in x 5 in x 5 in] |
| 工作温度 | 4°C 至 38°C [40°F 至 100°F] |
| 连接 | 接线柱，与电线或香蕉插头配合使用 |
温度监控
- 高精度的温度测量和监控
- 非接触式无线遥测技术传输热电偶数据到接收器
- 数字编码遥测传输，与模拟方法相比具有更高的信噪比
- 1 至 6 个测量通道
- 可编程报警设定点
- 外壳坚固，在恶劣环境下性能可靠
