紫外光传感器 　
产品名称: 紫外线传感器
产品规格: UV10SF、UV10T2E10F JEC0.1
产品介绍:
    公司提供的紫外探测器能很好的探测200nm-400nm光谱范围的紫外线辐射，并产生光电流。但对这个光谱区域以外的紫外线辐射不敏感，例如可见太阳光以及室内照明光源。它的高灵敏度,宽响应光谱范围，密封封装，小尺寸，低价格，宽工作温度范围以及能长期暴露在紫外光辐射的特性很适合工业和消费类紫外线探测应用。
一、特点：
·高灵敏度，140mA/W峰值
·低温度系数
·TO-5,TO-18，TO-46微小标准封装，光敏面尺寸有0.25x0.25 mm，0.5 x 0.5 mm (NEW)，1x1 mm和2x2mm，14.8mm2，37.7mm2，最大可达100mm2光敏面积
·各种滤波器窗口可选，能提供具有UV-A、UV-B、UV-C和 UV-BC(包括B&C波段)滤波器的标准产品
·抗辐射类型，在高强度紫外辐射条件下，具备长期稳定性
·带透镜类型，具有非常高的灵敏度，特别适合低强度紫外光探测
·带前置放大器类型
·抗高温
二、典型应用：

·紫外火焰监测以及燃烧控制
·太阳紫外线辐射测量
·在水处理以及表面消毒应用中，紫外光源的控制
·紫外线固化应用时的光源控制
·紫外线净化，紫外线消毒，食品消毒控制
·紫外线激光器控制
·紫外分光镜
·电弧探测
三、产品分类介绍：
1、 UV系列标准紫外线传感器，只包含对紫外线敏感的光电管,它的输出信号是同紫外线强度相对应的光电流，210-380nm，峰值响应140mA/W@280nm

型号：UV10SF，UV10S应用
另外可以提供这种类型的0.08mm2、0.32mm2、1mm2光敏面积的PDU-S系列紫外探测器
2、UV系列内置放大器型紫外线传感器：UV10T2E10x 系列探测器包含一个内置放大器，它的输出是同紫外线强度相对应的电压值，210-380nm，响应灵敏度UV10T2E10F 4V/nW，UV10T2E10L 1V/nW
型号：UV10T2E10F，有各种封装和标准滤波窗口(>210nm)可选，其他的标准波长是 (210nm-380nm)，A0(310nm-390nm)，A1(290nm-390nm)，A2(280nm-390nm)，C1(210nm-300nm)
3、紫外增强型光电管，提供从0.31mm2以上，直到100mm2光敏面积的光电探测器，理想应用于验钞机以及大面积紫外线探测。
型号：VTB5051UV，14.8mm2光敏面积紫外传感器，VTB6061UV，37.7mm2光敏面积紫外传感器
另外，我们还提供0.31mm2、0.87mm2、2.03mm2、2.98mmm2、4.48mm2、10mm2、17.74mm2、
31mm2、42.86mm2、100mm2的有效光敏面积的紫外传感器，如果感兴趣，请联系！4、我们还提供特殊应用的紫外传感器：UVA紫外光电管：在360nm以下，对紫外线具有一致的高量子效率的探测器(360nm以下，典型响应灵敏度150mA/W)；UVB紫外光电管：专门应用于280nm-320nm，探测太阳紫外线强度的探测器(300nm以下，典型响应灵敏度30mA/W)；UVC紫外光电管：专门应用于280nm以下，不受太阳紫外线辐射干扰的紫外线探测器(280nm以下，典型响应灵敏度20mA/W)如有兴趣，请联系！
  火焰传感器/紫外线传感器/紫外线光敏管/紫外传感器/火焰探测器

　

 日本滨松

UV-R2868

C3704

 紫外光敏(电)管 　

SSD-601 UV紫外线传感器

　		 SSD-601 紫外线传感器 (插件式) .     简介SSD-601 紫外线传感器是一种P-N异质节光电二极管，是基于氮化镓宽禁带半导体材料制备而成的。氮化镓禁带宽度约为3.4电子伏，它不吸收可见光。该类传感器具有很强的可见光抗干扰特性，在检测紫外线时不需附加滤光片来抑制可见光。其检测紫外线的主要响应区域覆盖了长波紫外线 (UVA, 波段范围420 nm-320 nm) 和中波紫外线 (UVB, 波段范围 320 nm-275 nm ) 的波段范围。
2.     用途：
a.       测试太阳光中的紫外线强度 (礼品、化妆品用具)；
b.       紫外线灯管的紫外线发生强度测试 (医疗器械或民用 消毒碗柜的消毒效率检验)；
3.     特点：
a.       对紫外线检测灵敏度高；
b.       感应重复性高；
c.       抗可见光干扰强；
d.       体积微小；
e.       寿命长；
4.     适用人士：长期从事户外工作的专业工程师、爱好旅游的人士、注重皮肤美白的女性以及需要携同出行的婴幼儿；
5.     传感器参数

参数

符号

条件

最小值

中心值

最大值

单位

光谱带宽变化范围

lb

—

290

—

400

nm

峰值灵敏度波长

lp

—

—

330

—

nm

暗光输出电压

Vdark

光强= 100 mW/m2

lp= 330 nm

—

0

2

mV

灵敏度

Vs

   RL=1MΩ

3.9

4.0

4.1

mV/UVI

反向击穿电压

VBR

—

30

40

100

V

正向电压

VF

If=10mA

2.6

3.0

3.5

V

总电容

Ct

f=1MHz

—

6

—

pF

上升时间

tr

RL=1MΩ
CL=1000pF

—

10

—

mS

下降时间

tf

—

500

—

mS

SSD-602 紫外线传感器 		SSD-602 紫外线传感器 (贴片式)
1.     简介
SSD-602 紫外线传感器是一种P-N异质节光电二极管，是基于氮化镓宽禁带半导体材料制备而成的。氮化镓的禁带宽度约为3.4电子伏，它不吸收可见光。该类传感器具有很强的可见光抗干扰特性，在检测紫外线时不需附加滤光片来抑制可见光。其检测紫外线的主要响应区域覆盖了长波紫外线 (UVA, 波段范围420 nm-320 nm) 和中波紫外线 (UVB, 波段范围 320 nm-275 nm ) 的波段范围。
2.     用途：
a.       测试太阳光中的紫外线强度 (礼品、化妆品用具)；
b.       紫外线灯管的紫外线发生强度测试 (医疗器械或民用 消毒碗柜的消毒效率检验)；
3.     特点：
a.       对紫外线检测灵敏度高；
b.       感应重复性高；
c.       抗可见光干扰强；
d.       体积微小；
e.       寿命长；
4.     适用人士：长期从事户外工作的专业工程师、爱好旅游的人士、注重皮肤美白的女性以及需要携同出行的婴幼儿；
5.     传感器参数

参数

符号

条件

最小值

中心值

最大值

单位

光谱带宽变化范围

lb

—

290

—

400

nm

峰值灵敏度波长

lp

—

—

330

—

nm

暗光输出电压

Vdark

光强= 100 mW/m2

lp= 330 nm

—

0

2

mV

灵敏度

Vs

   RL=1MΩ

3.9

4.0

4.1

mV/UVI

反向击穿电压

VBR

—

30

40

100

V

正向电压

VF

If=10mA

2.6

3.0

3.5

V

总电容

Ct

f=1MHz

—

6

—

pF

上升时间

tr

RL=1MΩ
CL=1000pF

—

10

—

mS

下降时间

tf

—

500

—

mS

　		 　

Silicon Carbide UV Photodiodes

UV-photodiodes based on SiC (Silicon Carbide) provide the unique property of extreme radiation hardness, near-perfect visible blindness, low dark current, high speed and low noise.

These SiC detectors can be permanently operated at up to 170°C

SIC01S Spectral range Peak WL Active Area Package Note Data sheet
SIC01S-18 215 - 365 nm 285 nm 0.06 mm² TO-18 UV broadband
SIC01S-18ISO90 215 - 365 nm 285 nm 0.06 mm² TO-18 UV broadband, 2 isolated pins, 1 ground pin
SIC01S-A18 310 - 370 nm 335 nm 0.06 mm² TO-18 UVA /
SIC01S-B18 230 - 315 nm 280 nm 0.06 mm² TO-18 UVB /
SIC01S-C18 230 - 285 nm 270 nm 0.06 mm² TO-18 UVC
SIC01M Spectral range Peak WL Active Area Package Note Data sheet
SIC01M-18 215 - 365 nm 285 nm 0.2 mm² TO-18 UV broadband
SIC01M-18ISO90 215 - 365 nm 285 nm 0.2 mm² TO-18 UV broadband, 2 isolated pins, 1 ground pin /
SIC01M-5Lens 220 - 360 nm 285 nm 0.2 mm² TO-5 UV broadband, flame detection
SIC01M-A18 310 - 370 nm 335 nm 0.2 mm² TO-18 UVA /
SIC01M-B18 230 - 315 nm 280 nm 0.2 mm² TO-18 UVB /
SIC01M-C5 230 - 285 nm 270 nm 0.2 mm² TO-5 UVC request
SIC01M-E18 UVI / 0.2 mm² TO-18 DIN5050/CIE087 UV-Index measurement (Erythem) /
SIC01D Spectral range Peak WL Active Area Package Note Data sheet
SIC01D-18 215 - 365 nm 285 nm 0.5 mm² TO-18 UV broadband /
SIC01D-A18 310 - 370 nm 335 nm 0.5 mm² TO-18 UVA /
SIC01D-B18 230 - 315 nm 280 nm 0.5 mm² TO-18 UVB /
SIC01D-C18 230 - 285 nm 270 nm 0.5 mm² TO-18 UVC /
SIC01D-E18 UVI / 0.5 mm² TO-18 DIN5050/CIE087 UV-Index measurement (Erythem) /
SIC01L Spectral range Peak WL Active Area Package Note Data sheet
SIC01L-18 215 - 365 nm 285 nm 1,0 mm² TO-18 UV broadband
SIC01L-18ISO90 215 - 365 nm 285 nm 1.0 mm² TO-18 UV broadband, 2 isolated pins, 1 ground pin /
SIC01L-5 210 - 380 nm 285 nm 1,0 mm² TO-5 UV broadband
SIC01L-A5 310 - 370 nm 335 nm 1.0 mm² TO-5 UVA /
SIC01L-B5 230 - 315 nm 280 nm 1.0 mm² TO-5 UVB /
SIC01L-C5 230 - 285 nm 270 nm 1.0 mm² TO-5 UVC
SIC01L-E5 UVI / 1.0 mm² TO-5 DIN5050/CIE087 UV-Index measurement (Erythem) /
SIC01XL Spectral range Peak WL Active Area Package Note Data sheet
SIC01XL-5 220 - 360 nm 280 nm 4.0 mm² TO-5 UV broadband
SIC01XL-5ISO90 220 - 360 nm 280 nm 4.0 mm² TO-5 UV broadband, 2 isolated pins, 1 ground pin /
SIC01XL-A5 310 - 370 nm 335 nm 4.0 mm² TO-5 UVA only sensivity /
SIC01XL-B5 230 - 315 nm 280 nm 4.0 mm² TO-5 UVB only sensivity /
SIC01XL-C5 230 - 285 nm 270 nm 4.0 mm² TO-5 UVC only sensivity /
SIC01XL-E5 UVI / 4.0 mm² TO-5 DIN5050/CIE087 UV-Index measurement (Erythem) /

Silicon Carbide UV Photodiodes - multi chip array

UV photodiode array based on 4 parallel SiC detector chips for ultra low level UV radiation sensitivity

　 Spectral range Peak WL Chip size Package Note Data sheet
SIC01L4-5 210 - 380 nm 280 nm 3.84 mm² TO-5 Id 20 fA, 800 pF /
SIC01L4-C5C 230 - 285 nm 270 nm 3.84 mm² TO-5 Id 20 fA, 800 pF /

Silicon Carbide UV Photodiodes with TIA

Silicon Carbide UV photodetector with integrated transimpendance amplifier in TO-5 metal can housing.

　

--> 0...5V stable output voltage

--> no external amplifier required

--> irradiance up to 18W/cm² and UVA,-B,-C versions available on request

　 Spectral range Peak WL max. Irradiance Package Note Data sheet
UV-TIAMO-BL 210 - 380 nm 280 nm <18 nW / cm² TO-5 ball concentration lens, -> flame detection
UV-TIAMO 210 - 380 nm 280 nm <18 µW / cm² TO-5 flat window with diffusor
UV-TIAMO-S 210 - 380 nm 280 nm <18 mW / cm² TO-5 flat window with diffusor
UV-TIAMO-M 210 - 380 nm 280 nm <180 mW / cm² TO-5 flat window with attenuator
UV-TIAMO-E2 UVI / 30 UVI TO-5 flat window, measuring of UV-Index (DIN5050/CIE087) /

Gallium Phosphide UV Photodiodes

UV photodiodes based on GaP

　 Spectral range Active Area Package Note Data sheet
EPD-150-0/2.5 130 - 550 nm 4.8 mm² TO-39 sapphire window
EPD-150-0/3.6 130 - 550 nm 10.9 mm² TO-39 sapphire window
EPD-440-0/0.9 190 - 550 nm 0.51 mm² TO-46 　
EPD-440-0/1.4 190 - 550 nm 1.2 mm² TO-46 　
EPD-440-0/2.5 190 - 550 nm 4.8 mm² TO-39 　
EPD-440-0/3.6 190 - 550 nm 10.9 mm² TO-39 　
EPD-280-0-0.3-1 220 - 380 nm 0.056 mm² TO-46 　 request
EPD-270-0-0.3-2 230 - 285 nm 0.056 mm² TO-39 　 request
EPD-365-0/0.9 245 - 405 nm 0.51 mm² TO-46 UG11 filter
EPD-365-0/1.4 245 - 405 nm 1.2 mm² TO-46 UG11 filter
EPD-365-0/2.5 245 - 405 nm 4.8 mm² TO-39 UG11 filter
EPD-365-0/3.6 245 - 405 nm 10.9 mm² TO-39 UG11 filter
EPD-310-0-0.3-2 290 - 330 nm 0.056 mm² TO-39 　 request
EPD-360-0-0.3-2 230 - 400 nm 0.056 mm² TO-39 　 request

GaN, AlGaN and InGaN UV Photodiodes

UV-photodiodes based on GaN, AlGaN and InGaN are intrinsic visible blind due to high bandgap material, extreme irradiation hardness

GUVC and GUVB -> AlGaN , GUVA -> GaN , GUVV -> InGaN

Spectral range Chip size Package Note Data sheet
GUVC-T10GD 210 - 280 nm 0.16 mm² TO-46 quartz window
GUVB-T11GD 200 - 320 nm 0.16 mm² TO-46 quartz window request
GUVB-S11SD 235 - 320 nm 0.16 mm² SMD 3528 silicone window
GUVA-T11GD 200 - 370 nm 0.16 mm² TO-46 quartz window
GUVA-S12SD 240 - 370 nm 0.16 mm² SMD 3528 silicone window
GUVA-S22ED 290 - 370 nm 0.16 mm² SMD 1608 silicone/epoxy window
GUVA-C22ED 240 - 370 nm 0.16 mm² COB 2418 Si encapsulant request
GUVV-T10GD 230 - 395 nm 0.16 mm² TO-46 quartz window
GUVV-S10SD 240 - 395 nm 0.16 mm² SMD 3528 silicone/epoxy window request

GaN, AlGaN and InGaN UV Photodiodes with TIA

UV-photodiode based on GaN, AlGaN and InGaN with integrated transimpedance amplifier for ultra low level UV radiation detection

Wavelength of peak response: 280 nm, 320 nm, 370 nm, 395 nm

GUVC and GUVB -> AlGaN , GUVA -> GaN , GUVV -> InGaN

Spectral range Package Note Data sheet
GUVC-T21GH 220 - 280 nm TO-5 integrated TI amplifier, quartz window
GUVB-T21GH 220 - 320 nm TO-5 integrated TI amplifier, quartz window request
GUVA-T21GH 220 - 370 nm TO-5 integrated TI amplifier, quartz window request
GUVV-T21GH 220 - 395 nm TO-5 integrated TI amplifier, quartz window

UV Sensor Modules GaN

UV Sensor Modules based on GaN

-> PHASE OUT

Spectral range Size Note Data sheet
GUVA-T11GM-LA 220 - 370 nm 28 x 17 x 9 mm² basic
　

AlGaN UV Photodiodes

UV photodiodes based on AlGaN

　 Spectral range Chip size Package Note Data sheet
AlGaN-UVB 225 - 317 nm 0.076 mm² TO-18 peak at 300 nm

TiO2 UV Photodiodes

UV photodiodes based on thin film TiO2 sensor technology

　 Spectral range Package Note Data sheet
UVD39 225 - 380 nm TO-39 peak at 300 nm, intrinsic visible blind
TW30DZ 253 - 361 nm TO-46 peak at 300 nm, intrinsic visible blind

紫外线光度计 紫外光度计 UV光度计 紫外线传感器 紫外探测器紫外光强检测计 紫外光强检测 紫外光能量计 UV强度计UV能量计 紫外线辐照计 紫外线能量计 紫外光能量计 紫外线显示器

根据紫外光固化和紫外光检测市场推出UV能量计(又称紫外能量仪、紫外能量计、紫外线能量仪、紫外线能量计、UV能量测量仪、UV能量测试仪、UV焦耳计紫外辐照计),UV能量计是用于测量曝光装置的UV能量和紫外光检测紫外线指数的一种仪器。了解到目前国内市场上很多UV同类检测仪器品牌和质量参差不齐光谱波长没有同一的国际标准进口UV检测仪价格昂贵，不符合国内用户大范围应用为此我公司开发了一套UV光能量计紫外线检测对250-400NM内的紫外光谱反应极灵敏对可见光和红外线无反应（计数）价格便宜光谱灵敏准确客户可根据自己产品进行调制或者进行二次开发研究。
1.重量：约120g
2.适用设备：UV紫外线干燥机、暴光机紫外光能量检测电路光刻紫外检测紫外探测UV光谱紫外杀菌装置紫外照度监测
3.可测量的材料对象：UV油墨,UV涂料,UV胶水,UV印数,PCB电路析，嚗光,UV地板漆,UV紫外光检测…
4. UV光谱测量范围：250-410nm(光谱波长)
5.光强测量范围：0-5000mW/cm2
6.LCD能量显示：0-999,999mj/cm2
7.电池：电池3.6V
8.耗电量：约10000小时
9.工作温度：（度）0-80度（超过此温度会损坏仪器或精度）
10.不能碰撞或摔，否侧损坏或轻侧破坏标准数据而测不准

使用/操作
a． 打开ON开关，LCD（显示屏）是显示为2-3。
b． 将UV能量计探头放置于曝光UV灯源附近,探头对准灯源.
c． 直到UV能量计的显示屏上有测量显示，例如600毫焦耳/平方厘米。(600mj/cm2)
d． 将显示屏的值记录或作为品质控制与实验参数，关掉UV能量计开关(OFF)。
e． 需要重新测试时，.

　

  红外探测器及探测器线列……更多
 · 0.8-2.6um1024元InGaAs红外探测器线列
· 1-24um HgCdTe红外探测器
· 2-14um HgCdTeZn红外纳秒探测器
· 1-5um PbS/PbSe红外探测器
· 1-5um InSb红外探测器
· 1-25um 热电堆红外探测器
· 1-25um 热释电红外探测器
· 200-380nm 紫外探测器
· 850nm-2200nm InGaAs红外探测器
· 850nm GaAs3-10Gbp光电探测器及列阵
· 1310-1550nmInGaAs3-100Gbp光电探测器

　



  半导体/固体/光纤激光器……更多
· 660-2500nm 红外半导体激光器
· 660-2500nm 红外光纤藕合半导体激光器
· 670-2300nm 垂直腔面发射激光器及列阵
· 2-2.3um 中红外可调谐半导体激光器
· 4-17um 中红外量子级联红外激光器
· 80-160um 太赫兹量子级联激光器
· 375-1600um 单模半导体激光器
· 375-1653um 光纤藕合单模半导体激光器
 · 二极管泵浦固态激光器
· 固体激光器,Alexandirte激光器
· 皮秒/飞秒/单频光纤激光器
· 纳秒/皮秒固体激光器



　

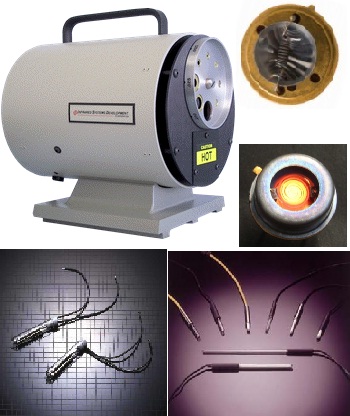

 红外/紫外光源及光学积分球……更多
· 红外准黑体点源
　

　

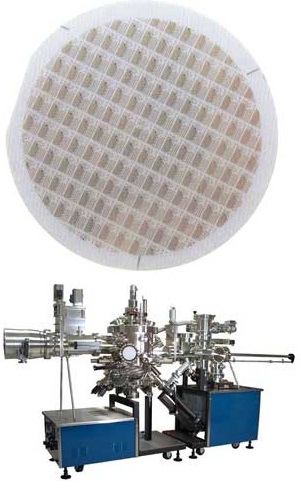

  光电薄膜生长设备……更多
