被动红外探测器的安装要求

深圳市SSTKJ电子有限公司生产的被动红外探测器有多种型号，不同型号的探测器有不同的技术指标和安装方式等。本节将选择两种被动红外探测器加以具体介绍以供参考，其他型号的被动红外探测器将列表示出。

10.1.1  GB-818/GB-812被动红外探测器

1．概述

GB-812是一个探测性能很强的被动红外动态探测器。它使用了先进的信号处理技术，提供了高超的探测和防误报性能。有人通过探测区域时，探测器将会探测区域内人体的活动。探测到动态后，探测器则会向控制主机发送一报警信号。

2．规格

·输入电源：9V~15VDC，标准待机电流为17mADC。

·待机电源：无内部待机电池。

·继电器：A式常闭开关接点间最大额定值为125mA，28VDC，在电阻负载时，最大为18VAC。

·防拆装置：GB-812常闭（带外壳）。接点间的额定值为28VDC，最大电流为125毫安。防拆回路连接一24小时保护电路。

·工作温度：-29℃~+49℃。U.L.认可的安装条件下，工作温度为0℃~+49℃。

·湿度：0~85%（非凝固）

·尺寸：7.6cm×5.7cm×3.8cm

·可选装置：旋转式安装支架，使用支架会减小探测范围和形成死角。

3．安装

(1) 使用小螺丝刀移开外壳。

(2) 按垂直调节，取下电路板。

(3) 选择安装位置。将探测器安装在侵入者最可能通过的地方。

(4) 应避免安装在如下的位置：

室外，太阳光下，冷热气流下，转动的物体下，热源附近，空调通风口，窗户及未封闭的墙，有宠物等处。

(5) 防宠物安装。

探测器的安装高度为距离地面2.25m~2.7m。

(6) 安装探测器。

(7) 仅使用随附螺钉，以免损坏电路板。

(8) 布线（见图10-1(a)）。

(9) LED操作（见使用说明书）。

(10) 调节好下视探测范围后，取下屏蔽物。

(11) 调整红外探测范围（如有必要），以便准确捕捉各种行为。

(12) 对探测器定期进行布防测试。探测器在通电加温后2分钟内，不会有任何反应，因此，需等待2分钟再进行布测。

4．探测范围（见图10-1(b)）



                 (a)                                                     (b)

图10-1  接线示意图和探测范围示意图

10.1.2  GB-818吸顶式被动红外探测器

1．概述

GB-818使用了两个平衡感应原素，因为所有的物体都会发出红外能量，越热的物体，发出的红外能量越多。GB-818使用PIR接收器技术，探测（通过探测区物体的）红外能量的变化。

探测器探测到红外能量的变化时，才会报警。安装员通过调整脉冲计数来改变探测器的灵敏度。

·输入电源：10V～15VDC无极性；12VDC时为20mA。

·待机电源：无内部待机电池。在电源中断时，与直流电源连接可提供待机电源。待机耗电为20毫安时。

·安装高度：2.1米~3.7米高的天花板。

·探测范围：可提供360°的探测区。（范围大约为安装高度的2倍）

·脉冲计数：1，2或3次脉冲，可调。

·角度偏转：移动透镜可偏±15°。

·报警继电器：开关可选择常开或常闭。直流阻抗负载时，接点间最大为28VDC，3瓦特，125毫安。

·防拆开关：常闭防拆开关。接点间最大额定值为28VDC，0.125A。

·LED灯：拨码开关可选择ON/OFF。

·温度：存放和工作温度为-29℃～+49℃

·可选备件：TC6000测试线。

·其电路板如图10-2所示。

图10-2  GB-818电路板示意图

2．安装

应避免/切记事项

避  免 ·直对热/冷气流·窗·小动物·空调出口·热源·阳光直射

切  记 ·勿透过玻璃探测·穿过探测区时探测效果最佳·使用两个或三个探测器时，相交叉的区域为最佳探测区



直接将GB-818安装于天花板，或嵌入标准的八角盒中。

·安装在一个可截获侵入者（通过探测范围下方，或横穿探测范围）的地方。建议安装高度为2.1m~3.7m。

[注：安装表面应坚固，不振动(例如：如果吊顶上方供空调系统空气流通之用，吊顶则应是牢固的)]

·移动外罩。

·将导线穿过接线端子旁边的导线入口。

·以底座为模板，在安装平面上标出安装孔的位置，初步拧上螺钉。

·将探测器固定在安装表面。

3．接线

·接线如图10-3所示。

图10-3 GB-818接线示意图

（注：连接并检查后，再通电。不要将多余的电线绕在装置内。）

·接线端子1和2间的电源限制在10V～15VDC。装置与电源间应使用不小于0.8mm线径的电线。

·接线端子3和4间接常开或常闭防盗报警回路。通过改变开关设置可将报警输出设置为常开或常闭。探测器报警会使继电器改变状态。

·接线端子5和6连接常闭防拆电路。防拆接点间的额定值为28VDC，0.125A。

4．开关设置

有4个开关通过不同的设置（ON/OFF），可实现下述功能选择：

脉冲计数：GB-818根据所需的探测类型和安装环境，来选择灵敏度。

·3次脉冲：用于恶劣环境中，但需最大量的入侵活动才可触发报警。

·2次脉冲：建议用于大多数的安装环境中，这时只需侵入者侵入一小部分防护区，即可报警。

·1次脉冲：可对侵入信号作出快速反应。只用于安静的环境中。如果开关1和2都为ON时，探测器的预设值为一次脉冲。

（注：虽然脉冲计数可提供引发报警的不同灵敏度。安装员应确保背景的电压值不超过±0.15V。）

LED操作：首次安装后，如果不想看到步测/报警LED灯显示的话，将开关3打到OFF即可。

继电器接点：如果要使用常闭电路，则将开关4打至OFF。如果要使用常开电路，则将开关4打至ON。

5．设置与步测

·给装置通电。

·装置通电后，至少等两分钟，再开始步测。

（注：步测应穿过探测区。）

·根据LED的触发来确定探测区的边缘。探测区取决于脉冲计数的设定。

·全方位步测，以确定探测区。

·旋转透镜，探测区可调±0.15°。

6．最后测试

（注：表度数值确定背景噪音度数和探测灵敏度时很重要。）

·如图10-4所示，将20,000欧姆/伏特（或更大）的直流电压表（或具有高阻抗输入的万用表）与背景电压接线点相连接。将表的读数设定在3VDC档。将表的连线穿过底座的孔。（建议使用TC6000，也可不用）。

·重新装好外罩。

·背景噪音或目标电压的基础参考值大约为1.5VDC。安装在安静的环境中，表的读数应稳定在1.4V~1.6VDC之间。

电压变化比参考值大于0.75VDC时，可获得更好的探测性能。如果变化值小于0.75VDC，且侵入者与背景间温差很小时，探测器则对此距离内的活动不会作出反应。

·接通所有防护期间处于工作状态的冷/热源。远离探测器，位于保护范围外，对背景噪音监察至少3分钟。

GB-818的电压读数与参考值相差不应大于0.15VDC。否则，应消除其原因，轻轻调整装置，或屏蔽受影响的防区。

7．其他信息

保养

·按第5部分，每年至少对探测范围检查一次。

·为确保每天都能正常运行，用户应每天从探测区外开始步测。这样可确保系统布防前有一个报警输出。

8．探测范围

(1) 标准和俯视探测范围如图10-5所示。

图10-5  标准和俯视探测范围示意图

(2) 侧视探测范围如图10-6所示。

图10-6  侧视探测范围示意图

10.1.3  GB系列被动红外探测器的种类、型号与功能

GB系列被动红外探测器的种类、型号与功能如表10-1所示。

表10-1  GB系列被动红外探测器的种类、型号与功能

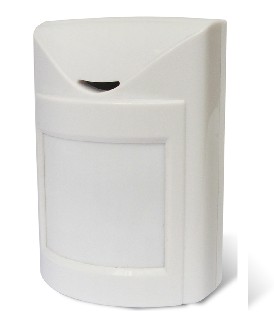

	GB-806壁挂式被动红外防盗探测器
	l  探测范围： 标准距离：13米×13米 可选长距：21米×3米 屏障式：13米×3米 防宠物：11米×11米，带21米的长距离探测 镜片可偏转，探测范围可垂直偏转-180～+20		l 信号处理：动态分析Ⅱ（MAPⅡ）* l 监察性能：被动红外线监察+动态监测* l 微处理器控制的自检监察功能 l 防气流/昆虫   *CE认证

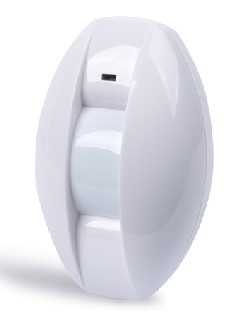

	GB-801防遮挡壁挂式被动红外防盗探测器
	l 探测范围： 标准：15米×15米 可选长距：36米×3米 可选屏蔽：25米×5米 可偏转镜片，探测范围可水平偏转±100， 垂直偏转+20～-80		l 信号处理：使用Q-MAP信号处理技术和4元素双感应器设计，确保优良的探测性能，减少了误报。 l 监察性能：被动红外监察+动态监测*+防遮挡 l 微处理器控制的自检监察功能 l 温度补偿功能         *UL、CE认证

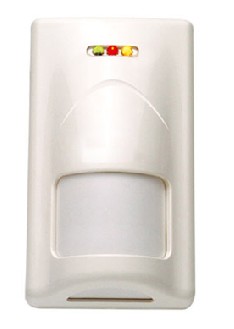

	GB-110DT长距离被动红外防盗探测器
l 探测范围： 标准：25米×15米 标准长距：61米×3米 可选长距：36米×7.5米 l 信号处理：动态分析Ⅱ（MAPⅡ）*	l 监察性能：被动红外+动态监测* l 自检监察性能 l 可更换镜片*   *UL、ULC、CE认证

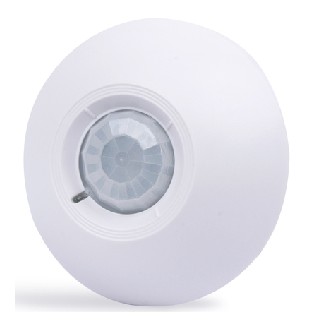

	GB-818吸顶式超薄型被动红外探测器
l 探测范围： 全方位，直径7.5米（大约是安装高度的2倍） 可偏转镜片，内部旋转±150 l 信号处理：使用可转换性的脉冲计算方式，采用加强型信号处理，可选标准、中级和高级	l 可平面安装，或半嵌入天花板中，或嵌入八角电盒 l 可选被动红外灵敏度*     *UL、CE认证

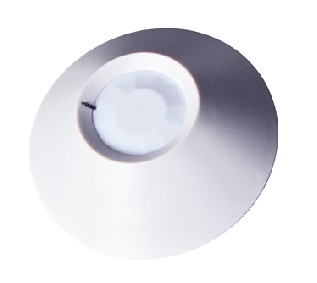

	PA-456吸顶式、全方位、被动红外探测器
	l 探测范围：全方位，直径18米 可更换镜片适应不同安装高度（2.5～6米） l 信号处理：动态分析Ⅱ（MAPⅡ）* l 监察性能：被动红外监察+动态监测 l 自检监察功能	*UL、ULC、CE认证
	GB-812被动红外探测器
	l 探测范围：标准：13米×13米 l 使用凹槽式菲尼尔透镜，提供高效探测性能 l 温度补偿性能 l 防宠物*：可防总重量为30磅的一只或两只动物引起的误报 l 防气流/昆虫 l 外观小巧，安装简易灵活，不宜发觉			*UL、CE认证



被 动 红 外 探 测 器
型号	信号处理	探测范围（单位为米）					动态监制	镜片
		标准	屏蔽	长距	防宠物	防遮挡
GB-820	动态分析Ⅱ	13×13	13×3	21×3	l		l	可更换镜片
GB-806	Q-MAP	15×15	25×5	36×3		l	l	可更换镜片
GB-802	动态分析Ⅱ	25×25		36×7.5 61×3			l	可更换镜片
GB-818	加强型信号处理技术	7米×3600						可更换镜片
GB-110DT	动态分析Ⅱ	18米×3600					l	可更换镜片
GB-818	享有专利的信号处理技术	13×13			l			凹槽式菲尼尔透镜
GB-812	享有专利的信号处理技术	13×13			l			凹槽式菲尼尔透镜
