内置放大器型,是世界上最小的人体检测红外线传感器(截至2005年10月。依据本公司调查) 产品系列中又添加了低消耗电流型(平均46μA)。

标准检测型
微动检测型
点检测型
10m检测型
RoHS对应

特点

1.内置放大器,世界上最小。

实现超小型,可组装入小型设备内。

2.备用两色镜头(白色、黑色)。

超小型,对应两色(白色、黑色),可根据设备颜色的浓淡选择黑色或者白色,不会很显眼,为提高设备的设计性做出贡献。

3.输出中备有数字输出和“可调整灵敏度”的模拟输出。

4.内置放大器,便于使用。

由于内置放大器,因此可直接连接到电脑上。

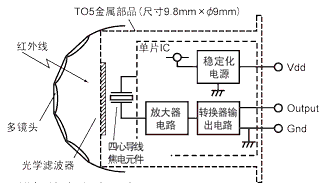

●数字输出电路示意图

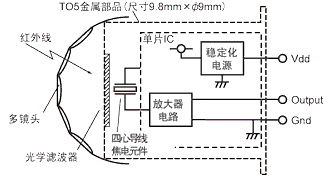

模拟输出电路示意图

5.即使是坐着的人,也可检测他的“轻微动作”。

利用本公司所独有的微动检测型产品,可检测会议中在座人员的轻微动作。

●微动检测以距传感器2m为标准

  • 标准检测型 检测约30cm的动作
  • 微动检测型 检测约20cm的动作

6.高度的耐干扰性。

由于在T05金属部品内内置电路,因此与以往产品相比,实现了2倍以上的耐干扰性能。

●耐干扰性能的比较示例

  不受手机干扰影响的距离
以往产品 1~2m以上
MP运动传感器 1~2cm以上

7.产品系列中又添加了低消耗电流型(平均46μA)

备有将消耗电流抑制在平均46μA(是本公司以往产品的30%以下)型产品。最适用于电池驱动设备。

仅限于数字输出。

8.符合RoHS指令。

返回首页

用途

1.家电电器

空调、电视机、电脑、换气扇、空气清洁器等节能对策。

2.娱乐设备

大型游戏机、主题公园内的自动介绍、节能对策。

3.服务设备

自动售货机、ATM等自动介绍、自动宣传、待机中的节能对策。

4.照明设备

台灯、学习机、室内灯、走廊、楼梯灯等的自动亮起和熄灯等

动作电压 检测性能 使用温度范围 镜头颜色 产品订购编号 包装数量
内箱 外箱
DC3~6V 标准检测型 −20°C〜+60°C AMN31111 50个 1,000个
AMN31112
微动检测型 AMN32111
AMN32112
点检测型 AMN33111
AMN33112
10m检测型 AMN34111
AMN34112
低消耗电流型 DC2.2~3V 标准检测型 −20°C〜+60°C AMN41121
AMN41122
微动检测型 AMN42121
AMN42122
点检测型 AMN43121
AMN43122
10m检测型 AMN44121
AMN44122

返回首页

模拟输出

动作电压 检测性能 使用温度范围 镜头颜色 产品订购编号 包装数量
内箱 外箱
DC4.5~5.5V 标准检测型 −20°C〜+60°C AMN21111 50个 1,000个
AMN21112
微动检测型 AMN22111
AMN22112
点检测型 AMN23111
AMN23112
10m检测型 AMN24111
AMN24112
项目 标准检测型 微动检测型 点检测型 10m检测型 检测对象的条件
检测距离 ※1 最大5m 最大2m 最大5m 最大10m 1.与背景的温度差在(4°C)以上
2.
移动速度 检测性能设置 模拟型/ 数字低消耗电流型
标准检测型、点检测型、10m检测型 0.8~1.2m/s 0.5~1.5m/s
微动检测型 0.5m/s 0.3~1.0m/s
3.检测对象为人体(尺寸700×250mm,但是微动检测型为200× 200mm)

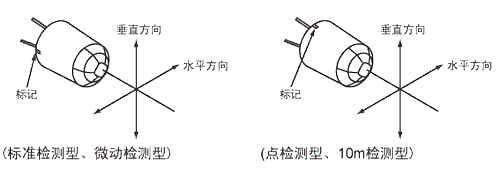

检测范围 水平方向 ※2 100° 91° 38° 110°
垂直方向 ※2 82° 91° 22° 93°
检测区域 ※3 64本 104本 24本 80本
※1 检测距离超过上述背景和检测对象的温度差以及移动速度时,有时也可进行检测,但请在所规定的检测距离内使用。详情请参照检测范围图
※2
※3 关于检测区域请参照检测范围


返回首页

绝对最大额定值(测定条件 环境温度:25℃)(标准检测型、微动检测型、点检测型、10m检测型通用)

项目 絶対最大定格
电源电压 −0.3~7V DC
使用环境温度 −20°C~+60°C(应无结冰、凝露)
保存温度 −20°C~+70°C

返回首页

电气特性(测定条件 环境温度:25℃ 动作电压:5V)(标准检测型、微动检测型、点检测型、10m检测型通用)

1.数字输出

项目 符号 电气特征 ( )内为低消耗电流型 测定条件
动作电压 最小 Vdd 3.0V DC(2.2V DC)

平均
最大 6.0V DC(3.0V DC)
消耗电流(待机时) ※ 平均 Iw 170μA(46μA) Iout=0
最大 300μA(60μA)
输出 (检测时) 電流 最大 Iout 100μA Vout≧Vdd-0.5
電圧 最小 Vout Vdd-0.5 非检测时为开路状态。
最大
接通电源时 电路稳定时间 平均 Twu 7s

最大 30s
检测时的消耗电流是在待机时的消耗电流上加上输出电流的值。

2.模拟输出

项目 符号 电气特征 测定条件
动作电压 最小 Vdd 4.5V DC

最大 5.5V DC
消耗电流 平均 Iw 0.17mA Iout=0
最大 0.3mA
输出电流 最大 Iout 50μA

输出电压 最小 Vout 0V

平均 2.5V
最大 Vdd
输出偏置平均电压 最小 Voff 2.3V 非检测状态下的通常输出电压
平均 2.5V
最大 2.7V
通常干扰 平均 Vn 155mVp-p

最大 300mVp-p
接通电源时 电路稳定时间 最大 Twu 45s

将检测性能设置为与数字输出型相同的情况下,请将输出电压设置为偏置电压(2.5V)±0.45V,即(2.95V)以上和(2.05V)以下。

返回首页

时间图

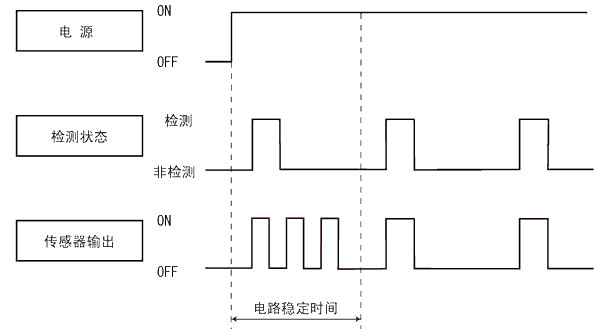

1.数字输出

电路稳定时间:Max.30s 接通电源后,电路稳定时间与传感器的检测状态、非检测状态无关。不代表传感器输出的ON/OFF状态。

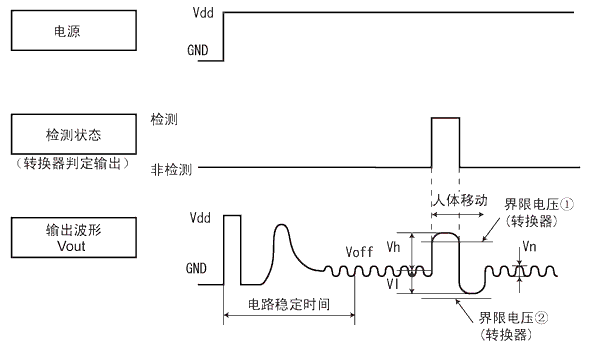

2.模拟输出

电路稳定时间:Max.45s
接通电源后,电路稳定时间与传感器的检测状态、非检测状态无关。不代表传感器输出的ON/OFF状态
