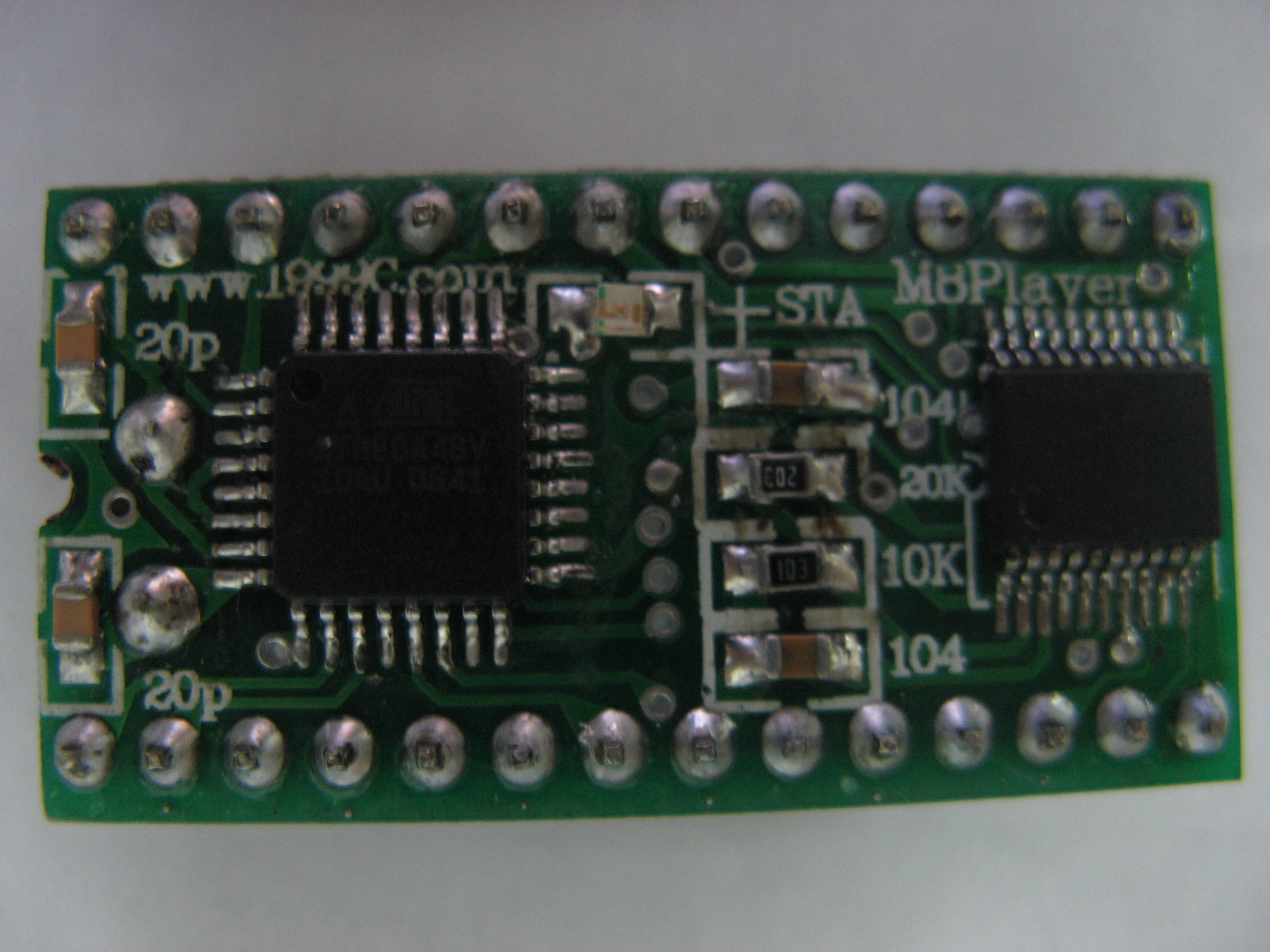

WTV-S1模块 |
|
WTV-S1模块
系统特性
◆ 时间从10秒---1280秒可选
◆ 直推.5W 的喇叭
◆ 采用16 位DAC 播放声音,音质好,MIDI 采用PSG 播放,能播放出多通道高
音质的和弦铃声。
◆ 可轻松组合语音,缩短用户的开发周期以及减少主控单片机软件人员工作量。
◆ 根据用户选定的型号不同,可支持播放16 通道至64 通道MIDI。
◆ 支持播放采样率6KHz 至24KHz 的WAV 语音文档。如配合唯创提供的专业语音
转换工具PMWC 则可播放WAV、MP3、WMA、CDA、OGG 等多种音乐格式文件。
◆ 可支持多种按键方式,以及一线串口、三线串口、并口等控制方式。
◆ 支持USB 在线下载模式以及UART232 脱机下载模式。
◆ 工作电流130mA,芯片休眠状态下静态电流4mA。工作电压3.3V±5%。
◆ 模块采用二层板工艺,实用的直插16PIN 封装,模块尺寸仅为1.87×2.13mm。
◆ 可广泛嵌入应用到玩具、医疗仪器、防盗器、门铃、工控、学习机、家电、
测量仪器等多领域。 |
|
|
|
|
可通过USB口下载语音,支持MP3,WAV,WMA,WMD,SRC 5
种音频格式文件;容量从10秒到1280秒可选;采样率从4.8KHz 至22.5KHz
可选;通过专用软件,连接电脑USB口下载语音;模块内部PWM输出,可直接驱动0.5W/8欧喇叭;尺寸;40mm *
32mm 应用举例: 案例1:儿童学习机
该模块的功能适合做儿童学习机。将儿童要学习的内容整理好。可以是唐诗,宋词,英文单词,小故事之类,装进去后,务必让孩子学会后,再换另外一些资料进去。这样的话,有目标,有进度,每次只学一点点,效果容易看得见。像这样的案子,二次开发只需将必要的几个按键引出去就行了。多余的不用管。
该项款模块耗电极少,适合用二节电池供电。工作电压3V。 案例2:可下载门铃
现在市场上的门铃都是统一的音乐,很难具备自己家的特色。如果门铃音乐可以随时更改,那么特色就显现了。该模块可以通过USB口随意下载歌曲,满足用户特定需要,个性化彰显。该模块的时间从40秒到来50分钟可选。
也适合电池供电。 |
|
|
|
|
1.功能描述 ·17个I/O口供用户使用,可作输出输入,任客户自行定制
·内部带功放,可驱动0.5W/8欧喇叭 ·模块内部语音可重复擦写,可实现现场更改语音
·配套专门的语音编程器和高端软件,使得开发周期缩短,成本减少 应用案例 案例1
共12路信号输入,其中1路为负脉冲信号触发,其余11路为低电平信号触发。接收到相应的触发信号,播放相对应的语音(语音已经录入语音芯片)。有一个停止按键,只要是语音正在播放的时候,按一下停止键,语音马上停止播放。停止播放后,如果是同一个触发信号再次触发,无效。如果是其它的信号触发,有效,播放相应的语音。该模块可直接接0.5W/8欧喇叭,也可以通过AUDIO接外部功放。现在该功能的模块应用在工业场合中,性能可靠。
案例2
该款产品有3路人体感应输入,负脉冲触发。相应地,每一路触发,都有相对应的语音播放(接功放),及对应有一个跑马灯模块亮起来。
现在该产品用于某大企业的各个营业厅内,也取得了客户的满意。 |
|
|
|
|
通过外挂不同容量的serial
flash(M25P10-M25P64),语音长度可分别达到40秒、80秒、170秒、340秒、680秒、1360秒、2720秒,时间最长可达45分钟
Ø 嵌入式应用,配套烧录器,可现场重复擦写,语音内容、控制方式在线下载更改 Ø 支持16至64通道和弦(MIDI) Ø
音质根据需求设定,采样率灵活设定6-24kHz Ø 内置16bits DAC数字/仿真转换器(DAC) Ø PWM和DAC两种语音输出方式
Ø 可任意插入静音,相同的语音可重复调用,且不占用语音空间 Ø
多种工作模式:按键控制模式、按键组合控制模式、并口控制模式、串口控制模式等,可任意设置成其中一种.播放语音时,BUSY脚可根据需要,设定输出高电平或低电平
Ø 内置0.5W喇叭直推线路(Direct-Drive),不需要外加器件,音质与音量比传统"Cout+三极管"更佳,且耗电量更少
Ø 工作电压范围:2.5V至3.5V, 省电模式时耗电 2 uA Ø 该方案既可以提供模块,也可以只提供主控IC,serial
FLASH由用户自行定夺,硬件配置方式灵活 |
|
|
|
|
◆128M/b
FLASH、6KHz采样率的语音,播放时间可达5600秒,语音最高采样率可达32KHz. ◆具备PWM和DAC两种输出模式(见附录)
◆语音可独立存放在不同单元,节省片内资源,实现长时间播放 ◆具有8Ω /0.5W 喇叭直推电路
◆工作电压范围2.5V至3.5V. ◆省电模式时耗电仅2uA.
◆按键、并口、串口控制方式,可灵活配置.按键,串口模式可播放4095段语音,并口模式可播放127段语音
◆配备测试,烧写工具 ◆模块外形尺寸:54mm x 39mm
◆本模块可实现高音质,长时间放音,广泛用于游戏产品,玩具产品,学习用品,工业仪器仪表等领域. |
|
H244Q语音芯片,重点介绍了基于现场可编程门阵列(FPGA)开发设计H244Q语音芯片的实现方法。 关键词:FPGA,Verilog HDL,层次设计方法,直接地址操作
1 引 言 FPGA(现场可编程门阵列)的出现,改变了数字系统设计方法、增强了设计的灵活性,同时,在基于芯片的设计中可以减少芯片数量,缩小系统体积,降低能源消耗,提高系统的性能指标和可靠性,在实时监控方面有广泛的应用。 H244Q语音芯片采用DAST(直接模拟存储技术),直接存储模拟信号,因而减少了失真,提高了录、放音质量,本文所用的H244Q
HF25L200W系列具有抗断电、音质好、使用方便、录放时间长等优点。然而,在产品应用中,大多数系统只利用了H244Q芯片提供的无需地址的工作模式(共有6种),这些操作模式实时性差、地址控制精度不高、操作不灵活。本文从另一个角度论述了基于FPGA的H244Q语音芯片的设计开发。
2 H244Q语音芯片 H244Q语音芯片目前有H244Q系列,本设计采用的是HF25L系列中的H244Q HF25L200W芯片。H244Q
HF25L200W具有10个地址输入端,寻址能力可达1024位,前600个地址用于直接存取语音,地址600~767未使用,地址768~1024为工作模式选择用,因此最多能分600段;设有OVF(溢出)端,便于多个器件级联;单片存储时间为60秒,直接存储模拟语音信号。 H244Q芯片的地址以信息段为基本组成单元,只要在分段录、放音操作前(不少于300ns),给地址A0~A9赋值,录音及放音功能均会从设定的起始地址开始,录音结束由停止键操作决定,芯片内部自动在该段的结束位置插入结束标志(EOM);而放音时芯片遇到EOM标志即自动停止放音。
3 硬件构成及实现方案 利用FPGA的可编程特性实现对H244Q
HF25L200W芯片的直接地址操作,从而实现按地址位录音、放音的功能,提高芯片存储空间的利用率,并能自由选择存储地址;本文选择XILINX(全球最大的可编程器件供应商)的Spartan
XL系列芯片,利用VerilogHDL语言编程设计,采用层次设计方法实现。 Verilog HDL是一种硬件描述语言,用于从算法级、门级到开关级的多种抽象设计层次的数字系统建模。数字系统能够按层次描述,并可在相同描述中显式地进行时序建模。
3.1 设计思路 H244Q
HF25L200W芯片存储时间是60秒,内部有480K字节的EPROM存储单元,划分为600个地址单元,可以算出对于每一个地址单元的存储空间是480K÷600=800字节,对应的录放时间是100ms;同时,H244Q
HF25L200W内部的地址位从0~599对应这600个地址单元,其它地址位则在操作模式或按键模式中使用。可见,芯片内部上下段之间在存储空间上不 连续,但在地址上具有连续性。所以,H244Q芯片内部的地址可采用定时计数器的方法获得,并可采用直接地址法提取此地址段,实现实时控制、自由存储。3.2 系统总体结构设计(顶层设计) 基于FPGA的H244Q
HF25L200W语音芯片的设计开发主要完成两个功能:(1)触发或停止FPGA内部定时计数器计数,并将计数结果存入FPGA的内部存储器中;(2)利用直接地址法,提取用于H244Q芯片录、放音所需地址。 本系统是基于XILINX
FOUNDATION
3.0平台开发的,其框图如图1所示,其中: RECORD模块用于处理录音和停止录音的操作,产生触发或停止定时计数器的信号以及录音时片选信号; TIME模块利用FPGA的内部时钟模块最高频率产生频率为10Hz的信号作为计数器的时钟;为了提高系统的精确性,也可以通过外加时钟的办法实现。 COUNTER模块为定时计数器,它利用周期为100ms的时钟脉冲,根据录音长短算出H244Q芯片地址位,并发送到存储器,其Verilog
HDL语言编程实现如下:
P/R模块产生整个电路录、放音的选择信号;PLAYADDR模块完成放音地址的产生; PLAY模块将在放音时产生一个由高到低的脉冲作为片选信号; ROM10模块完成了存储器的功能,存储10位H244Q芯片地址,并按照PLAYADDR产生的地址直接提取Helios芯片地址,其Verilog
HDL语言编程实现如下: U7模块由P/R模块的输出信号来选择输出。 3.3 系统实现
工作时序如下: 录音:PD低电平,P/R低电平,CE低电平,开始录音,CE变高电平,录音停止。放音:PD低电平,P/R变高电平,给CE一个由高到低的脉冲,开始放音,到第一个EOM处放音停止。放音时,若给CE低电平,则芯片持续放音,直到芯片存储空间末尾。如图2所示(图2为经综合后的时序仿真结果)。
3.4 FPGA的实现 本设计选用XILINX公司FPGA产品S05XLPG84。整个设计采用Verilog HDL语言描述,在XILINXFOUNDATION
3.0平台上完成了系统的仿真、综合、映射、布局。在后仿真结果正确后,通过器件编程(即通过编程电缆将设计下载到实际芯片中)进行系统调试,直至最后实现。 在实践过程中,我们还设计了译码器,将地址码译成LED码,从而通过三个LED显示地址位。可见,实际应用中还可以根据实际需要做进一步的设计开发,满足复杂操作或实时系统应用的要求。
4 产品优点 本文介绍了一种基于FPGA的H244Q语音芯片的设计开发过程,所设计的电路在实际应用中取得很好的效果、能够明确语音段在存储器中的精确地址,了解语音存储器中语音信息的存储情况,且外围电路元件少、体积小、易于再次开发或改进电路。省电只要2颗电池(同等产品要4颗),元器件综合成本低。
(一) H244Q用AB放大输出,只需要2颗电池(而相同音量要用3-4颗电池), 同等产品H244Q(电池比电阻&电容贵),同等音质电池使用寿命接近。
(二) 使用电池少2节,元件成本低,音质好(采样频率可以自选,市场上一般是固定的采样频率),使用寿命长。 (三)
音质清晰,掉电保存,应用于礼品,玩具类。喊话器, 电话报警,语音提示系统等,可分段编程。应用于各行各业,各种产品。 1、H244Q-512K
2、H244Q-1M 3、H244Q-2M 4、H244Q-4M 5、H244Q-8M 6、H244Q-16M 7、H244Q-1M
8、H244Q-32M 9、H244Q-64M 10、H244Q-1G 11、H244Q-2G 12、H244Q-4G 13、H244Q-8G
14、H244Q-16G 欢迎各厂商选用。
新颖语音录放和识别集成电路近80余种,较详细地介绍了它们的工作原理、引脚功能、使用方法、典型应用电路及制作实例,并附录了部分制作所需的元器件数据资料。
第一章 概述 1
第一节 语音合成电路 1
第二节 语音录放集成电路 2
一、动态存储器式语音集成电路 2
二、静态存储器和可改写可编程式语音电路 2
三、单片永久记忆型语音电路 2
四、智能型单片语音录放电路 3
五、采用新型快闪存储器的语音录放电路 3
第三节 语音识别电路 3
第二章 语音录放集成电路常用元件 4
第一节 传声器 4
第二节 发音器件 5
一、扬声器 5
二、压电陶瓷片 7
三、耳机 7
第三节 开关 9
一、钮子开关 9
二、按钮开关 9
三、直键开关 9
四、轻触式按键开关 10
第四节 发光二级管 10
第五节 集成功率放大器LM386 13
一、LM386集成功率放大器的性能 13
二、LM386集成功率放大器的特征 13
三、LM386的典型应用电路 13
第三章 单片语音录放集成电路 14
第一节 ISD1000、ISD1100、ISD2500系列单片语音录放集成电路 14
一、工作原理 14
二、引脚功能 16
三、典型应用电路 20
四、外部元件的选用 27
五、印制线路的设计实例 30
第二节 ISD1400系列单片语音录放集成电路 30
一、管脚功能 31
二、操作模式 32
三、典型应用电路 32
第三节 SR系列单片永久语音录放集成电路 34
一、SR9A 34
二、SR9G26 38
第四节 QX-R42单片永久语音录放集成电路 41
一、引脚功能与主要特性 41
二、典型应用电路 41
第五节 SR9K30单片永久记忆型语音录放集成电路 42
一、管脚分布及说明 42
二、技术特征 43
三、典型应用电路 43
四、语音跟读机 43
第六节 SR9F26单片永久记忆型语音录放集成电路 44
一、特性 44
二、功能简介 44
三、引脚与引脚功能 45
四、录放形式 46
五、典型应用电路 46
第七节 HY410/HY420语音录放集成电路 48
一、内电路结构框图 48
二、引脚与引脚功能 48
三、电气性能与特点 49
四、典型应用电路 49
第八节 ISD33000系列语音录放集成电路 51
一、内部电路 51
二、引脚与主要引脚功能 51
三、典型应用电路 52
第四章 即录即放语音录放电路 54
第一节 T6668型语音录放电路 54
一、T6668的内部框图及管脚排列 54
二、管脚功能 55
三、工作过程 57
四、典型应用电路 57
第二节LH—250型语音录放电路 59
一、LH250引脚功能 60
二、4164动态随机存取存储器 61
三、典型应用电路 62
第三节 VIV001B型语音集成电路 64
一、特性 64
二、引脚功能 64
三、典型应用电路 66
四、应用举例 67
第四节 ST8713型“跟我说”语音集成电路 69
第五节 HT8656智慧型即录即放电路 70
第六节 UM5101型语音集成电路 71
一、工作原理 72
二、引脚功能 72
三、工作模式 73
四、典型应用电路 74
五、功能扩展 76
六、使用注意事项 77
第七节 UM93520系列语音集成电路 77
一、特性 78
二、引脚 78
三、典型应用电路 78
第八节 SR360语音录放集成电路 79
一、特性 79
二、功能简介 80
三、引脚功能 80
四、人工控制 82
五、CPU控制 83
六、典型应用电路 87
第五章 可编程语音录放电路 90
第一节 HY061和HY121语音集成电路 90
一、管脚与功能 90
二、主要电性能 90
三、典型应用电路 92
四、使用注意事项 92
第二节 A5024编程语音集成电路 93
一、性能 93
二、典型应用电路 94
第三节 SR4812一次性编程语音集成电路 94
一、特性 95
二、内部框图 95
三、参数 95
四、引脚与功能 96
五、典型应用 96
第四节 SR460外存储可扩展的语音集成电路 97
一、性能 97
二、管脚与功能 97
三、典型应用电路 98
四、技术参数 100
第五节 TC8830AF录放语音集成电路 101
一、引脚与功能 101
二、特性 101
三、典型应用电路 101
第六节 UM5100录放语音集成电路 103
一、引脚与功能 104
二、电路特点 104
三、典型应用电路 104
第七节 UM5506录放语音集成电路 104
一、功能 105
二、电参数 105
三、典型应用电路 105
第八节 UM93510系列录放语音集成电路 106
一、特性 106
二、引脚排列 107
三、引脚功能 107
四、工作原理简介107
五、典型应用电路 109
第九节 SR4013录放语音集成电路 111
一、特性 111
二、引脚 112
三、典型应用电路 112
四、语音烧录固化方法 112
第十节 SR4412录放语音集成电路 113
一、特性 113
二、SR4412内部电路功能框图 113
三、引脚及引脚功能 113
四、典型应用电路 114
第六章 变调及外置快闪存储器语音录放电路 115
第一节TM0071A系列变调语音录放电路 115
一、外形与内部结构框图 115
二、技术参数 115
三、引脚功能 116
四、应用电路实例 116
第二节 T8950变调集成电路 118
一、T8950电路功能 118
二、引脚及引脚功能 119
三、主要电参数 119
四、典型应用电路 119
第三节 SH61变调电子鹦鹉集成电路 120
第四节 外置快闪存储器语音录放电路 122
一、W5701语音电路的性能与结构 122
二、W5701语音电路的典型应用电路 122
三、W5701语音装置的操作 123
第七章 录放电路成品板 125
第一节 HFC-L系列录放语音电路成品板 125
一、HFC-L1、HFC-L3永久记忆型录放语音电路 125
二、HFC-L4录放变音电路 126
三、HFC-L5带音乐的录放语音集成电路 127
第二节 SR460录放语音电路成品板 129
一、SR460A型成品板 129
二、SR460B型录放音板 130
第三节 SR6004高级玩具用语音电路成品板 131
一、SR6004的特点 131
二、SR6004成品板的电路原理 131
三、SR6004成品板的操作方法 132
第四节 SR616可录放语言贺卡 132
第五节 SR16A型语音电路成品板133
第六节 QX-RPT语言复读电路板 134
一、复读跟踪原理 134
二、QX-RPT1电路结构 134
三、QX-RPT1成品板及其引脚 134
四、QX-RPT1功能 134
五、手动控制 135
第七节 WG01型声控智能录放电路板 135
第八节 QX系列录放语音成品板 135
一、主要技术参数 136
二、介绍数种主要成品板 136
第九节 SR9G26系列录放音成品板 138
一、SR9G26R 录放音成品板 138
二、SR9G26GB录放音成品板 139
三、SR9G26RX录放音成品板 139
第十节 SR9A120二分钟录放语音成品板 140
一、SR9A120的引脚 141
二、SR9A120成品板电路原理 141
三、SR9A120—A简易型可分段放音成品板 141
四、SR9A120—B型含微机接口及10W功放板 142
第十一节 T6668成品板 142
第八章 语音识别电路 144
第一节 T6658A型语音识别电路 144
一、T6658A的特性 145
二、T6658A内部电路系统 145
三、T6658A原理 146
四、T6658A的引脚及参数 146
五、基本控制与操作指令 149
六、话筒与线路输入 151
七、典型应用电路 151
第二节 TSG410型语音识别电路 154
一、TSG410的特性 154
二、TSG410引脚及其功能 155
三、TSG410语音识别原理 155
四、TSG410人工控制典型应用电路 158
五、TSG410CPU控制典型应用电路 159
六、TSG410人工控制时的接口电路 159
第三节 TSG110语音识别电路 161
一、TSG110内部电路功能框图 161
二、TSG110特性 161
三、引脚功能 161
四、主要电参数 163
五、工作原理 163
六、典型应用 165
第九章 趣味语音电路制作实例 168
1哄睡婴儿摇篮 168
2语音报度体温计 170
3新颖的留言机 172
4玩具回音熊 173
5语音呼救器 174
6正腰提醒器 175
7仓储堆垛语言卡 176
8自动叫卖器 178
9跟读器 179
10展品解说器 180
11蒸汽锅炉语音报警控制台 182
12新颖语音客房门铃 184
13汽车加油站油品告知器 186
14汽车加油站安全提醒器 187
15配电屏语音告知电路 189
16电子鹦鹉 193
17幼童“黑匣子” 193
18语音数字万用表 194
19婴儿注意力训练器 196
20语言学习机 197
21能说会唱的清洁箱 199
22多功能语音装置 202
23自动应答式录音电话 204
24语音路牌 205
25电子语音模特儿 207
附录 209
附录一 双面接触集成电路插座 209
附录二 236mm直径接头 210
附录三 按钮式轻触开关 211
附录四 KD4、KD5、KCD1、KCD2B、KCD2A方形开关 212
附录五 KCD2C、KCD3、KN32、KN61、KN615、KN62、KN625开关 213
附录六 KN61—1、KN61—2、KN62—1、KN62—2、KN21—1、KN21—2、KN21—3、KB32钮子开关 214
附录七 KS32、KC32A、KC32B、KC32B1、KC32C、KC32D开关 215
附录八 KAY、KNY、KNB1、KSX—16、KSN—1开关 216
附录九 KD2、KD3—1、KD3—2、KD3—3带灯按钮 218
附录十 KW17、KWC—1微动开关及XDX、DF1—1系列指示灯 219
附录十一 DF2、DGR—1~3指示灯及BF、BLX熔断器座 221
附录十二 整流二极管1N4000系列 223
附录十三 整流二极管1N5300系列 222
附录十四 1N5400系列整流二极管 224
附录十五 6A00系列整流二极管 224
附录十六 三极管9012~9018、8050、8550 225
附录十七 金属玻璃封装光敏电阻器 226
附录十八 JZC—7F(4099)超小型中功率继电器 227
附录十九 JRXB—1小型直流电磁继电器 228
附录二十 JQX—10F小型大功率继电器 230
附录二十一 玻璃水银导电开关 232
SSTKJ实业专业提供各种语音芯片Aplus、ISD、PM50、音乐、玩具IC、开发生产各种语音应用系统,代客户电台录音,义隆单片机EMC、语音录放板、实验板、功放板、语音编程拷贝机、语音分段录放板、单段语音板、语音识别板等开发工具,时间长度1秒至16分钟不等。语音掩膜,时间可由1秒到几百秒钟。
语音芯片主要应用于家电、防盗、通信、汽车侦测器、工业产品、医疗、美容器材及警报,
绒毛玩具、精美礼品、精美广告赠品、益智玩具、圣诞及节日礼品玩具、圣诞树、圣诞鱼、有声语音闹钟、手表IC、语音及音乐合成IC、电子卡片、家电、电子有声读物、教学工具、电子琴、电子语音盒、电子卡拉OK等产品。公司拥有丰富经验的工程师和技术人员,我们将以丰富的设计生产经验为客户提供优质的产品,以良好的服务,合理的价格为各界朋友提供满意的服务。
电台专业录音 |
专业电台(广州、深圳电台)录音,提供专业的录音棚、播音员、录音师、调音台。用户只需提供文字、要求。 |
语音编程 |
用户提供穆家?磁带、CD、WAV声音文件、MP3、影碟、商业软件、声响实物),转入电脑中编辑制作,分段录入、编程到语音芯片 |
ISD语音芯片拷贝 |
用户提供ISD语音源片(全系列均可)或者是其它语音芯片音源,为之批量拷贝,保证所有地址精确一致,交货迅速,保证质量。 |
Aplus语音芯片拷贝 |
用户提供语音文件或语音母片,批量烧录拷贝API8108a、aP89010、aP89021、aP89042、aP89085、aP89170、aP89341、aP8910a
、aP8921a 、aP8942a保证完全一致,交货迅速,保证质量。 |
语音掩膜 |
大批量生产价格可以做到非常低廉,音质也可以做到比较好,语音长度可由1秒到几百秒钟。 |
|
