ATF-730C微波感应器说明 ■基本特性 本器件内集成微波传感器、微波模拟放大器、频率过滤电路、微波电源管理、数据微处理、控制输出口、灵敏度调节等,所选电子元器件及软硬件配套设计方案实现了低功耗、高可靠性、长寿命及友好易用的输出端口,其中较小的功耗大大地降低了对电源的要求。

> 更多内容

高品质 MC420 多普勒微波传感器

•直流5V低功耗,或用频率为2K占空比为2%的5V间歇供电功耗更低;

•工作频率为10.525GHz,低穿透性因而保证低误报率;

> 更多内容



防盗双鉴探头专用微波模块MC420S

我公司免费提供微波传感专业技术支持及完整的防盗智能双鉴探头方案

> 更多内容

探测器专用微波传感器

MC420SD具有超强的抗电磁干扰能力,因而在生产过程有较强的防静电特性,工作期间的稳定性表现非常良好

> 更多内容

媒体广告机专用微波控制器

ATF-730C采用高性能的微波传感器模块,其传感器的频率为10.525GHz,工作极为可靠,感应范围容易控制,避免了低频微波如2.4GHz、5.8GHz等频段的微波场强波束覆盖不均造成的感应距离不稳定等弊端。

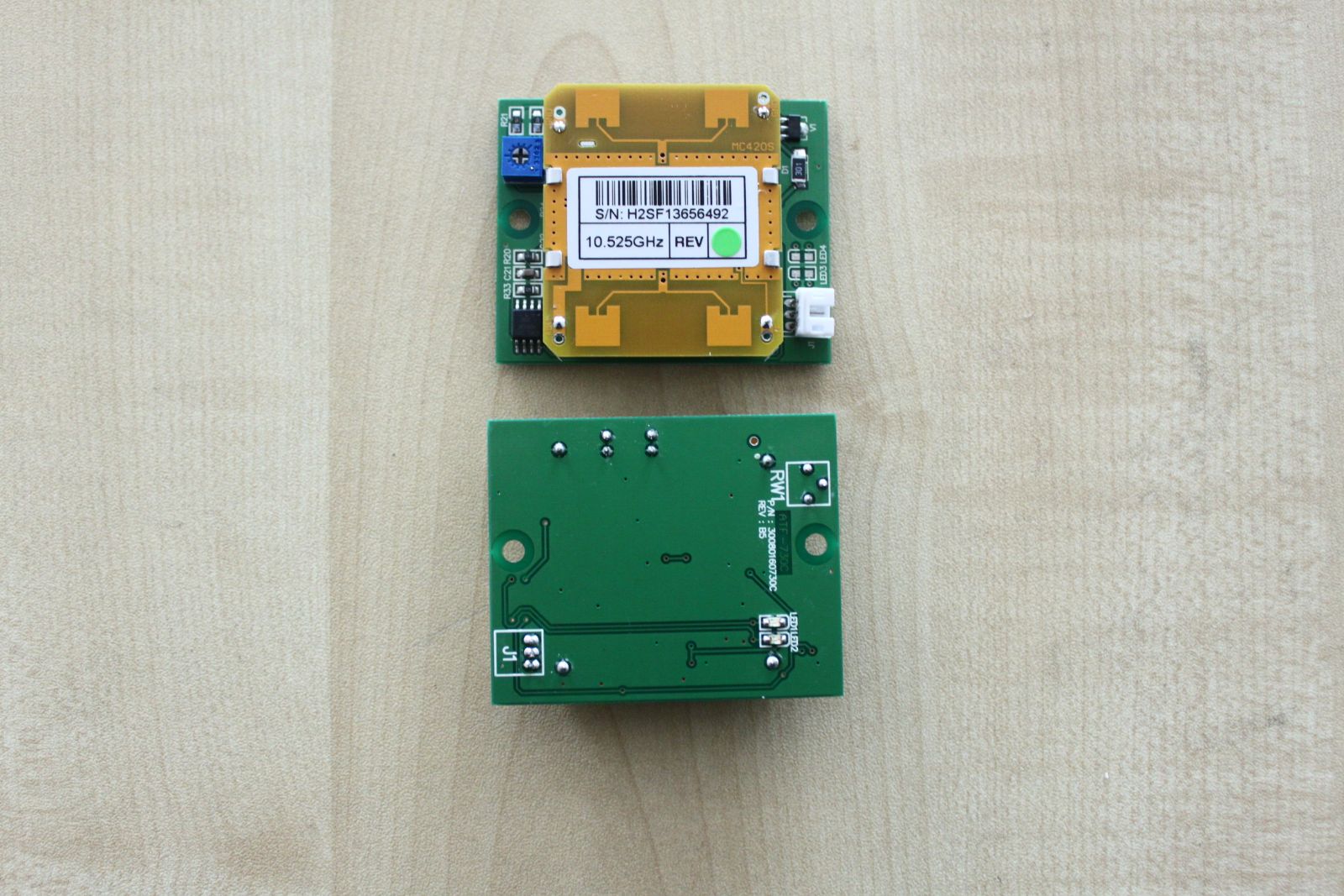

ATF-730C微波感应器说明



基本特性

本器件内集成微波传感器、微波模拟放大器、频率过滤电路、微波电源管理、数据微处理、控制输出口、灵敏度调节等,所选电子元器件及软硬件配套设计方案实现了低功耗、高可靠性、长寿命及友好易用的输出端口,其中较小的功耗大大地降低了对电源的要求。

内置单片机可根据微波信号特征判断周边环境及微波的接收效率等数据,使用这些数据进行特有的模糊逻辑判断技术来调整微波工作间歇比例,从而实现系统一直运行在低功耗、高可靠性的最佳平衡点上。对微波信号的处理上,软件程序有工频干扰过滤、瞬态干扰过滤等功能。

ATF-730C采用高性能的微波传感器模块,其传感器的频率为10.525GHz,工作极为可靠,感应范围容易控制,避免了低频微波如2.4GHz5.8GHz等频段的微波场强波束覆盖不均造成的感应距离不稳定等弊端。

ATF-730C微波传感器部件的平均寿命为24小时连续工作可达8年以上。

感应距离调节

感应器右上角的蓝黄色的电位器为感应距离调节旋钮, 顺时针旋转感应距离变远,反之变近。

感应范围

   通过旋转距离调节旋钮,可在1.510 之间作线性调节,其有效距离会根据环境、被测人体大小、动作特征、行走方向等有所不同。

状态指示

待机状态时,绿灯亮,输出3V高电平。报警状态时,绿灯灭,红灯亮,输出0.6V低电平。





端口

J1-1

电源

J1-2

控制输出端3.3V

J1-3

电源正极

电源

电源电压

9 12V DC

消耗电流

小于15mA

角度

纵向

60°-90°

横向

110°-150°

温度



-1065

距离

常规

7m以内可调

尺寸

标准



47×58(mm)

高品质 MC420 多普勒微波传感器




 •直流5V低功耗,或用频率为2K占空比为2%的5V间歇供电功耗更低;
 •工作频率为10.525GHz,低穿透性因而保证低误报率;
 •周围环境:不受热、嗓音、湿度、气流、尘埃等影响,适合恶劣环境;
 •强抗干扰,灵敏度高且性能极为稳定;
 •性价比极高的低成本移动检测器;
 •宽范围:探测范围可达18米或更远;
 •我公司可提供后级驱动电路模块及应用方案;
 •提供星级售后服务:
   a、免费提供相关技术支持(多普勒类专业级技术);
   b、可根据客户的特殊需求定制微波传感模块及开发多普勒相关的完整应用产 品,如防盗双鉴探头、自动门感应器、自动灯控制器等;
   c、如产品有功能性质量问题三个月内可全额退货或换新,两年免费保修。



   我公司免费提供微波传感专业技术支持完整应用方案

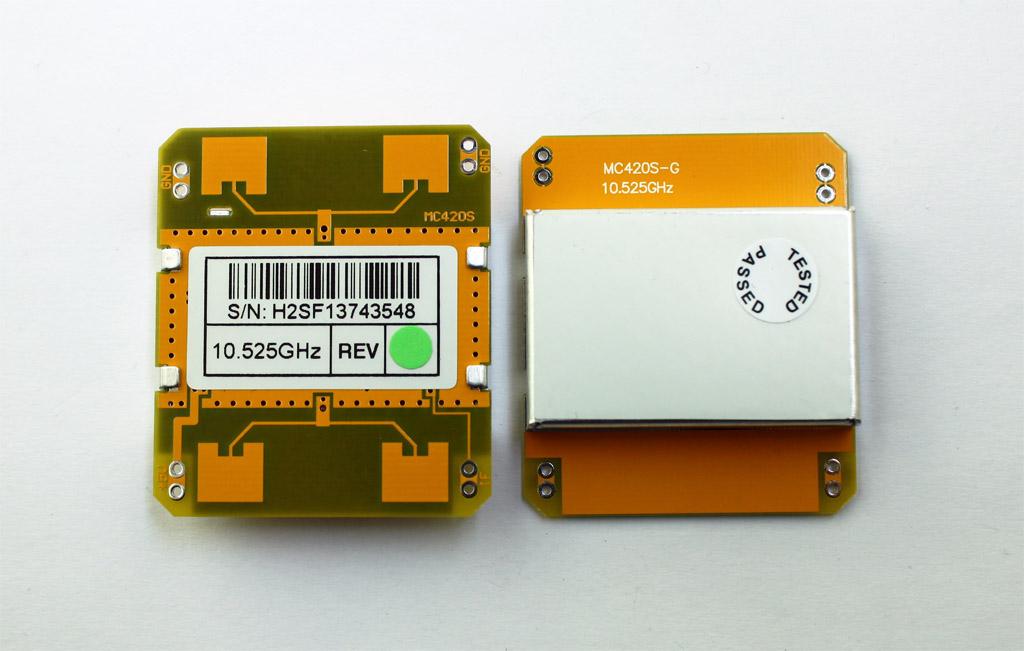

防盗双鉴探头专用微波模块MC420S




》我公司免费提供微波传感专业技术支持完整的防盗智能双鉴探头方案
》我们在微波移动传感应用方面有着13年的经验积累,因而保证我们提供的产品方案的先进性
技术成本投入低:从产品市场定位、产品方案及后期升级、生产成本控制、生产车间技术人员

  的培训等我们可以提供长期稳定的一系列低费用服务;




我公司提供的多普勒微波移动探测传感模块有如下特点:
》工作频率为10.525GHz,低穿透性因而保证低误报率;
》宽范围:探测范围可达18米或更远;
》不受热、嗓音、湿度、气流、尘埃等影响,适合恶劣环境;
》性价比极高的低成本移动检测器;
》强抗干扰,灵敏度高且性能极为稳定;
》外观精美适合高档移动双鉴探头的生产配套;
》提供星级售后服务。

探测器专用微波传感器




MC420SD技术参数

发射:

发射频率 10.525 GHz

频率设置误差精度 5 MHz

输出功率(最小) 13dBm EIRP

工作电压 5V±0.25V

工作电流DC 5V(CW) 32mA max.

启动时间 3μSec 噪音 5 μVrms

谐波发射 <-10dBm 脉冲工作模式

平均电流 (频率2K,发射占空比2%) 1.8mA typ.

接收:

灵敏度(10dB S/N ratio)3Hz至80Hz

带宽 -86dBm 3Hz至80Hz

带宽杂波 8uV

增益 8dBi

垂直面3dB

波束宽度 42度

水平面 3dB

波束宽度 92度

其他: MC420SD具有超强的抗电磁干扰能力,因而在生产过程有较强的防静电特性,工作期间的稳定性表现非常良好,工作寿命长等特点。 微波传感器在探测器中的应用说明 单红外探测器的应用趋势:由于红外线感应器易受温度等外界因素影响而降低它的灵敏度,菲涅耳透镜也易老化,减少探测器的寿命,所以单红外探测器正慢慢被红外加微波的双鉴探测器所取代。

双鉴探测器对微波传感器的要求:我们知道,微波是频率在3000MHZ--300GHZ范围内极高频的电磁波,波长在1m--1mm之间。波的频率与波长成反比,频率越高,波长越短;频率越低,波长越长,越具有穿透性。作为探测器来说,即所谓微波外泻,会产生探测器的误动作。所以2。4G,3.4G,6.8G的微波传感器均不适合双鉴探测器使用。只有频率达到10.525G以上频率的微波传感器才能很好地避免微波外泻而引起的误动作。 提高微波频率有利于探测缓慢移动的目标:由多谱勒效应得知,固定安装的探测器发射固定频率的微波,遇到静止物体,反射频率并不会改变;当遇到运动物体时,反射频率会发生多谱勒频移。频率的改变类似相对速度的计算。

计算方式如下: 探测器在发射微波信号的同时也接受发射的微波信号,并将两者相混差频产生一个新的低频信号,称多谱勒信号,其频率称多谱勒频率,是发射频率和反射频率之差。 多谱勒频率=/发射频率/-反射频率/ 探测器检测到多谱勒信号则判定移动目标的存在。 所以探测器使用的微波传感器的频率越高,灵敏度就越高,就能大大减少漏报。
