Freescale全系列传感器 HONEYWELL全系传感器 美国SMI压力传感器
GE Nova压力传感器 MSI全系列压力传感器/变送器 气压传感器
医用压力传感器 压力芯体 压力芯片
四单位胎压计IC
* 工作电压:2.4V-5.2V,低电压检测
* LCD背光,LED照明
* 测量范围:5--150PSI
* 准确度:5--100PSI±1PSI;101-150PSI±2PSI
* 解析度:0.1PSI,0.01Bar,1KPa,0.01Kg/c
编号: STMS6691
三单位胎压计IC
* 工作电压:2.4V-5.5V,低电压检测
* 测量范围:2--299PSI,0.1--20BAR,10-2000KPA
* 三单位选择:Psi,Bar,Kpa
编号: STMS6692
压力传感器
* 测量范围:最高可测量1200PSI
* 可配合各种MCU
编号: STPS51
手握心率
* 工作电压:2.4V-5V
* 高\低电位控制选择
* 手握信号识别
* 可配合各种MCU
编号: STSH601
红外心率
* 工作电压:2.4V-5V
* 高\低电位控制选择
* 耳夹信号或感应信号(配红外发射接收管)
* 可配合各种MCU
编号: SH602



 产品展示
点击放大
在线订购


 产品介绍

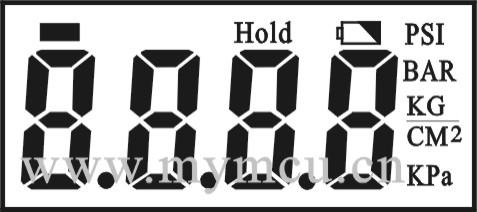

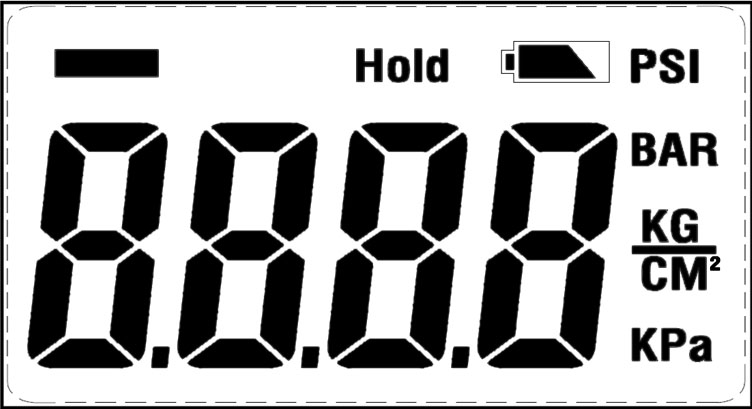

产品名称: 数字胎压计IC 产品型号: MS6691
产地: TAIWAN 付款方式:
质量:  供货能力:
描述:
1. 測量範圍5~150 PSI。 2. 準確度 5~100 PSI ±1 PSI;101~150 ± 2 PSI。 3. 解析度0.1 PSI,0.01 Bar,1 kPa,0.01Kg/cm2。 4. LCD背光,可夜視。 5. LED照明,夜間掃描找氣孔。 6. 連續量壓模式或保持最大量壓模式。 7. 可記憶設定壓力,自動打氣。 8. 電池低電壓檢測。 9. 單位選擇:Psi/Bar/Kpa/Kg-cm2 。 10. 可設定閒置時間關機或手動關機。 11. 工作電壓2.4v~5.2V。

商运达公司,是一家专业设计开发、生产和销售家庭实用电子、汽车电子、电子模块、教学器材套件等系列产品的多元化企业。本公司一直致力于高科技产品的自主开发、生产和销售。有高低温老化车间、屏蔽间、干扰室等工业级产品生产配套设施。产品可以经受实际使用的各类复杂环境的考验,我们只做好用的产品!能够在任何情况下为您提供高质量、低价位的产品。商运达公司一直认为:“优质的产品是开发和生产出来的,而不是检出来的。”目前,我公司已成为国内外多家品牌公司的合作伙伴。
●家庭实用电子:智能洁具(感应冲水器、小便感应冲水器、蹲厕感应冲水器、医用感应洗手器、感应水龙头、自动干手机控制器)、电话远程遥控器、智能灯光控制器、换气扇自动控制器、红外幕帘探测器、烟雾探测器、无线遥控器、无线耳机系列产品、无线遥控开关、电子防丢器(丢不了、失不了);
●汽车电子系列:车载MP3发射器(车载MP3音频发射器、车载MP3立体声发射器、车载MP3无线发射器、锁相环FM调频发射器、车载MP3音频转换器、MP3音频转换器)汽车倒车雷达、便携胎压计、车载逆变电源;
●电子模块系列:电子秤组件(人体电子秤模块、电子秤专用IC、电子称重模块)、智能洁具组件(感应洁具配件、感应冲水器控制板、感应水龙头套件、自动水龙头配件)、电动玩具配件(玩具遥控电路板、电子玩具控制电路)、无线收发模块、电动自行车配件(电机控制板)、安防配件、LED万年历芯片、LED电子钟芯片、无线音频模块(FM发射模块、立体声发射模块、调频发射模块、无线发射模块、FM发射机前级模块)、数字电压表、数字电流表;
●教学器材套件:...;
●其他系列产品:立体声调频发射机、数字直流电源(可调电源、实验电源、数显直流电源)...;
●OEM/ODM合作:为了合理的利用商运达公司资源(技术、硬件设施),公司对外从事射频(RF)和单片机应用及嵌入式系统研发,以提供客户模组化产品(OEM)或设计方案(ODM)。产品覆盖无线视听设备、教学器材、汽车电子、医疗监护、水利监控、电力监控、交通监控、数据采集、环境监测、智能家居、无线遥控玩具、电子衡器、安防监控等多个领域。在您没有生产设备等任何不愿意自己开发生产的情况下,商运达公司在最短的时间给您提供最完善的技术支持,缩短产品的开发周期,降低开发以及生产成本,使您的产品更具有竞争力。商运达技术,与您同步!

我们供压力计芯片,胎压计芯片 压力计IC,胎压计IC, 传感器,模组
数字式胎压计芯片,压力计芯片说明
1:使用CMOS传感器,准确度高
2:数字显示,可读性强
3:单位可变换,适用于不同地区,方便销售
4:测量范围 3-150PSI
5:准确度 3-100PSI +-1PSI 101-150PSI +-2PSI
6:解析度 0.1PSI / 0.01BAR /1KPA/0.01KG/CM*CM
7:LCD背光,晚上可见
8:LED照明,晚上方但寻找气孔位置
9:连续测压模式或保持最大量压模式
10:可记忆设定压力,自动打气
11:电池低电压检测
12:单位:PSI/BAR/KPA/KG-CM*CM
13:工作电压:2.4V-5.2V


SQPS-A100系列胎压传感器芯片
放大图片放大图片
【名称型号】 SQPS-A100系列胎压传感器芯片
〖测量范围〗 0~100Kpa~200KPa~700KPa
【精度等级】 小于0.5%FS
〖输出信号〗 100±40mv
【供电电压】 特色产品
〖防爆等级〗 见详细资料
点击【289】次
  产品说明
SQPS-A100系列绝压传感器芯片

产品简介
该汽车压力传感器用力敏芯片系采用硅微机械加工技术制造,压阻原理。本系列为绝对压力敏感芯片,采用各向异性腐蚀技术和硅硅直接键合技术在硅片内部形成一个长期稳定的真空基准压力参考腔,在表面硅膜上用集成技术制作成惠斯顿应变检测全桥,从而在受力时输出与压力成线性关系的电压信号。
一、产品应用领域
 a:车载轮胎压力监测系统(TPMS产品);携带式胎压计、大气压力计。
 b:悬挂、刹车、冷媒、进气歧管压力等汽车压力传感器。
 c:空气动力学用微型绝压传感器及通用绝压传感器。
 d:压力OEM元件制造。
二、产品特点:
 a: 固态元件,三维集成MEMS工艺制造,可靠性高。
b: 无应力设计与制造,严格自补偿浓度控制,稳定性好。
 c:微型尺寸1mm×1mm×0.5mm,单元成本竞争力强。
 d:使用方便,适合于任何陶瓷、PCD板、TO-8、塑胶微电子封装。
三、产品量程及供电
  视不同用途标准量程为0~100KPa、200 KPa、700 KPa、1500 KPa、3500 KPa,亦可接受非标量程订单。
  推荐采用1mA恒流供电,亦可采用5VDC恒压供电,建议供电电流不超过3mA
四、性能指标表:
性能指标
单位

备注
标准压力量程
KPa
100、200、700、1500、3500

最大过载能力
%FS
300

输入输出阻抗
5±2

零位输出
mV
0±40
1
满量程输出
mV
100±40
1
线性度
±%FS
≤±0.5
2
迟滞、重复性
%FS
≤±0.1

未补偿零位温漂
×10-4/℃.FS
≤±8
3
恒流供电灵敏度温漂
×10-4/℃.FS
≤±5
3
恒压供电灵敏度温漂
×10-4/℃.FS
≤-23
3
工作温度范围
-40~125



备注:1、5VDC恒压或1mA恒流供电下测得。
2、国家计量法规规定的最佳工作直线。
3、工作温区范围内任一个百度温区。
4、如无特别声明,测试环境条件均为25℃、5VDC、65%RH。

五、产品示意图如下:

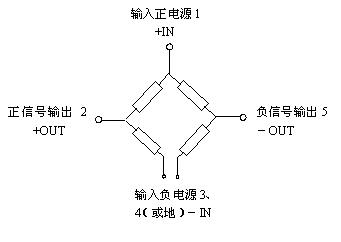

图(1)为封装接线应用示意图:

左上角压焊点2为输出正信号端
右上角压焊点1为输入正电源端
右下角压焊点5为输出负信号端
左下角压焊点3和正下方压焊点4为输入负电源(或地)端,此处电桥开环是为了方便用户接入传感器零位调整元件(电阻或电位器)。

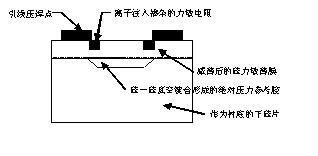

图2为芯片结构示意图
俯视单元芯片尺寸:1mm×1mm。
横切芯片硅厚度:0.5~0.6mm。

图(3)为电路连接图


SST2401A 下载详细资料


·西历年,月,日及星期显示
·可选择12/24小时制显示方式
·闹铃功能
·跑步表LAP功能
·4个倒计时功能
·UV指示功能
·工作电压3.0V


SST2400A 下载详细资料


·UV指示功能
·工作电压3.0V


SST9001A 下载详细资料


·测量范围5~150 PSI
·准确度 5~100PSI±1PSI
·分辨率 0.1PSI,0.01Bar,1kPa,0.01Kg/cm2
·LCD背光,可夜视
·LED照明,夜间扫描找气孔
·可记忆设定压力,自动打气
·单位选择:Psi/Bar/Kpa/Kg-cm2
·工作电压2.4v~5.2V


SST5513 下载详细资料


数独(日语:数独 )是一种源自18世纪末的瑞士,后在美国发展、并在日本得以发扬光大的数学智力拼图游戏。拼图是九宫格(即3格宽×3格高)的正方形状,每一格又细分为一个九宫格。在每一个小九宫格中,分别填上1至9的数字,让整个大九宫格每一列、每一行的数字都不重复。 数独的玩法逻辑简单,数字排列方式千变万化。不少教育者认为数独是锻炼脑筋的好方法。


如何选择汽车胎压监测系统使用的各种MEMS传感器

在汽车的高速行驶过程中,轮胎故障是所有驾驶者最为担心和最难预防的,也是突发性交通事故发生的重要原因。据统计,在高速公路上发生的交通事故有70%~80%是由于爆胎引起的。怎样防止爆胎已成为安全驾驶的一个重要课题。TPMS是目前科学防爆和预警的有效手段之一。



TPMS是汽车轮胎压力实时监视系统“Tire Pressure Monitoring System”的英文缩写,主要用于在汽车行驶时实时的对轮胎气压进行自动监测,对轮胎漏气和低气压进行报警,以保障行车安全,是驾车者、乘车人的生命安全保障预警系统。TPMS已经成为中国汽车电子产业的研发热点,在今后的五年里全球预计会有7亿1百万只轮胎需要安装胎压监测传感器。美国法律要求从20078月起在美国销售的所有乘用车和轻型卡车必须安装胎压监测系统,欧洲也颁布了相应的法规。中国是汽车消费大国,相信不久将来政府也会制定类似法规。TPMS的需求使一个新兴产业正在兴起。



  TPMS系统主要有二个部分组成:安装在汽车轮胎上的远程轮胎压力监测模块和安装在汽车驾驶台上的中央监视器(LCD/LED显示器)。直接安装在每个轮胎里测量轮胎压力和温度传感器,将测量得到的信号调制后通过高频无线电波(RF)发射出去。一辆轿车或面包车TPMS系统有4个或5(包括备用胎)TPMS监测模块,一辆卡车有8~36TPMS监测模块。中央监视器接收TPMS监测模块发射的信号,将各个轮胎的压力和温度数据显示在屏幕上,供驾驶者参考。如果轮胎的压力或温度出现异常,中央监视器根据异常情况,发出报警信号,提醒驾驶者采取必要的措施。



  轮胎压力监测模块由五个部分组成:1. 具有压力、温度、加速度、电压检测和后信号处理ASIC芯片组合的智能传感器MCM2. 8-16位单片机(MCU)3. RF射频发射芯片。4. 锂亚电池。5. 天线。外壳选用高强度ABS塑料。所有器件、材料都要满足-40~+125℃的使用温度范围



  轮胎压力监测模块是安装在轮胎上的轮胎压力、温度实时监测和数据发送系统装置,它的内部结构如图所示。轮胎压力监测模块做成的TPMS发射器分成车胎内内置和车胎外外置两种。





  TPMS智能传感器是整合了硅显微机械加工(MEMS)技术制作的压力传感器、温度传感器、加速度计、电池电压检测、内部时钟和一个包含模数转换器(ADC)、取样/保持(S/H)SPI口、校准(Calibration)、数据管理(Data)ID码的数字信号处理ASIC单元或MCUSoC,模块具有掩膜可编程性,即可以利用客户专用软件进行配置。它是由MEMS传感器和ASIC/MCU电路二块芯片,用集成电路工艺做在一个封装里的。智能传感器是一个MCM模块,它将压力/温度、加速度和MCU集成在一起;为了便于TPMS接收器的识别,每个压力传感器都具有16-32位独特的ID码。



  TPMS使用的传感器十分细小轻巧、功能要求高,因此只能用MEMS技术来设计、制造。目前TPMS使用的MEMS传感器主要有二大类,即硅压阻式传感器,如GE NovaSensorNPX1NPX2Infineon SensoNorSP12SP30SP35;和硅集成电容式传感器,如FreescaleMPXY8020MPXY8040MPXY8300系列。NPXSP30SP35MPXY8300系列的智能传感器都包含了压力传感器和加速度计,压力传感器主要用来测量轮胎的压力变化,加速度传感器利用其质量块对运动的敏感性,实现汽车移动实时开机,进入系统自检、自动唤醒,汽车高速行驶时按运动速度自动智能确定检测时间周期,用软件设定安全期、敏感期和危险期,以逐渐缩短巡回检测周期和提高预警能力、节省电能等功能。

TG108硅压传感器芯片


应用:1汽车轮胎压力监测  2发动机控制  3大气压力测量  4空压表  5手执压力计

特色:①固态、MEMS技术、高可靠性 ②低成本、小尺寸  ③标准压力范围:0-100KPa; 0-700KPa

④非线性  < 0.20%FSO  ⑤硅/硅键合芯片,稳定性好

描述:南方泰科公司可提供小型压阻压力传感器芯片,其尺寸为1x1mm2。当用3VDC供电时,传感器产生毫伏输出电压,正比于输入压力。压力传感器芯片为绝压模式。

硅压力传感器芯片技术指标:除非特别指出,所有参数在5V供电及室温下测得。





最小值

典型值

最大值

单位

备注

激励电压





5.0



V



激励电流





1



mA



满量程输(FS)

700KPa

90

100

110

mV



零位输出



0



25

mV

注1

满度温度系数



-24

-19

-15.5

%FS/100℃

恒压供电

零位温度系数



-7



+7

%FS/100℃



电阻温度系数



+19

+24

+28

% /100℃



线性



-0.45

-0.15

+0.45

%FS



桥阻抗





5



注2

过载压力



2X





额定FS



破坏压力



4X





额定FS



工作温度



-40



+125



存储温度



-55



+150





注1:一个大气压下,5V供电,电桥输出。

注2:同一硅片上,电阻偏差<±0.4KΩ。



压力产品相关键连:

TG2100经济型数显压力表
TG2200经济型数显压力表
TG2783数控充气泵
TG7100空压机数控压力表
TG7200增压泵数控压力表
TG7300水压电子开关
TG2531电阻标定胎压计芯片
TG5232软件标定胎压计芯片
TG2532C二合一芯片
TG2538带压力报警胎压计芯片
TG2539双显带记忆胎压计芯片
TG2731气动开机胎压计芯片
TG2733语音报数芯片
TG108硅压传感器芯片

TG2531电阻标定胎压计芯片
TG2532软件标定胎压计芯片
TG2532C胎纹胎压二合一胎压计芯片
TG2538带压力报警胎压计芯片
TG2539双显带记忆胎压计芯片
TG2731气动开机胎压计芯片
语音报数芯片



TG2531电阻标定胎压计芯片
功能与规格:

1.测量范围3~100PSI

2.准确度:±1.5PSI

3.分辨率:0.5 PSI

4.温度范围:0至50度摄氏

5.工作电压:2.4~3.3V

6.工作电流:0.5mA ,关机电流小于2uA

7.按键开机,按键2秒关机

8.一次开机可多次测量,闲置30秒自动关机

9.单位选择:开机后按键切换单位,

厂家可通过跳线选择版本,

4种单位版本:PSI,Bar,KPA,Kg/cm2

2种单位版本:PSI,Bar

1种单位版本:KPA

10.有“Beep”音提示,

11.有LED背光灯

电子元件清单:

1.传感器:TG108或其他100PSI传感器             2.CPU:  TG2531

3.LCD:                                          4.按键:

5.电池:                                          6.电阻:  12个

7.电容:  1个                                  8.蜂鸣器:

9.LED灯:

如何使用:

a.按键开机,Beep一声,LCD全显约2秒,然后显示00.0PSI(或者000其他单位),

b.把胎压计与车胎的入气位对准并压紧,压力稳定约2秒钟,或者听到“Beep”音,

   即刻显示正确的量度数字,

c.将胎压计和入气位分开,可重新测量新的压力值,显示新的压力值,

d.可按键换算单位(PSI->Bar->KPA->Kg/cm2->PSI),LCD即刻显示换算的压力值,

e.显示的数字维持约10秒钟,然后LCD回复至“0”字,如没有继续测量的目标,

   大约20秒后自动关机。按住键2秒钟,手动关机。

轮胎胎压计IC
SDL7808 轮胎胎压计IC 下载
SDL7817 3位/3位半轮胎胎压计IC,3V,3键 下载


欢迎来电洽购我司产品或索取免费详细资料、设计指南和光盘
