SSD205C
微电脑双路可编程定时IC, 驱动 LCD ，程序优化稳定，具备超强的抗干扰能力，具备以下功能：
双路定时编程：每路均可实现 5 开 5 关的时间设定，且为各自独立的输出控制；
手动键盘锁 ：在时钟界面下，长按“取消 / 恢复”键 3
秒钟以上，会解除或启动键盘锁；上锁后 LCD 屏内会有“
”符号显示，解锁后“”符号消失。用户可以自行选择上锁与否。
3 、在定时开启有输出状态时， LCD 屏内有“ ”符号显示，是输出指示标志；当定时关闭后，“”符号消失。
4 、 LCD 液晶显示屏显示界面稳定，无任何闪烁、抖动现象；
5 、模块输出端口与外围 pcb 板有两种连接方式选择：焊盘式连接方式或 SIP 标准排线连接方式
6 、 我司有中、英文 2 种模块供客户选择使用 。
一 、 主要技术指标
1 、工作电压： 1.5V 2 、静态耗电流：小于或等于
4uA
3 、 晶振频率： 32768Hz 4 、工作温度： -10 度 ~ +60 度 （宽温型为： -40
度 ~ +85 度）
5 、存储温度： -20 度 ~+70 度 6 、计时误差 :< +-0.5 秒 / 天
7 、输出口驱动电流： 100uA

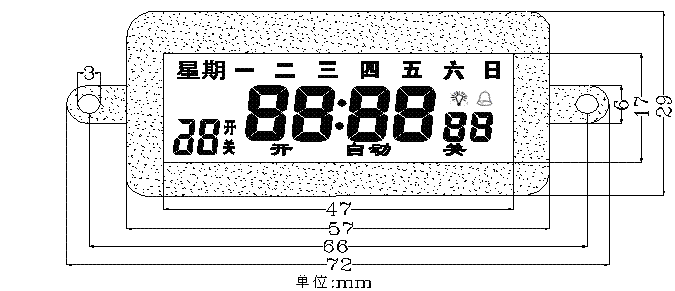

二、 LCD 外观图

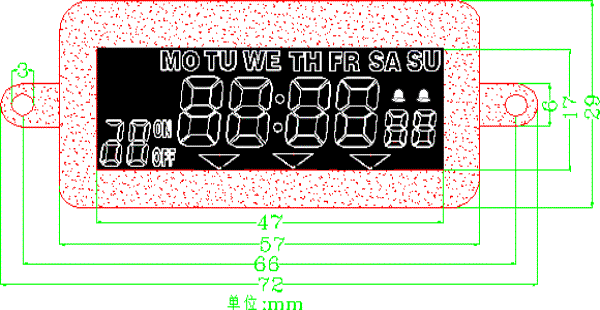

（英文 LCD 显示示意图）
三、操作方式
§ 时钟状态设定 / 调整
在键盘锁解除后，按住 [ 时钟 ] 键不放，同时按 [ 小时 ] 或 [
分钟 ] 或 [ 星期 ] 键时可调整时钟或星期；按 [ 自动 / 手动 ] 键 , 可进行 [ 开 / 自动 / 关
] 状态转换（当按至“开”状态时：系统一直有输出；当按至“关 ” 状态时：系统关闭输出；当按至“自动 ”
状态时：系统则执行已设定的时间开关程序，正常工作时应放在“自动”位置）。
§ 双路定时功能设定 / 调整
1. 上电后系统即进入 双路定时 工作模式（每路 5 开 5
关独立输出控制）。 按“定时”键，可进入第一路各组设定界面：“ 1 开 00 ： 00 C1
”→“ 1 关 00 ： 00 C1 ”……可以至“ 5 关 00
： 00 C1 ”； 继续按“定时”键则进入第二路设定界面： “ 1 开 00 ：
00 C2 ” → …… “ 5 关 00 ： 00 C2
”。最后再按则循环到时钟界面。。。。 反复循环
在以上各定时设置界面可分别按“星期 、小时、分”键，调整设定星期 、小时、分，其中界面中后缀“ C1 ” 代表第一路，“
C2”代表第二路。 C1 路有输出时：“ ”图标显示；
C2 有输出时：“ ”图标显示。
2 、在定时设定界面，按 [ 小时 ] 键时可调整当次定时之小时
3 、在定时设定界面，按 [ 分钟 ] 键时可调整当次定时之分钟
4 、在定时设定界面，按 [ 星期 ] 键时可调整当次定时之星期设定选择；在每一“开”或每一“关”设定时都有
15 种星期组合模式供选择，连续按 [ 星期 ] 键 , 星期显示可进行如下循环 :
一二三四五六日 → 一 → 二 → 三 → 四 → 五 → 六 → 日 →一三五→二四六→ 六日 →一二三→四五六→
一二三四五 → 一二三四五六 → 一二三四五六日 →……反复循环，用户根据控制需要可进行星期组合的设定选择。
5 、在定时设定界面，按 [ 取消 / 恢复 ] 键时会将该组定时取消或恢复出来
6 、在定时设定界面，按 [ 时钟 ] 键时返回时钟状态
7 、 按 [ 自动 / 手动 ] 键 , 可进行 [ 开 / 自动 / 关 ] 状态转换：
当此键按至“开”状态时： A 、 B 两路同时一直开；
当此键按至“关 ” 状态时： A 、 B 两路同时一直关；
当此键按到“自动 ” 状态时： A 、 B 两路各自执行已设定的开关程序。
四、电路工作原理

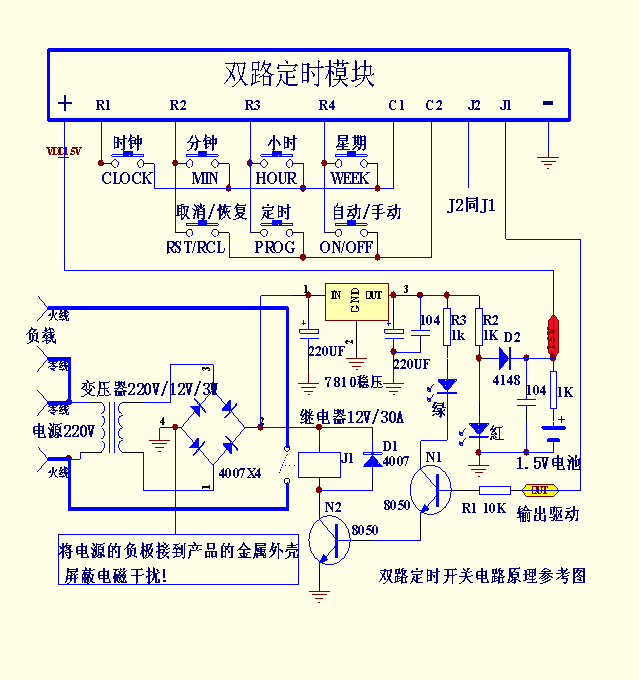

典型的电路如下图所示，模块 J1 端口输出的开关信号通过三极管 N1.N2
等元件构成的放大电路放大后驱动继电器 J1 ，在开启的状态时， J1 端口输出高电平，继电器吸合；在关闭的状态时 ,J1
端口输出低电平，继电器释放。红 LED.R2.D2 等元件构成的降压电路为模块提供 1.5V 工作电源，红 LED
兼作电源指示，绿 LED 为开启输出状态指示。
定时工作状态， J2 端口输出同 J1…..
注： IC应用电路图由应用客户向SSTKJ公司直接索取 ！

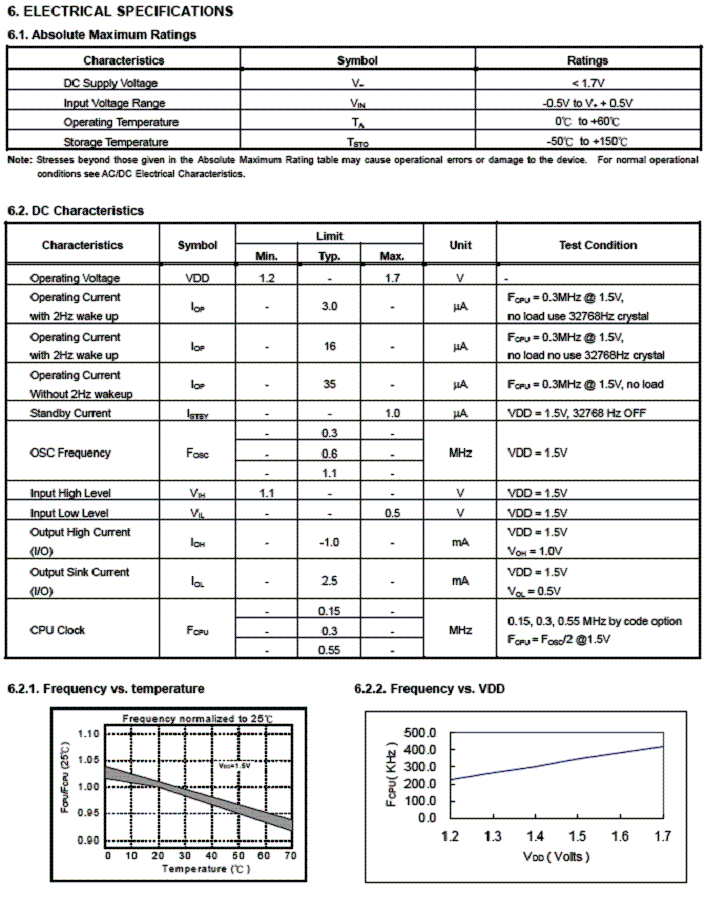

五、 Ielectrical Specification
电气特性
六、 LCD 逻辑图
七、邦 定脚位图
SSD205C 定时 IC 外围 应用电路图：
|
