    TXC4  30元/块

   FM频段,38k导频,可发送立体声信号BA1404电路,体积:61×25×10mm

详细资料


  TXC4E  80元/块

  配两种电缆,可接CD-DVD,音响,电视。

详细资料


    TXC4S   65元/块

    采用日本米兹米高频头,高灵敏度,立体声解码,频率88-108MHz

详细资料

TXC4调频立体声发射电路

    TXC4是一种低电压,高效率的音频发送电路,它有接口,单片立体声调制发射和高频功放电路组成,可以将各种立体声音源加以处理并调制发射,由立体声FM收音机接收,内含MPX多路转换器,导频振荡器,RF电路等功能。

    TXC4可以用于教学,舞台及比例遥控器中。

    TXC4的接口位置 见图1。

    CZ1:电源插口,中心为正,外接负极。

    CZ2:音源输入插口,依次为R,L,地,见图2。

    TX:射频天线,接软线或拉杆天线。





图一

图二

 工作电压

1—2.5V

电流消耗

<10mA

导频振荡

38KHZ

通道分离度

45dB

频率稳定度

>10-4

射频输出

>600mV

工作温度

-20℃+50℃

体积

61x25x10mm





    TXC4的工作电压极限值为1-3.6V,低于1V将停止工作,高于3.6v会烧毁电路的芯片,造成永久损坏,音频输入电压的幅值为500-1000mV,TXC4在出厂时,标注有本机发射频率,如需改变,微动芯片10脚处的线圈即可。

    注意事项:

    1.TXC4的音源必须是L,R立体声,收音机必须可以接收FM立体声广播。

    2.TXC4的电源正,负极不得接反,并且不得高出3.6V,否则电路损坏。

    3.批量时如需改变电路布局,结构及有关性能,请与我厂联系。

    4.发射频率不要相同于当地电台,功率不得善自加大,天线不要太长。

    5.本电路只能用于教学,舞台及其它允许场合,否则后果自负。

    6.如传输单声道音频信号,可选用体积小,价格低的TXC4A或TXC2系列。

数字锁相调频立体声发送电路 TXC4E

    自我厂在五年前推出TXC4以来,受到广大音乐爱好者的欢迎。并被整机生产厂家作为发送组件配套使用。但随着社会的发展和人们对音乐质量的要求。TXC4已不能满足对音频信号高质量传送的需要。现介绍我厂最新推出并代表目前较高水平的TXC4E。

    TXC4E是与TXC4完全不同的工作程式,它包含有:1,音频衰减器; 2,立体声放大器;3,立体声编码器;4;调制音量控制电路。还包含具有专业调制器水平的:1,数字锁相环;2,压控振荡器;3,射频放大器。

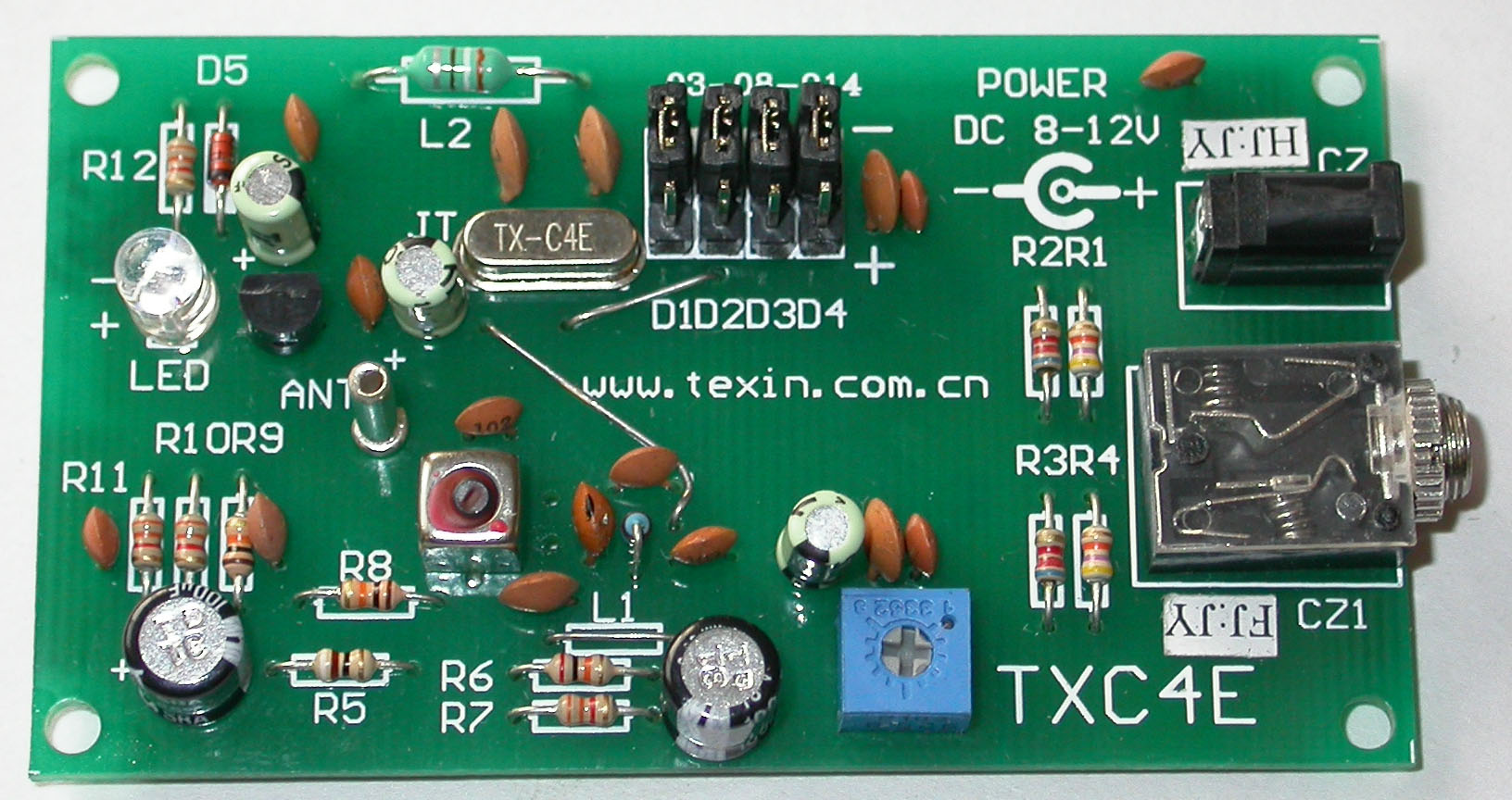

    TXC4E的外形图见图一(仅供参考):

图一

板上设有:

    1,电源输入插座CZ:按正负极将7~15V电源输入。

    2,音频输入插座CZ1:输入L,R双声道立体声信号。可以直接输入CD;V(D)CD;MP3;电视机音频输出的信号;但不要轻易接功放输出,否则会因信号幅度太大而烧坏发送电路。

    3,音频音量调整蓝色电位器:转动可调节音频调制音量。(注意:转到最小时将无声音)。

    4,天线输出端子ANT:可直接引出射频信号,通过拉杆天线或软线(自配)发射。

    5,频率设定端子(D1D2D3D4):通过改变短路子的位置可改变发射频率,见表一。

为了保证音质的还原度,电路中未对音色做任何修饰,以保证原汁原味。在音频回路中所有耦合电容均采用钽电解电容。

    电路上有精密器件,望在业余条件下不要随意调动。

    在电路的供电上需注意应选择纯净的电源,电源上的杂波会对电路的音质造成不良影响。

   由于电路发送频率位于调频广播段内或附近,实际使用时不得擅自加大发射功率,否则后果自负。

    实际使用时,频率设定应避开当地调频电台。

表一

端子位置

输出频率

D1

D2

D3

D4

-

-

-

-

87.7MHz

+

-

-

-

87.9MHz

-

+

-

-

88. 1MHz

+

+

-

-

88.3 MHz

-

-

+

-

88.5 MHz

+

-

+

-

88.7 MHz

-

+

+

-

88.9MHz

+

+

+

-

锁相环停振

-

-

-

+

106.7 MHz

+

-

-

+

106.9 MHz

-

+

-

+

107.1 MHz

+

+

-

+

107.3 MHz

-

-

+

+

107.5 MHz

+

-

+

+

107.7 MHz

-

+

+

+

107.9 MHz

+

+

+

+

锁相环停振

以下给出TXC4E的有关性能参数:(仅供参考)

项目

指标

输入电压

7~15V

消耗电流

20mA左右

调频发射功率

1mW

音频频率输入范围

20~15KHz

音频输入灵敏度

-10dBV

音频输入电压(建议值)

1.0V

频率输出范围

87.7 MHz~88.9 MHz;

106.7 MHz~107.9 MHz

工作温度

-15°C~50°C

电路体积

76.5x43.5x12mm

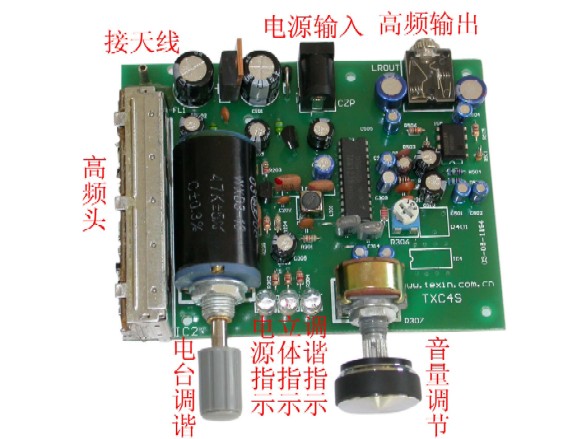

立体声收音板C4S

    用米兹米一体化调谐器组装的接收电路自推出后,受到广大发烧友的喜爱,我们在今后将继续推出具有特色的收音板电路。由于我们的水平有限,希望发烧高手们多提宝贵意见,使我们能更好的满足发烧友们的需要。

    C4S由以下电路组成:米兹米压控型调谐器;高灵敏度的中放和立体声解码电路;耳机功放。其中有部分芯片只有在高档收音机中见到,TXC4S体积:93×73×26mm, 重量:100g。

    米兹米压控型调谐器:

    用米兹米调谐器组成的高频接收电路具有灵敏度高和频率稳定的特点,前端的滤波器可以滤除段外的信号,使进入电路的信号更加纯净。C4S使用的调谐机构是WXD-10圈电位器,这样我们可以精密的去找每一个电台。C4S的接收频带为85-110MHz,每转一圈大约可调2.5MHz。其顺时针转为高端,逆时针转为低端。由于调谐器的贴片器件面裸露,使用时手或金属物不要靠近它,以免影响其正常工作或损坏。

    高灵敏度的中放和立体声解码电路:

    由调谐器输出的10.7MHz中频信号由高频三极管组成的中放电路进行放大,本级电流为4mA,再由专用的带中频放大的立体声解码器将L,R音频信号分离出来。本机的灵敏度很高,在天津市区用1米的拉杆天线很容易就可以收到北京和中央电台的信号,甚至还可以收到廊坊和其他地区的电台。

    耳机功放:

    在电路的后级有一片不错的运放电路—NE5532,用它对前级的小信号进行放大,效果不错。在音频处理速度和动态方面均有上佳的表现。板子的后部有一只立体声插座,插入耳机即可收音。

   C4S的使用:

    1,使用前请仔细阅读本说明。

    2,请见下面的图片和注释。

   首先给电路加12V直流电,要求提供电流不小于100mA且插座中间为正极。请注意电源的质量决定了电路是否正常工作。电压太高容易烧坏电路。太低供电不足。纹波太大影响音质。这里我们推荐12V1000mA电源适配器。

    3,将电源插好后,按下推推开关,电源指示灯亮。

    4,转动WXD电位器即可调台,当选准电台时,中间的指示灯点亮,当细调至上面的指示灯亮时,则表明立体声解码成功了。

    5,最后,别忘了给我反馈信息和关注更新的电路。

    以下是配合相关产品的有关超值配件,供选择:

    1,全新日产米兹米FM电调收音高频头,除中周、电感线圈外,均由贴片元件组成,接收频率范围88-108MHz,中频输出10.7MHz,供电电压 DC9V-12V,VT 0-7.5V,可用于发烧收音,10元/只。注:C4S使用的即是此款高频头。

    2,全新日产阿尔派高级车用一体化带立体声解码的AM.FM电调收音高频头,中国制式,供电电压DC9V-12V,线路板底脚处标示各脚功能英文缩写,这是继好评如潮的南韩大宇一体化带立体声解码的AM.FM电调收音高频头KCC605之后,推出的一款最高级的一体化高频头,而且是全新的,机会难得,(由于时间仓促,且货源数量不多,未能开发成收音组件)。30元/只。

   3,可配合电调收音机精细调台用47KΩ精密多圈线绕电位器,轴径 Φ4mm,10元/只。

    4,日本松下公司生产88-108MHz带通滤波器,可滤掉接收频段外的干扰信号,15元/5只。

    5,日本村田产优质10.7MHz三端陶瓷滤波器, 8元/10只。

    6,进口细针75Ω/300Ω阻抗变换器插头,30元/100只。

    7,进口FM软天线,T形结构,300Ω阻抗,20元/10付。
