![](21.gif)
|
温度控制芯片(WK36D) |
|
一.功能特点
测温方式:由内部具有专用A/D转换电路的芯片作测温转换(非电阻电容充放电方式),测温显示受电容电阻的误差影响小,芯片内带有看门狗和低电位检测电路,能有效防止杂波干扰死机
温控方式:在测量温度范围内(-20℃~+120℃)能根据用户所设定的温度范围和控制模式对负载进行开关控制。用户设定的温度参数可存储到芯片中,不受停电影响,掉电不会丢失数据。共设计有4种不同的温度控制模式,既适用于加热型控制,也适用于降温型控制,能满足绝大多数应用场合的需求。正向加热适用于电暖器、电烤炉、电孵化、电热水器、过温保护等;反向降温适用于空调制冷、排气抽风等。提醒注意:初次使用温控开关前,必须选择设置好一种温控模式,否则不能正常工作,具体操作见[温控模式设置]章节!显示:使用0.4寸共阴极3位LED红色数码管显示。

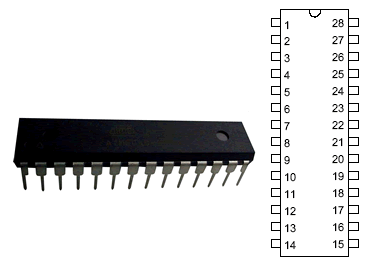

外形封装:标准DIP28脚窄体封装
二.技术参数
测量温度范围:-20 ℃~+120℃ 控制温度范围:-20℃~+120℃
温度误差≤±0.50℃~±0.80℃
分辨率:0.1℃(小于-9.9 ℃和大于99.9
℃不显小数位)
电源供电电压:DC5V±5% 模块工作温度:-20℃~+60℃
工作电流(输出口关闭时):20mA 输出端口高电平驱动能力:15mA
三、温控模式设置:
在温度显示状态下,同时按下[加数]和[减数]键不放手5秒钟以上,即进入工作模式转换状态,显示"P_"闪烁,按[加数]键或[减数]键在P1-P2-P3-P4之间调整,根据下表调整到适合您的工作模式,然后按[设置]键返回温度测量状态即可。
(注:出厂默认设置为
P3
模式状态)
工作模式 |
控制关系* |
附加说明 |
P1
单限控制加热型 |
当测量值<设定值时开关接通,当测量值>设定值时开关断开 |
适用于简单小功率的加热控制,只需设定一个温度超限值。
例如:小型电暖器,热水器等 |
P2
单限控制降温型 |
当测量值>设定值时开关接通,当测量值<设定值时开关断开
|
适用于简单小功率的降温控制,只需设定一个温度超限值。
例如:小型降温,风机等 |
P3
双限控制加热型 |
当测量值<下限设定值时开关接通,当下限设定值<测量值<上限设定值时开关状态保持不变,当测量值>上限设定值时开关断开 |
适用于较复杂大功率的加热控制,需要设定上下限温度,避免控制设备频繁启停,延长寿命。
例如:工业加热设备电烤炉,电孵化 |
P4
双限控制降温型 |
当测量值>上限设定值时开关接通,当下限设定值<测量值<上限设定值时开关状态保持不变,当测量值<下限设定值时开关断开 |
适用于较复杂大功率的降温控制,需要设定上下限温度,避免控制设备频繁启停,延长寿命。
例如:工业降温设备养殖,冷库 |
*注:控制关系的测量值的大小是指测量温度值的整数位,不包含小数位(设定值也只有整数位)。
四、操作设置
1
设置上下限温度:在温度显示状态下,按[设定]键一次,显H—后进入上限温度设置,上限温度显示闪烁,按[加数]或[减数]调整上限温度值,再按[设定]键一次,显L—后进入下限温度设置,下限温度显示闪烁,同样按[加数]或[减数]调整下限温度值,设置完毕,再次按[设定]键返回温度测量状态。说明:如果选用温控工作模式P3,P4的情况下,在设定上下限的温度数据时可以不管其先后顺序以及数值大小,系统会自动把数值大的作为上限值,数值小的作为下限值。如果选用温控工作模式P1,P2的情况下,显示———,只需设定一个温度值即可。
2
自动退出设定状态:如果在设定数据的过程中,没有正常操作退出设定状态,在中途如果30秒没有按动任何按键,系统会自动退出设定状态而返回温度测量状态。同时,本次设定操作的数据自动保存。
五、输出延时:输出端口加入了判断比较延时,每一次的测量结果都符合输出端口的动作要求,输出端口才会真正执行动作,否则不会执行。目的是为了避免雷电小感应,大设备启动与停止等等波动干扰引发输出端口误动作。故障安全保障措施:如果传感器发生开路故障,显示就会立即出现"HHH",如果传感器及其引线发生了短路,显示就会立即出现"LLL".为了防止传感器出现开路或者短路之后可能会引起的不良后果,这时候,控制输出端口都会优先关闭。
六.电路原理及接线图
七.温度传感器及温度校准
温度传感器使用R(25℃)=10K,B(25/85)=3435K的热敏电阻温度传感器,其温度和电阻的对应分度表如下,用户自行更换温度传感器时必须保证参数要相同。
温度℃ |
电阻KΩ |
温度℃ |
电阻KΩ |
温度℃ |
电阻KΩ |
温度℃ |
电阻KΩ |
-20 |
70.0 |
20 |
12.1 |
50 |
4.1 |
90 |
1.2 |
-10 |
43.4 |
25 |
10.0 |
60 |
3.0 |
100 |
0.98 |
0 |
27.6 |
30 |
8.3 |
70 |
2.2 |
110 |
0.76 |
10 |
18.1 |
40 |
5.8 |
80 |
1.7 |
120 |
0.60 |
传感器不能在有腐蚀和超过125℃的环境下工作,以免引线受损,不能任意加长传感器的引线,最长不要超过10米。如果出现了测温误差过大,简易的校准方法是用一精密10K的电阻来模拟传感器在25时的阻值,接入传感器的输入端,调整校正可调电阻使显示值等于25,更为准确的校准方法是将温度传感器置于冰水混合体中,调整校正可调电阻使温度显示值为0即可。
八.其它事项
如果您在应用本芯片做设计产品应用时有不解问题,欢迎与SSTKJ公司联系!若对该温控芯片功能上有特殊要求,请与[SSTKJ]联系。欢迎您提出意见或建议! |
