霓虹灯雨控定时器说明书(高端型)
高端型雨控定时器推出背景;
在霓虹灯雨控定时器(晴雨控制器)这款产品上,行业不良的恶性竞争导致该类产品长期一直采用低成本的消费级芯片内核及配置,导致产品抗干扰能力差、不稳定等故障小毛病不断,产品无法真正适应各种广告灯招牌所处的实际应用环境(电压波动冲击、电路间脉冲传导干扰、电磁干扰等),有时会出现死机、无输出、不能正常开关、程序跑飞丢失等情况;时常会造成招牌工程返工、登高重新检修、来回更换开关、常规结算受阻、无形中影响工程质量和业务形象等不利的局面和影响,也造成了产品质量不稳定、不可靠、不可信的现象,给各方面都带来了诸多的负面影响和困惑。很多工程商为了稳定确保工程质量,不惜超高价(
300 元 ~1000
元价格间)购买进口品牌的定时器来弥补应对。鉴于此,SSTKJ公司采纳了行业用户多反面的反馈意见,依据多年时控开关的生产经验,在外观设计、内部结构、电路设计、芯片等级、元件配置上全部采用真正工业级高端配置,开发出新一代高端型雨控定时器,
填补了一个雨控定时器的市场空白,旨在从根本上彻底解决该类产品多年的质量困惑,使SSTKJ牌高端型雨控器能为行业应用提供真正的品质服务!
高端型雨控定时器元件配置简介:
主 控 芯 片 --- 采用美国 Microchip 公司 PIC 单片机(抗干扰性能排名世界第一位);
继 电 器 - -- 采用 厦门宏发继电器(中国继电器龙头企业,中国唯一获 VDE 认可);
LCD 液 晶 屏 --- 采用超宽温( - 40 度 ~ +85 度)
变 压 器 --- 采用 华奥盛 变压器 (中国最专业的电源变压器生产商);
产品外壳 ---- 采用阻燃工程塑料,确保产品符合安全标准;
PCB --- 采用铜箔厚度达 0.35mm 环氧板,超强附着力;
其它元器件 --- 全部采购有产品各项认证的专业生产厂家;
雨控定时器是在微电脑定时开关的基础上,增加了雨控功能而成,具体使用方法如下 :
1 、在不插雨控探头(雨水传感器)时,功能同普通定时开关,使用方法同定时开关一样。
2 、雨控使用方法:插上雨控探头,如探头感应雨水,开关立即关断, 无雨水后约五分钟左右识别恢复原状接通;
3 、以上雨控功能在定时开关处在 “ 自动 ” 或 “ 开 ” 的位置上方能工作,在 “ 自动 ”
位置上,自动执行已设定的时间程序。
一、 功能和用途 :
本产品能根据用户设定的时间,自动打开 和关闭各种电器设备的电源。广泛用于霓虹灯、广告灯、路灯、养殖灌溉、增氧机、预冷预热等领域用电设备的编程定时自动控制。该开关设置方便快捷,不易出错,非常适合户外霓虹灯、广告灯、路灯的智能化控制。

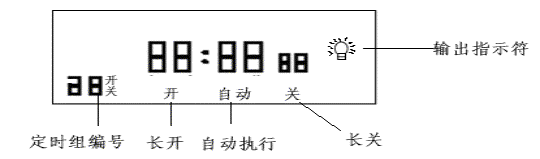

二、 显屏显示符号:
![](image012.jpg)
三、 技术参数:
*额定电压: 220V/50Hz *适用电压范围: 160-240V
*额定电流:纯阻性负载 30A 、感性负载 20A ; 负载过大时可配接交流接触器。
*时控范围: 1 分 -168 小时 *控制周期:可日控或周控循环(可实现每天不同定时设置)
*计时误差: <±0.45 秒 / 天 *工作温度范围: -40℃ — +85℃
*安装方式:端子接线(导轨、吸壁、挂装)
*外形尺寸: 120 * 75 * 55mm *单个重量:约 380g
四、定时设置:
调校时钟:按住 [ 时钟 ] 键不放,同时按 [ 时 ] 、 [ 分 ] 、 [ 星期 ] 键可调校时钟和星期;
![](image014.jpg)
*每个开、关时间设置上都有
15 种星期组合选择;
*注意:如不需要设定 10 组,把多余的组数用 [ 取消 / 恢复 ] 键取消,显示 “--:--”
即表示消除,若再按一次 [ 取消 / 恢复 ] 键可恢复消除前的原有时间设定;
*检查:连续按 [ 定时 ] 键检查每一组所设定的时间、星期是否正确;
*修改:按 [ 定时 ] 键至需修改的定时组,再分别按 [ 星期 ] 、 [ 小时 ] 、 [ 分 ]
键重新设定调整该组开关的相关设定;
*手动控制:按 [ 手动 / 自动 ] 键可直接开、关电源,在 “ 开 ” 状态时,一直开;在 “ 关 ”
状态时,一直关; 在 “ 自动 ” 状态时,自动执行已设定的时间程序;
*在非 “ 时钟显示 ” 状态下,按 [ 时钟 ] 键或 30 秒未按任何键,保存当前设置可恢复到时钟显示状态;
*如需日控循环(即一周内每天都执行所设定的时间程序),请务必将设定时间的星期选择设置上均设置为星期全显的组合状态(每个时间设置都有
15 种星期组合选择);

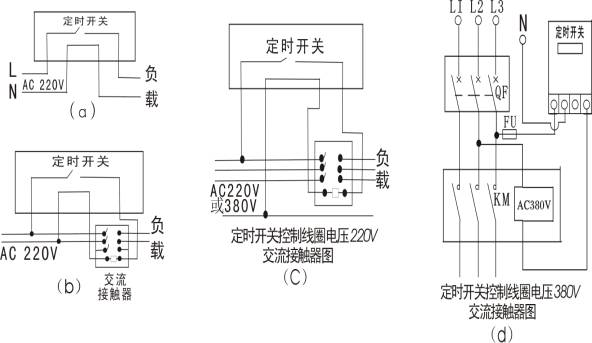

五、接线图:(
注:负载过大时可配接交流接触器,接线方法如图所示! )
![](image016.jpg)
六、注意事项:
*若显示屏上显示变弱时,请更换电池;若设定内容消失,需重新设定;
本开关使用 2 节 1.5V 电池供电。
*请勿自行修理、分解或改造本产品;请勿使本产品沾染油或进水。
七、售后服务:
本产品售后实行: 2 年包换, 3 年保修。 |
